Tên lửa mô hình sẵn sàng in (không cần supports, parametric)

Tên lửa mô hình!

Mục tiêu

Mục tiêu của dự án này là làm ra một mẫu tên lửa mô hình có đủ tính năng (shock cord mount, launch lug, ...) nhưng không phiền phức. File 3MF đi kèm đã sẵn sàng đem in — không cần supports hay chỉnh gì thêm trong slicer.

Cách in

Dù tên lửa cần brim, mình đã model sẵn trong file rồi! nên bạn không cần tự thêm brim nữa. Brim được nối với vật thể bằng các tab nhỏ, nên sau khi in xong gỡ ra rất dễ.

Bạn không cần supports hay chỉnh sửa nào khác — cứ in nguyên trạng. Mình in với mặc định 15% infill.

Lắp ráp

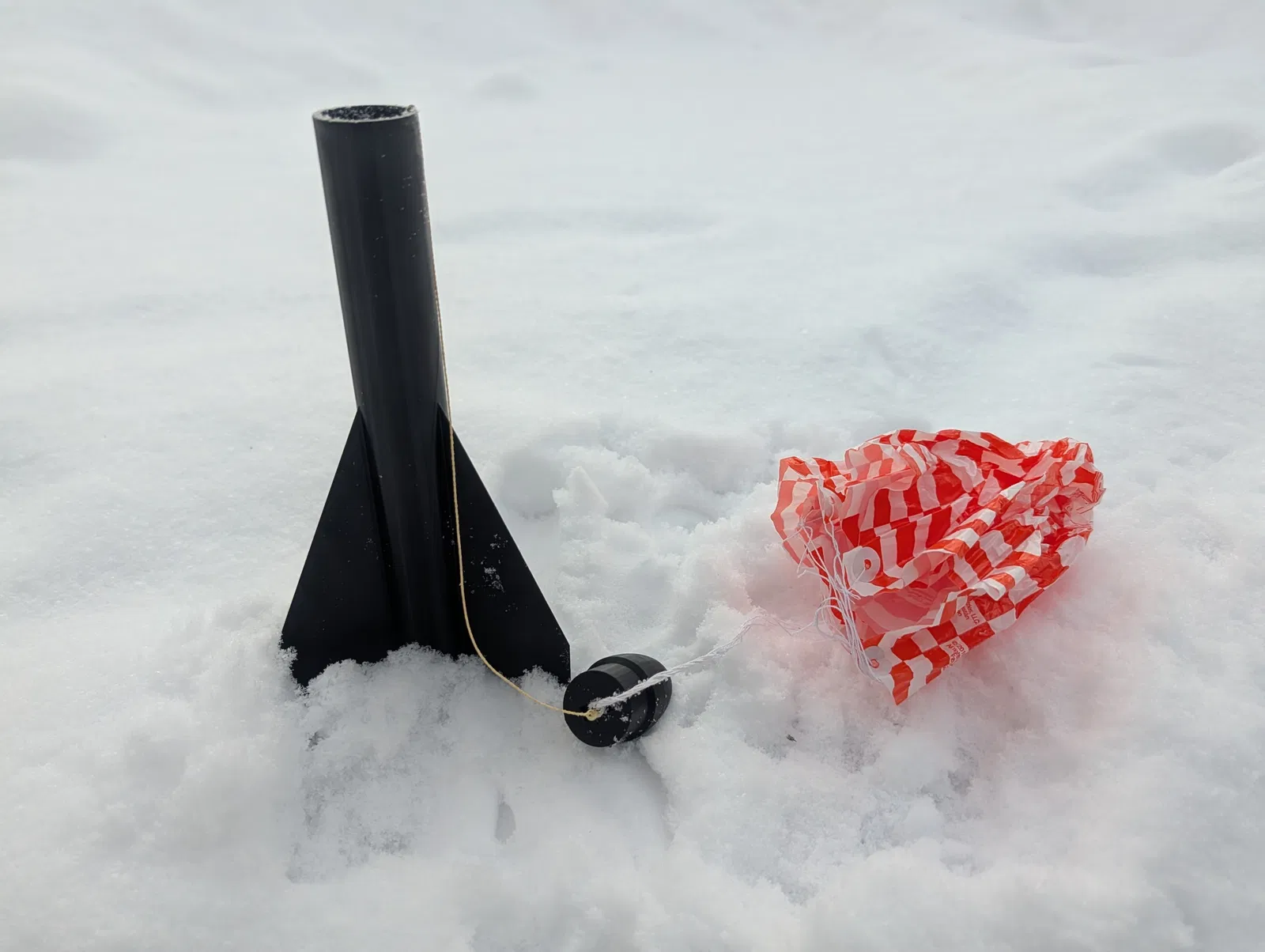

Để recovery, bạn sẽ cần một cái parachute (khoảng $3 ở Hobby Lobby; hoặc tự làm từ túi rác), shock cord và tất nhiên là động cơ tên lửa.

Ở đáy phần cone có một rãnh (notch) để gắn parachute và shock cord. Thân tên lửa có một cái móc bên trong để móc shock cord.

Động cơ lắp vào phía có ren (threaded side). Khi đặt vào rồi thì vặn nắp động cơ (engine cover) lại.

Tùy biến

Thiết kế bằng FreeCAD 1.1, nên có thể không chạy với các phiên bản cũ hơn.

File FreeCAD có các phần sau:

• Master sketch - đa số kích thước nằm ở đây. Các chỉnh sửa hoặc thay đổi gần như sẽ thực hiện ở đây

• Base parts - các phần của tên lửa được dựng dựa trên sketch. một số chỉnh sửa diễn ra ở đây, chủ yếu là những thứ vuông góc với master sketch (như launch lug pad và pocket).

• Print bed - các phần ở trên nhưng được sắp đúng để in và có brim. Nếu có chỉnh sửa, hãy export các phần này. Không export part “print bed001”. Đừng chỉnh các part này trừ những chi tiết liên quan đến in (như brim).
