Khay phân loại động vật không xương sống (mẫu hiện trường, hiển vi, chụp ảnh)

Đây là một mẫu (OpenSCAD) dạng tham số (parameterised) để tạo ra nhiều kiểu khay lấy mẫu (specimen sampling trays) phù hợp cho việc phân loại mẫu động vật không xương sống từ bẫy Malaise, bẫy hố (pitfall), mẫu đất, v.v. dưới kính hiển vi hoặc camera.

Kích thước và số lượng ô (cells), cùng với độ dốc của vách, chiều cao các gờ (ridges) và vạch chia (tickmarks) đều có thể tuỳ chỉnh hoàn toàn trong file OpenSCAD.

Có kèm bảy khay ví dụ dưới dạng file STL:

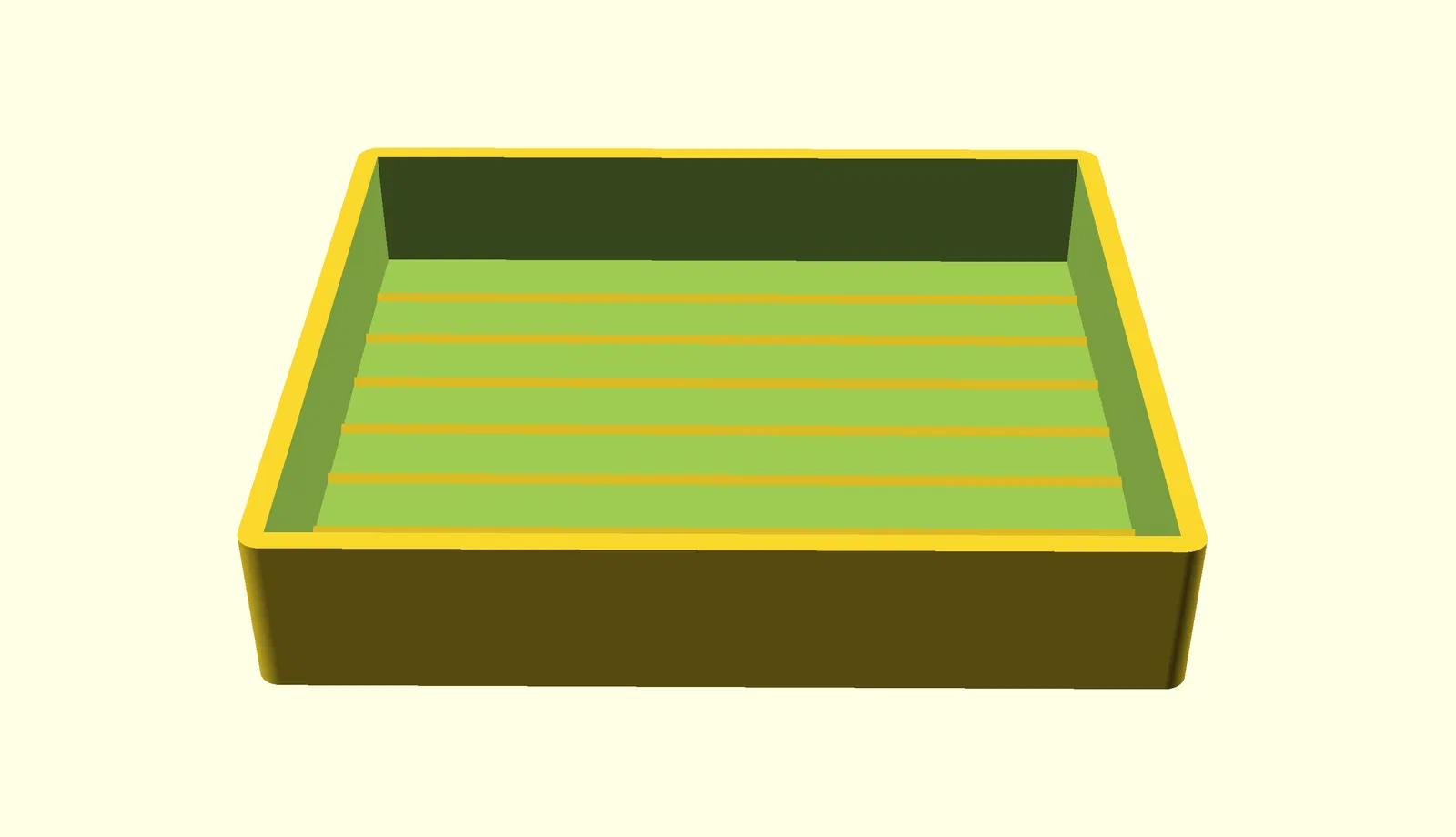

• Khay có tám dải (lanes), mỗi dải rộng hơi hơn 1 cm

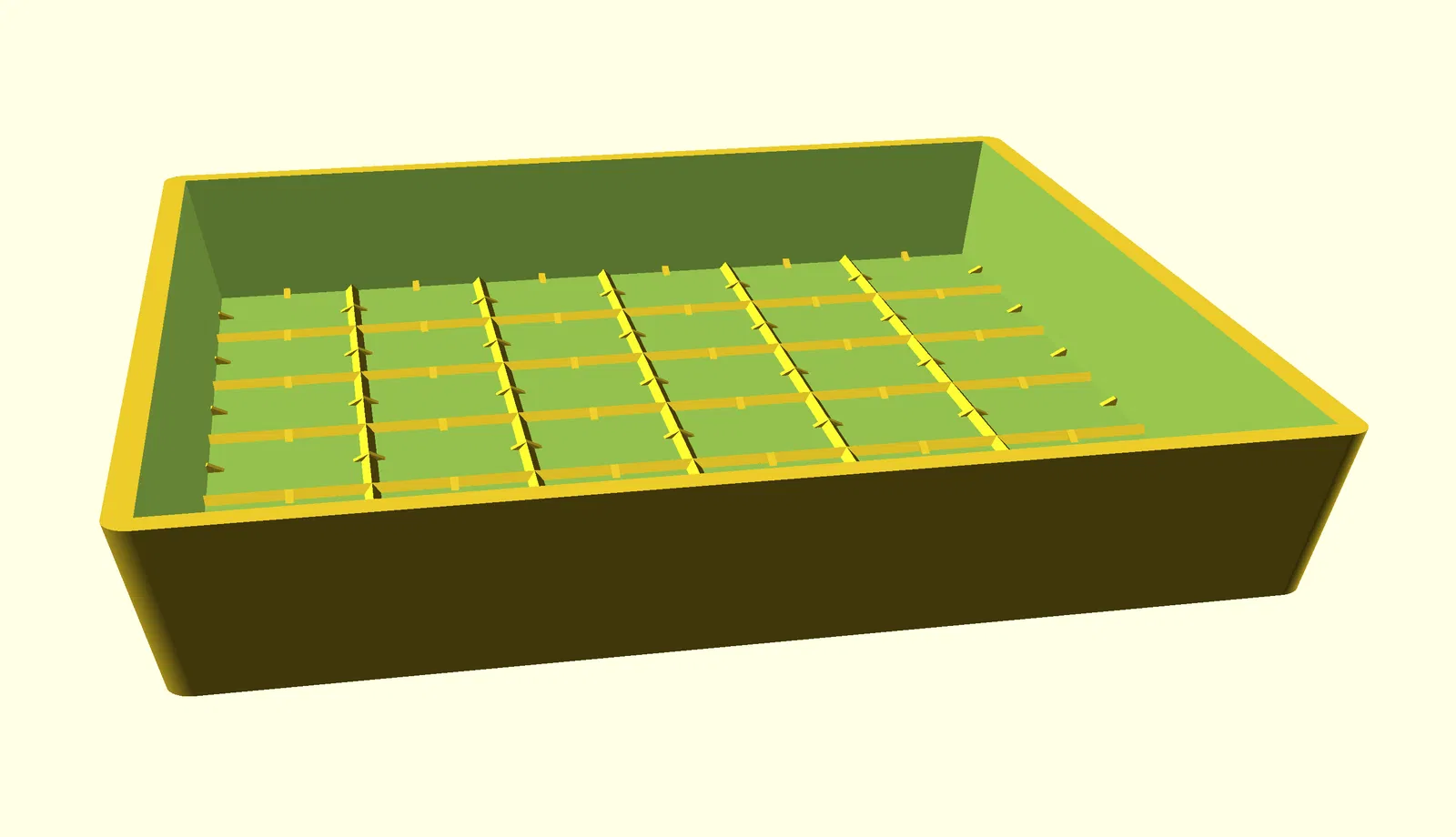

• Khay có 36 ô vuông 2 cm và vạch chia 1 cm

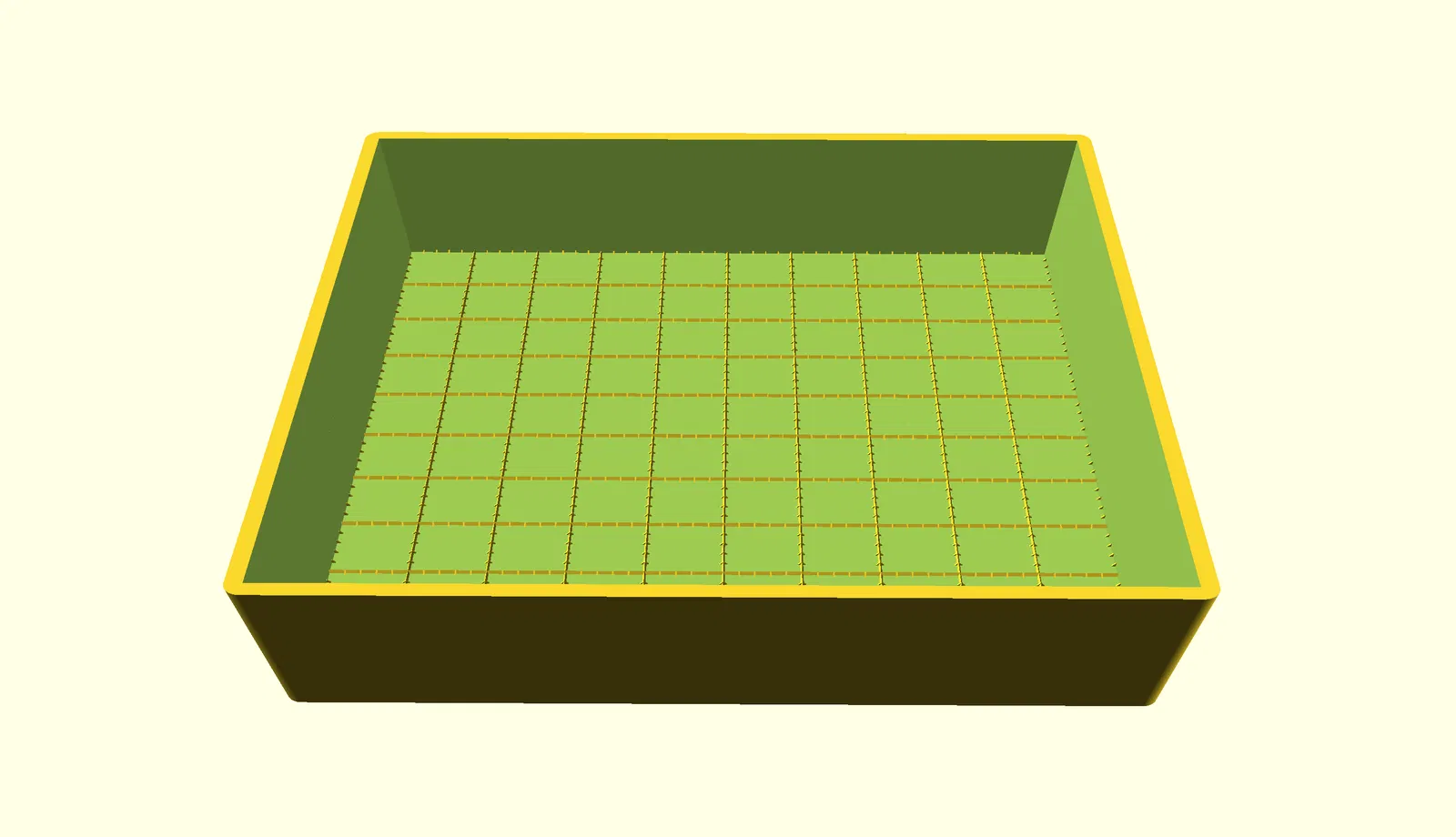

• Khay có 100 ô vuông 1 cm và vạch chia 2 mm

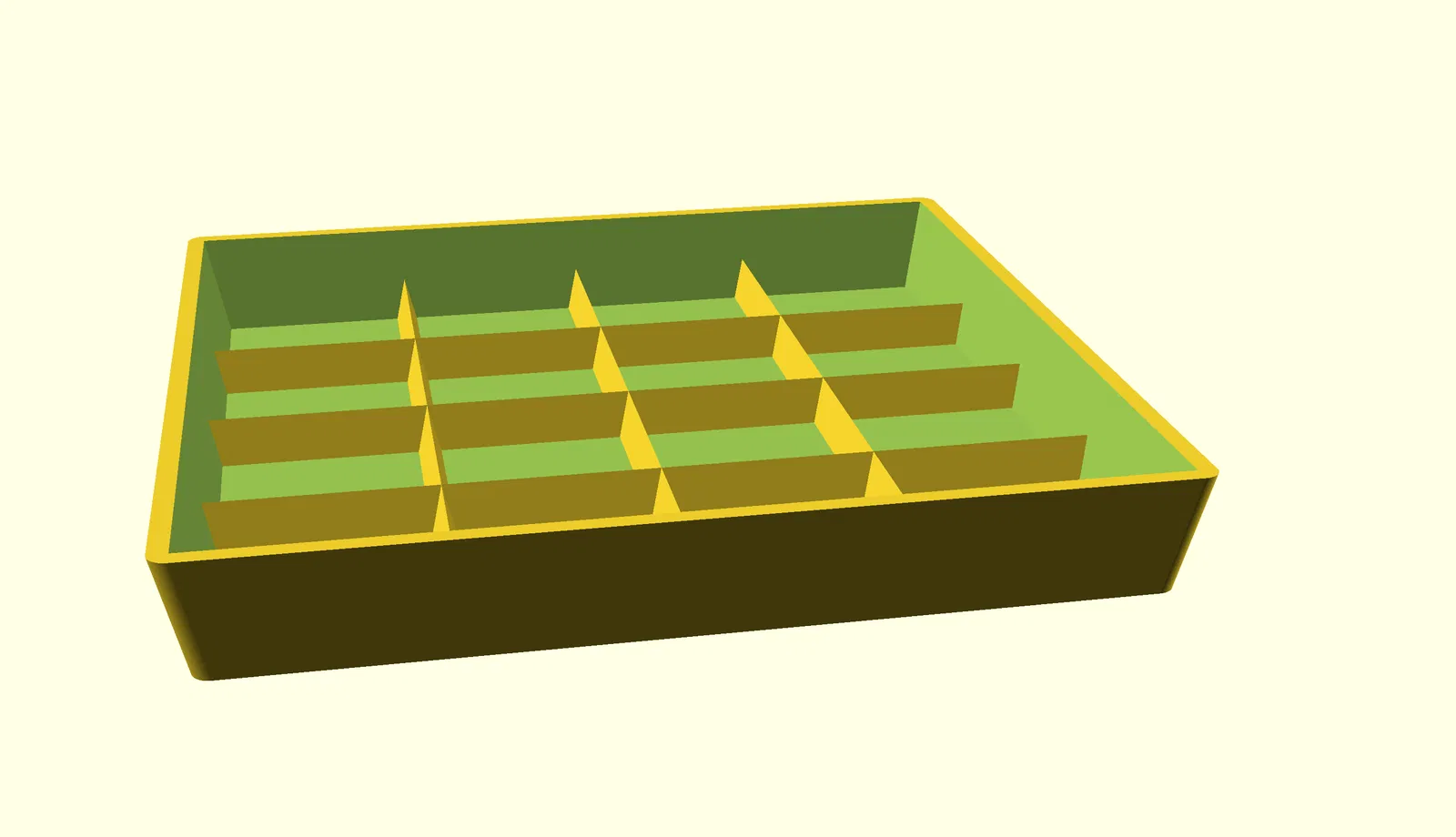

• Khay có 16 ô vuông 3 cm loại sâu (deep)

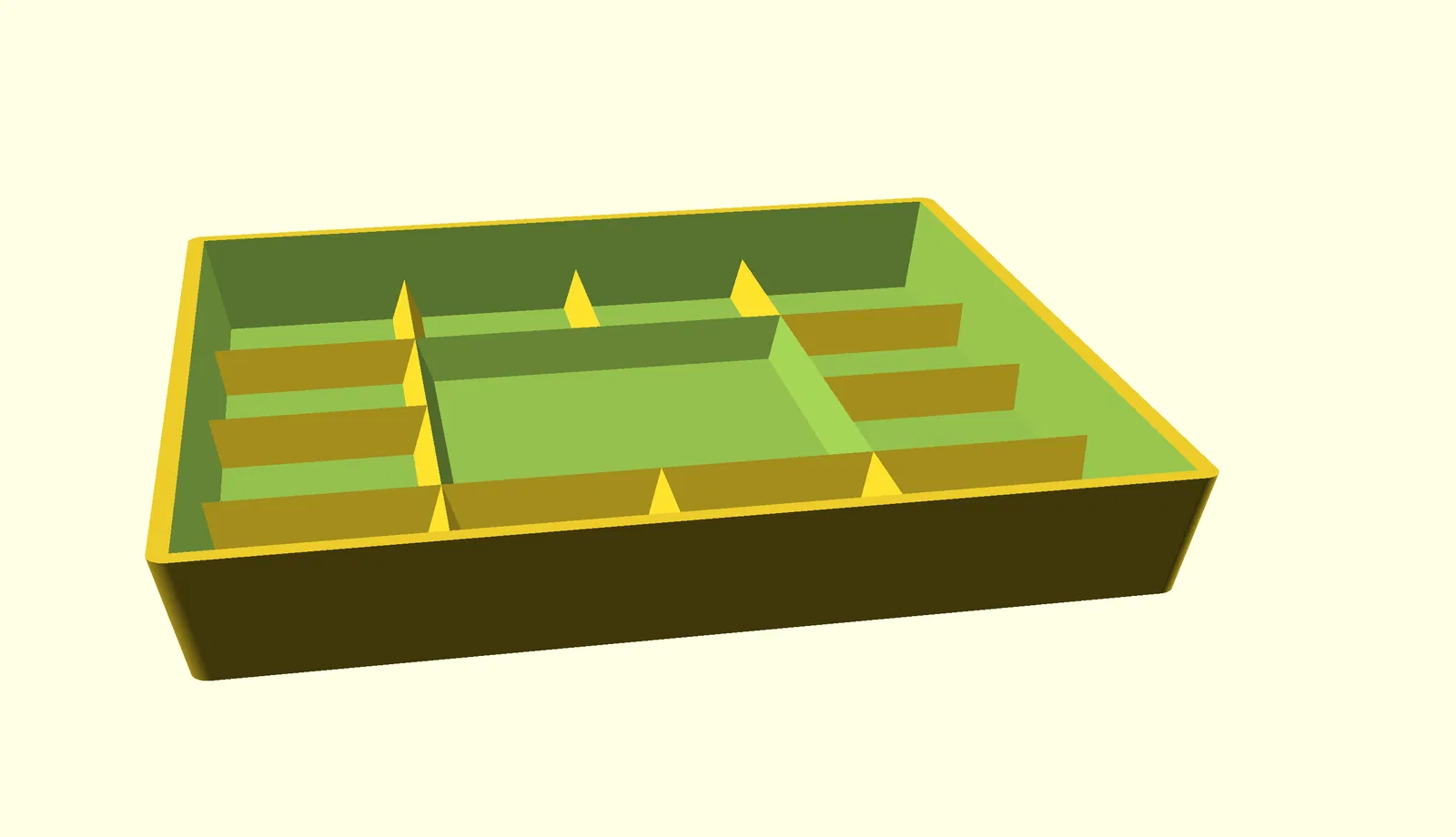

• Khay có 12 ô vuông 3 cm loại sâu (deep) bao quanh một ô vuông 6 cm

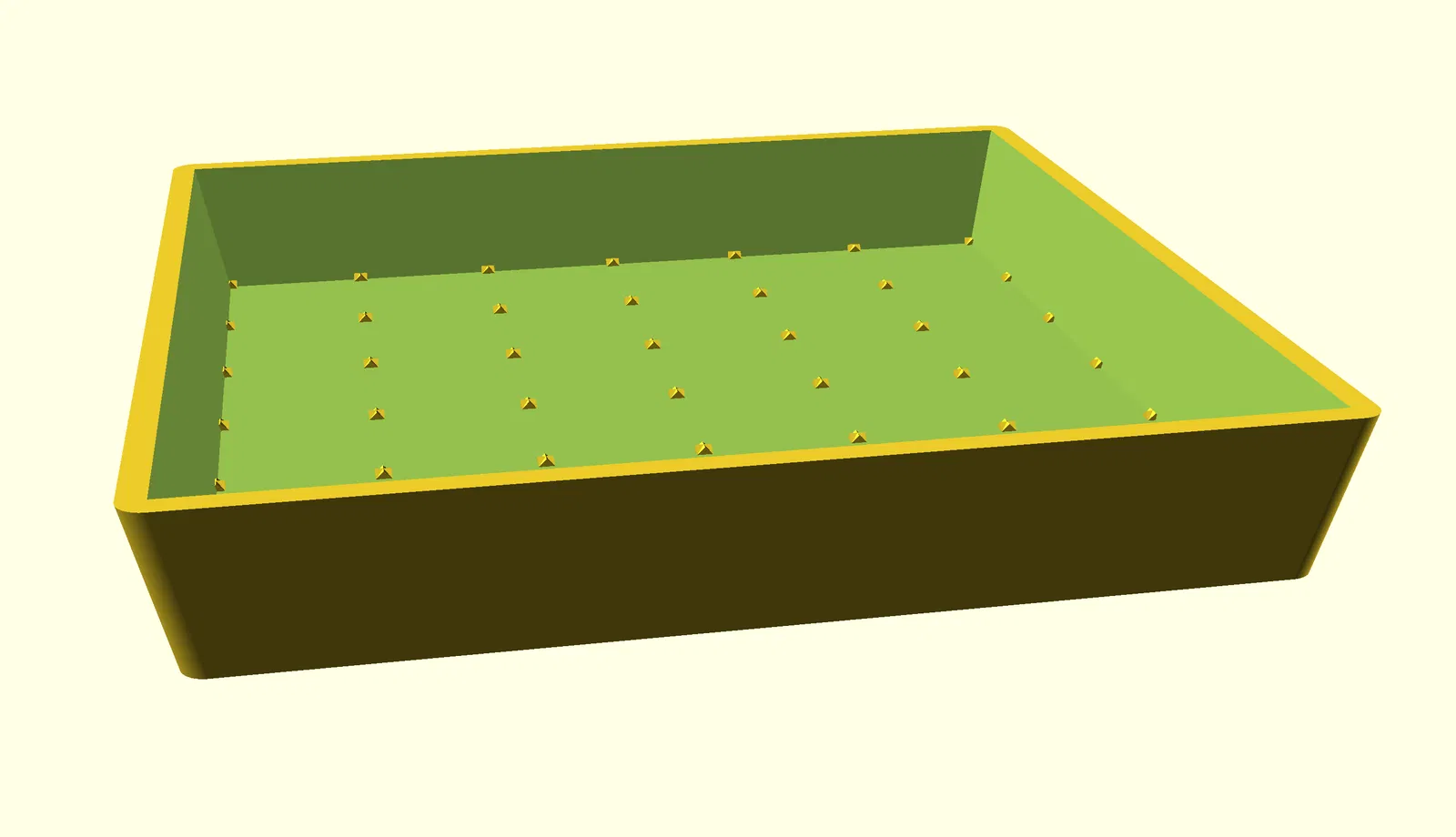

• Khay có 36 ô vuông 2 cm, chỉ đánh dấu bằng vạch chia tại các điểm giao nhau

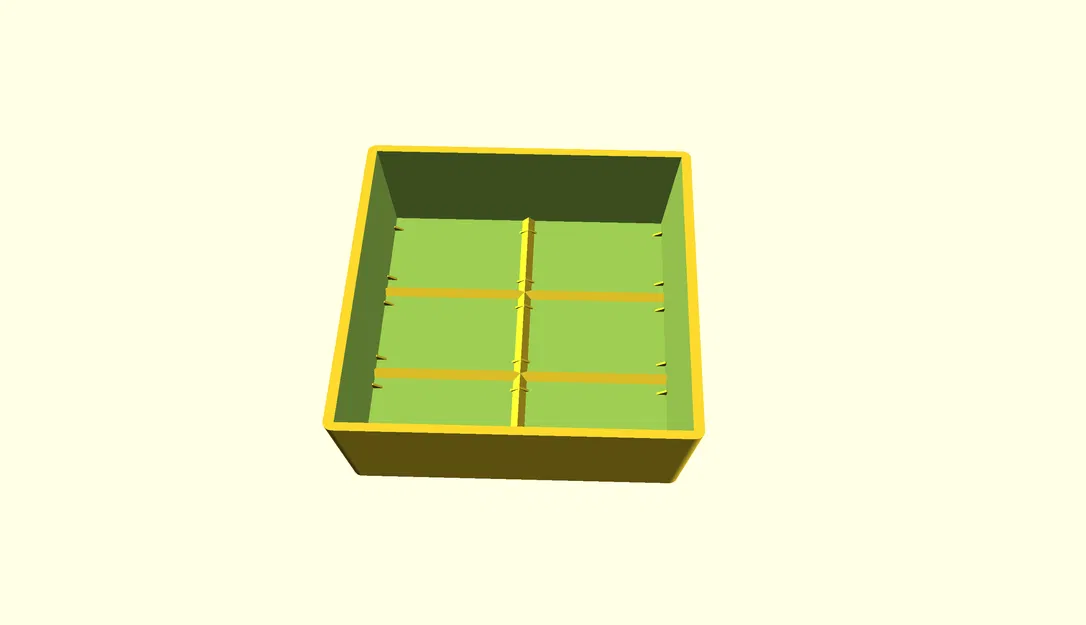

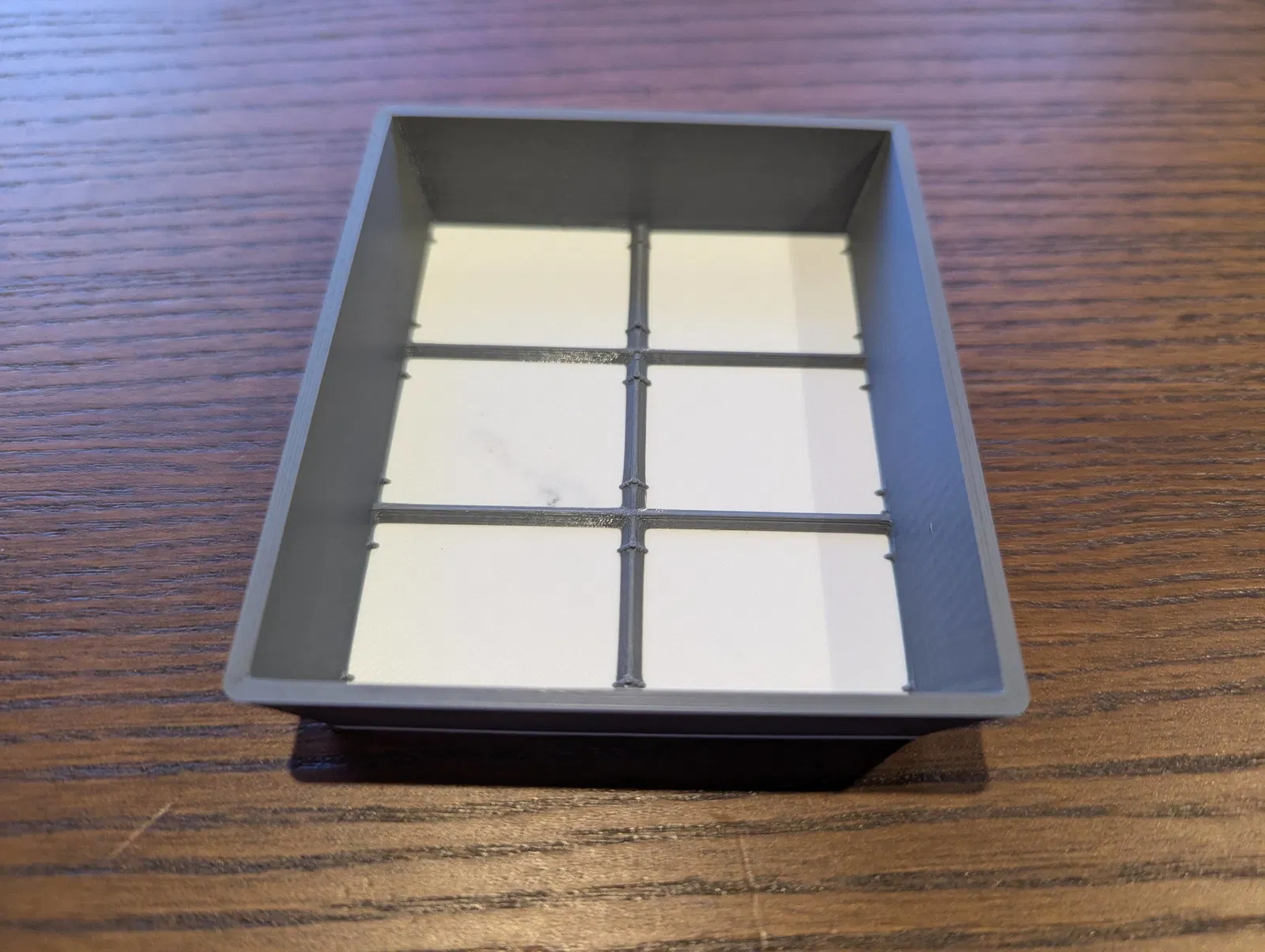

• Khay 3 x 2 ô với kích thước chuẩn để chụp ảnh dưới một kính hiển vi Leica và objective được chỉ định (có hình minh hoạ ví dụ)

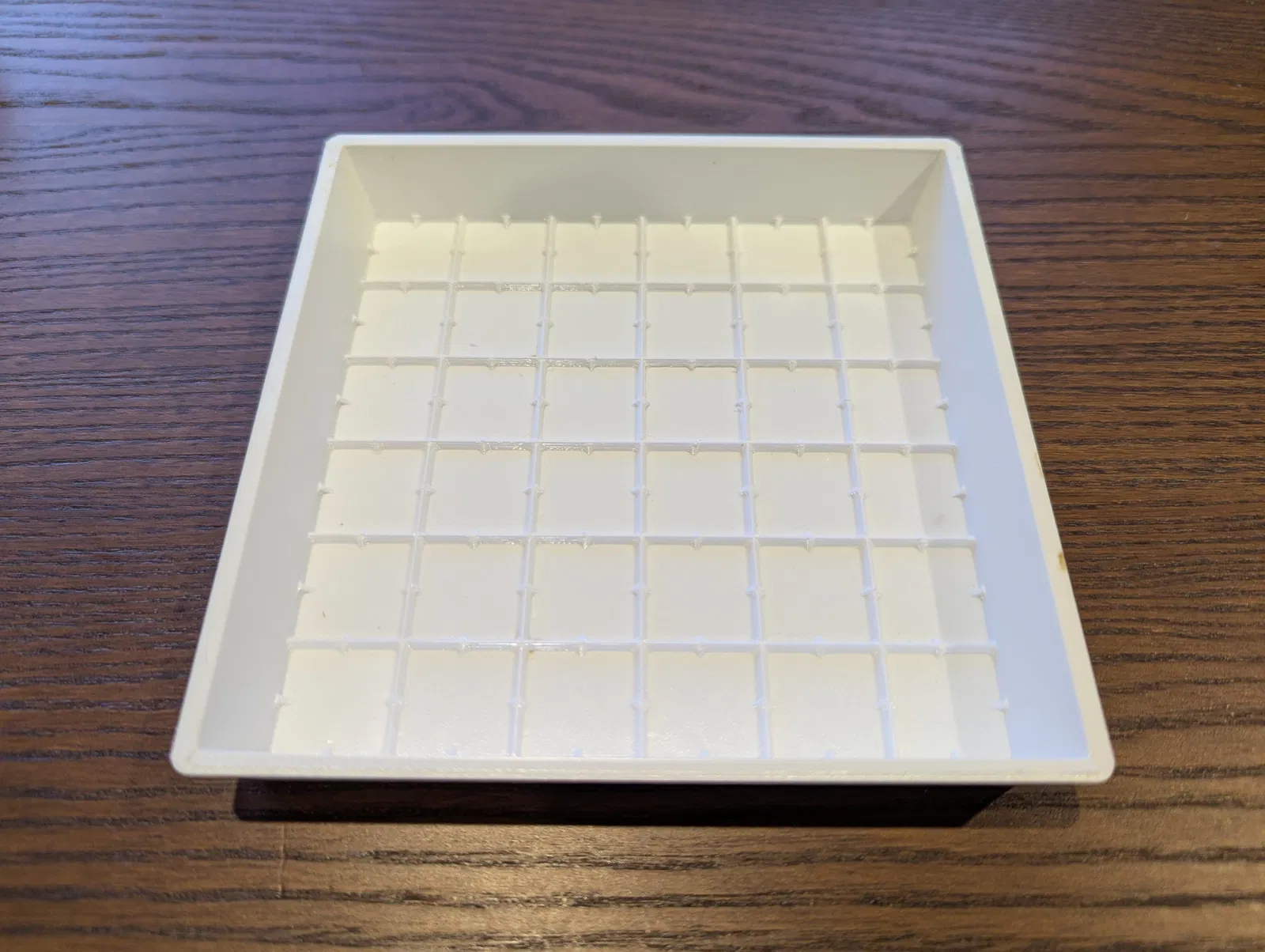

Mình đã in mấy khay này bằng PETG ở nhiều mức chất lượng khác nhau, trong đó có dùng top-surface ironing để bề mặt nhìn mịn hơn.
