Hệ máy retro pi system

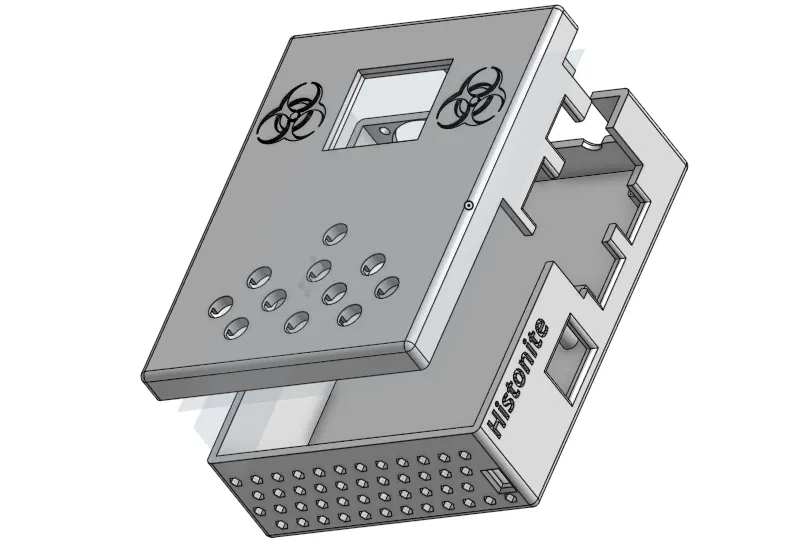

Model vỏ máy game retro pi system cho Raspberry Pi 1B, có layout nút bấm custom, dùng pin lithium (từ vape) + boost converter lên 5V và module sạc. Hỗ trợ màn hình SPI ST7789 1.6", chừa lỗ cho USB/LAN/audio/SD, bản one-case có chỗ gắn quạt.
Mô tả

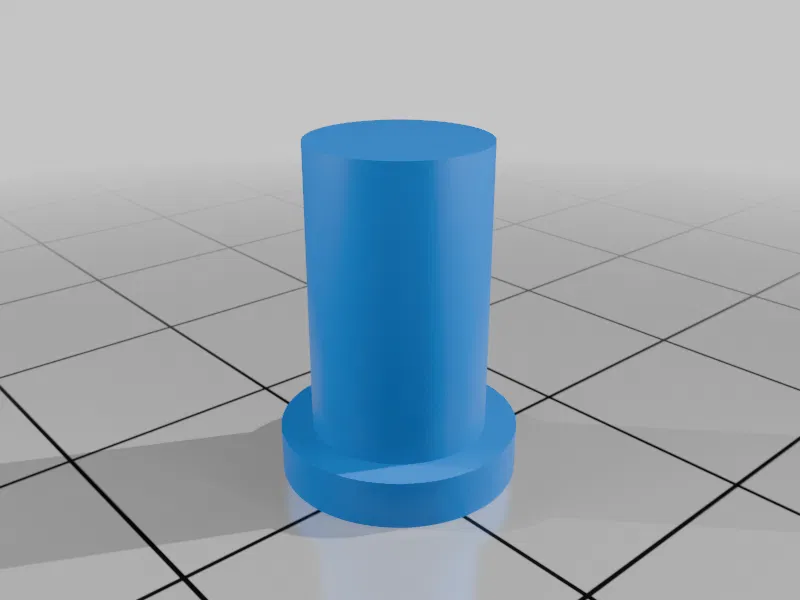

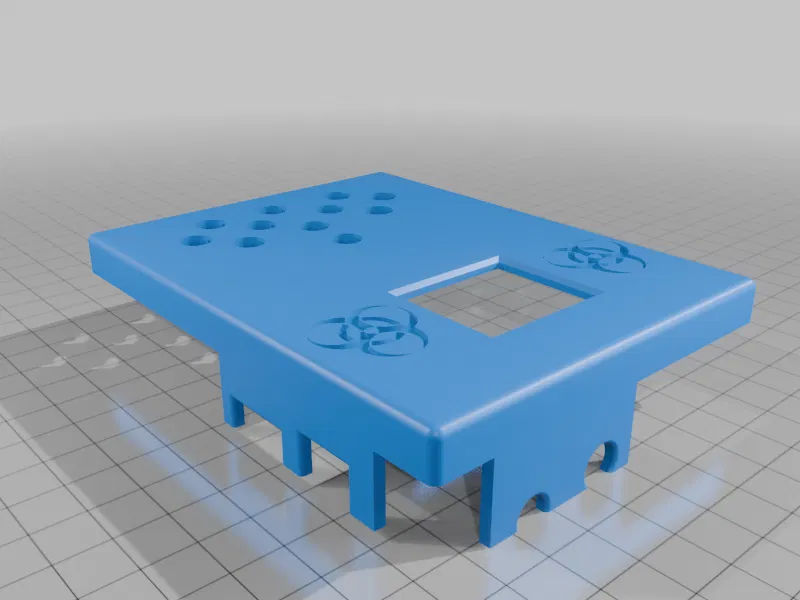

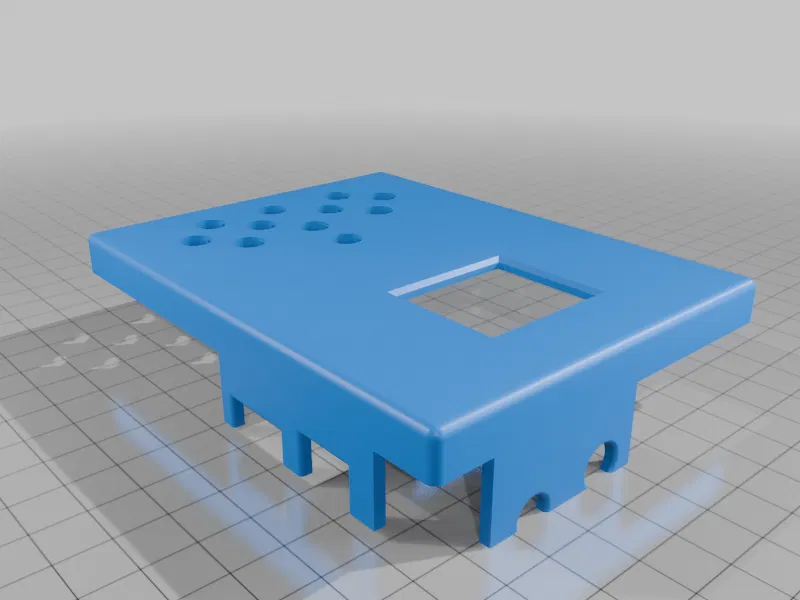

Mình làm một máy game Retro Pi rồi nghĩ thôi up luôn cái model lên cho ai cần. Nó vừa với Raspberry Pi 1B, và mình làm layout nút bấm custom gắn đúng vào các ốc mounting. Về nguồn cho Pi thì mình dùng pin vape bỏ đi xin từ bạn bè/người nhà, mấy cell này vừa nằm dưới cụm keypad. Bên hông phải có một cái switch để ngắt nguồn Pi, bật/tắt.
Mình phải dùng một boost converter để nâng điện áp từ các cell lên 5V, và dùng một module sạc pin lithium loại cơ bản để sạc các pin. Ngoài ra còn có một cổng để cấp nguồn trực tiếp cho Pi khi cần troubleshoot.

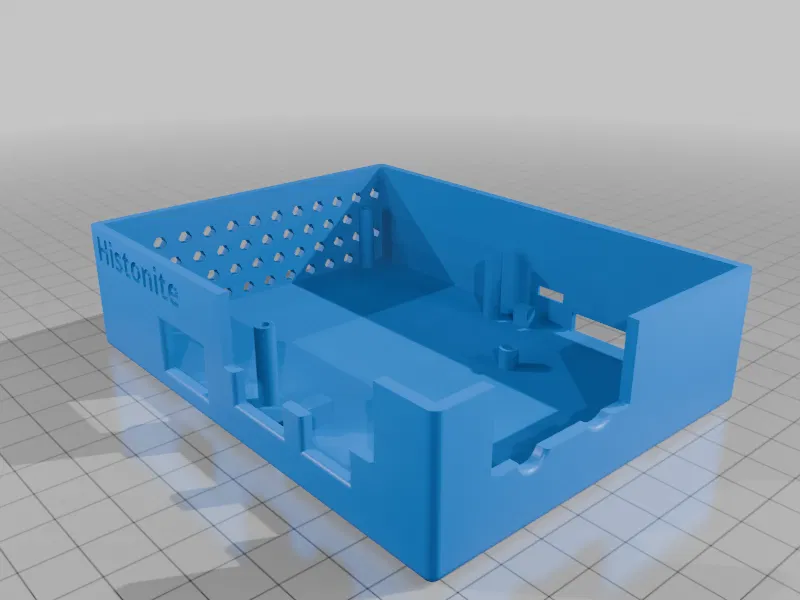

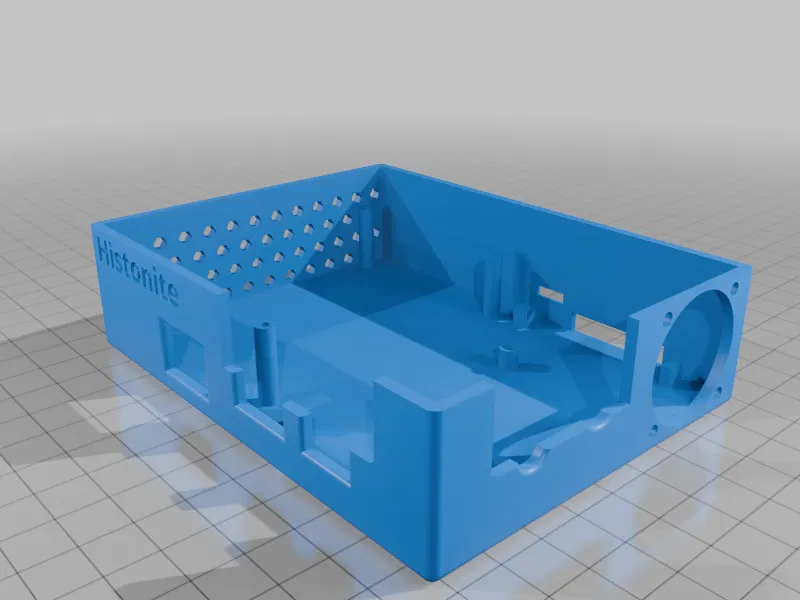

Màn hình thì mình dùng loại rẻ 1.6 inch (240x240, SPI Interface, ST7789). Vỏ có các lỗ hai bên để chừa đường cho cổng USB, network và audio, cũng như khe thẻ SD. Bản vỏ one-case còn cho tuỳ chọn gắn thêm quạt.
Category: Electronics
