Khay Gridfinity đựng bộ Hardness File Set (Rockwell) 6 món

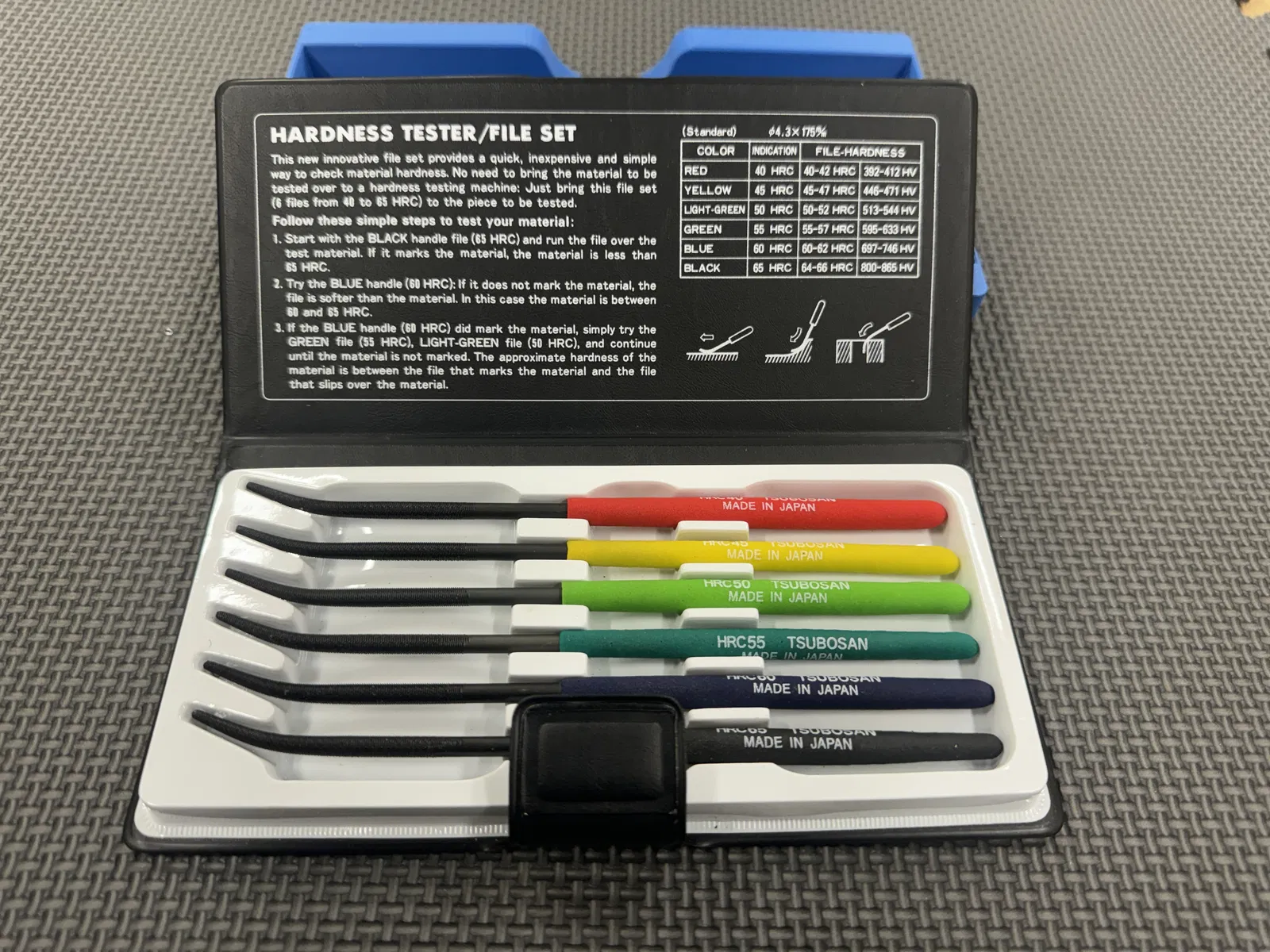

Mấy cái file này cực kỳ tiện để kiểm tra nhanh độ cứng của chi tiết cơ khí trước khi lắp ráp, nhằm xác nhận nó được sản xuất đúng độ cứng yêu cầu. Tôi mua bộ này vài năm trước lúc đại tu hộp số chiếc MGA của mình, để kiểm tra xử lý nhiệt đúng cho trục layshaft (bên Mỹ hay gọi là countershaft). Trong vài năm, hệ thống phụ tùng có khá nhiều layshaft bị lỗi, không được làm đúng độ cứng. Một trục kém thường khiến hộp số đáng ra chạy được 80K–100K miles chỉ còn trụ được một phần nhỏ quãng đường đó. Do đa số xe cổ dạo này chạy ít, nên mất khá lâu để nhà cung cấp phụ tùng: đầu tiên mới nhận ra có vấn đề, kế đến mới chịu thừa nhận, rồi cuối cùng mới kiểm soát được.

Vì tháo hộp số ra và tháo rã lần hai chỉ vì một cây layshaft lỗi là cực kỳ phiền (PITA), tôi cần cách để chắc chắn món đồ mình lắp vào là hàng tốt (và đúng là vậy). Dĩ nhiên có nhiều cách đo độ cứng chính xác hơn, nhưng thường giá rất chát, ngoài tầm với của đa số thợ máy và người DIY. Bộ này đủ chính xác cho kiểu “spot check”, và rẻ hơn nhiều so với máy đo Rockwell đã hiệu chuẩn hoặc các thiết bị như ultrasonic hay eddy current.

Giống các mẫu Gridfinity khác của tôi, phần base được chỉnh để nhận nam châm 6x3 theo kiểu press fit, và phần mặt trên của lỗ nam châm cũng được sửa để slicer bridge qua cho đúng, ra bề mặt sạch đẹp. Do mẫu này khá dài, tôi có thêm mấy “mouse ears” hy sinh trong CAD để tăng diện tích bám ở hai đầu, giúp hạn chế cong vênh/nhấc khỏi bed. In xong thì cần cắt/bẻ bỏ phần này.

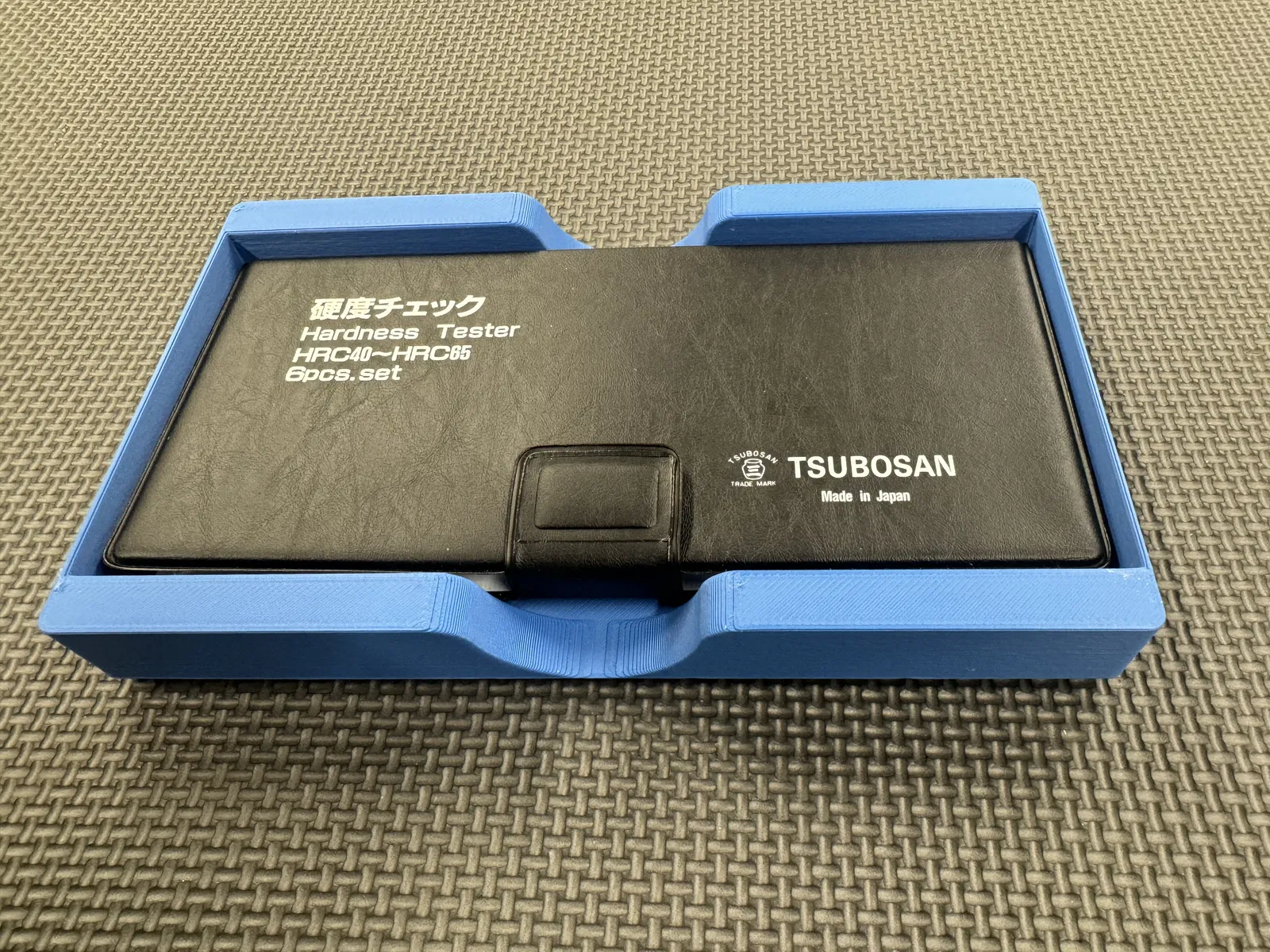

Bản trong hình được in bằng Overture PLA trên máy Bear upgraded Mk3S+, dùng nozzle 0.6mm, layer height 0.3mm.
