Fan duct optimised – Ống dẫn gió tối ưu cho Anycubic i3 Mega
Duct làm mát tối ưu luồng CFD cho Anycubic i3 Mega, giúp in nhanh hơn và bridge đẹp hơn nhờ gió thổi đều quanh nozzle. Thiết kế dễ in: chỉ cần support từ build plate, lòng trong không bị support.
Mô tả
NEW VERSION

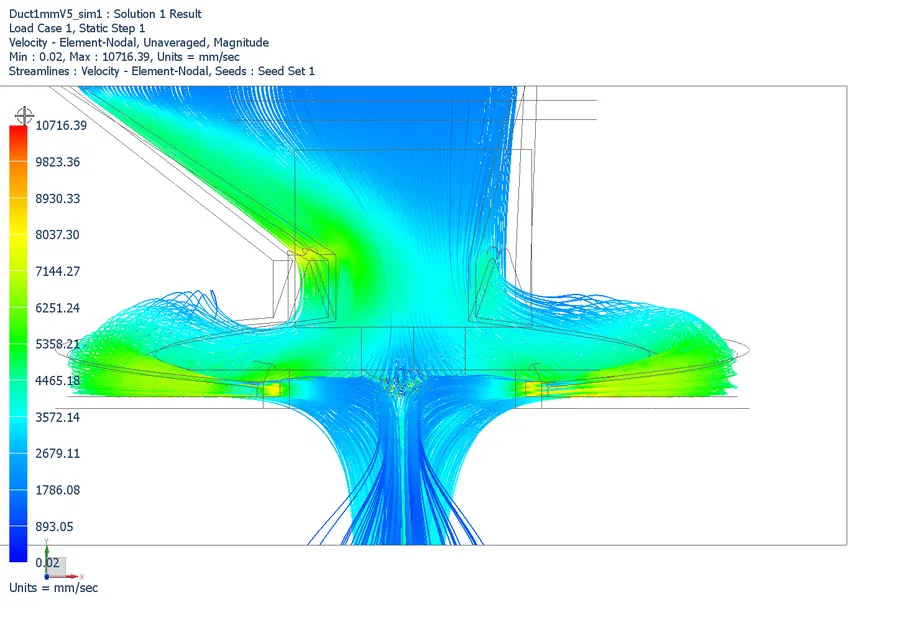

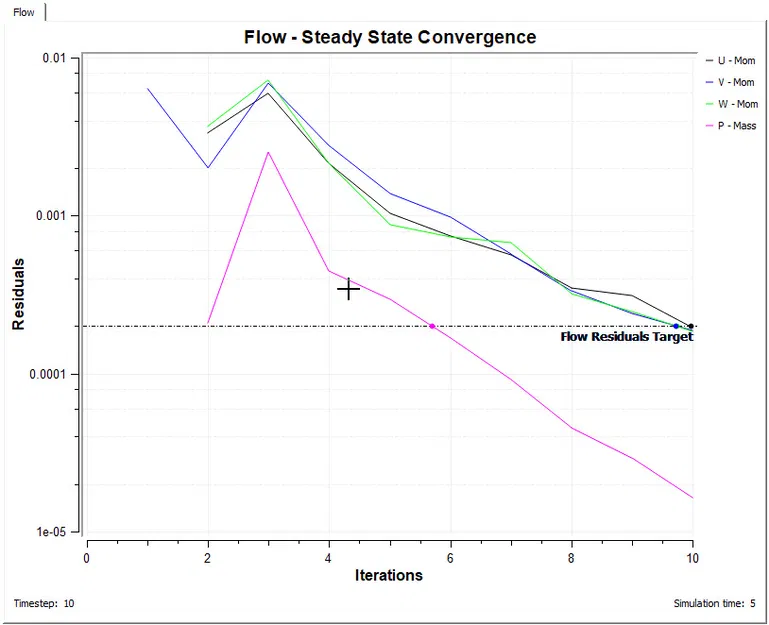

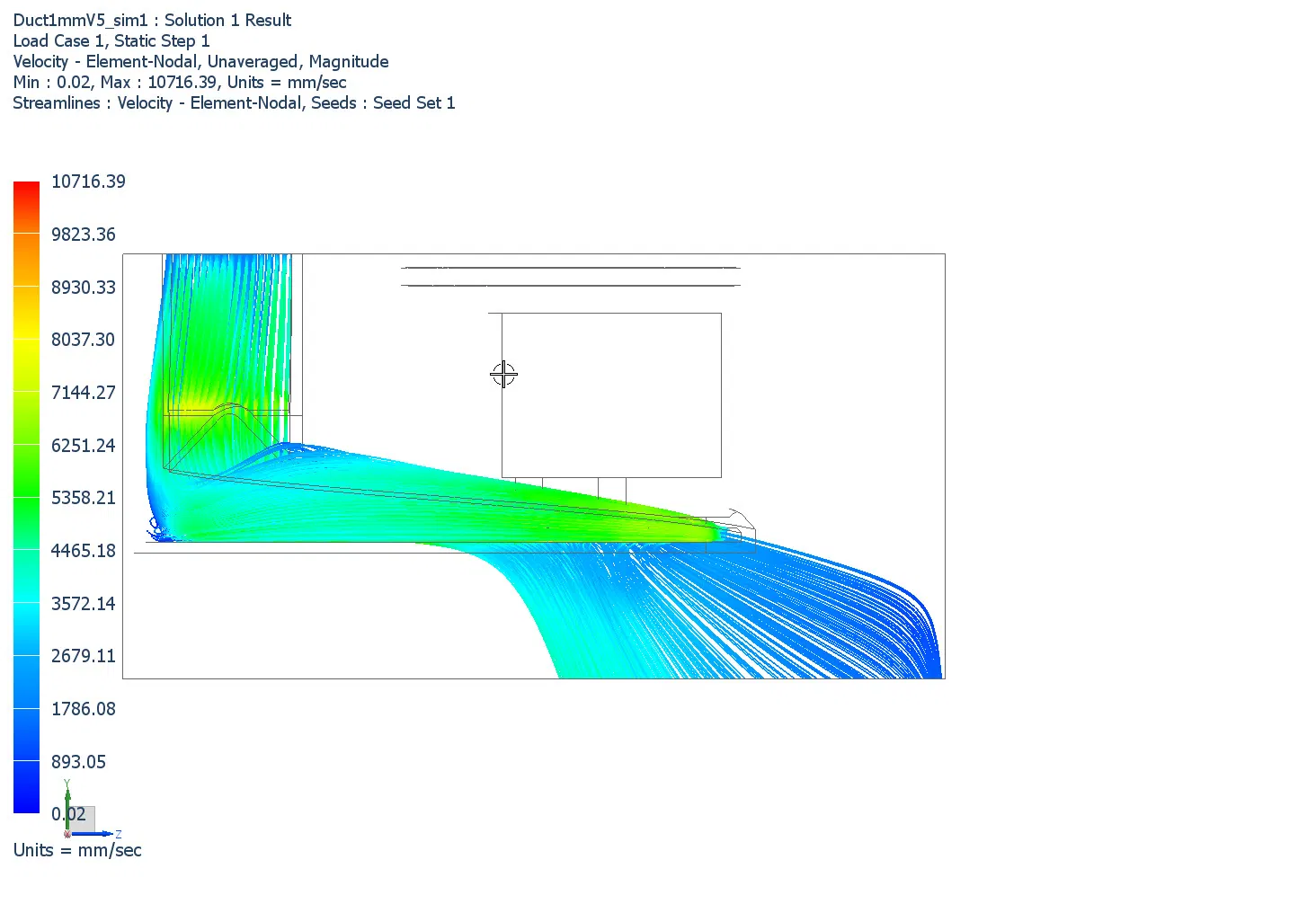

Dạo này nhu cầu in nhanh càng lúc càng quan trọng. Nên cái duct được tối ưu luồng bằng CFD này sẽ giúp nhiều. Với lại khi có luồng làm mát ngon thì bridge cũng đẹp hơn hẳn.

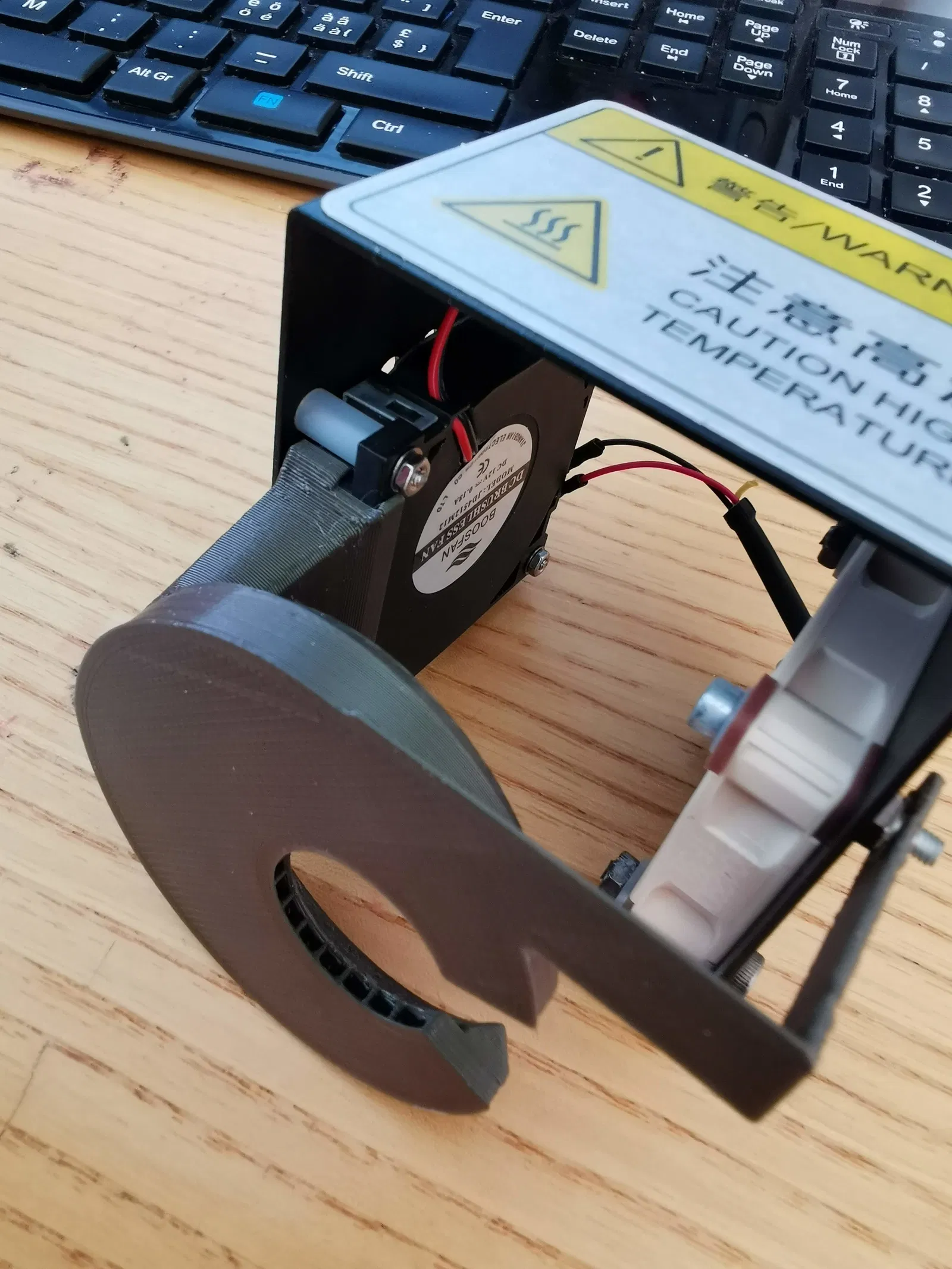

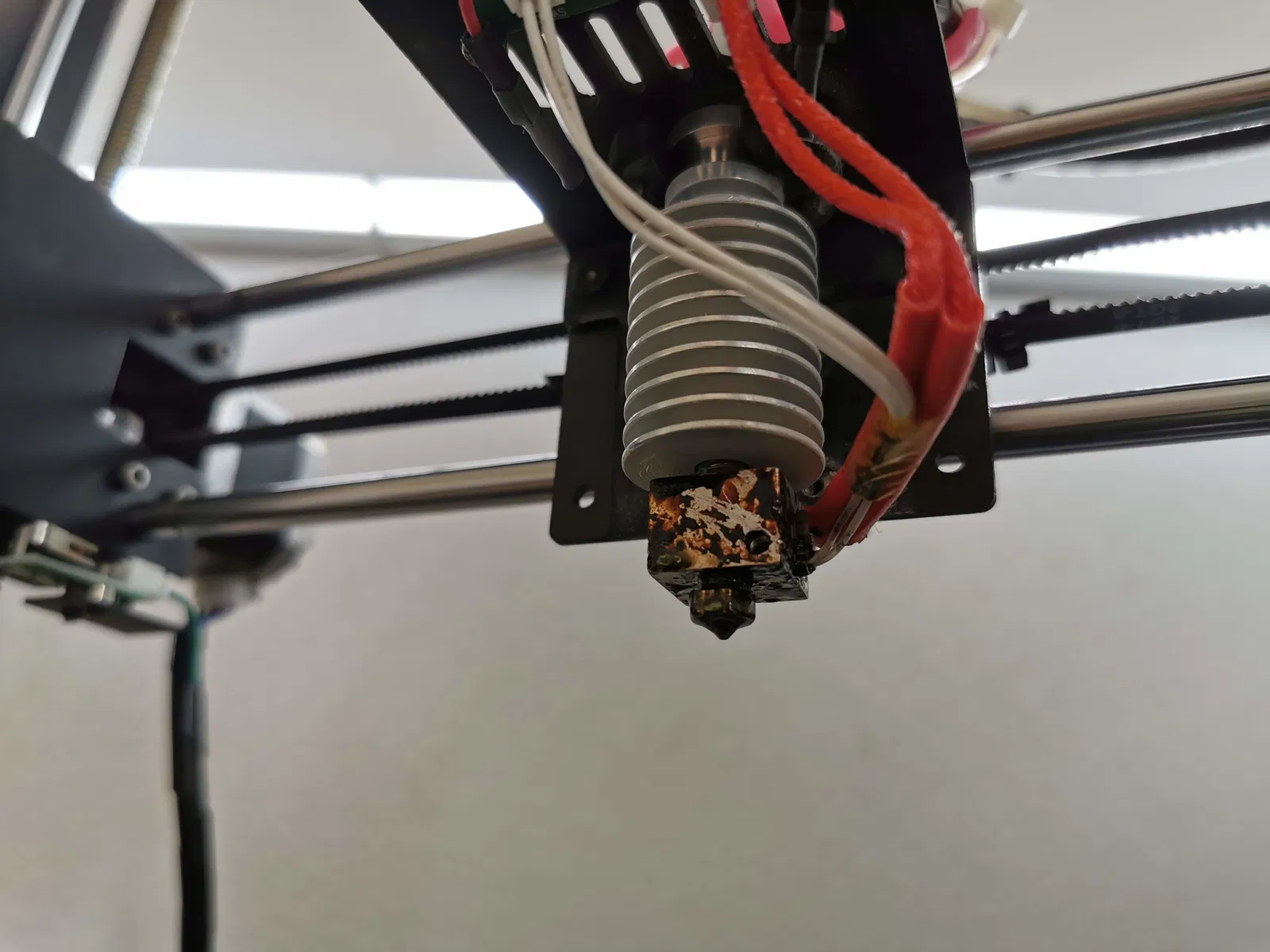

Lắp vừa Anycubic i3 mega. Mình đang làm một bản cho mk3s.
Nên hy vọng nhiều người in đồ cần thiết mùa corona nhanh hơn.

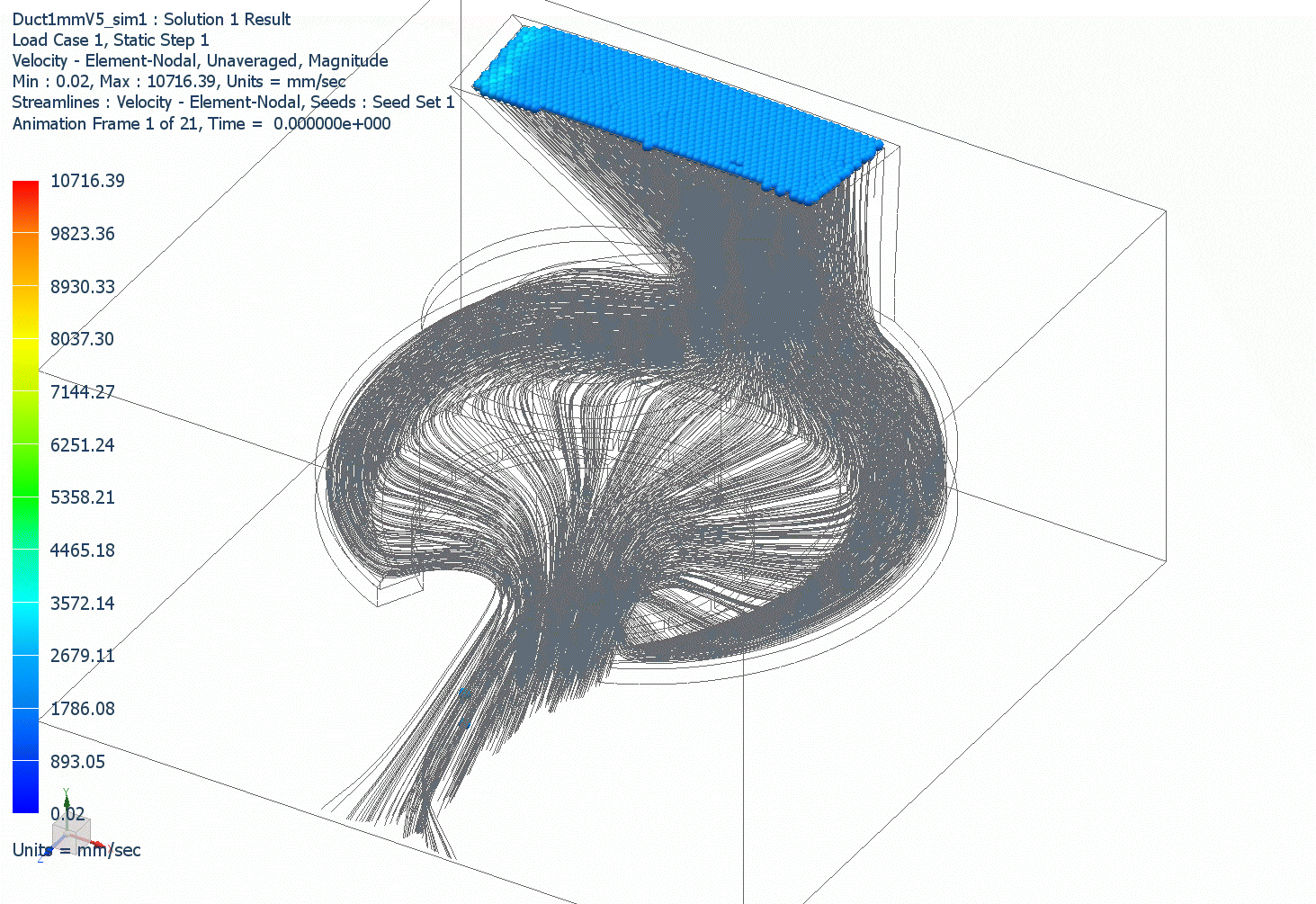

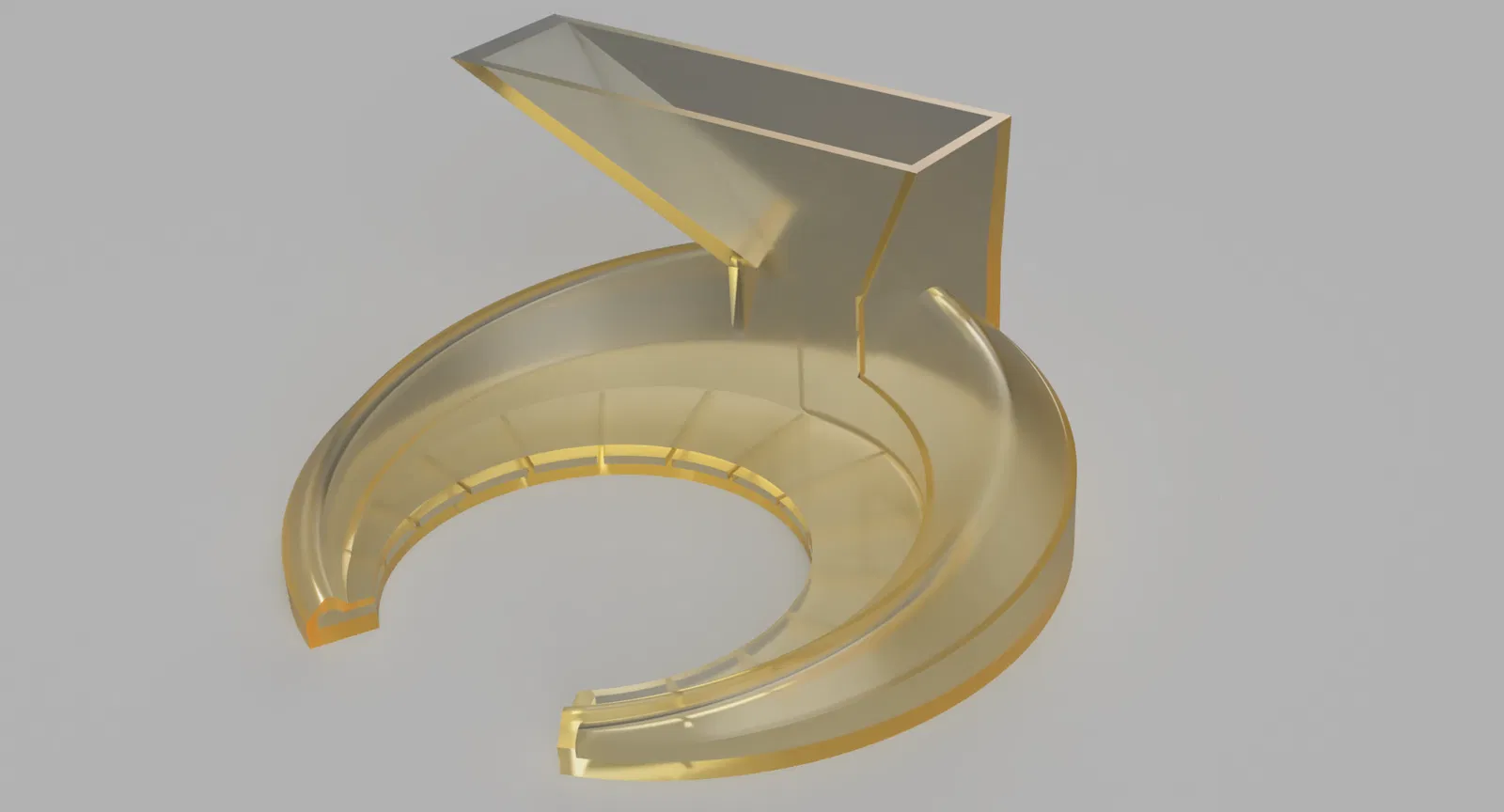

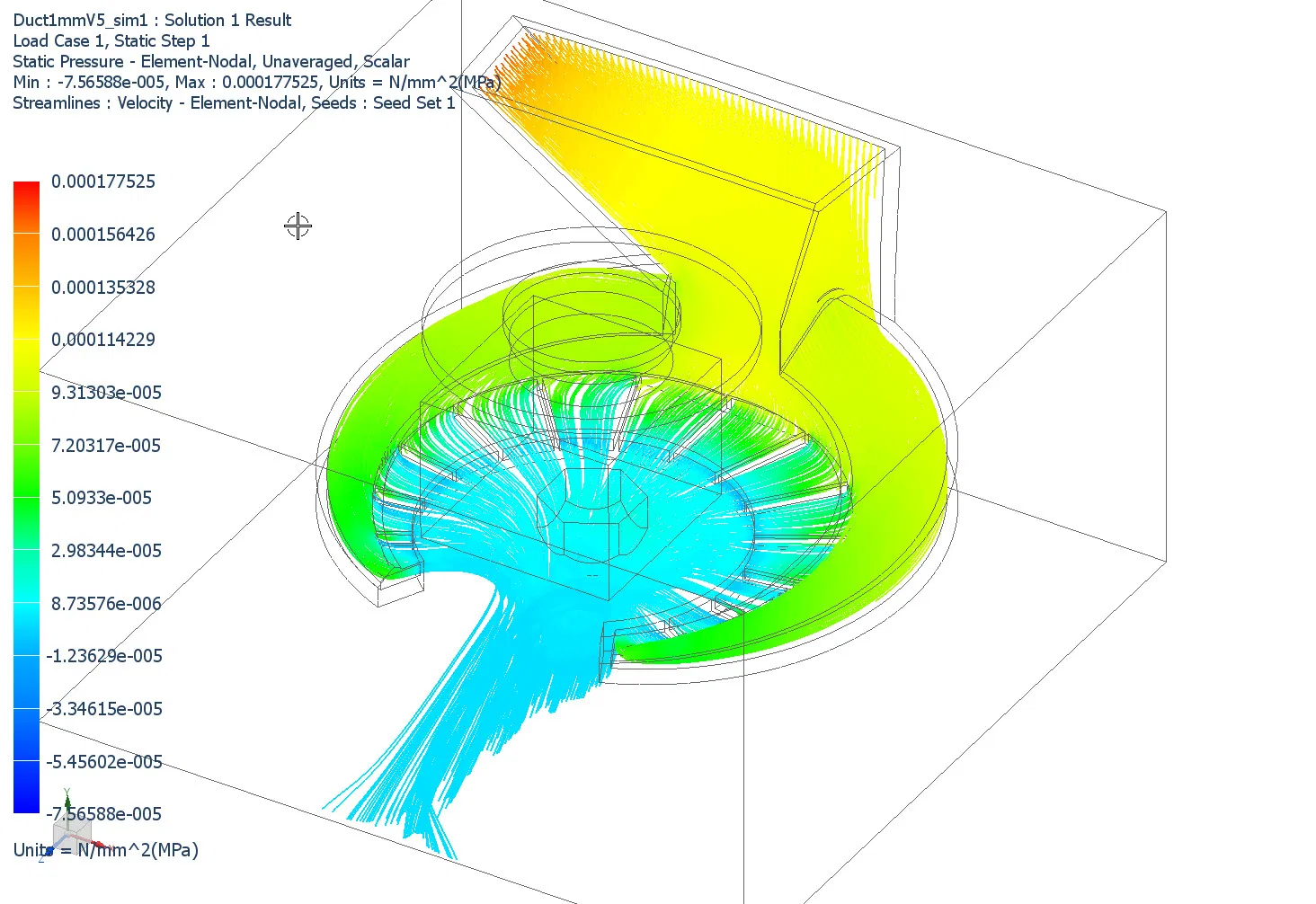

Ống dạng kèn quấn (wraped horn shape) sẽ phân phối gió vòng quanh nozzle. Các khe phẳng (flat slots) dài hơn ở phía cửa vào của fan để tăng trở lực, và ngắn hơn ở phía cuối để giảm trở lực — nhờ vậy đảm bảo luồng gió đều quanh nozzle.

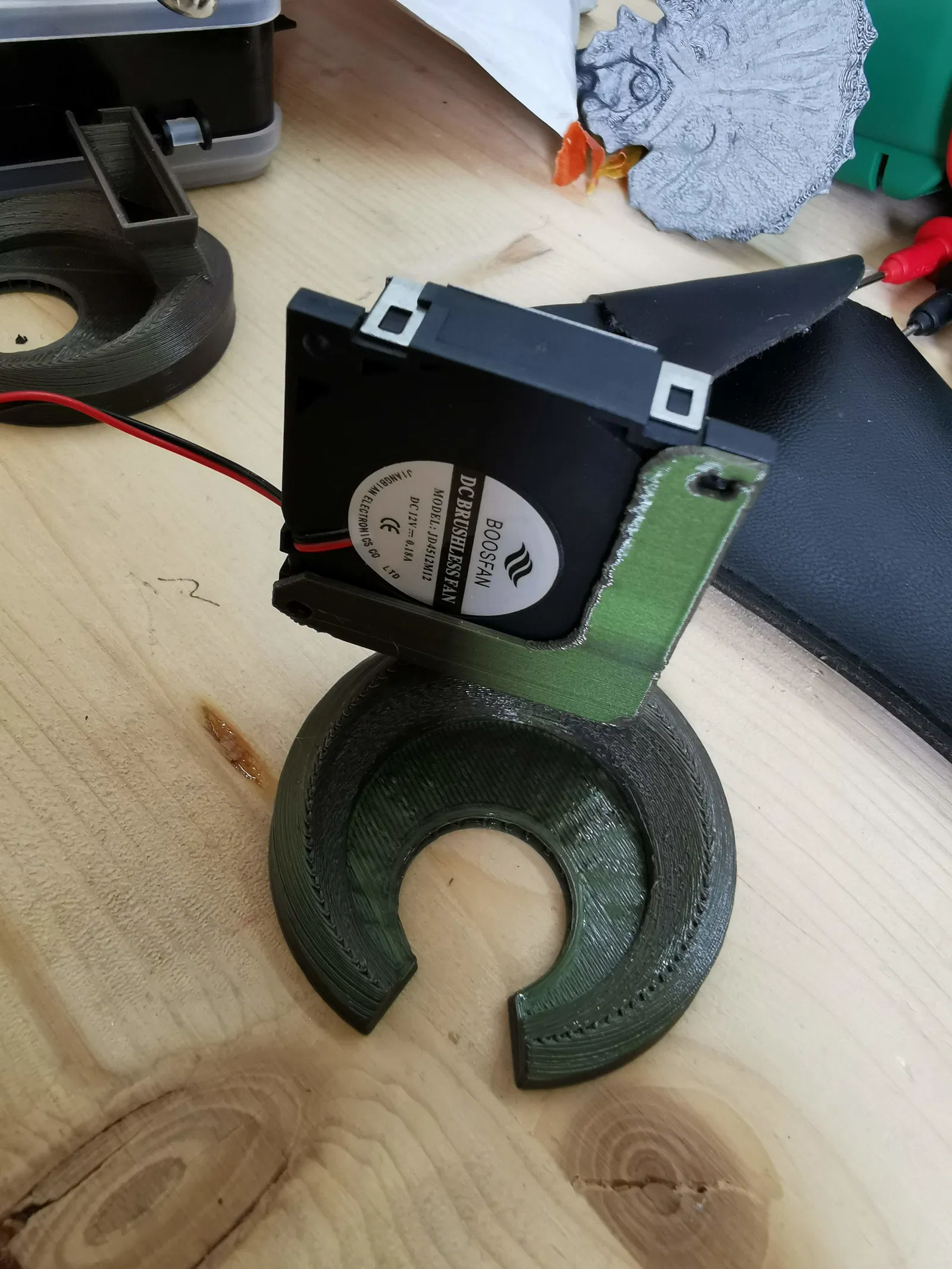

Mình đã làm rất nhiều lần chỉnh sửa để in cho dễ. Nhưng giờ chỉ cần support từ build plate, và toàn bộ biên dạng phía trong vẫn không bị support đụng vào.
Cứ thoải mái chỉnh cho bất kỳ loại máy nào — chỉ cần đổi phần ngàm/kết nối (connection).
Print instructions
i used PETG because of the higher max temperature.

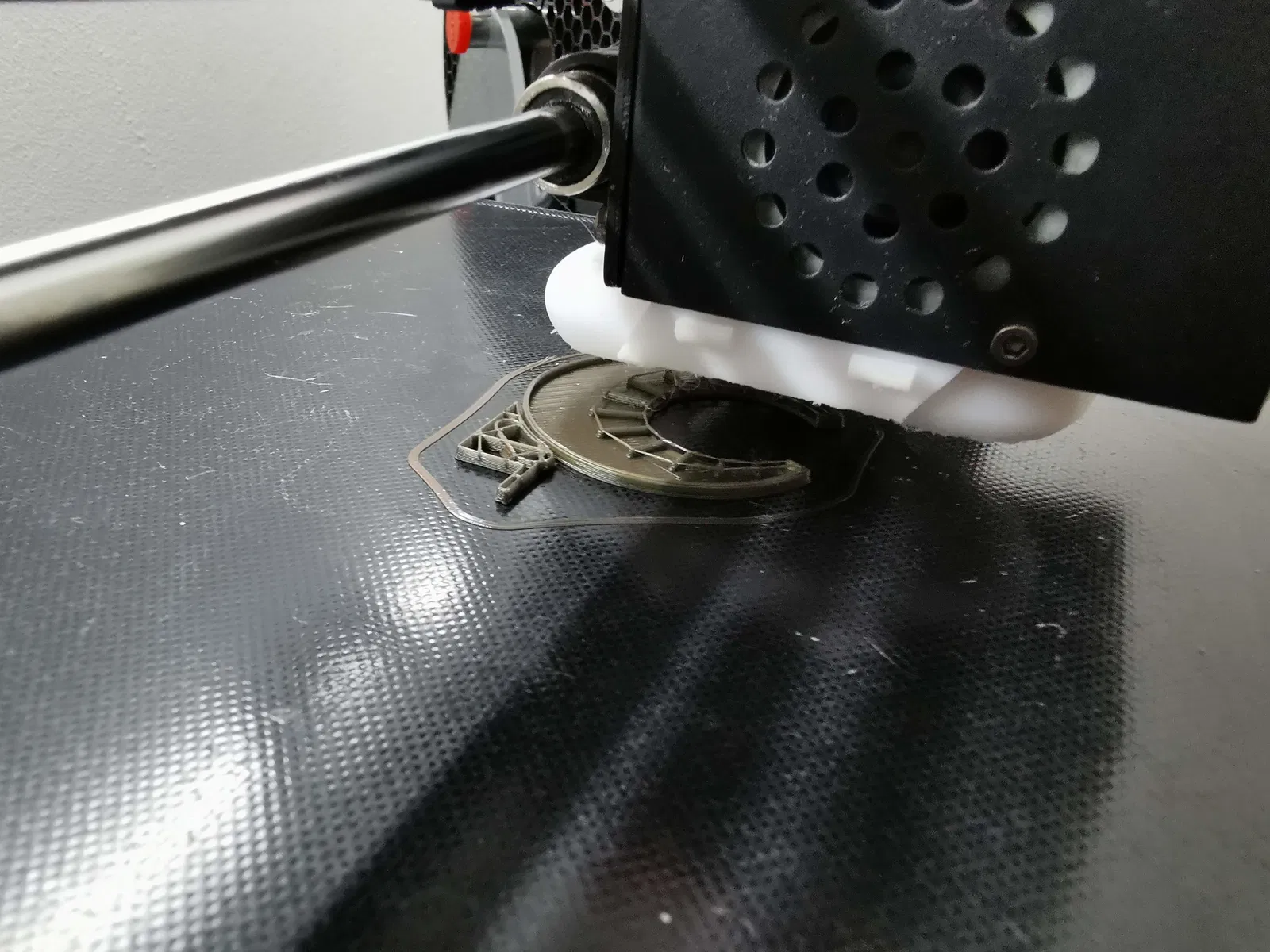

Prints with supports from buildplate only
enable detect bridges.
