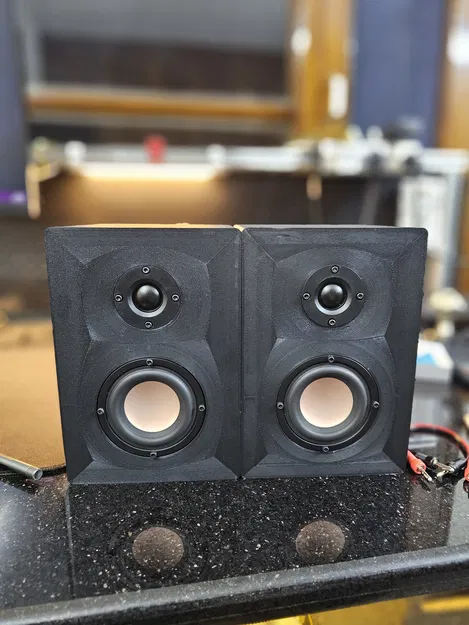

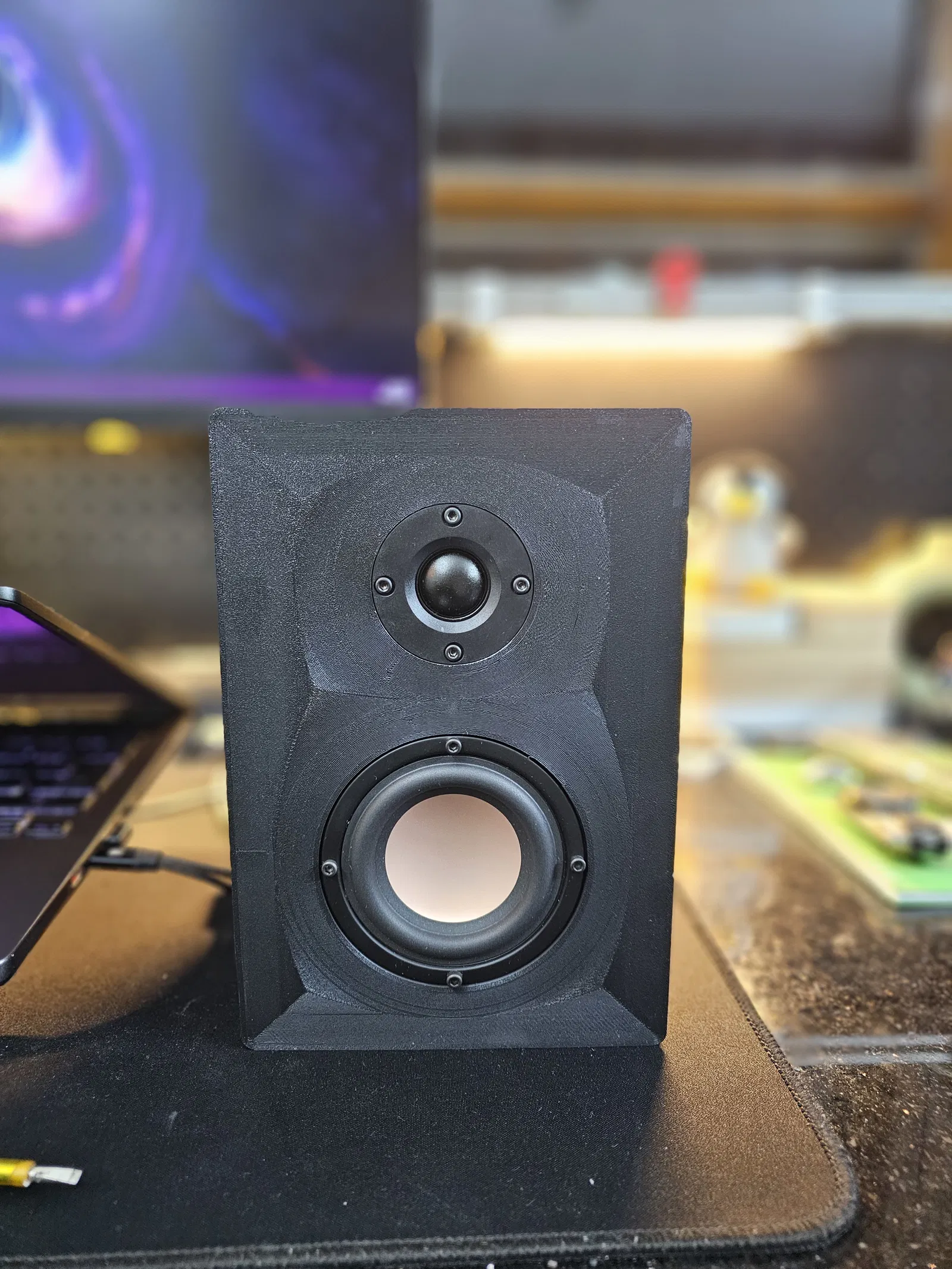

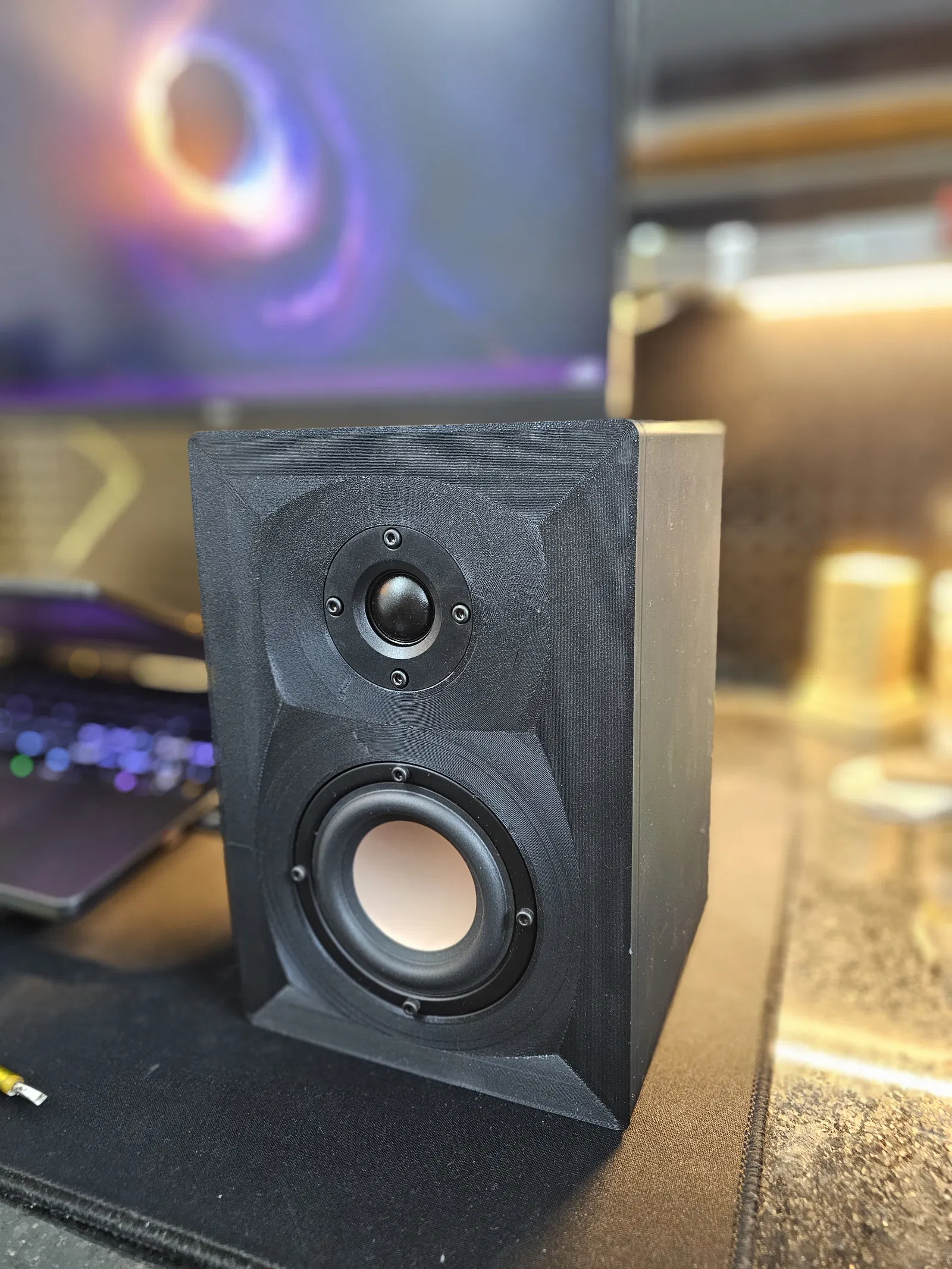

Loa bookshelf DIY tinh chỉnh theo Hivi M3N (Hivi M3N tuned bookshelf speakers)

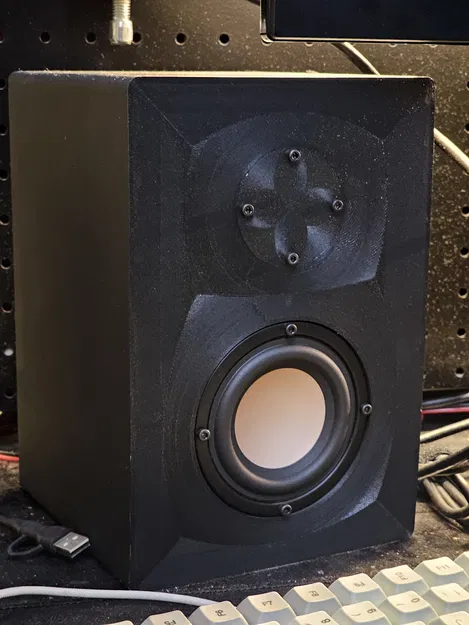

Mẫu loa bookshelf DIY dạng thùng kín (closed back, không port/không vent), dùng driver Hivi M3N và tweeter dome lụa 52mm 15W, kèm mạch crossover. Có sẵn các file STL cho thân, tấm lưng và gasket TPU.
Mô tả

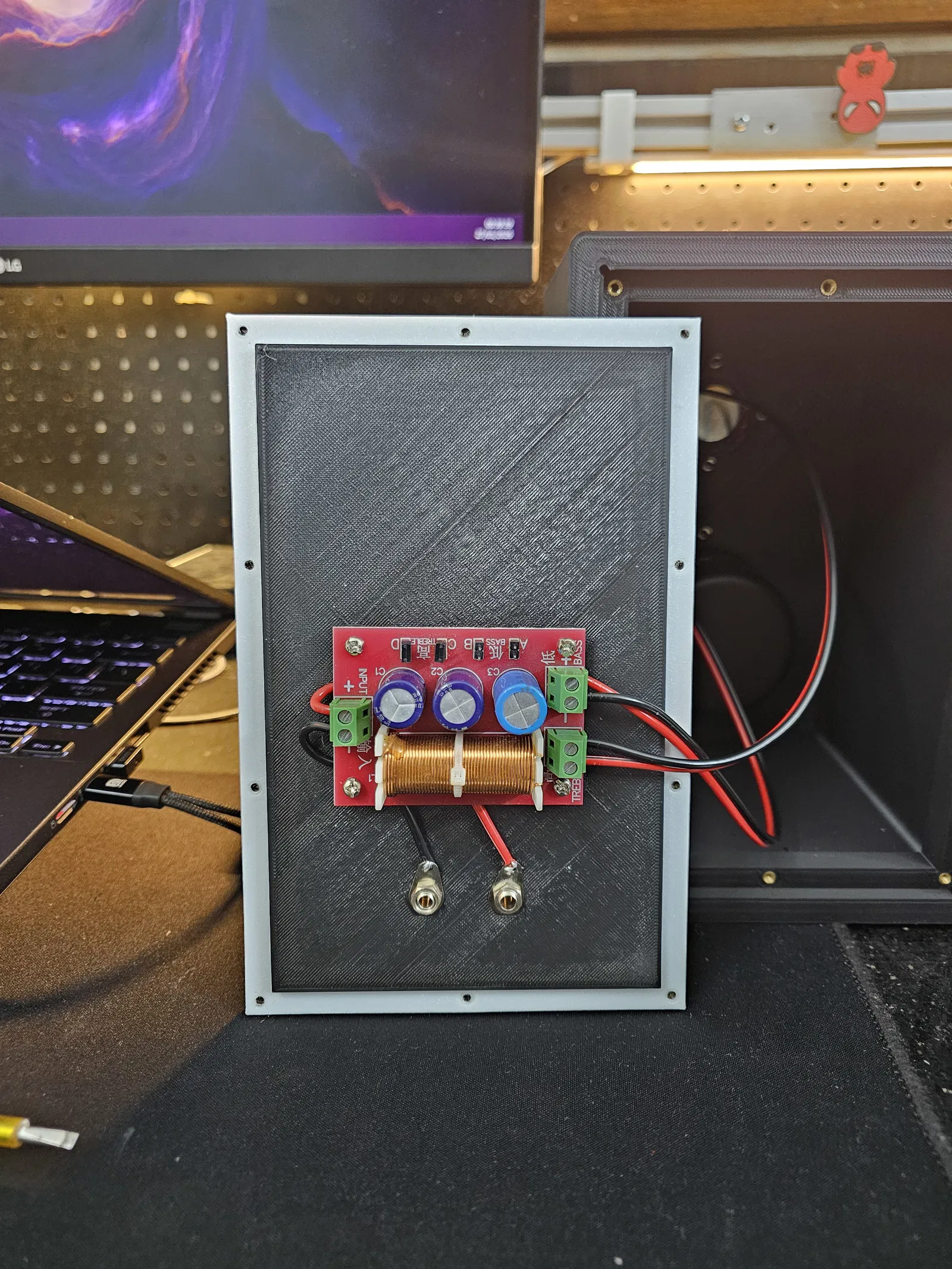

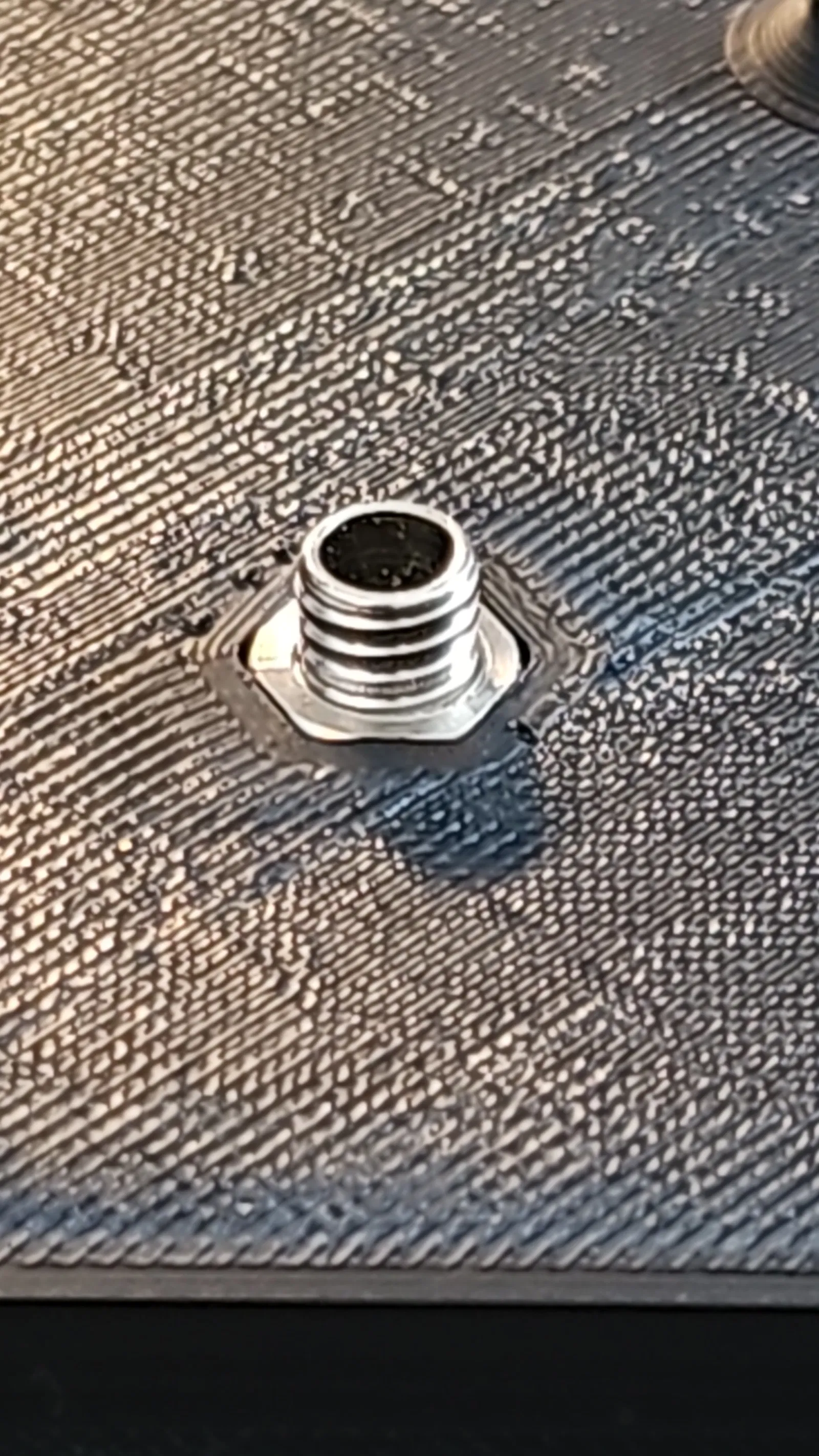

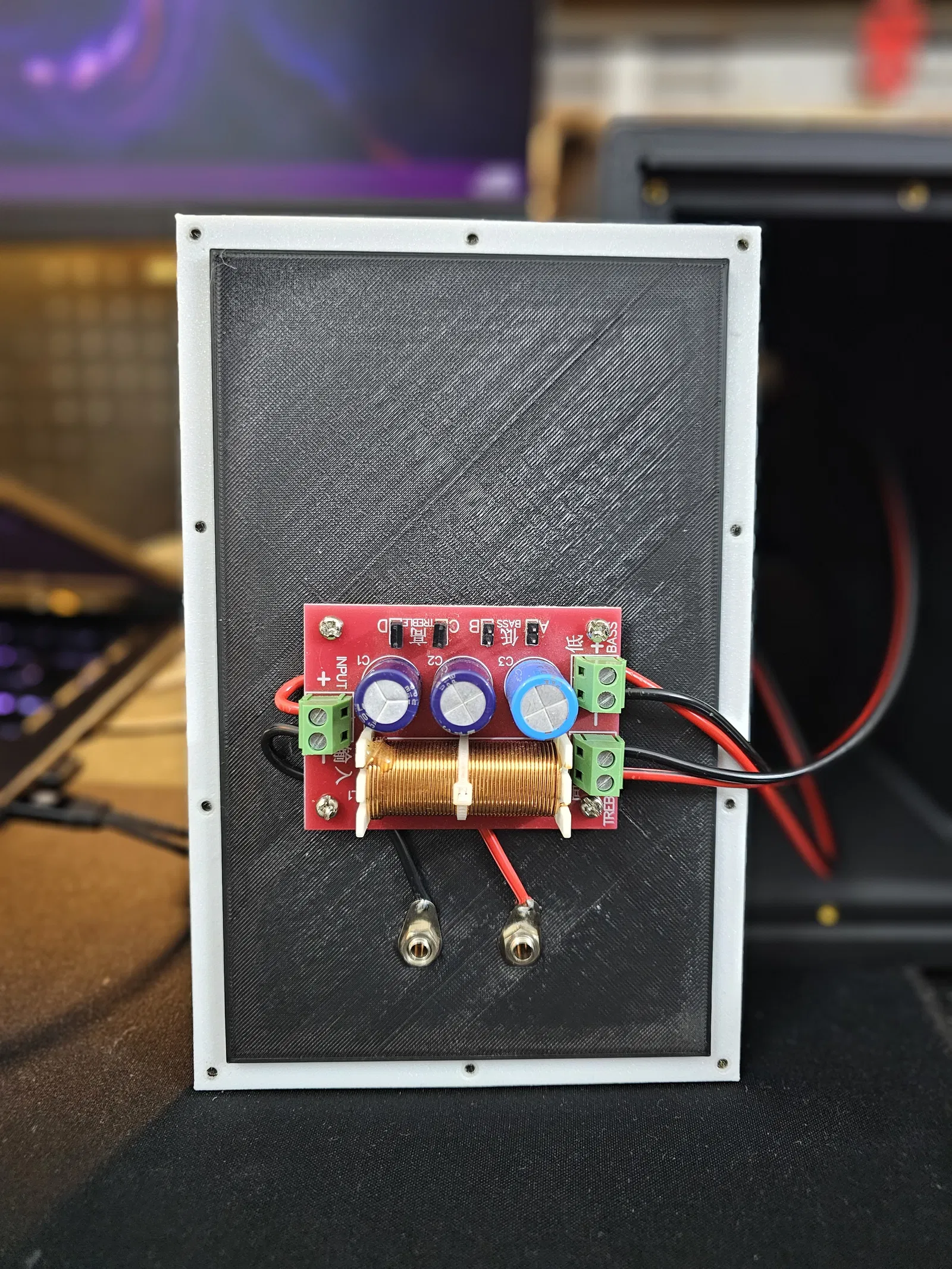

Danh sách đồ cần chuẩn bị: 1. Loa Hivi M3N 8ohm 2. Tweeter dome lụa 52 mm 6ohm 3. Heat insert M3 6mm 4. Vít lục giác M3 (15mm và 10mm) 5. Crossover YLY2088 6. Banana plug và jack (socket) 7. 2kg PLA 8. TPU để làm gasket (gioăng)
In trên CR10SE
Chi tiết in (nozzle 0.4mm): 25% infill cubic hoặc gyroid 4 top walls 4 bottom walls 4 perimeter first layer 0.32mm (bám lớp tốt hơn) concentric bottom layer để nhìn đẹp?

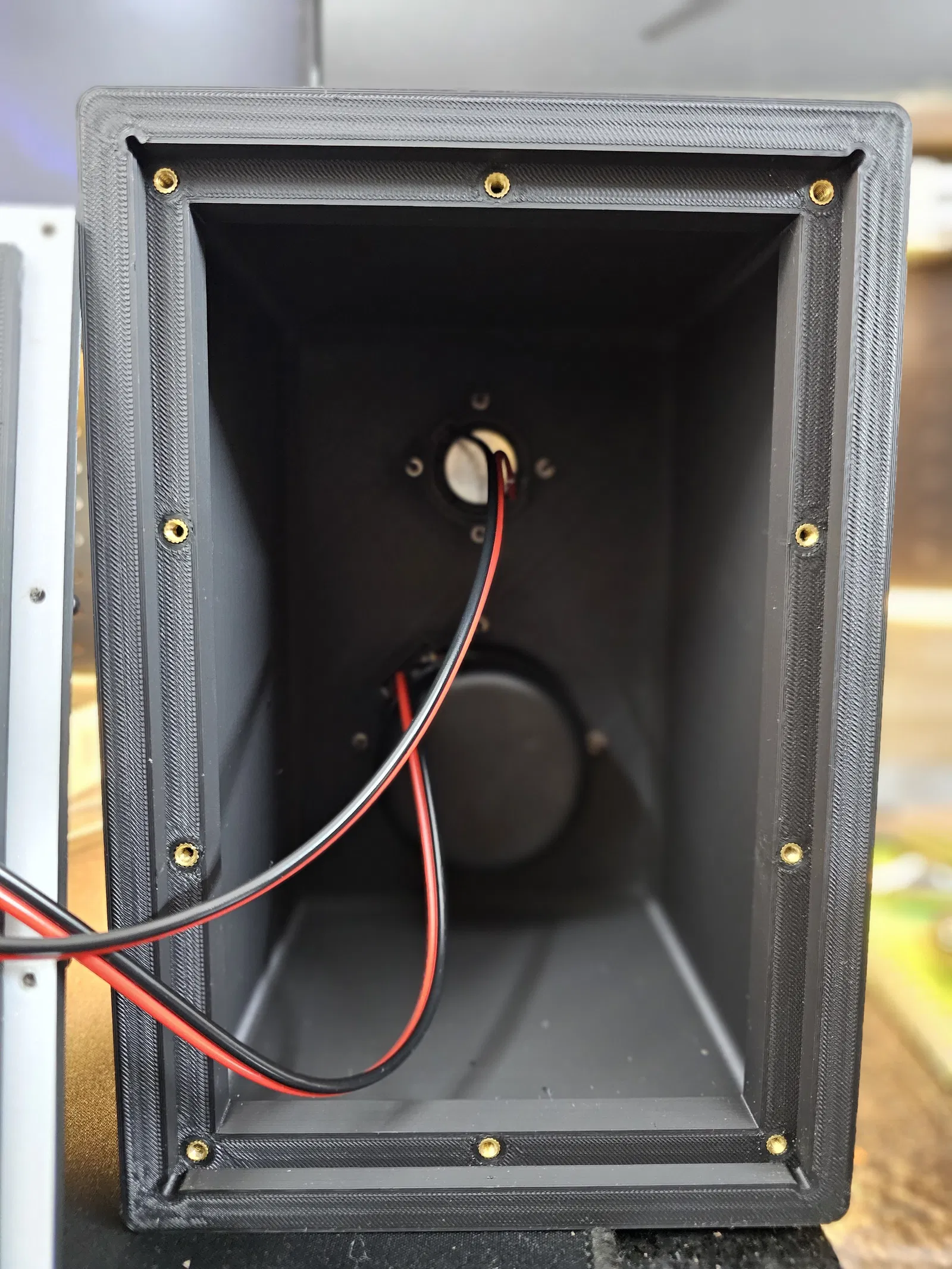

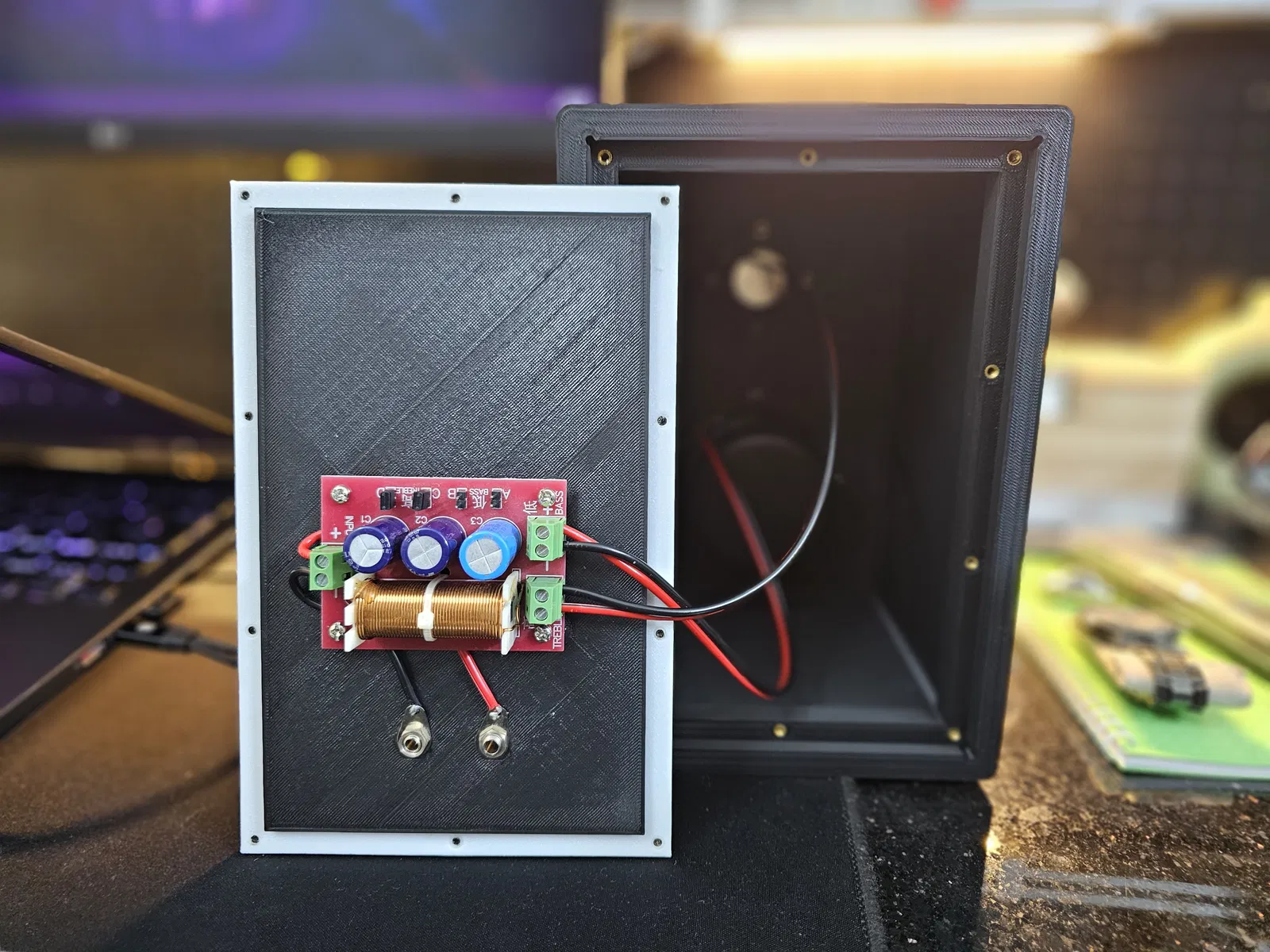

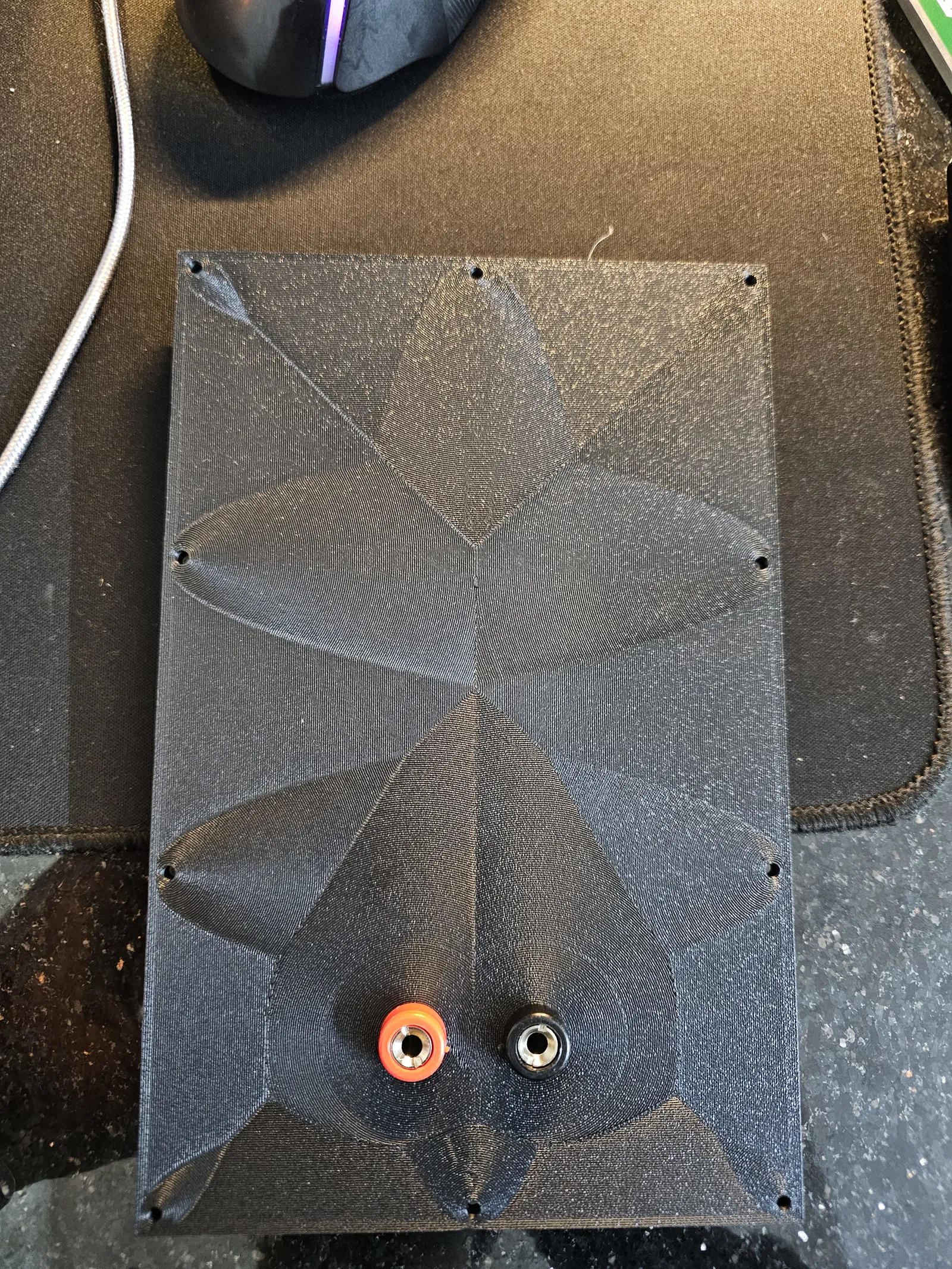

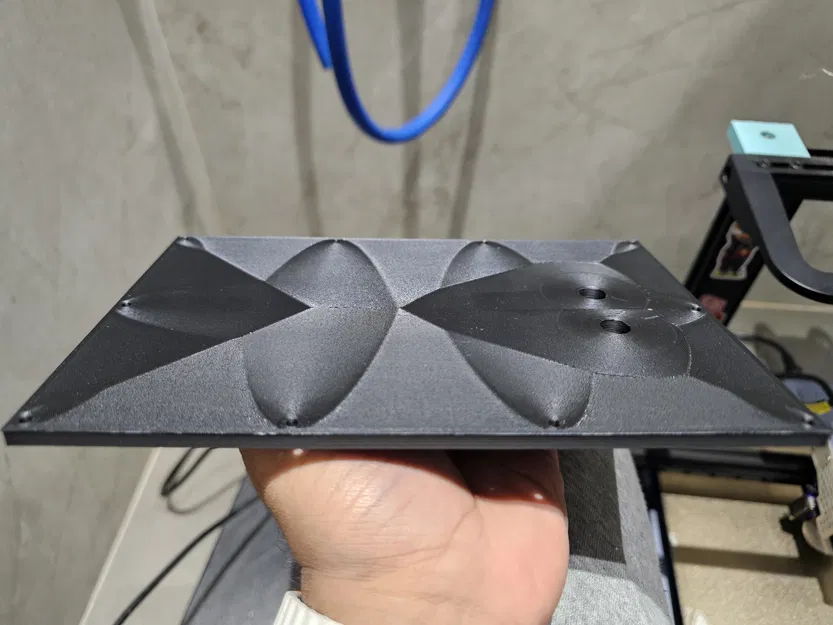

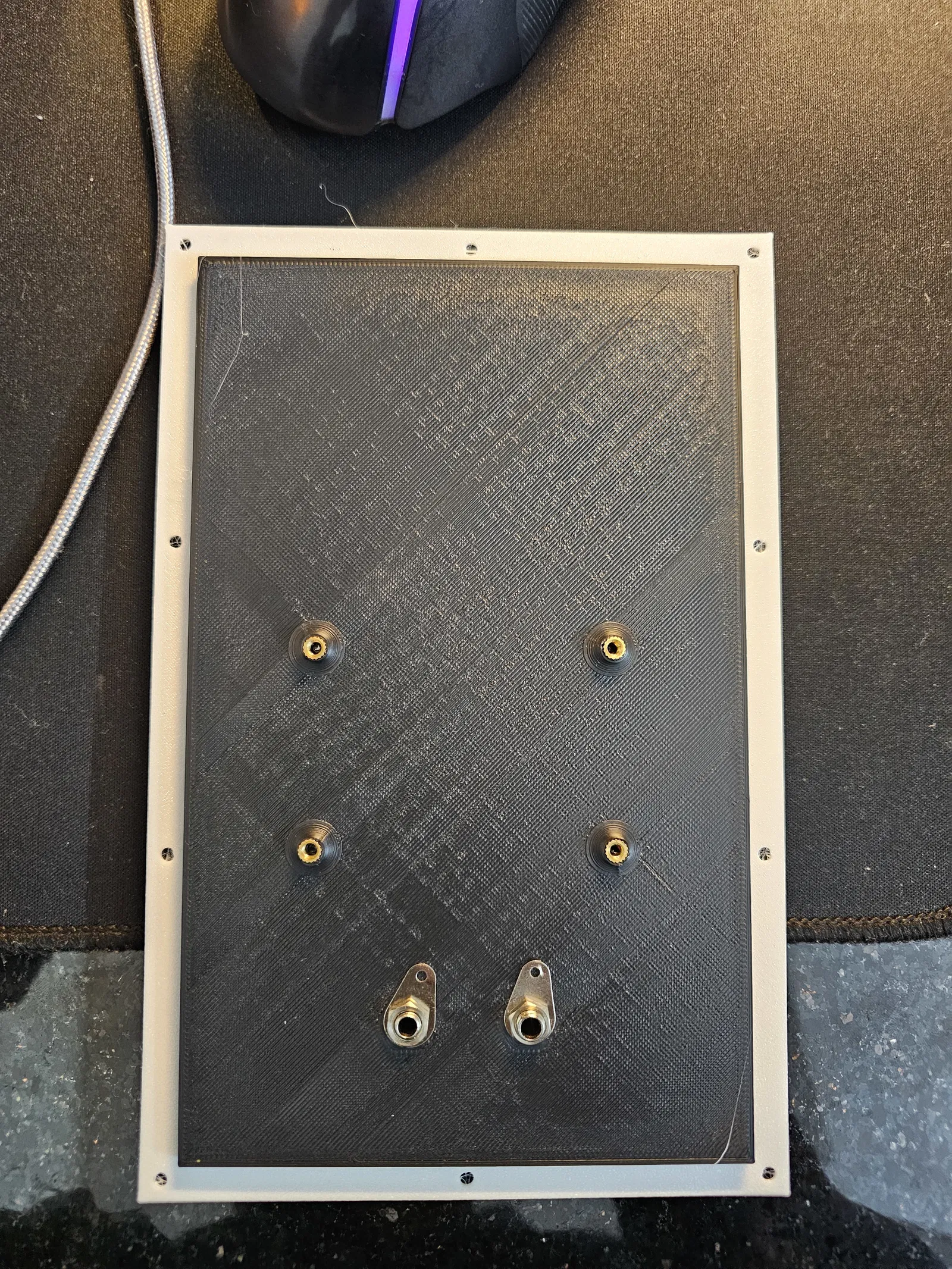

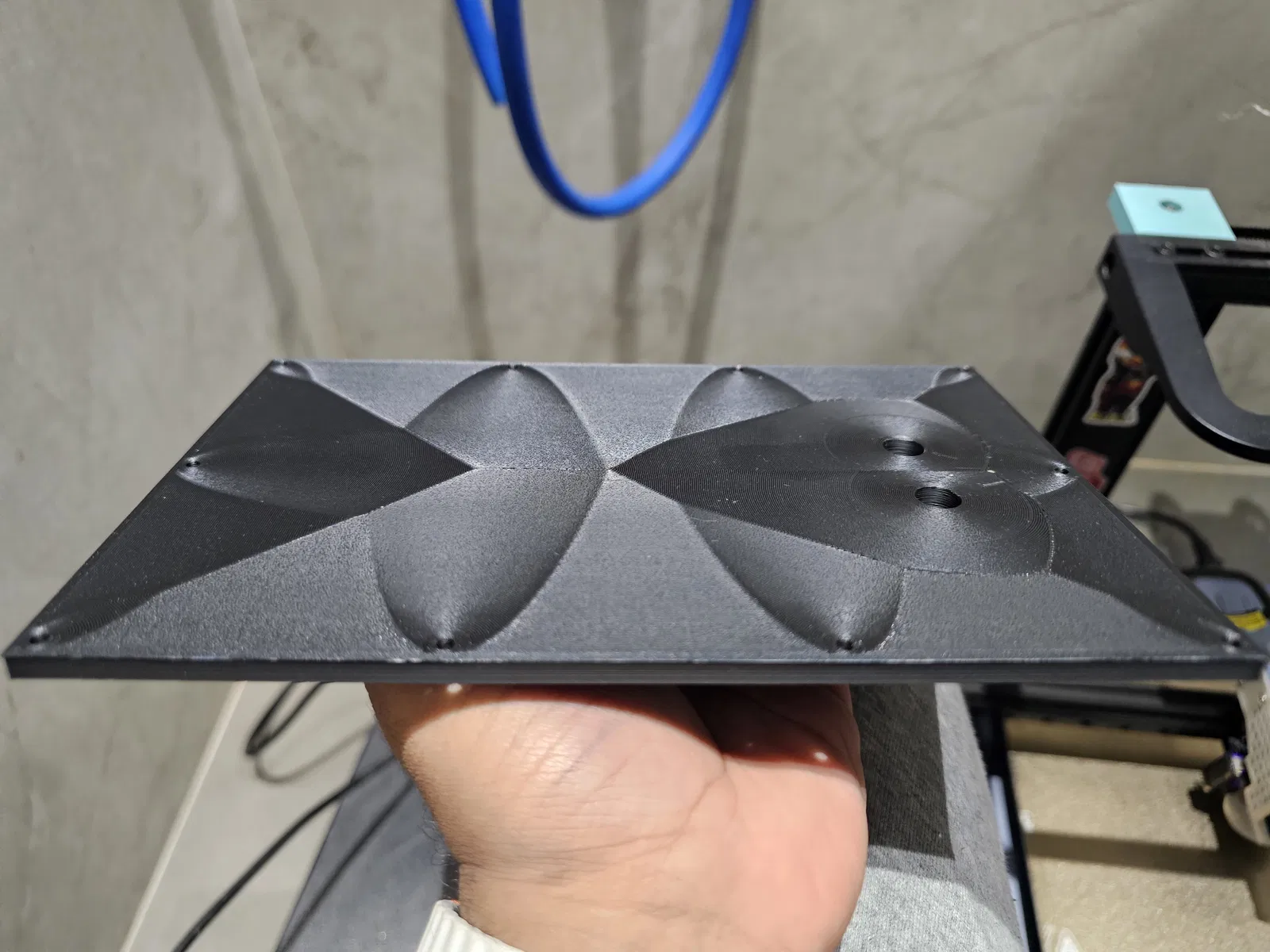

hivimainbox.stl = thân chính tweeter_replacement.stl = miếng bịt lỗ tweeter hivibackplategasket.stl = gasket nằm giữa tấm lưng và thân chính (TPU) hivim3ngasket.stl = gasket nằm giữa driver Hivi và thân chính hivitweetergasket.stl = gasket nằm giữa tweeter và thân chính hivispeakerbackplate.stl = tấm lưng chính
