Mô tả

Dự án này là một hệ khung (frame) modular in 3D, ý tưởng tương tự các thanh aluminum extrusion profile, nhưng có thể in hoàn toàn và dựa trên ống chữ nhật.
Khung được lắp bằng cách chỉ cần đẩy các beam “male” (có sẵn clip tích hợp) vào các khối góc và khối nối dài “female”, giúp bạn dựng nhanh các kết cấu nhẹ như hộp, vỏ nhỏ (enclosure) hoặc khung prototype.

Ghi chú khi in:
Thiết kế cho máy in FDM; khuyến nghị PLA hoặc PETG để có độ cứng và ổn định kích thước, ASA cho sử dụng ngoài trời và chịu nhiệt cao hơn.

Các lỗ theo phương thẳng đứng (in dọc trục Z) được canh kích thước để vừa khít ngay sau khi in, còn các lỗ theo phương ngang có thể cần vệ sinh nhẹ bằng dao rọc giấy (hobby knife) hoặc dũa nhỏ, tùy theo dung sai máy in của bạn.

Cơ chế clip/grabber “male” có một số overhang và móc nhỏ; tùy slicer và máy in, bạn có thể cần supports cho các chi tiết này (tùy chọn “supports from buildplate only” hoạt động khá ổn).

Bạn có thể phối nhiều chiều dài beam và nhiều kiểu corner khác nhau để dựng khung nhiều khoang (multi‑bay) hoặc nối nhiều khung lại với nhau.

Chi tiết Female
female extension 20mm.stl – khối nối dài ngắn 20 mm để nối các beam.

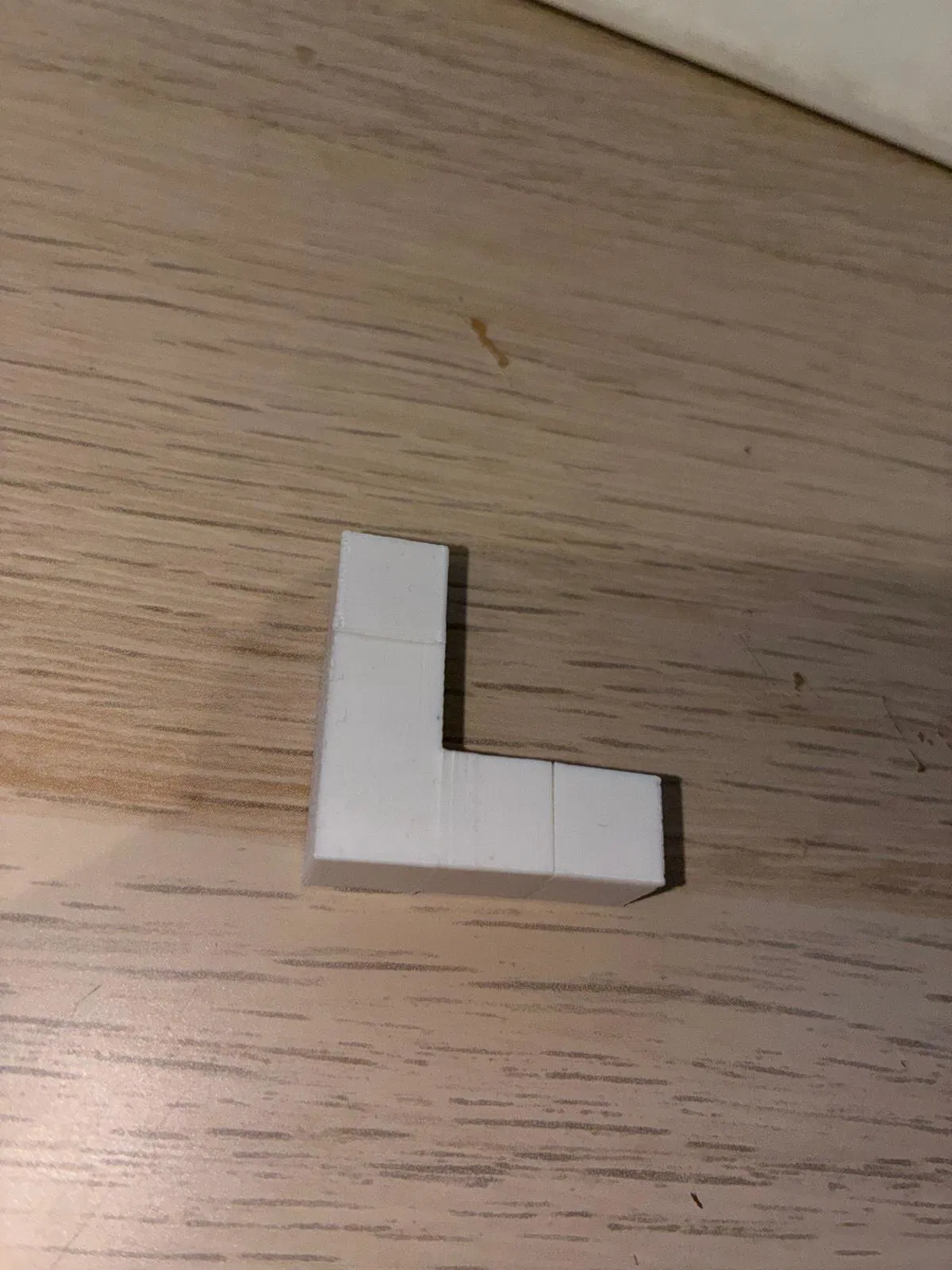

female corner x 2.stl – khớp góc 2 hướng (dạng L) để ghép hai beam vuông góc 90°.
female corner x 3.stl – khớp góc 3 hướng cho các góc hộp thông dụng (theo hướng X, Y và Z).
female corner x 4.stl – khớp 4 hướng cho các nút giao dạng dấu cộng.
female corner x 5.stl – khớp 5 hướng cho các nút phức tạp hơn.
female corner x 6.stl – khớp 6 hướng cho hub 3D đầy đủ, nơi các beam đi ra mọi hướng.

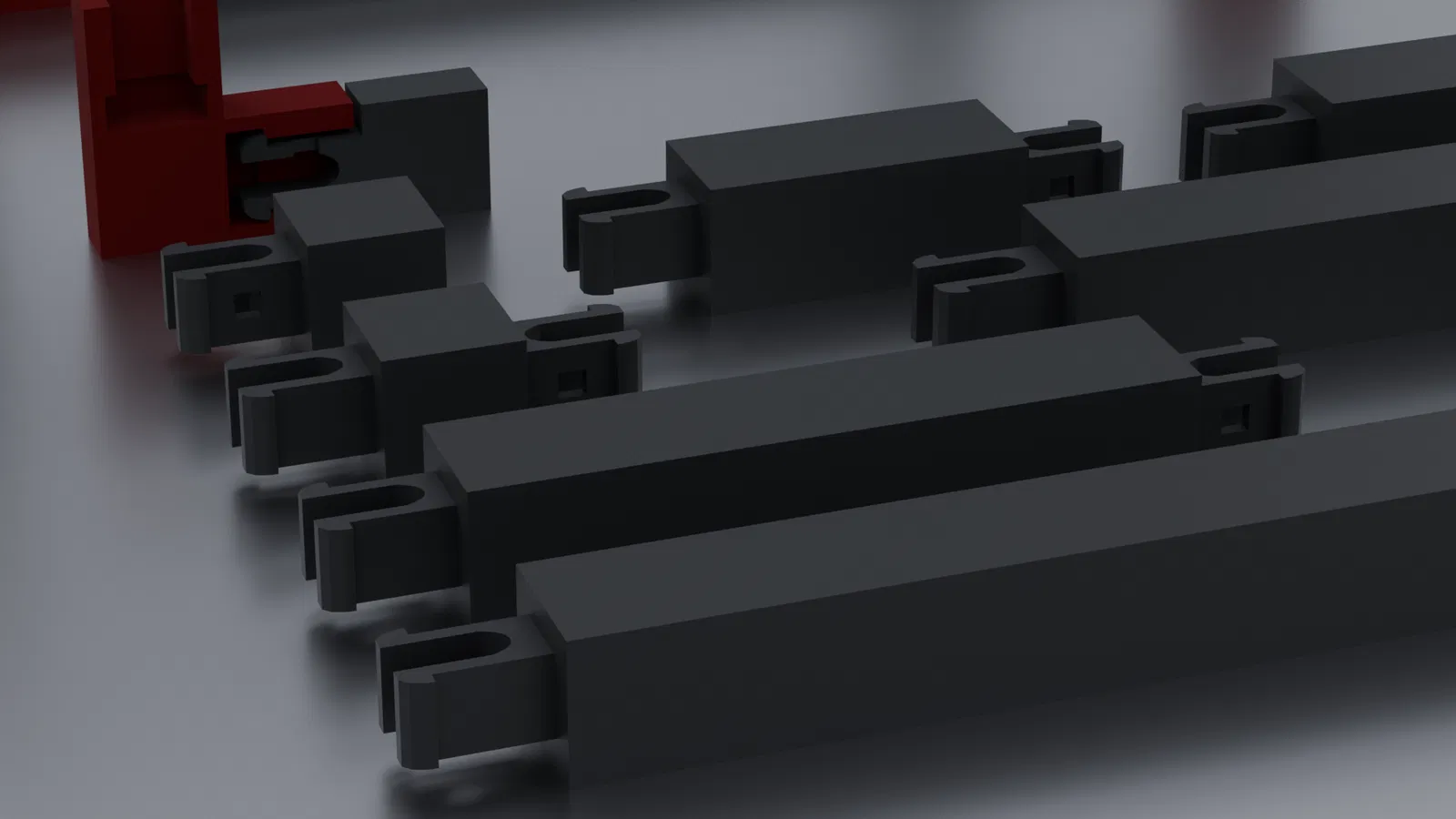

Chi tiết Male (beams)
male 10mm end.stl – đoạn đầu ngắn / beam cụt, hữu ích để test hoặc làm chi tiết nhỏ.
male 10mm double.stl – beam 10 mm hai đầu, có đầu nối male ở cả hai bên.
male 25mm double.stl – beam hai đầu 25 mm.
male 50mm double.stl – beam hai đầu 50 mm.
male 75mm double.stl – beam hai đầu 75 mm.
male 100mm double.stl – beam hai đầu 100 mm.
male 150mm double.stl – beam hai đầu 150 mm.
male 200mm double.stl – beam hai đầu 200 mm cho khung lớn hơn.
