Bẫy Ong Bắp Cày Châu Á Chọn Lọc (parametric) – Yet Another Selective Asian Hornet Trap

Đây là một bản remix từ đủ thứ mình gặp trên mạng. Vì không có cái nào hợp ý, mình làm lại từ đầu với mục tiêu đưa ra một giải pháp có thể tùy chỉnh. File parametric được làm bằng SolidWorks 2020, nên có thể chỉnh sửa bằng mọi phiên bản từ 2020 trở lên. Với anh/chị nào không có SolidWorks, mình đính kèm các mẫu dựng sẵn ở định dạng 3MF.

Ban đầu, mình tìm một phiên bản gắn được lên hũ/lọ có miệng “chuẩn” 82 mm. Giờ thì có thể tùy chỉnh (parameterize):

• đường kính: 82 hoặc 63 (phổ biến nhất),

• số vòng ren: 6 cho TO82, 4 cho TO63,

• đường kính cửa vào của bẫy và kích thước phần cone,

• số lỗ thoát cho các côn trùng nhỏ,

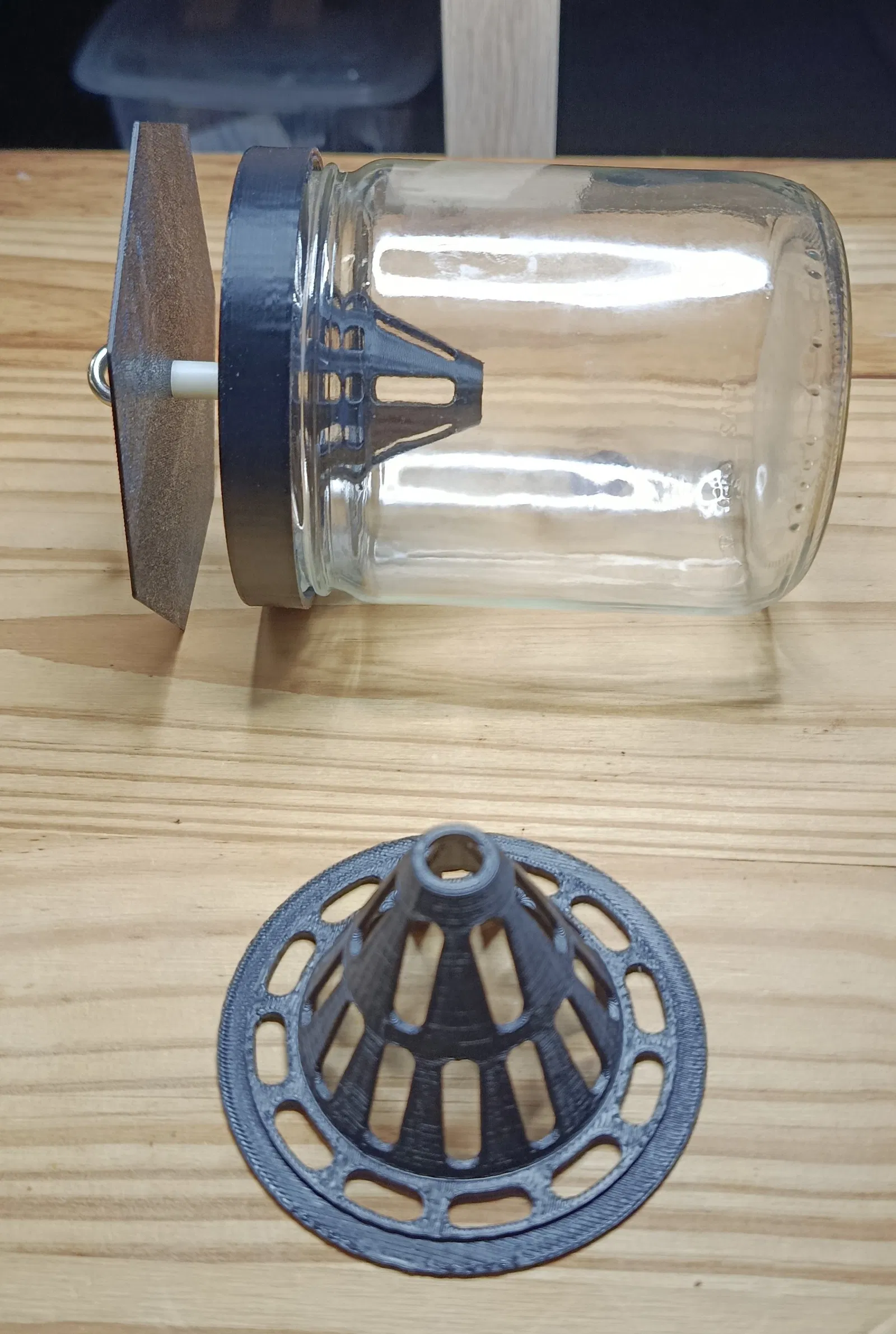

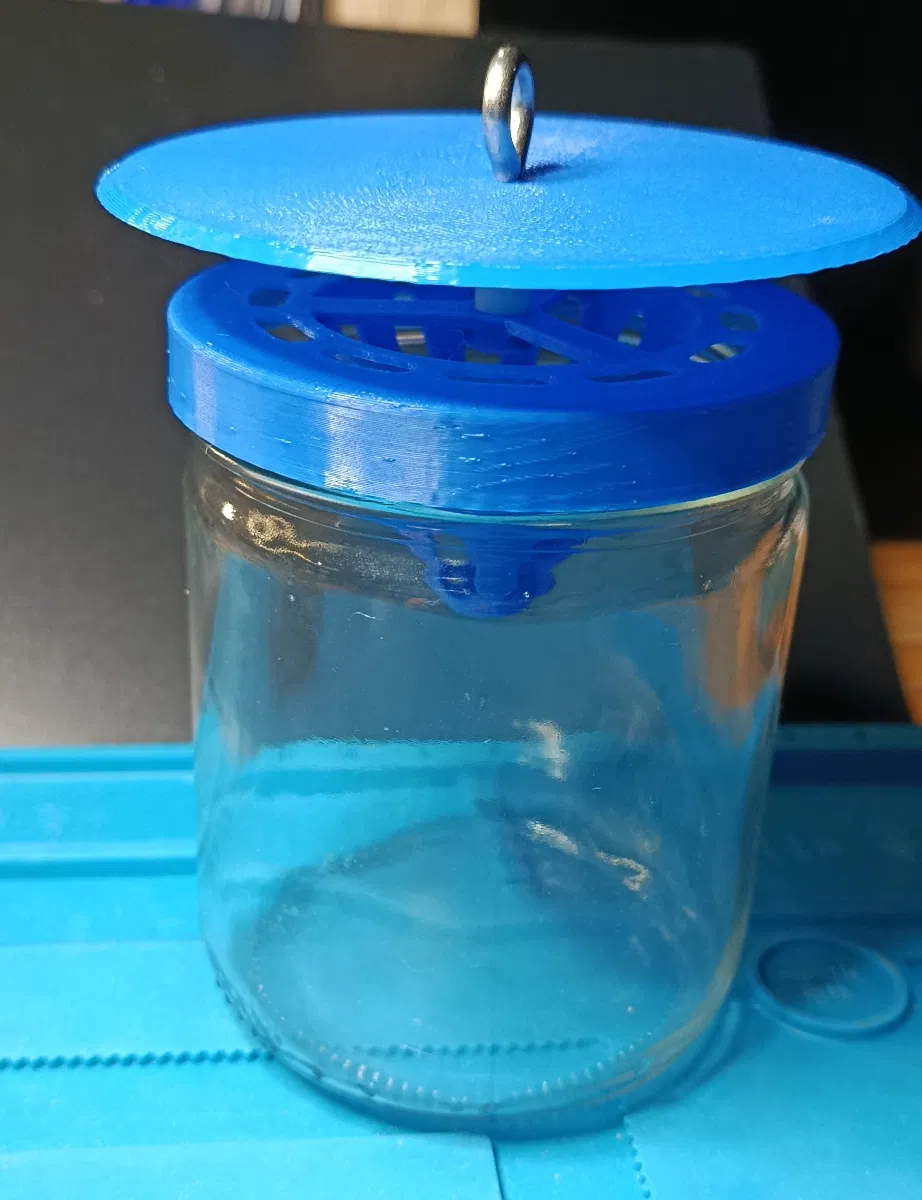

• kiểu “treo/lắp” (mounting): treo trung tâm với ê-cu M4 (xem ảnh), treo trung tâm với insert M4, treo ở 4 góc, hoặc dùng ngàm/tab để đặt lắp ngang.

Các ghi chú trong phần equations của SW chắc cũng khá dễ hiểu (xin lỗi, chúng đang là tiếng Pháp).

Đây là một bản remix từ nhiều mảnh ghép mình tìm được trên web. Vì không có cái nào phù hợp, mình bắt đầu lại từ đầu với ý tưởng cung cấp một giải pháp có thể cấu hình. File parametric được tạo bằng SolidWorks 2020, nên có thể chỉnh sửa bằng mọi phiên bản bằng hoặc mới hơn. Với những ai không có, mình có kèm các mẫu dựng sẵn định dạng 3MF.

Ban đầu mình cần một phiên bản vừa với các hũ có miệng “tiêu chuẩn” 82 mm. Giờ có thể tùy chỉnh:

• đường kính: 82 hoặc 63 cho các cỡ phổ biến,

• số vòng ren: 6 cho TO82, 4 cho TO63,

• đường kính cửa vào của bẫy và kích thước cone,

• số lỗ thoát cho côn trùng nhỏ,

• kiểu “mounting”: trung tâm dùng ê-cu M4 (xem ảnh), trung tâm dùng insert M4, ở 4 góc, hoặc có tab để lắp đặt theo phương ngang.

Phần chú thích trong các phương trình (equations) của SolidWorks chắc tương đối dễ tự hiểu (xin lỗi vì chúng là tiếng Pháp).

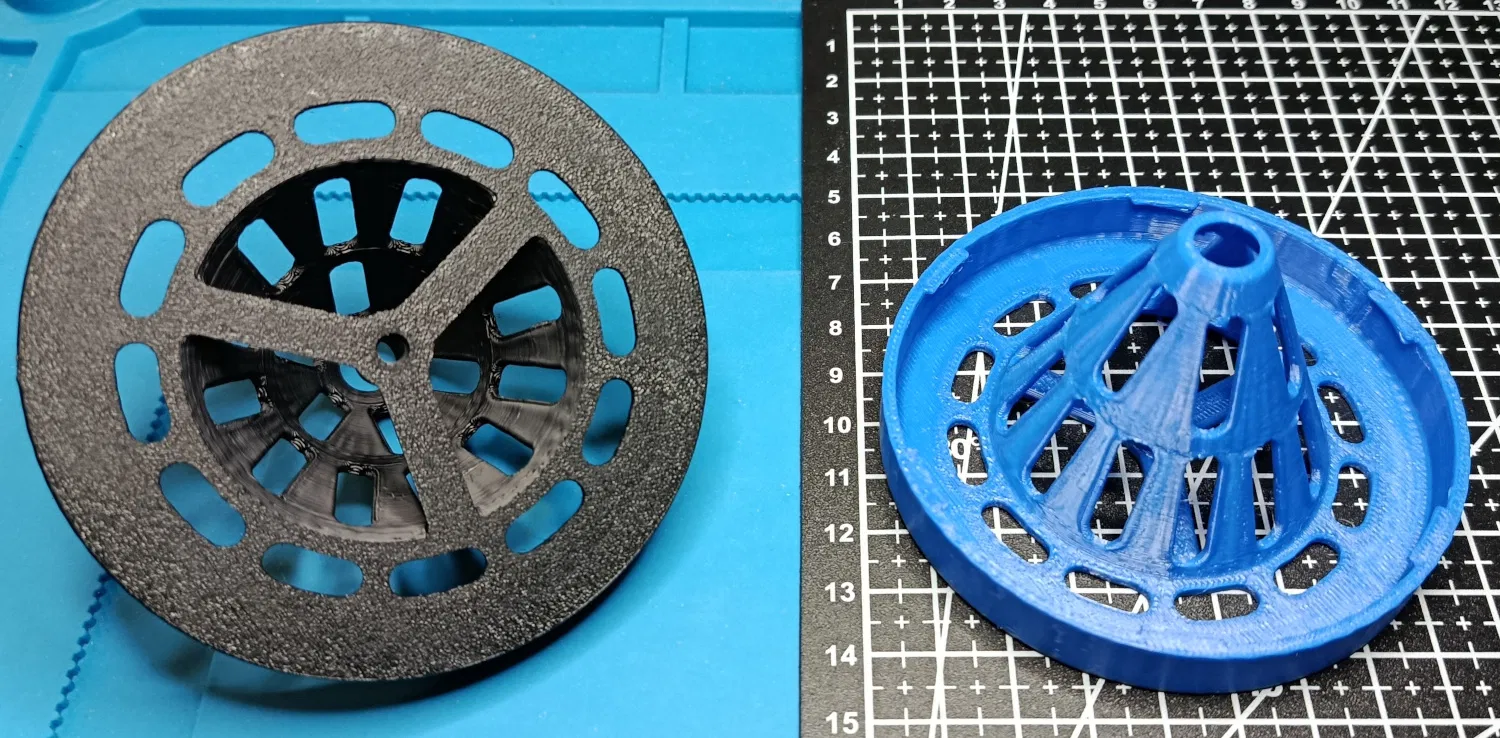

In với PETG (màu xanh) hoặc ASA (màu đen), nozzle 0.4mm, layer 0.2mm, không cần support.

In bằng PETG (xanh) hoặc ASA (đen), nozzle 0.4mm, layer 0.2mm, không cần support.
