siManthrop Wheelhub 70mm QR – Wheel hub gọn sau vô lăng tròn

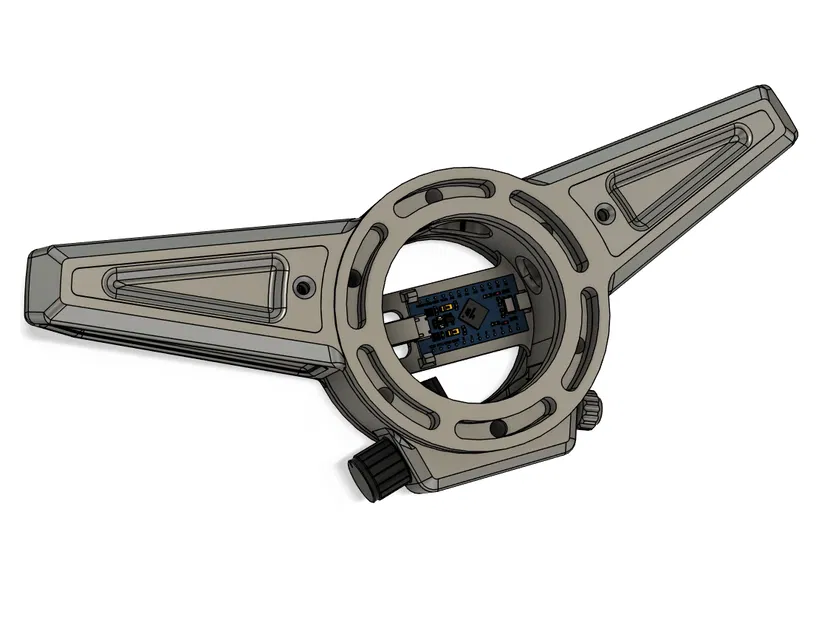

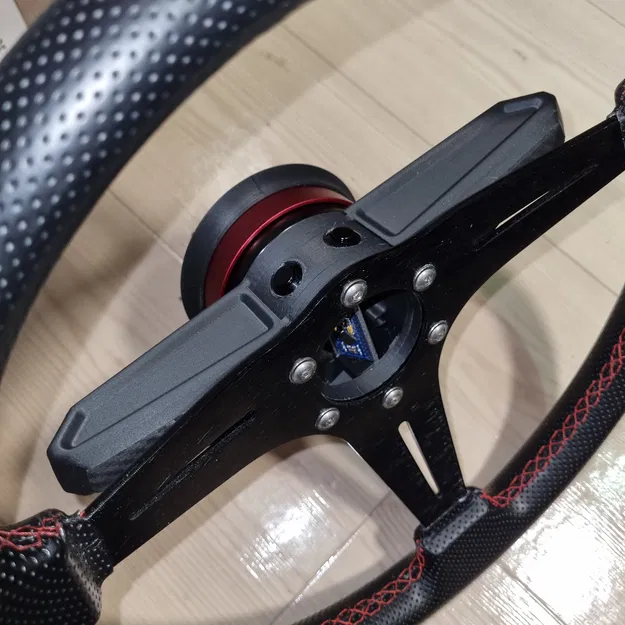

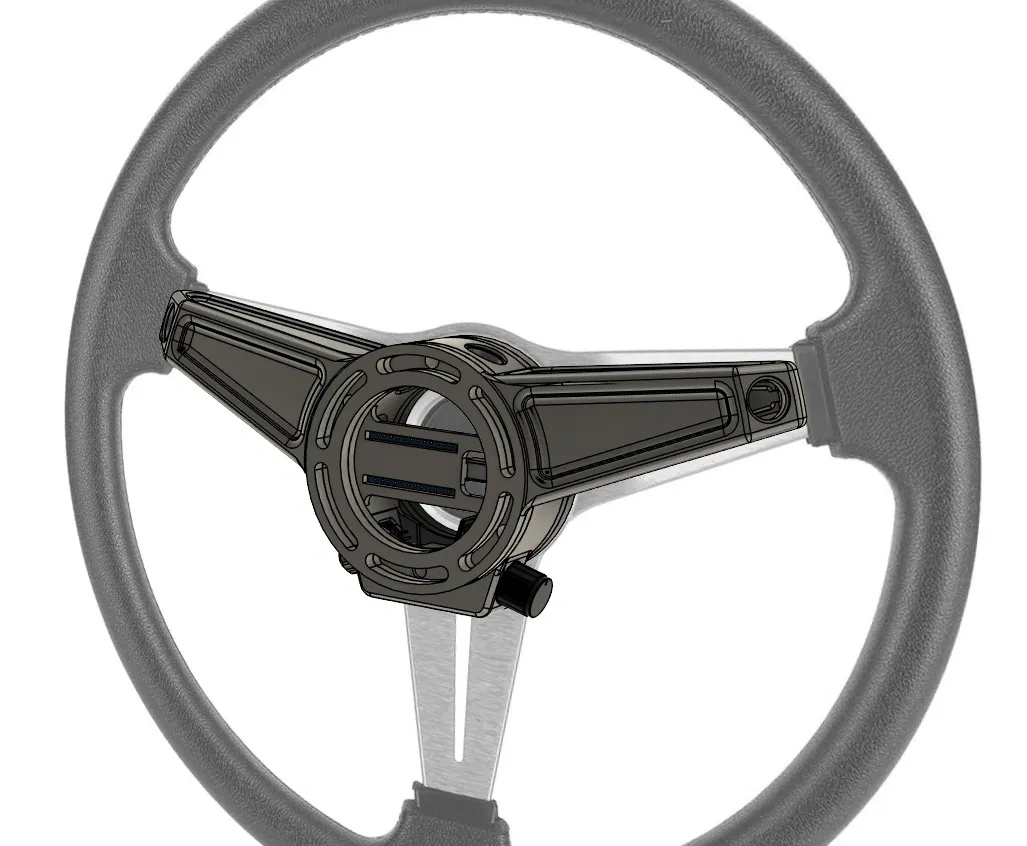

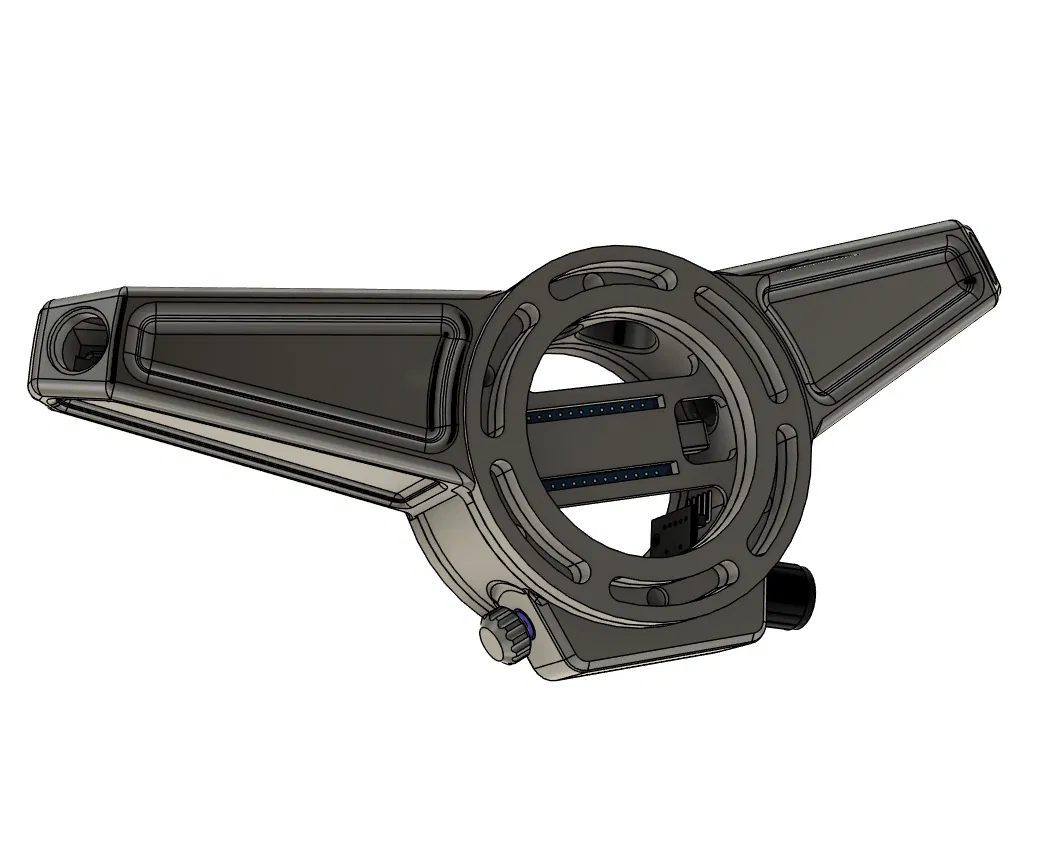

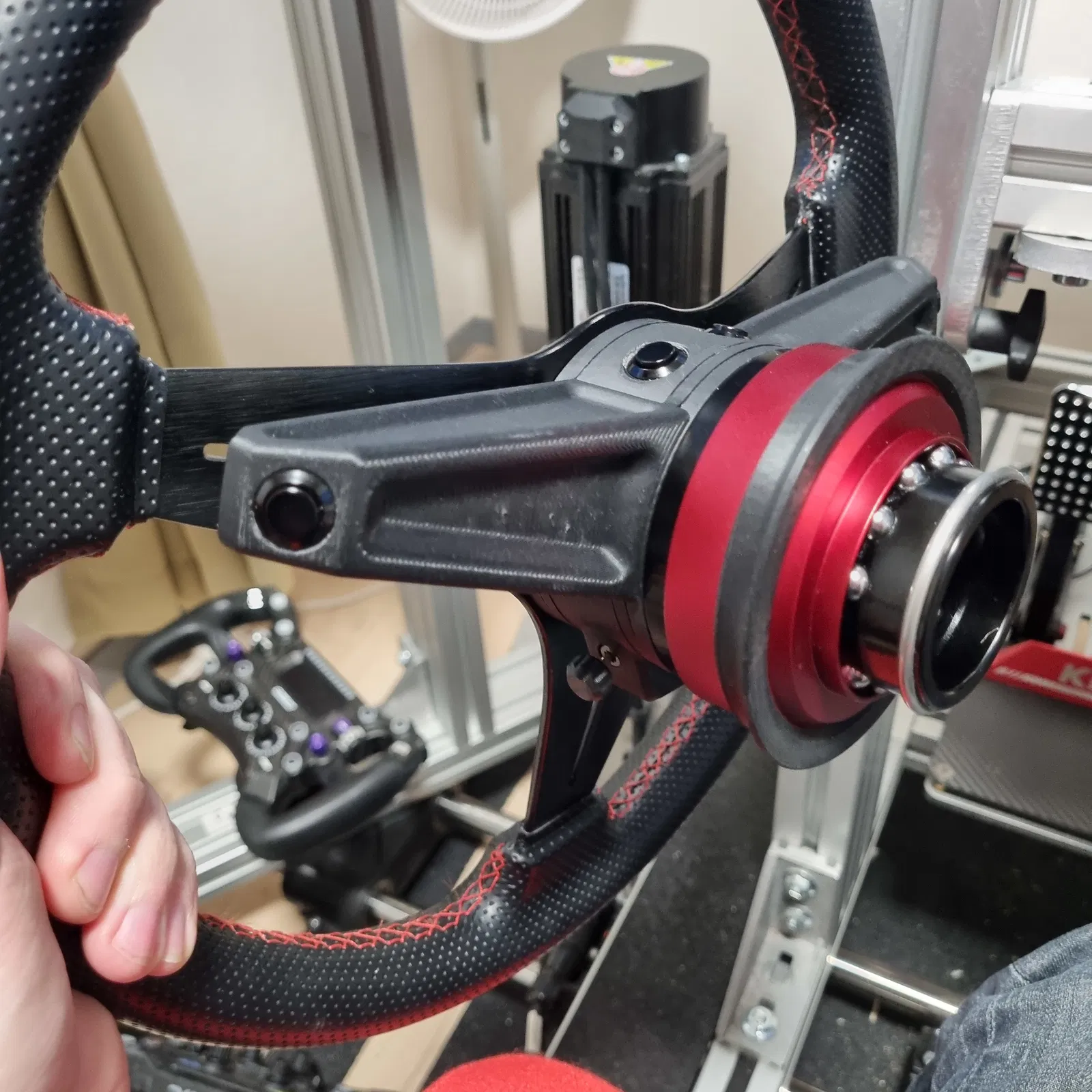

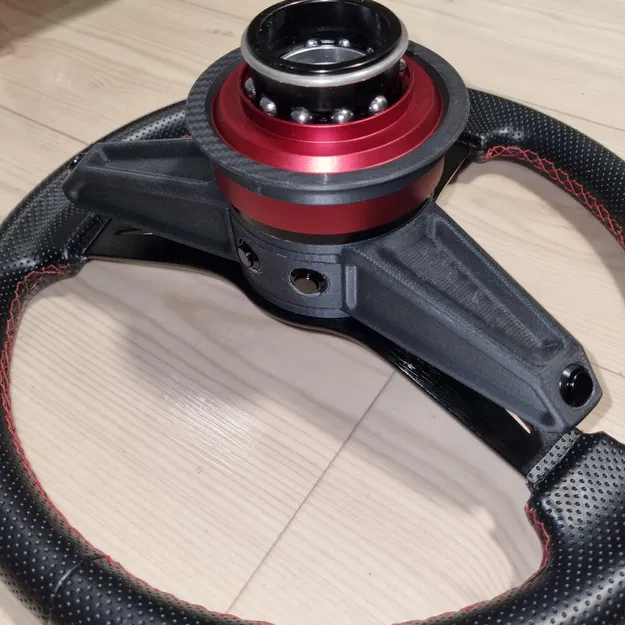

Mình thiết kế một wheel hub đơn giản, nhìn gọn gàng và “ẩn” phía sau vô lăng thể thao tiêu chuẩn nên không làm mất vẻ đẹp thanh thoát của vô lăng. Hai tay đòn bên trái và bên phải có thể xoay theo góc để canh theo loại vô lăng đang dùng hoặc vị trí bấm thuận tay nhất.

Features:
- 4 nút bấm
- Có thể dùng làm nút còi
- Công tắc 7 hướng (funky switch)
- Rotary encoder (có kèm push button)

Cực kỳ hữu dụng cho rally, off-road và oval khi dùng vô lăng thể thao dạng tròn. Ví dụ: tear-off visor, exit, push-to-talk, chọn menu, chỉnh brake balance, và còn nhiều thứ khác. Để build bộ vô lăng này, bạn cần có kiến thức về Arduino và Simhub.

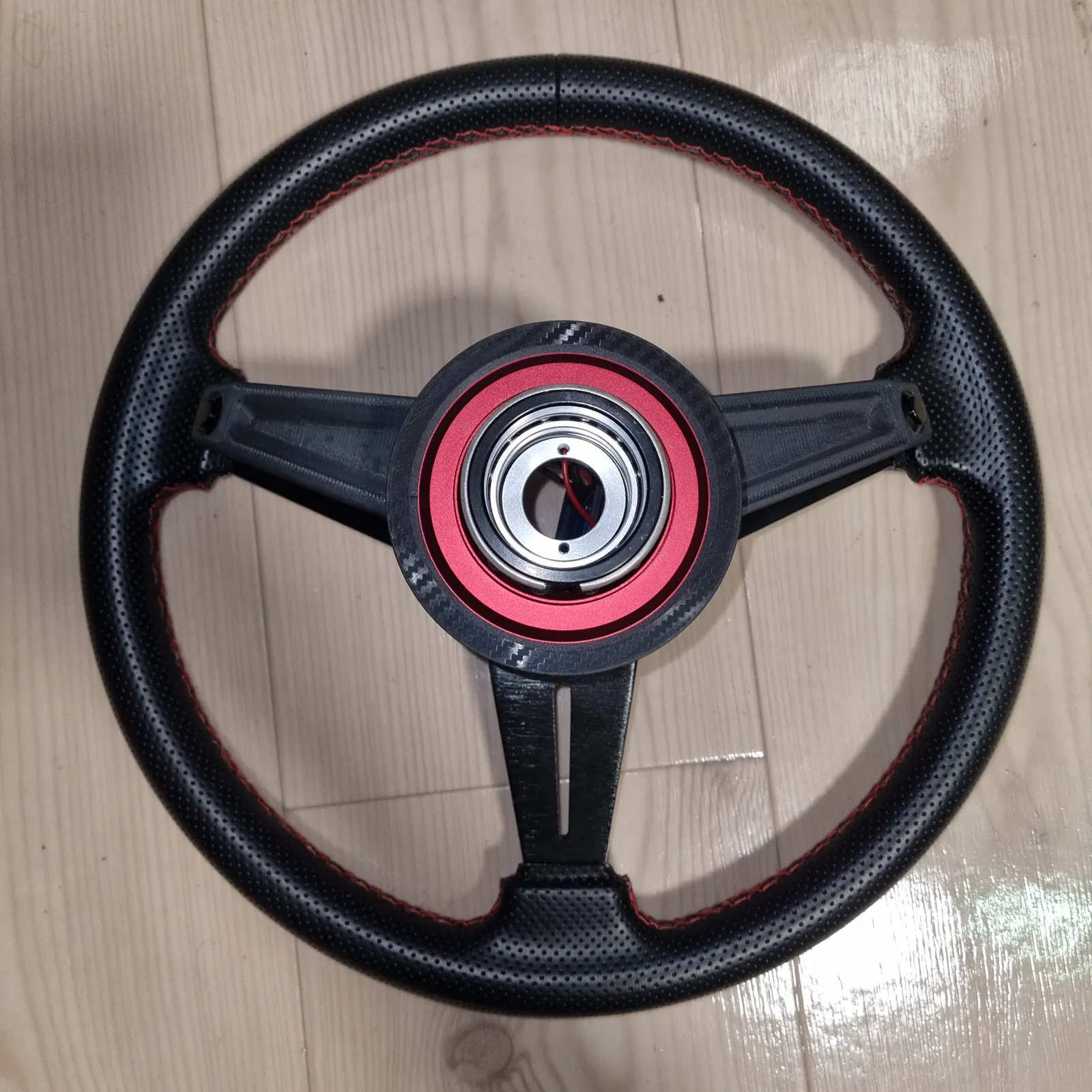

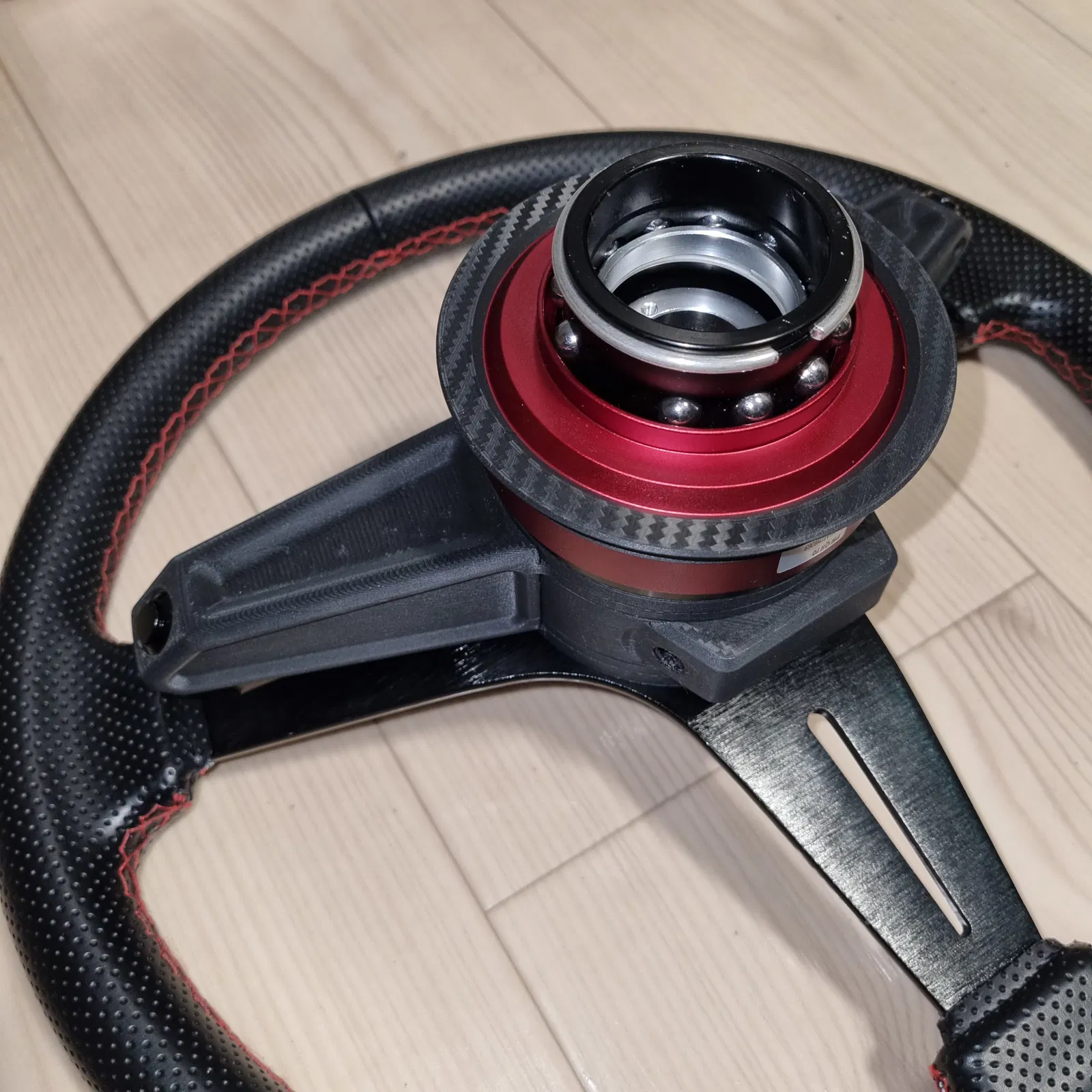

Độ dày (depth) của wheel hub là 40 mm. Dùng QR70 tiêu chuẩn và vô lăng mặt phẳng hoặc hơi lõm (slightly dished) thì bạn có thể đạt độ dày tương đương Simagic GT-Neo, Conspit 300GT, v.v. Mình nối Arduino trực tiếp với QR-PCB và USB-Passthrough, không có dây lòi ra ngoài và mọi thứ chạy ổn định, không gặp vấn đề gì.

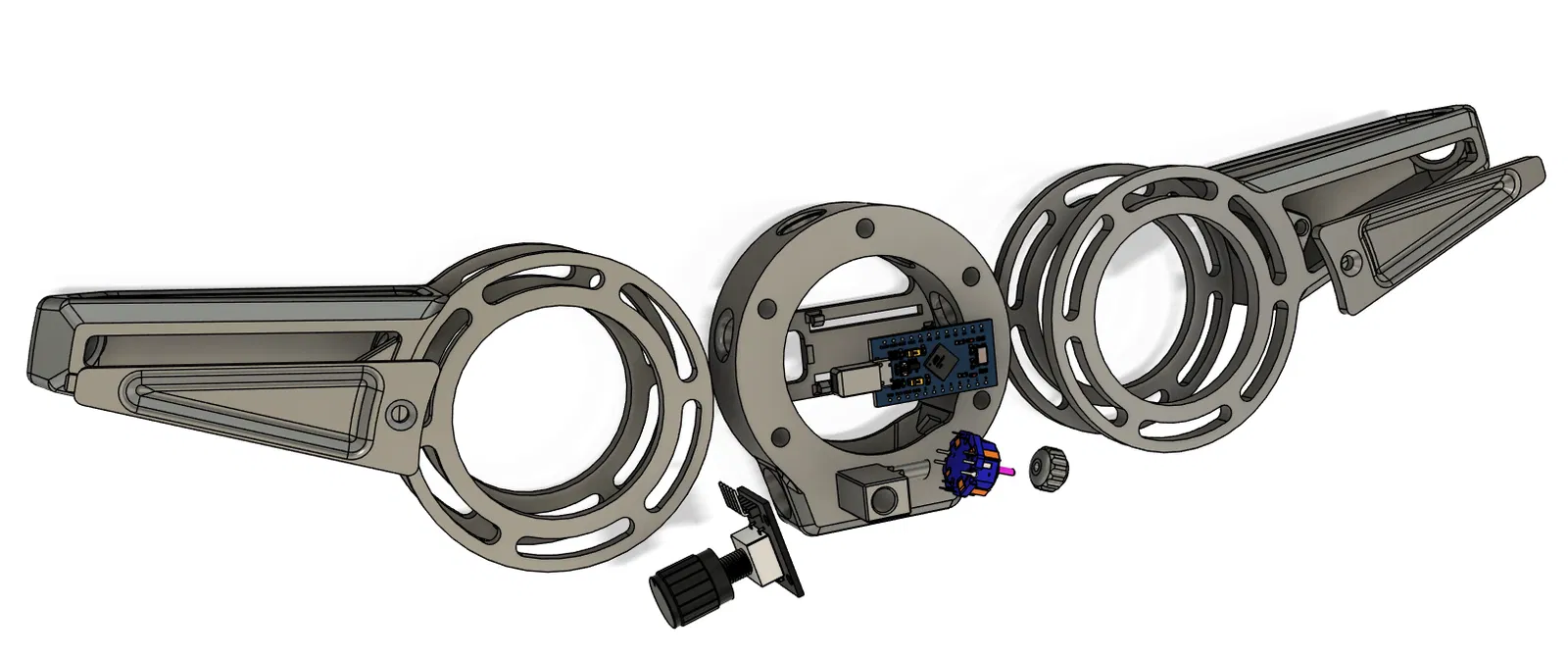

Needed Parts:
- 6x M5x50mm Countersunk
- 2x M3x8mm Countersunk
- 2x M3 short Heatinserts
- Arduino Pro Micro (USB-C)
- Rotary Encoder KY-040 (RLECS with Knob)
- 4Way Switch/Funkyswitch (LAMELLIS RKJXT1F42001)
- 4x 12mm Push Buttons (Kiligen pre wired)

In PLA là in đủ ngon rồi. Những loại filament khác như PETG, ASA hay thậm chí GF hoặc CF thì không cần thiết. Tuy nhiên, mình khuyên dùng 4Layers, bất kể bạn chọn filament nào.

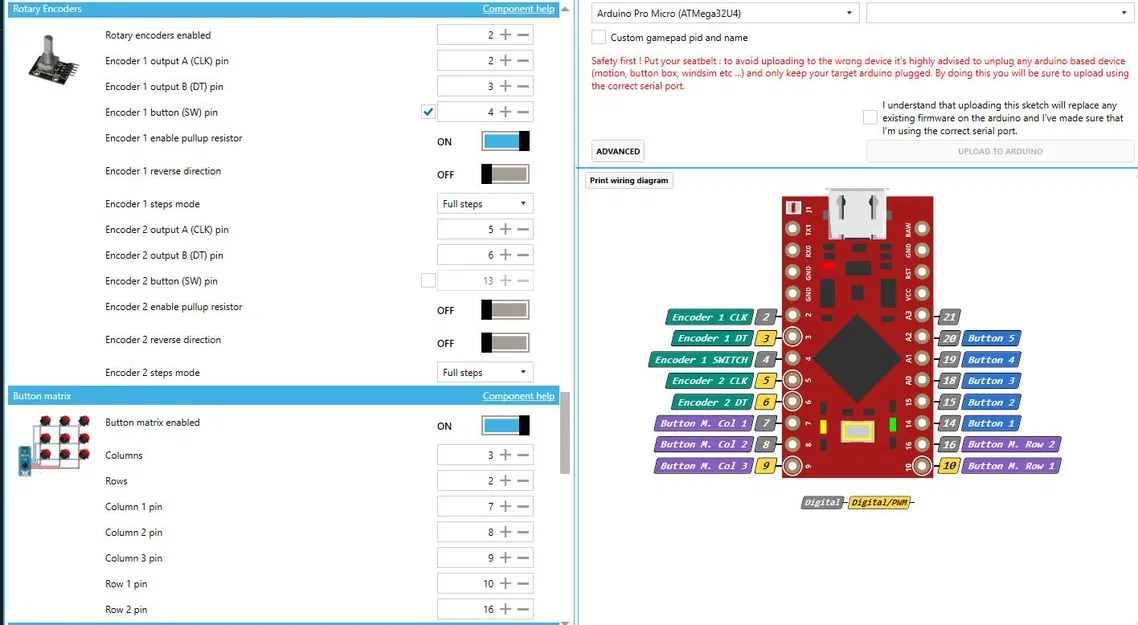

Phần đi dây bạn có thể làm theo ý mình và cấu hình dễ dàng bằng Simhub. 5 nút (4 nút + còi) có thể nối theo matrix, hai rotary encoders (rotary encoder có push button, còn Funkyswitch thì không), còn Funkyswitch thì mình nối riêng từng đường vào Arduino (5 chân nút) để code đơn giản hơn. Nếu bạn không rành Arduino coding thì bạn chỉ mất chức năng push button (cứ không nối nó là được). Mình có đính kèm cấu hình Simhub của mình.
