Giá gắn Loc-Line Shop Vac cho máy khoan bàn Powermatic (Loc-Line 80813)

Bộ Loc-Line 80813 Shop Vacuum Kit (mình để bạn tự search mã part đó nha) là một cách rất hay để thêm dust collection cho máy khoan bàn, nhưng cái mounting bracket đi kèm tự nó thì hơi ọp ẹp và cũng không thật sự có cách nào ngon để gắn trực tiếp lên bàn máy. Model này fit với Powermatic PM2800B của mình, nhưng mình đã để đường kính cột (column diameter) thành biến số nên bạn có thể chỉnh lại cho máy khoan bàn của bạn với chút tinh chỉnh (các fillet và vài thứ khác sẽ bị “rối” nếu đường kính thay đổi quá nhiều).

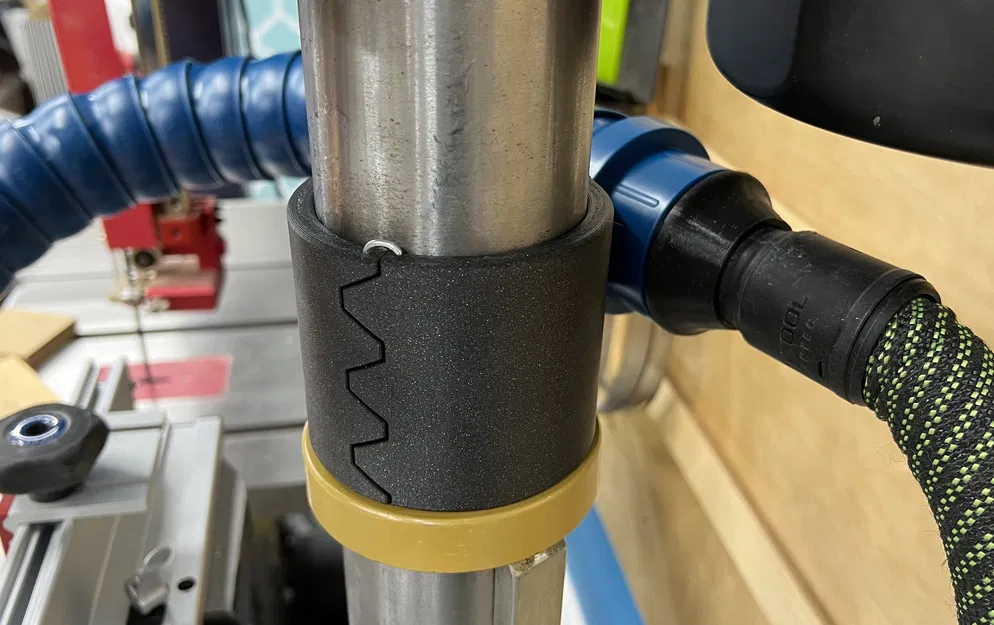

• Phần “hinge” chỉ dùng một đoạn dây thép mạ kẽm 12 gauge. Nó không được thiết kế để bung/mở ra.

• Adapter Loc-line được bắt bulông vào lỗ còn lại bằng một cặp ốc ¼" đầu lục giác (dài ít nhất 1"), kèm đai ốc đặt trong các hốc (cutout) có sẵn.

Mình chừa góc/khoảng cách đủ để có thể gắn adapter ống hút bụi 2.5"-to-4", nhưng vì thật ra không có lợi gì khi “thắt” một hệ dust collector lớn xuống nhỏ vậy, nên mình chỉ dùng với máy hút bụi (shop vac) bình thường (thông qua vì hãng đó… hay làm kích thước hơi lạ).

Updates:

• 2026-01-26

  • Thiết kế lại khá nhiều thứ từ đầu để fit được nhiều đường kính hơn

  • Đăng thêm bản post 81mm (Powermatic MB2800B) và 65mm

Bạn có thể xem source của model này trên Onshape ở đây. Tiếc là CAD có một số vấn đề dependency, nên để đổi đường kính bạn cần sửa cả parameter Post Diameter trong part studio và trong Assembly Context:

Chỉnh hơi mất công, nên nếu bạn gặp khó thì cứ nhắn DM cho mình hoặc để lại comment, mình có thể hỗ trợ làm đường kính theo yêu cầu. Tầm 50–200mm là làm được.
