Vỏ Kulp K64D-B Case treo tường dạng bấm khớp (2 mảnh, không dùng ốc)

Kulp K64D-B Wall-Mount Snap Case (Trong nhà, PETG)

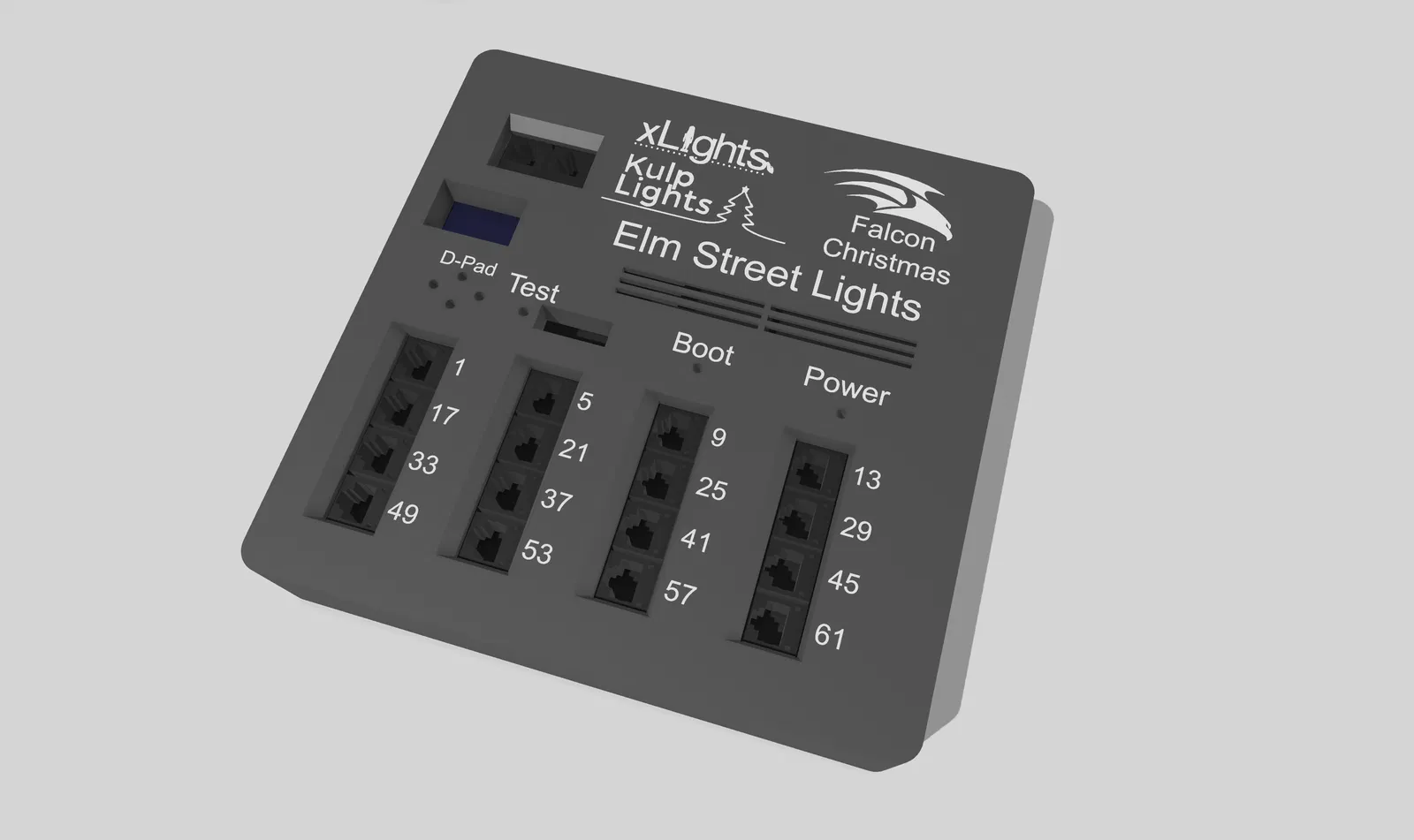

Đây là vỏ treo tường 2 mảnh, không dùng ốc được thiết kế riêng cho bộ điều khiển Kulp K64D-B dùng trong các hệ thống hiển thị xLights.

Thiết kế ưu tiên dễ lắp, gắn gọn gàng, và bảo trì không cần dụng cụ cho các setup điều khiển show trong nhà.

Tổng quan thiết kế

• Thiết kế 2 mảnh: đế + nắp bấm (snap-on)

• Đế bắt lên tường bằng ốc (có sẵn lỗ bắt)

• Bo K64D-B bấm khớp vào đế — không cần ốc bắt bo

• Nắp bấm chắc vào đế — không cần ốc bắt nắp

• Chỉ dùng trong nhà

Lưu ý quan trọng khi lắp ráp

Các ngàm/clip giữ bo được thiết kế để dán keo vào phần đế (khuyến nghị keo CA hoặc epoxy).

Cách này giúp clip không bị lỏng theo thời gian khi thao tác gắn/tháo bo.

Khuyến nghị in

• Vật liệu: PETG (khuyến nghị)

• Hướng in: In cả 2 phần nằm phẳng trên build plate

• Supports: Không cần

• Infill: 20–30%

• Perimeters: 3–4 để tăng độ cứng và độ bền phần ngàm bấm

Trường hợp sử dụng

Phù hợp cho:

• Tủ thiết bị show

• Phòng điều khiển trong nhà

• Tủ/khay Structured wiring

• Setup bộ điều khiển xLights treo tường

Không dành cho môi trường ngoài trời hoặc nơi ẩm ướt.

Bối cảnh dự án

Mẫu này thuộc một hệ thống tiêu chuẩn hóa lớn hơn mà tôi dùng cho show đèn lễ Generation 2. Thiết kế tập trung vào tính mô-đun, khả năng bảo trì trong thời tiết lạnh, và ưu tiên thay thế nhanh (swap-first) hơn là sửa chữa tại chỗ.

Tài liệu thiết kế đang cập nhật, ghi chú kiến trúc hệ thống, và các phiên bản tương lai được đăng trên Patreon.
