Mẫu Bo Mạch Kulp K64D-B (Kulp K64D-B Board Model)

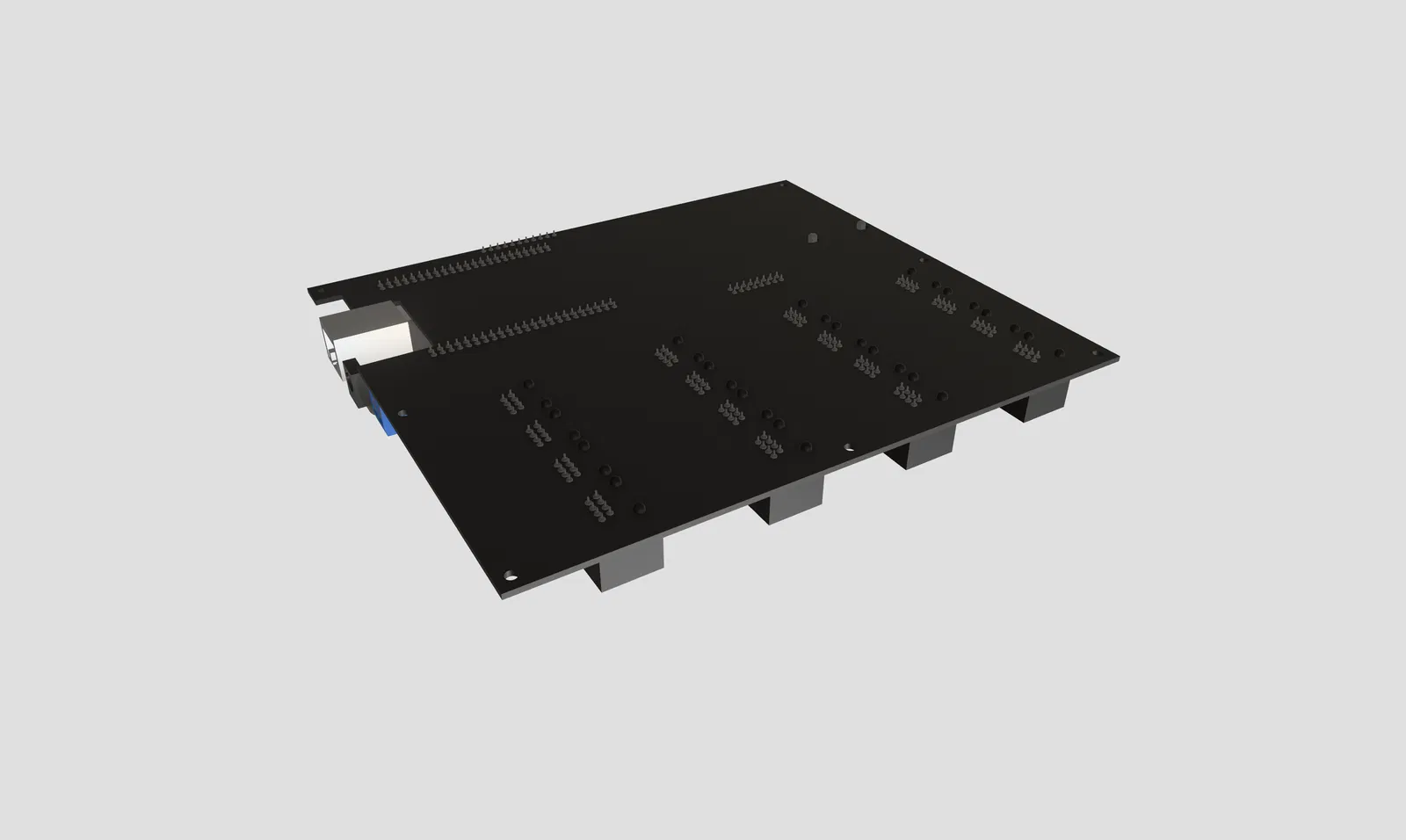

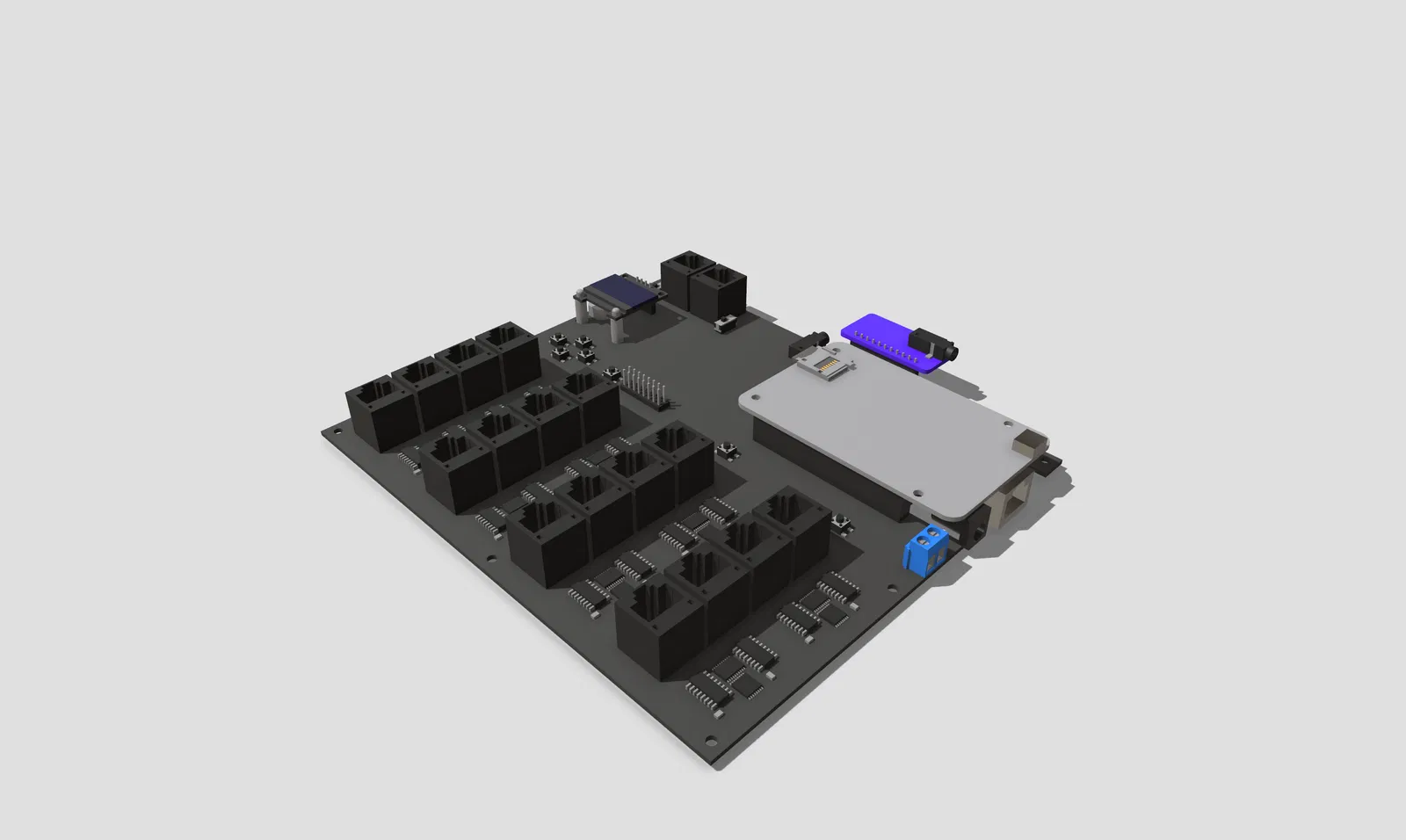

Kulp K64D-B Controller – Mẫu 3D tham chiếu

Đây là một mẫu 3D tham chiếu đúng kích thước (dimensionally accurate) của bo mạch điều khiển Kulp K64D-B, dùng cho thiết kế vỏ/case, dựng enclosure và kiểm tra độ vừa (fit verification).

Mẫu này được mình tạo và sử dụng trong quá trình thiết kế case treo tường K64D-B dạng snap-fit, và mình chia sẻ riêng để ai đang thiết kế mount, enclosure hoặc bố trí (layout) của riêng mình có thể dùng.

Mục đích sử dụng

• Thiết kế enclosure và vỏ/case

• Kiểm tra khoảng hở (clearance) và độ vừa (fit)

• Xác nhận ý tưởng gá lắp (mounting concept)

• Dựng mockup CAD và lên kế hoạch bố trí (layout planning)

File đi kèm

• Có kèm file STEP để import dễ dàng vào đa số công cụ CAD

• Có thể sẽ cung cấp thêm các định dạng khác để tiện sử dụng

Lưu ý quan trọng

• Không phải model chính thức từ nhà sản xuất

• Hình học được đơn giản hoá khi phù hợp

• Chỉ dùng làm tham chiếu cơ khí

• Không phù hợp để chế tạo PCB hoặc phân tích điện

Tương thích

• Dùng ổn trong Fusion 360, FreeCAD, SolidWorks, Shapr3D và các công cụ CAD tương tự

• Tỷ lệ và vị trí lỗ/mount bám sát bo mạch thực tế để phục vụ làm enclosure

Bối cảnh dự án

Mẫu này là một phần của hệ thống chuẩn hoá lớn hơn mà mình dùng cho show đèn Noel Generation 2. Thiết kế tập trung vào tính module, dễ bảo trì trong thời tiết lạnh, và ưu tiên thay nhanh (swap-first) thay vì sửa chữa tại chỗ.

Tài liệu thiết kế đang cập nhật, ghi chú kiến trúc hệ thống và các phiên bản tiếp theo được đăng trên Patreon.
