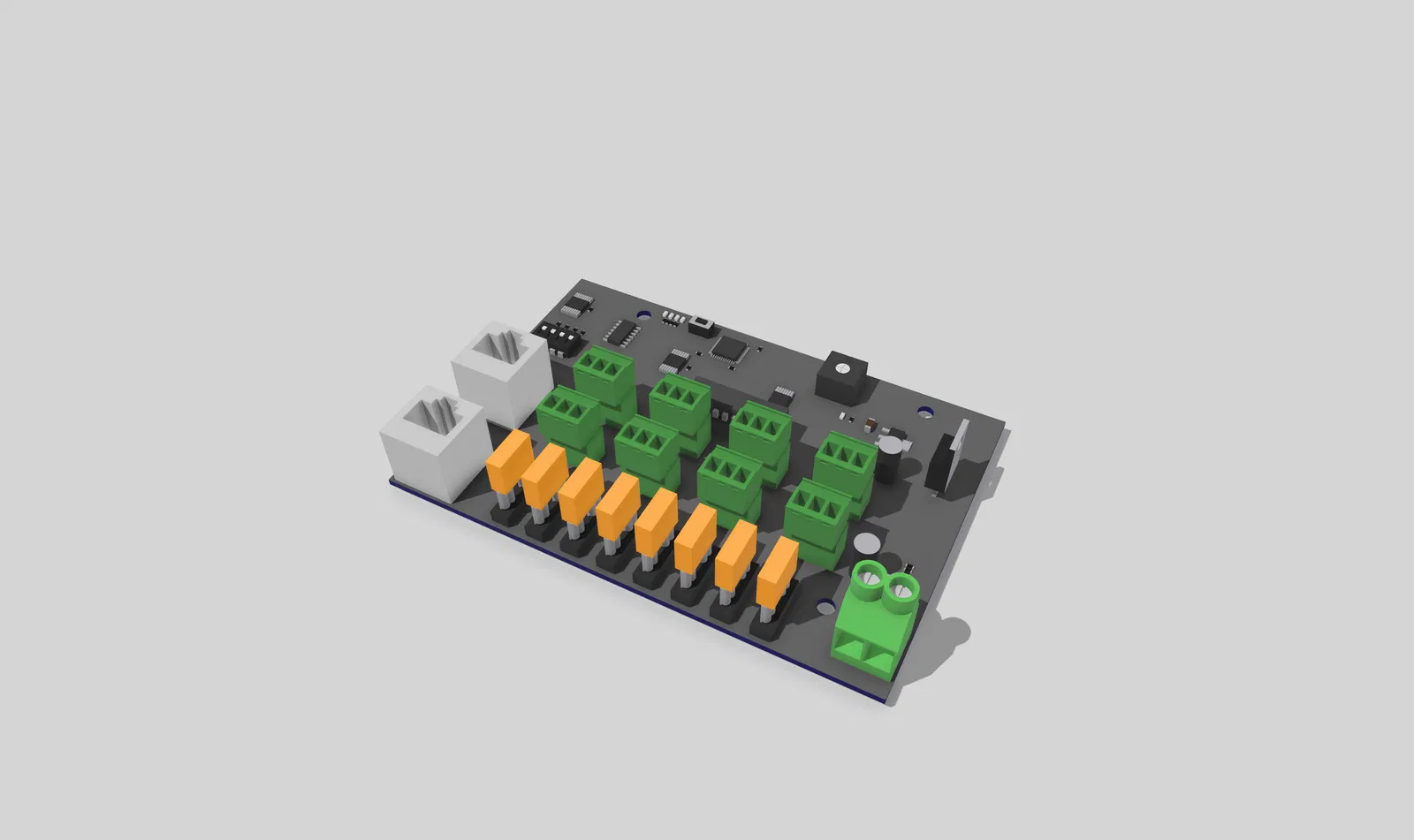

Đây là mẫu tham chiếu cơ khí 3D của Falcon SRx2 v4 receiver board, dùng cho thiết kế vỏ (enclosure), bố trí lỗ/gá lắp (mounting), và kiểm tra độ vừa khít (fit verification).

Model tập trung vào hình học bên ngoài, vị trí lỗ bắt vít/gá lắp, và vị trí các connector để bạn lên kế hoạch làm vỏ receiver theo nhu cầu mà không phải đo đi đo lại bo mạch thật. File được cung cấp như tài liệu tham chiếu thiết kế, không phải mô hình chức năng hay mô phỏng điện.

Mục đích sử dụng

• Thiết kế vỏ/hộp receiver tuỳ biến

• Lên layout gá treo lên tường hoặc panel

• Kiểm tra khoảng hở cho connector và dây cáp

• Trực quan hoá trong CAD và test fit

Lưu ý quan trọng

• Chỉ dùng làm tham chiếu cơ khí

• Không phải model chính thức từ hãng Falcon

• Hình học có thể được đơn giản hoá khi phù hợp

• Không phù hợp cho chế tạo PCB hoặc phân tích điện

File bao gồm

• Chỉ có file STL (để xem trực quan và test fit)

👉 File STEP chỉnh sửa được và file Shapr3D gốc có trên Patreon cho các tier đủ điều kiện.

File trên Patreon có model được tô màu (colorized) để dễ phân biệt bo mạch, connector và linh kiện khi thiết kế.

Vì sao ở đây chỉ có STL

Để phần tải về công khai gọn nhẹ và dễ tiếp cận, listing này chỉ bao gồm file STL.

Các định dạng CAD có thể chỉnh sửa và có màu (STEP + Shapr3D) được cung cấp qua Patreon để hỗ trợ việc phát triển và cập nhật liên tục.

Bối cảnh dự án

Model này là một phần của hệ thống tiêu chuẩn hoá lớn hơn mà tôi dùng cho chương trình đèn lễ Generation 2. Thiết kế ưu tiên tính module, khả năng bảo trì trong thời tiết lạnh, và chiến lược “đổi nhanh” (swap-first) thay vì sửa chữa tại hiện trường.

Tài liệu thiết kế đang cập nhật, ghi chú kiến trúc hệ thống và các phiên bản tương lai được đăng trên Patreon.

🔗 https://www.patreon.com/cw/ElmStreetLights

Sự ủng hộ giúp tài trợ cho việc làm prototype, phần cứng và tiếp tục phát triển thiết kế.
