Nắp che & chân đỡ CFT1 (CFT1 Cover and Stand)

Nắp che kiêm chân đỡ cho máy thu phát CFT1 do KM4CFT thiết kế.

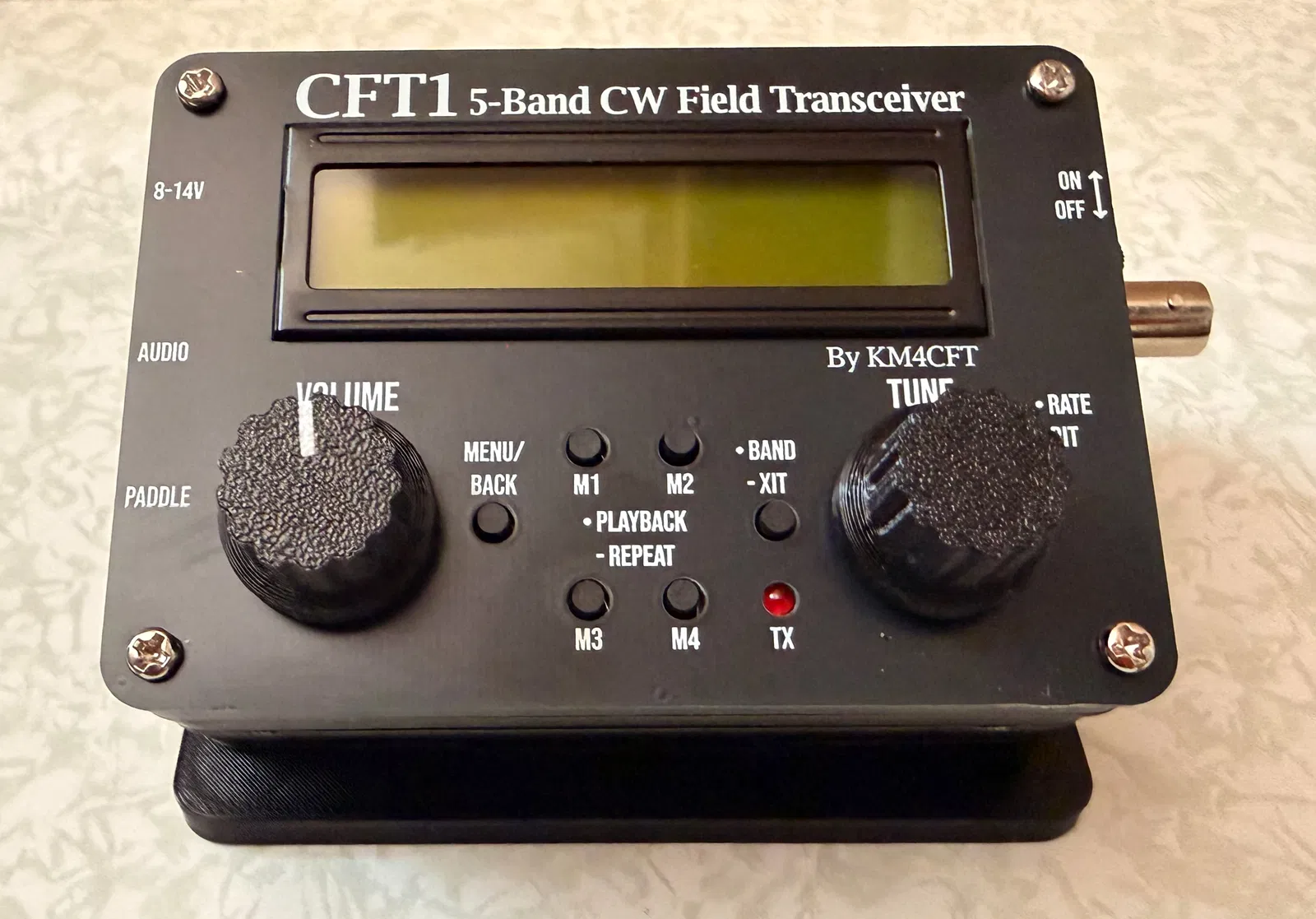

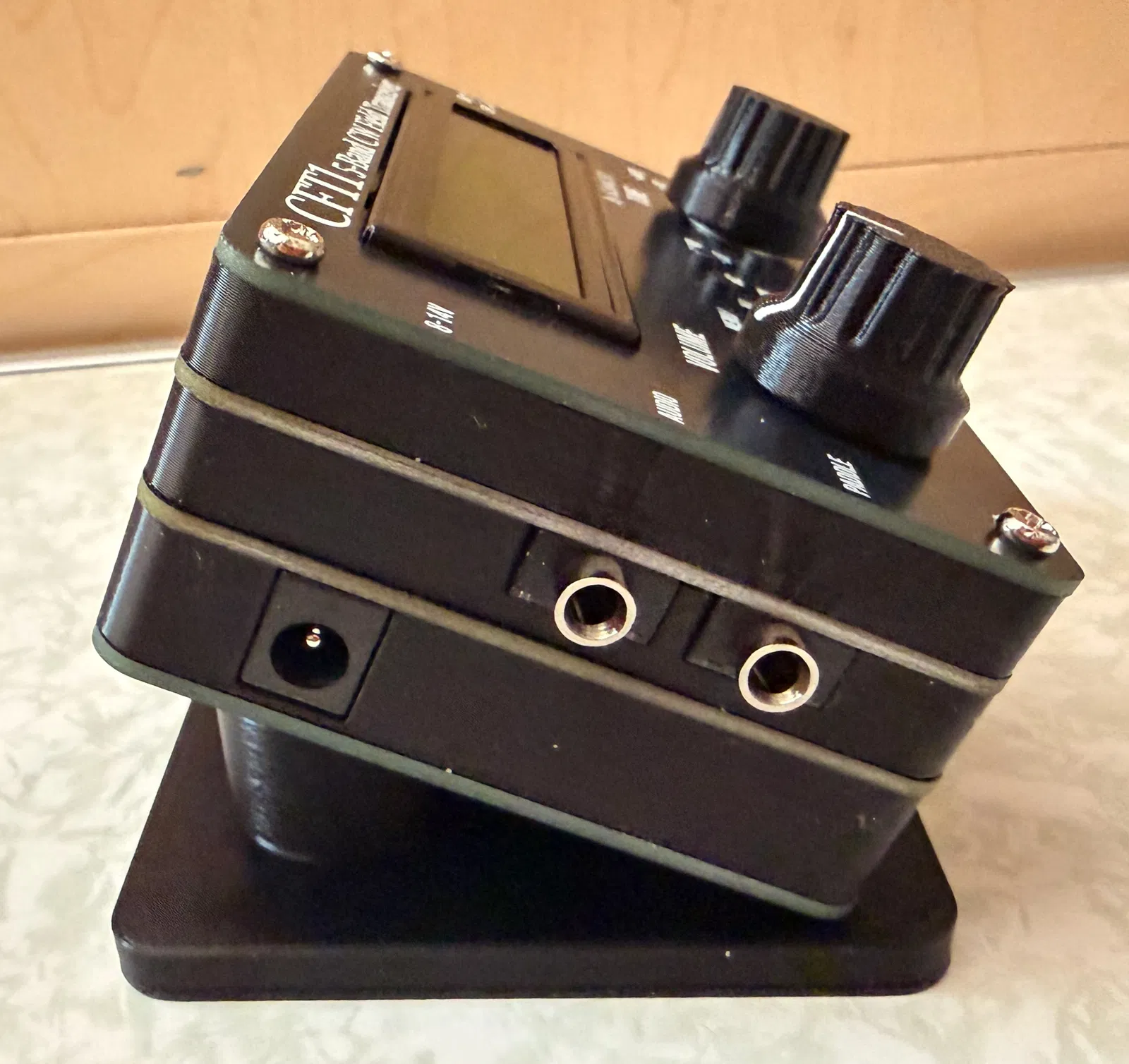

Ngoài thị trường cũng có vài lựa chọn hay, nhưng mình muốn thêm một số tính năng khác. Phần nắp che ôm xuống hai bên thân máy một chút. Nhờ vậy nó hạn chế bị trượt ngang, đồng thời bảo vệ các núm vặn tốt hơn khi bị tì lực theo phương ngang. Mình cũng làm một gờ nhỏ ở phía trên nắp. Gờ này tạo chỗ tựa và đỡ phần đáy của máy khi dựng lên ở tư thế vận hành. Mục tiêu là chống trượt, và mình không thích kiểu thiết kế để lộ nam châm ở mặt trên để “hút” vào ốc lắp ráp của máy nhằm làm điểm tựa khi vận hành.

Đổi lại, thiết kế này cần support khi in, và phần support thì hơi khó chịu khi tháo ra. Mình dùng một cây tua vít dẹt nhỏ nạy ở một góc phía trên của viền nắp để bắt đầu bẩy support lên. Chỉ cần kiên nhẫn lúc khởi đầu, mình có thể kéo nguyên mảng support chính ra sạch trong một lần, bao gồm cả phần hốc nam châm âm. Phần support ở khu vực núm vặn thì sau đó tháo rất dễ.

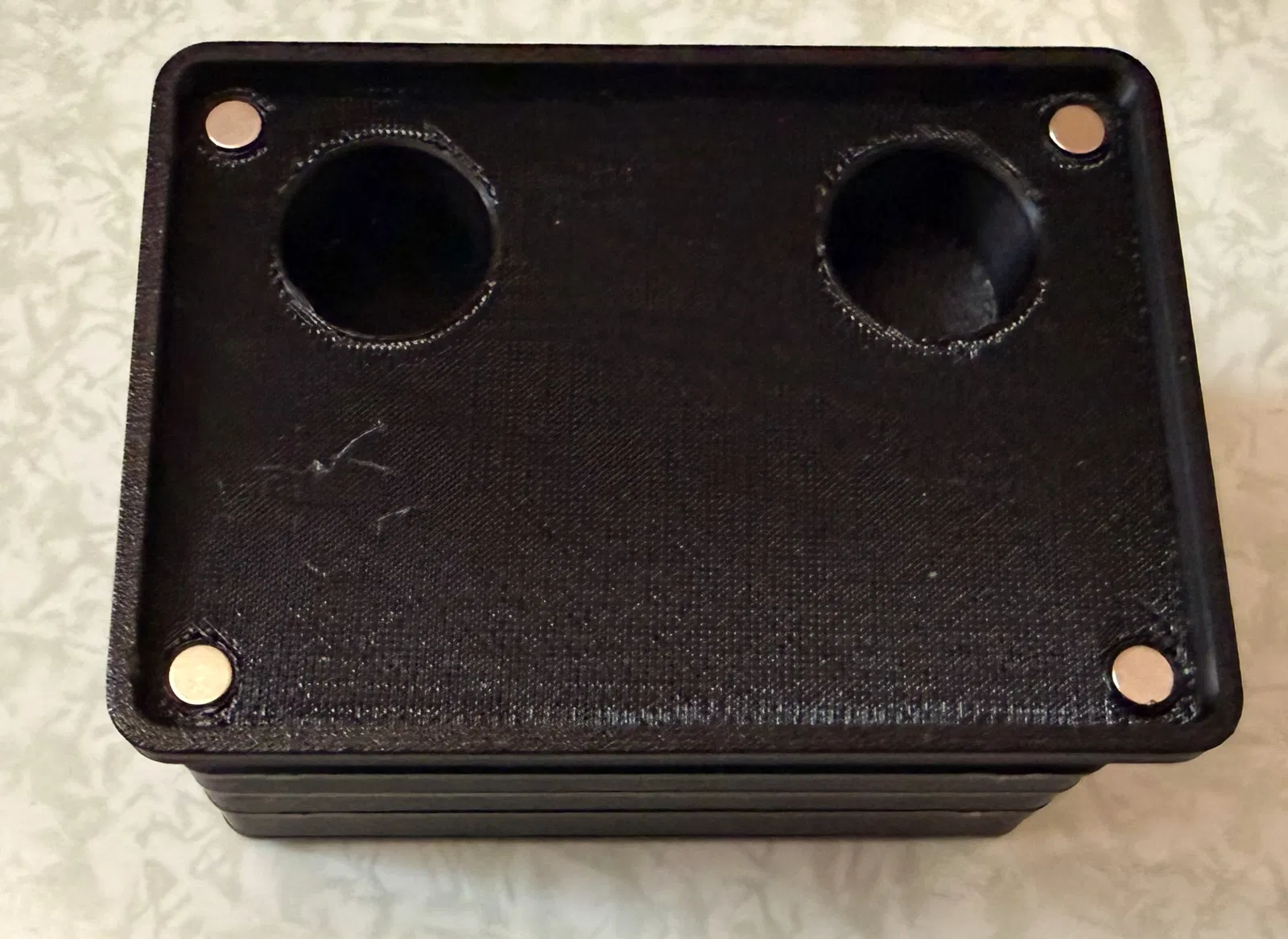

Nắp dùng nam châm 6mm x 2mm để giữ chặt lên thân máy. Nam châm nên dạng press-fit và giữ chắc trong hốc, nhưng nếu bị lỏng bạn có thể chấm một ít keo 502 (super glue). Nam châm sẽ nhô nhẹ khỏi hốc âm để đảm bảo nắp không cạ vào màn hình và các nút.

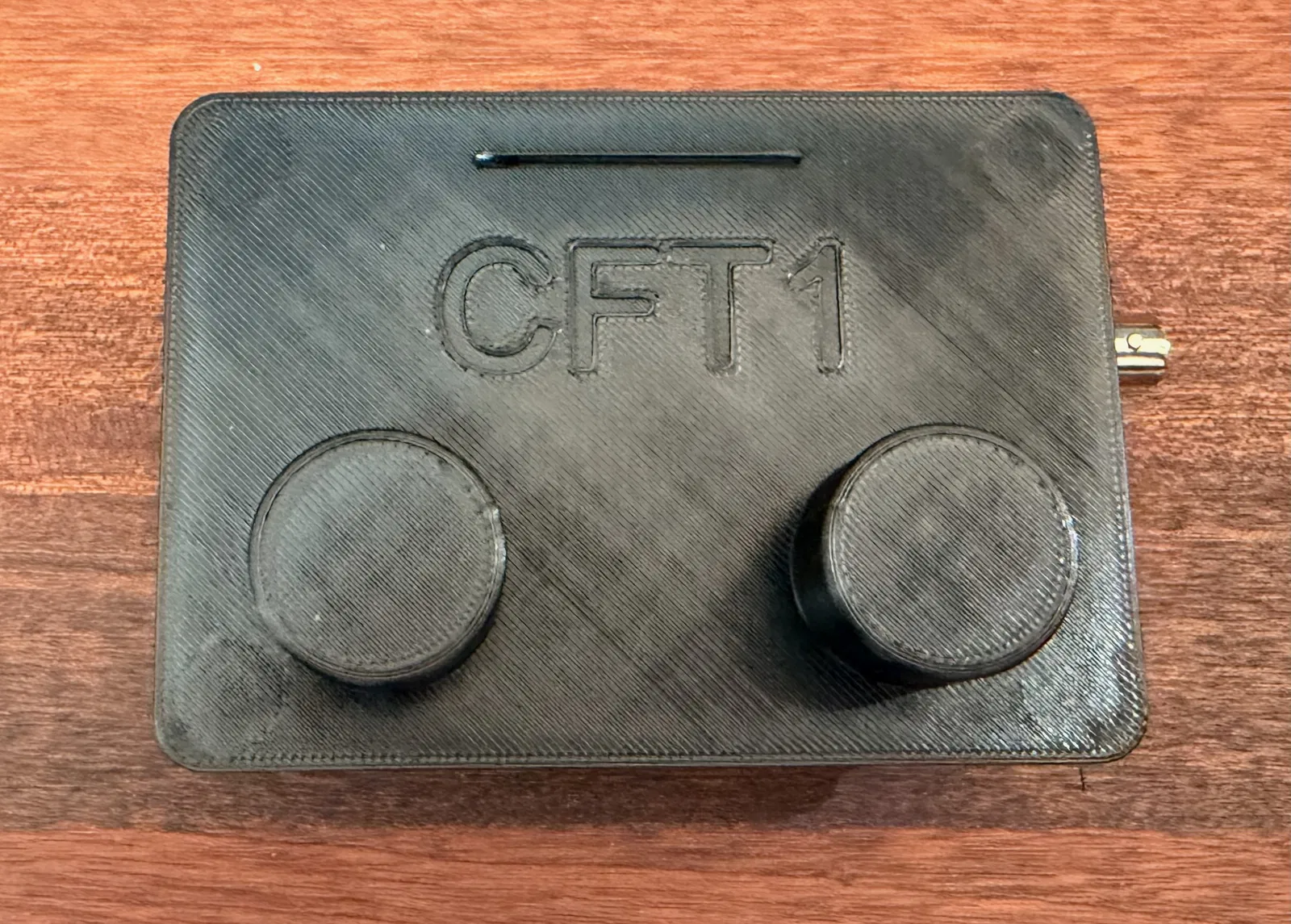

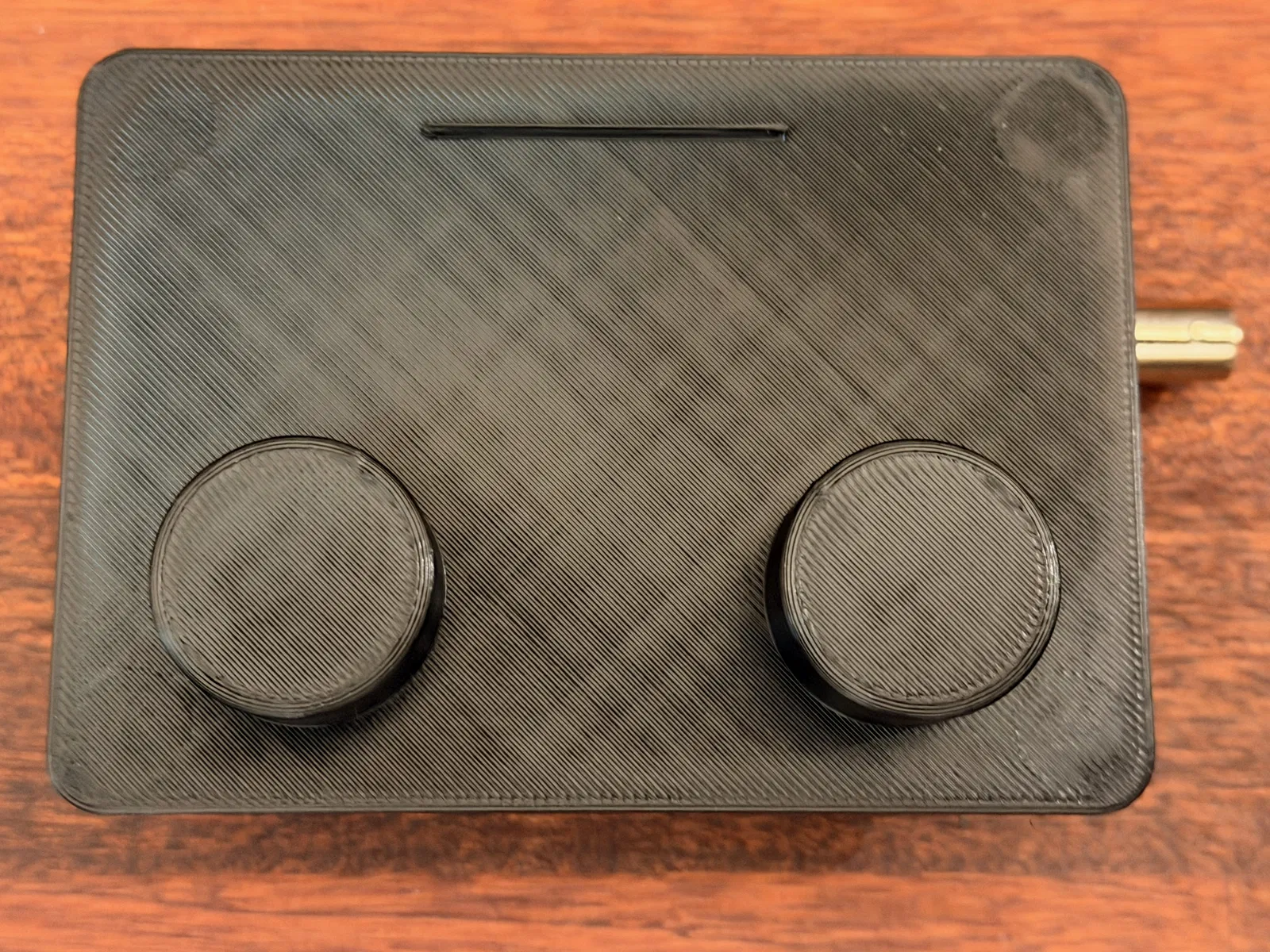

Mình có kèm 2 phiên bản: một bản trơn, một bản có chữ CFT1 khắc âm trên nắp.

In bằng PLA với thiết lập support tiêu chuẩn trong Prusa Slicer. Có thể sẽ dễ tháo support hơn nhiều nếu dùng PETG với support bằng PLA để đơn giản hóa việc gỡ support.
