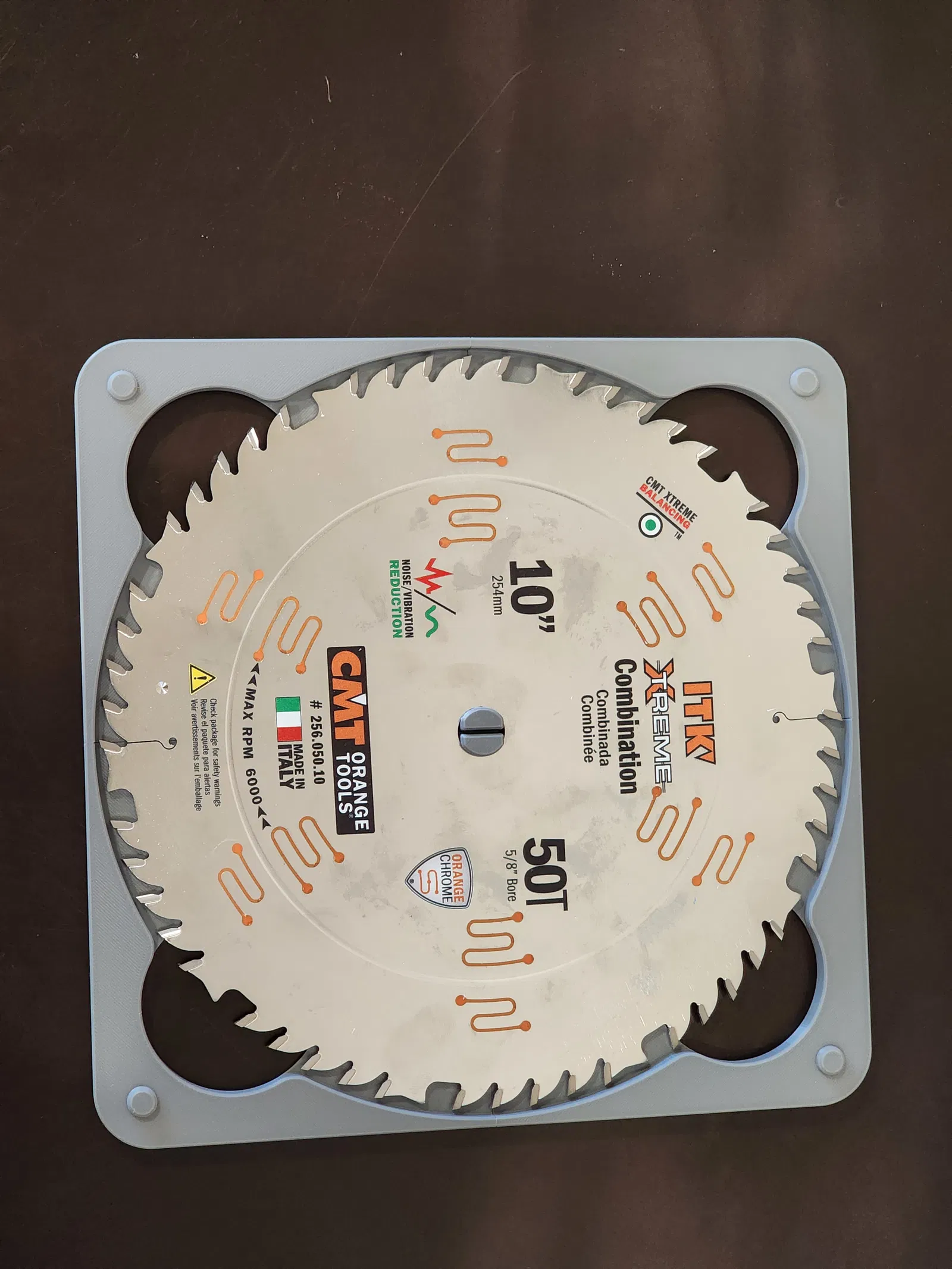

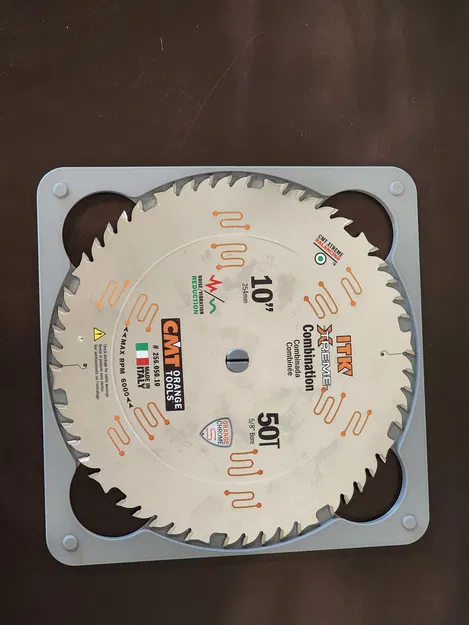

Hộp lưu trữ lưỡi cưa bàn xếp chồng modular (bed nhỏ) 10" 5/8" arbor

Cách đây một tháng mình có chia sẻ . Bản đó in rất ngon và được đón nhận tốt, nhưng mình vẫn cứ lăn tăn vì nó không in được trên máy nào có bed nhỏ hơn 264mm, trong khi kích thước bed phổ biến dạo này thường là 254mm hoặc nhỏ hơn. Vậy nên mình tinh chỉnh lại thiết kế thành bản có thể in trên bất kỳ bed nào lớn hơn 136mm... tức gần như máy nào cũng in được, trừ mấy máy kiểu đồ chơi hoặc Voron 0.2 bed 120mm.

Các phần ghép với nhau bằng hidden dovetails để khi ráp lên nhìn gọn gàng, sạch sẽ. Dù độ khít của dovetails khá ổn, bạn vẫn cần keo (hoặc kiểu như 3D Gloop) để đủ chắc, yên tâm dùng trong xưởng.

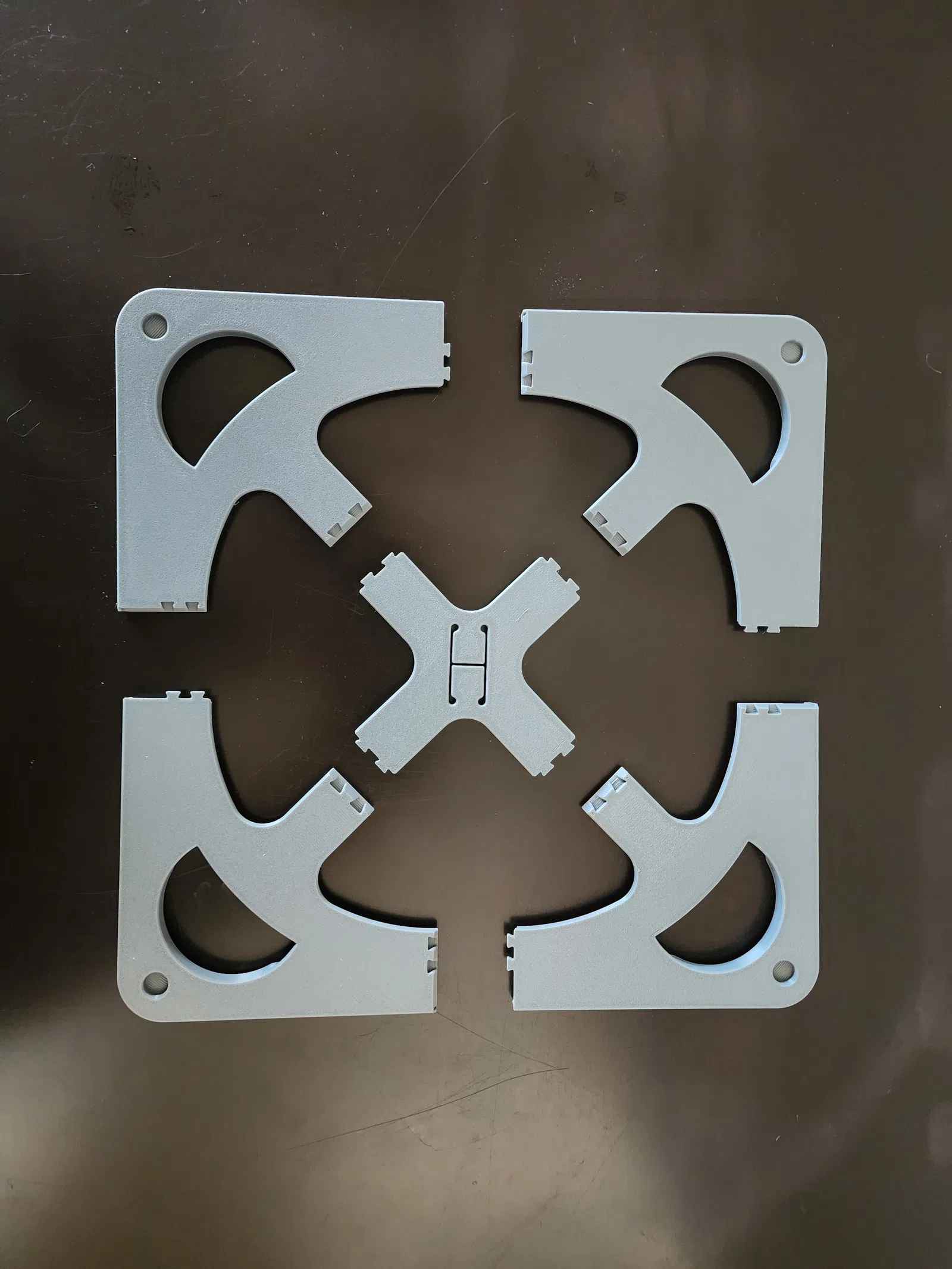

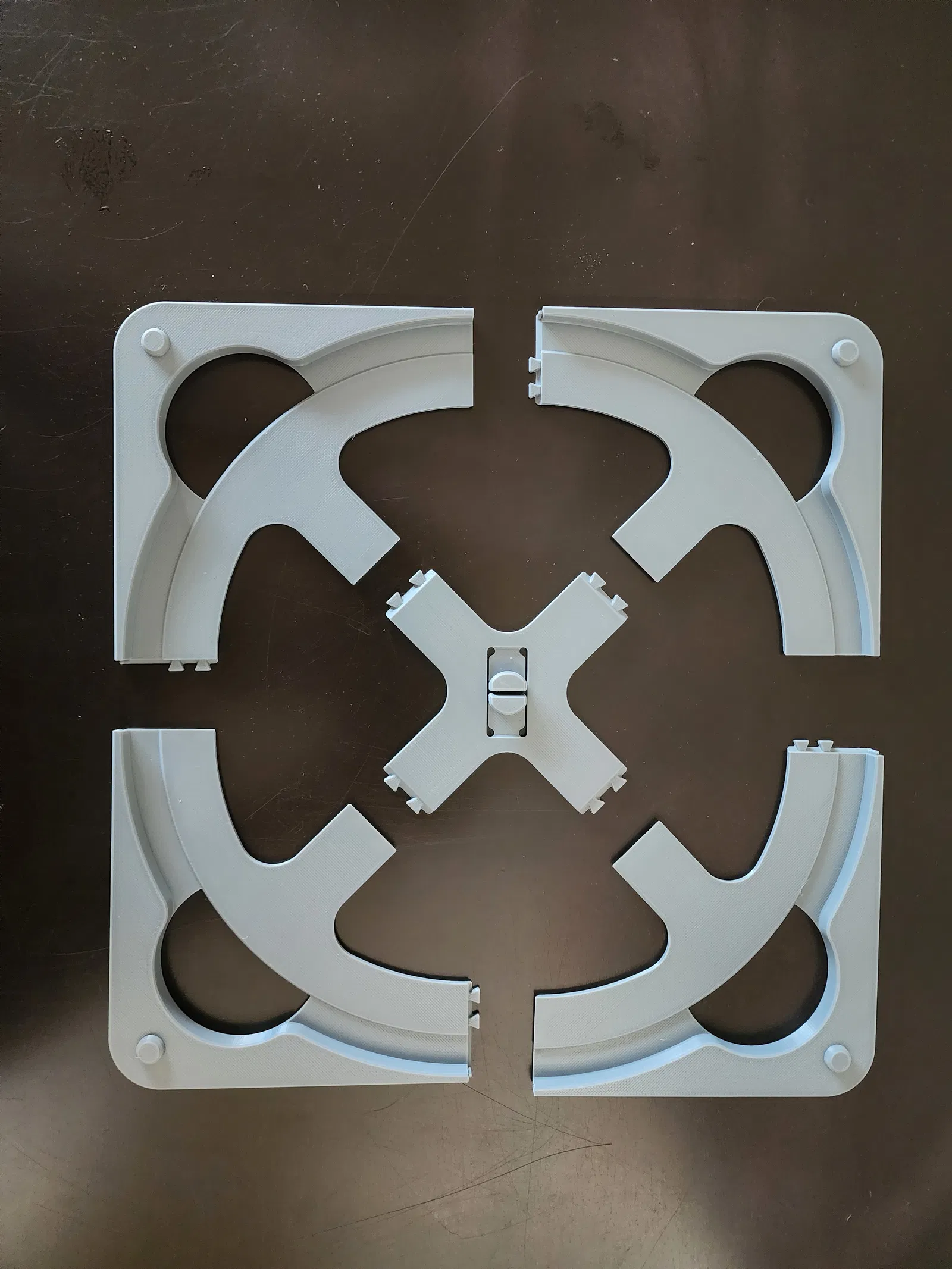

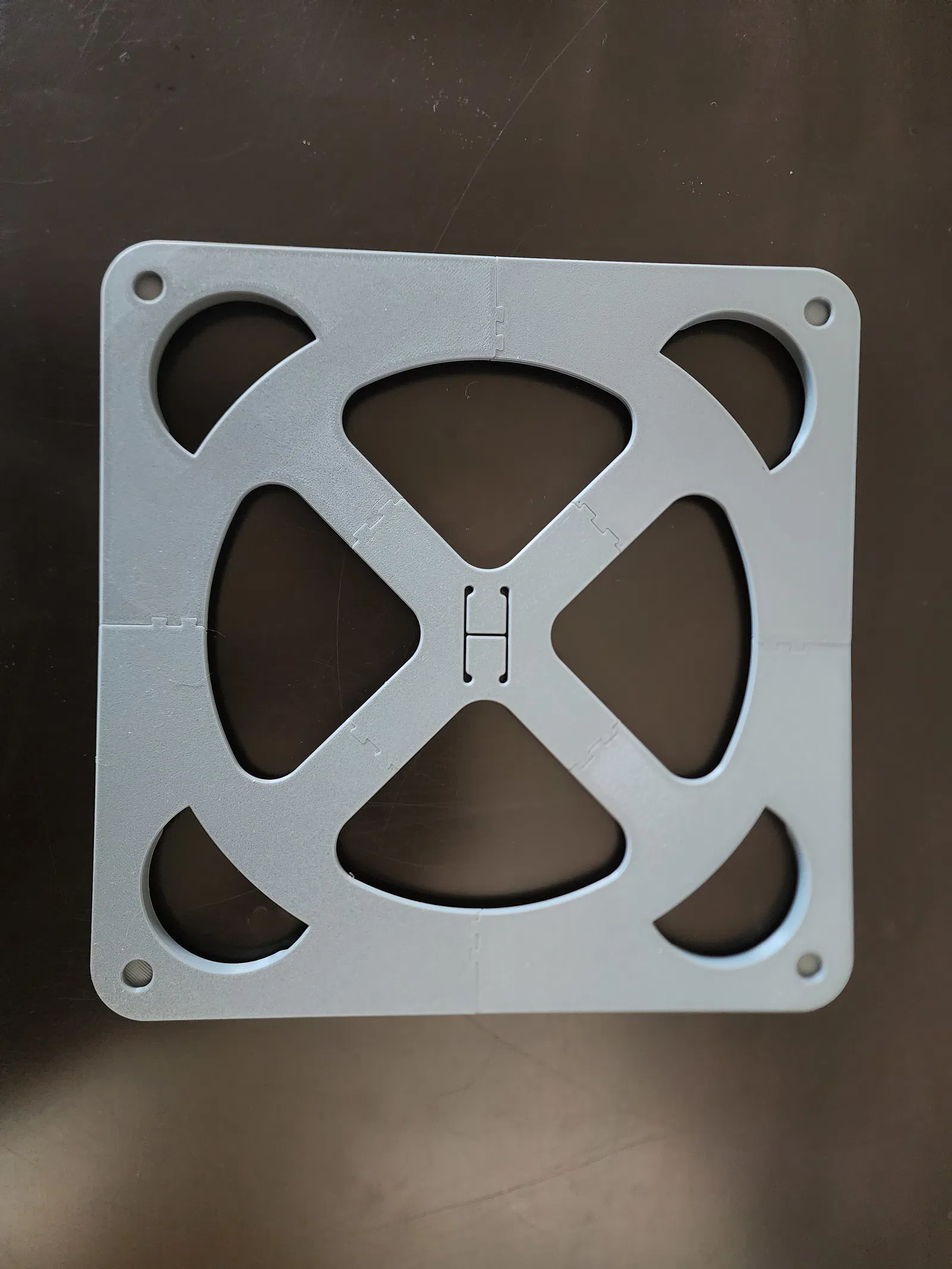

Khay đựng lưỡi chính được lắp từ 1x chi tiết hub và 4x chi tiết corner. Về lý thuyết bạn có thể in layer height 0.2mm, nhưng mình in test bằng layer 0.1mm để các mặt dốc/overhang 45 độ ở phần scarfed của hidden dovetails được mịn và sắc nhất. Nếu bạn in dày hơn, ít nhất hãy cân nhắc bật “precise z” trong slicer để chiều cao các dovetails ra đúng. Ngoài ra cũng nên cẩn thận với outer bridges dày. Mình đã chừa clearance, nhưng tuỳ máy tuỳ kết quả (YMMV). Những đoạn này rất mỏng, nên mình phải vắt kiệt chất lượng cho các chi tiết nhỏ. Mình cũng dùng tổng cộng 1.5mm cho bottom và top layers để các phần quan trọng ở giữa được đặc. Nếu bạn muốn giảm vài gram, có thể dùng adaptive layers, height range modifier, hoặc modifier shapes để giảm độ dày top layers quanh viền nếu thích. Infill 10%–15% là dư dùng.

Chỉ nên in khi máy đã tune kỹ. Xin lưu ý mấy chi tiết này đòi hỏi độ chính xác rất cao; nếu bị elephant’s foot, bị skew, over-extrusion, hoặc bất cứ thứ gì làm lệch dung sai kích thước, bạn sẽ khá vất vả để ráp khít và dán keo cho đẹp.

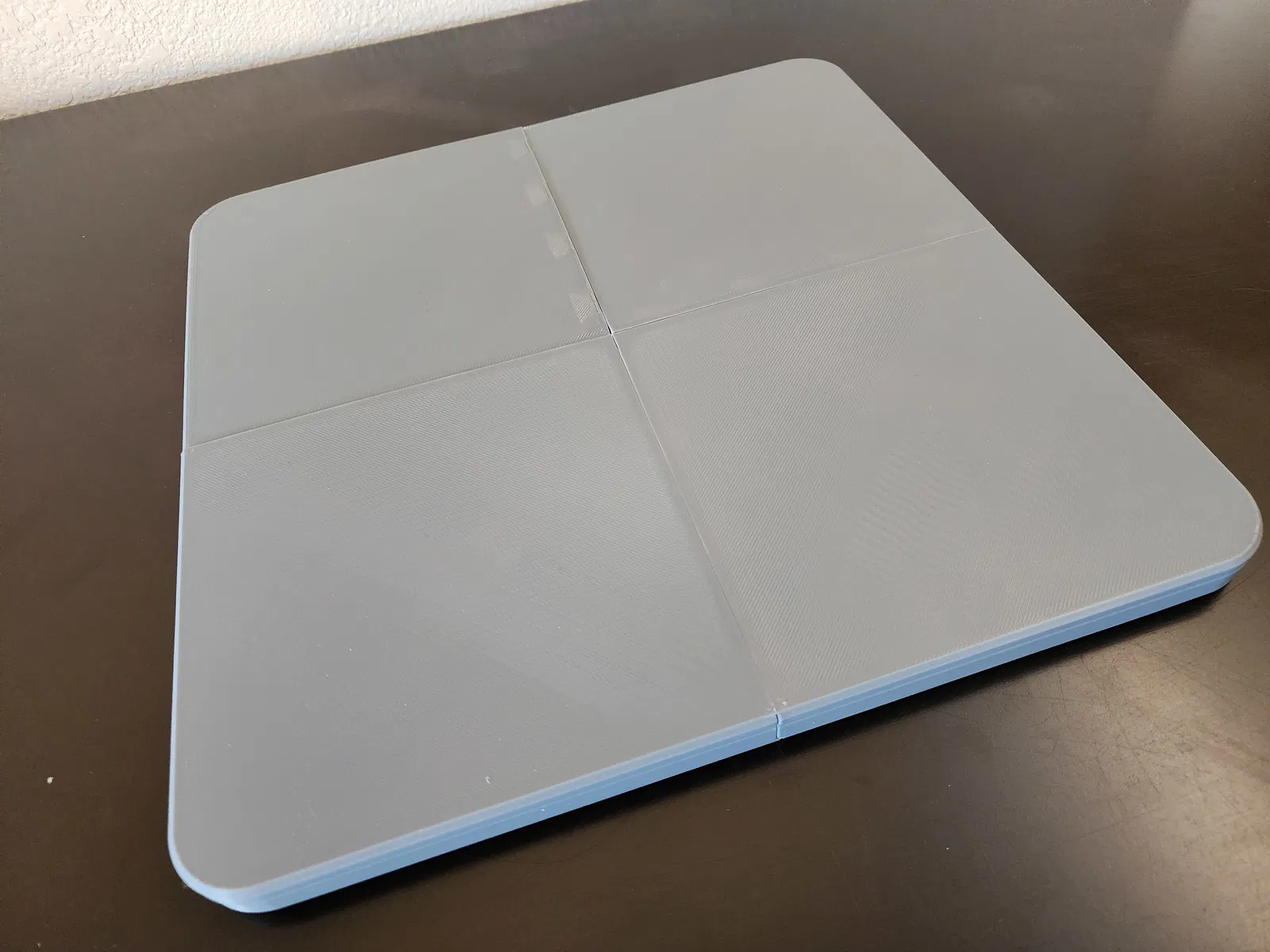

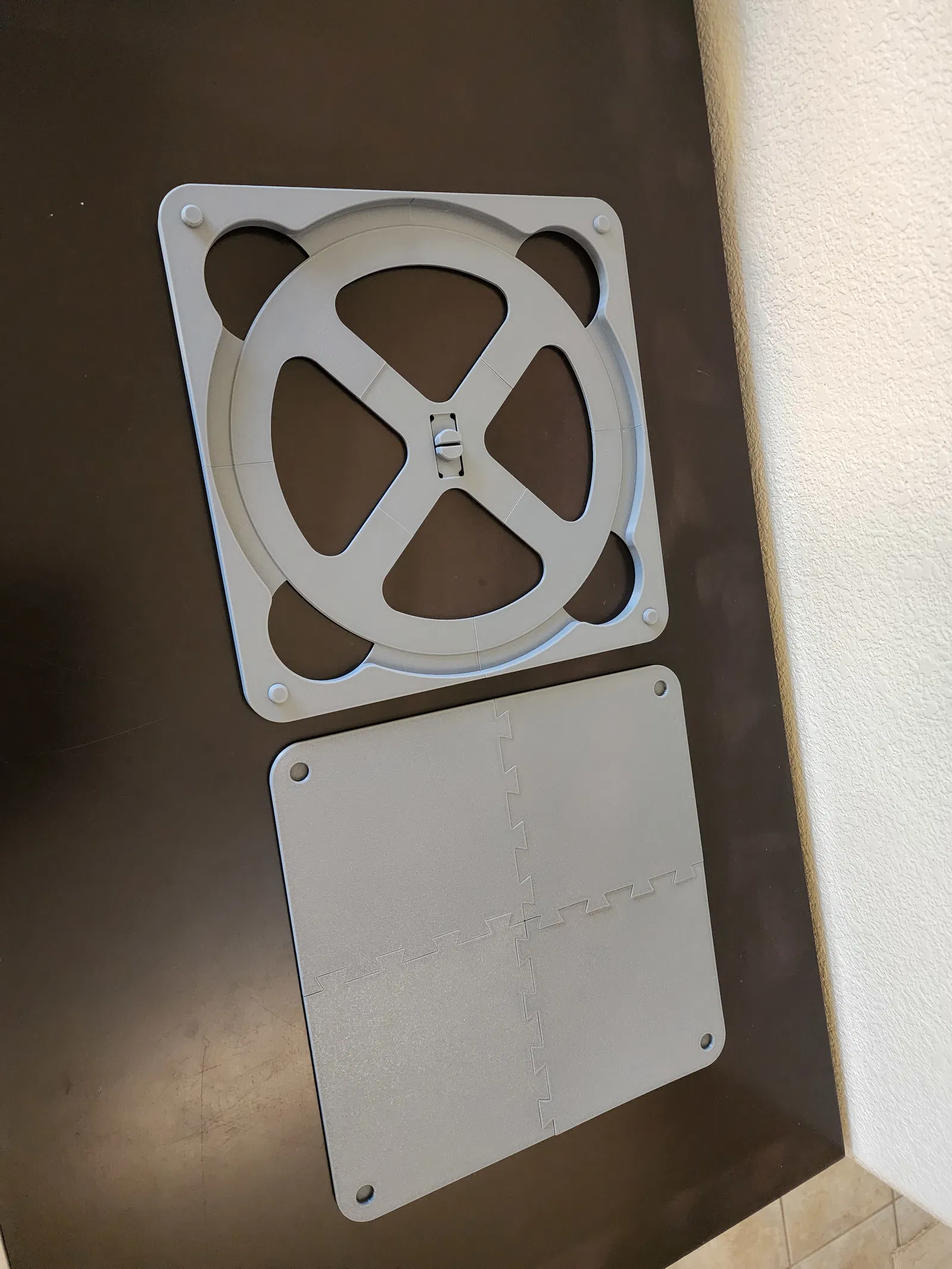

Mình cũng kèm theo phiên bản lid và base đã làm lại. Mỗi cái cần 4x model base hoặc lid. Cách lắp: bắt đầu dán thành 2 bộ, mỗi bộ gồm 2 miếng. Sau đó áp phần giữa của hai bộ lại với nhau và xoay cho đến khi các dovetails thẳng hàng, rồi dùng lực nhẹ ép chúng khớp vào nhau. Nên dry fit trước khi dán keo vì có thể bạn cần dùng dao hoặc deburring tool để xử lý elephant’s foot hay over-extrusion ở mặt đáy/mặt trên để vào khít cho đẹp.

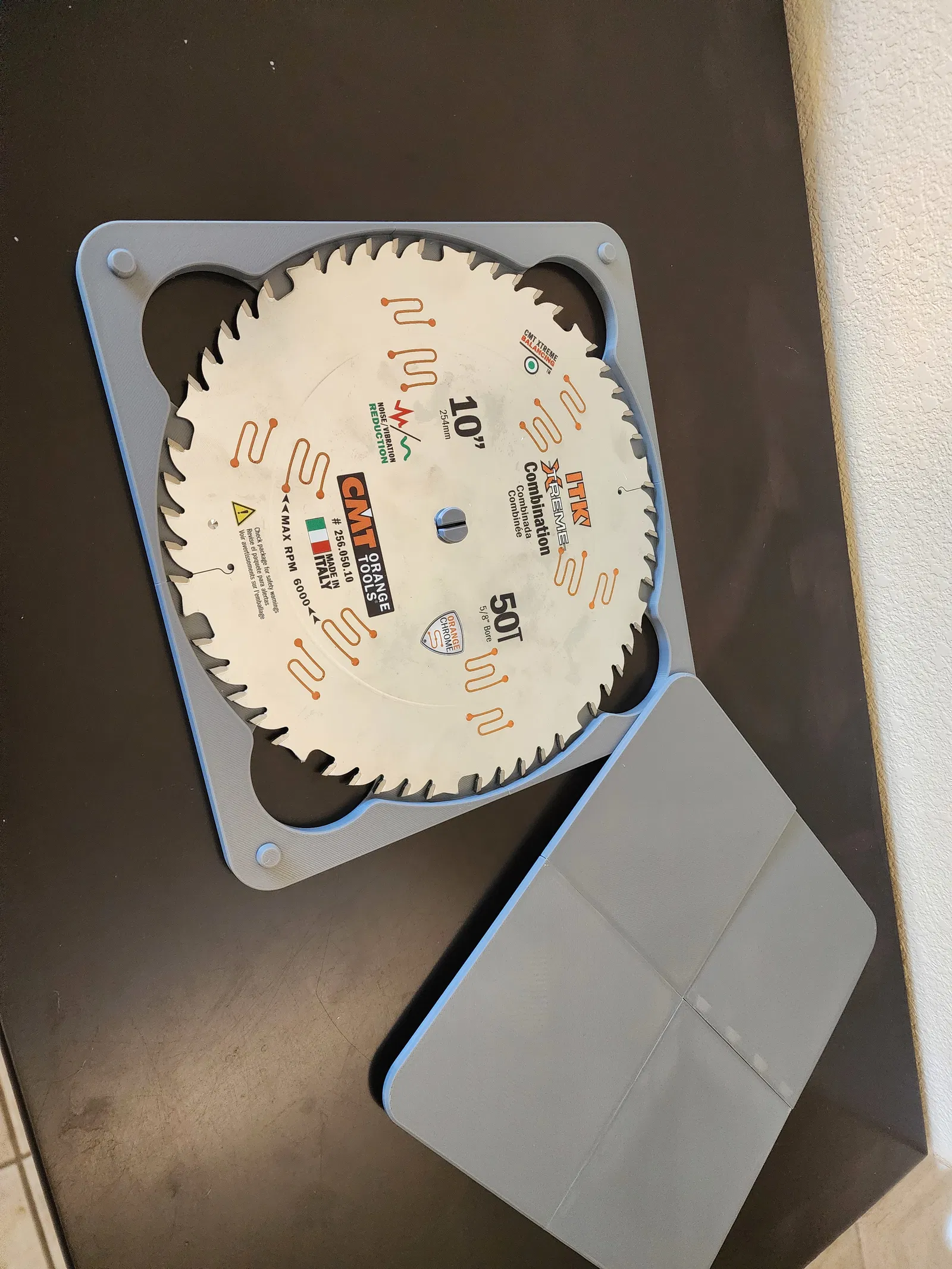

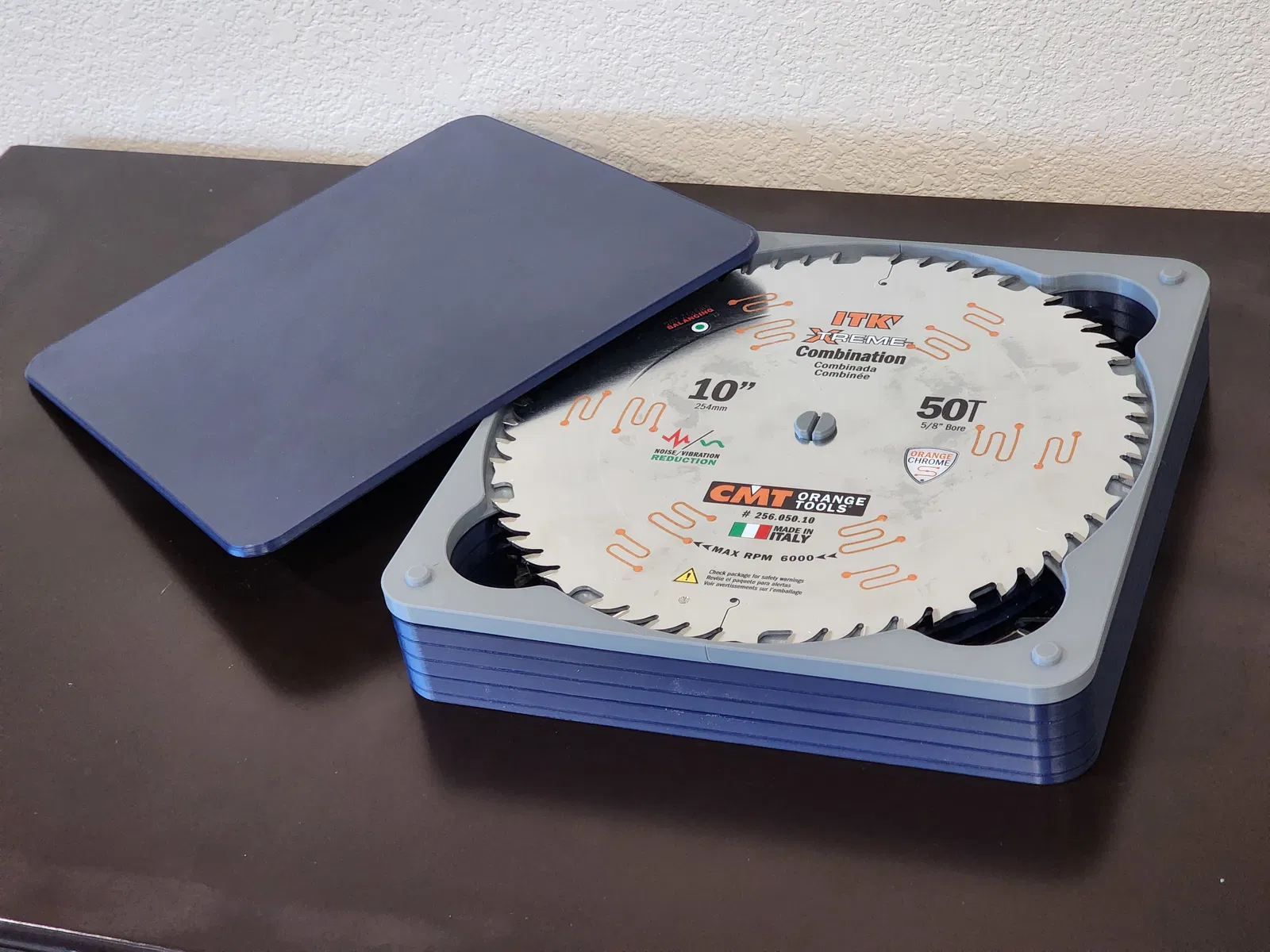

Như bạn thấy trong hình, bản này tương thích với bản mình phát hành trước đó. Nếu hôm nay bạn in khay này, mai mốt nâng cấp lên máy lớn và muốn in bản 1 mảnh, thì chúng vẫn stack/khớp với nhau hoàn hảo.
