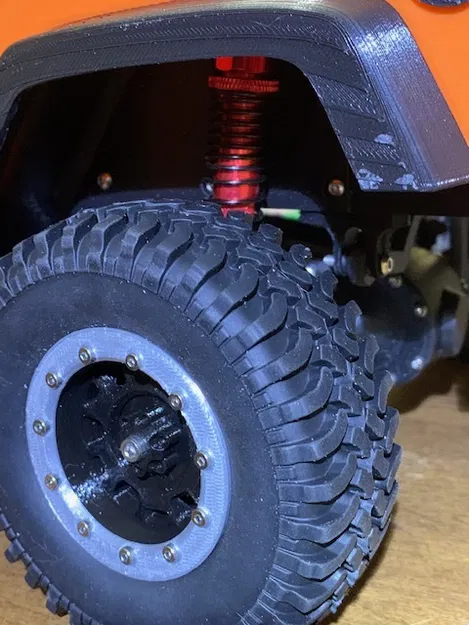

Bánh Crawler Tỷ Lệ 1:10 - Phong Cách Toyota

Bộ mâm bánh xe được làm theo phong cách của một trong những thiết kế mình thích nhất.

Có 2 phiên bản, và mình vẫn đang chỉnh sửa (fiddling) thiết kế.

Version 1

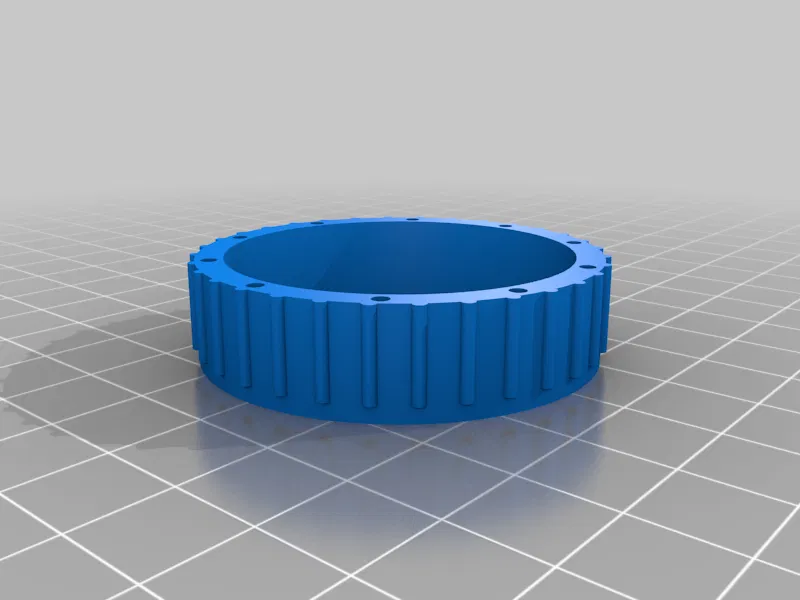

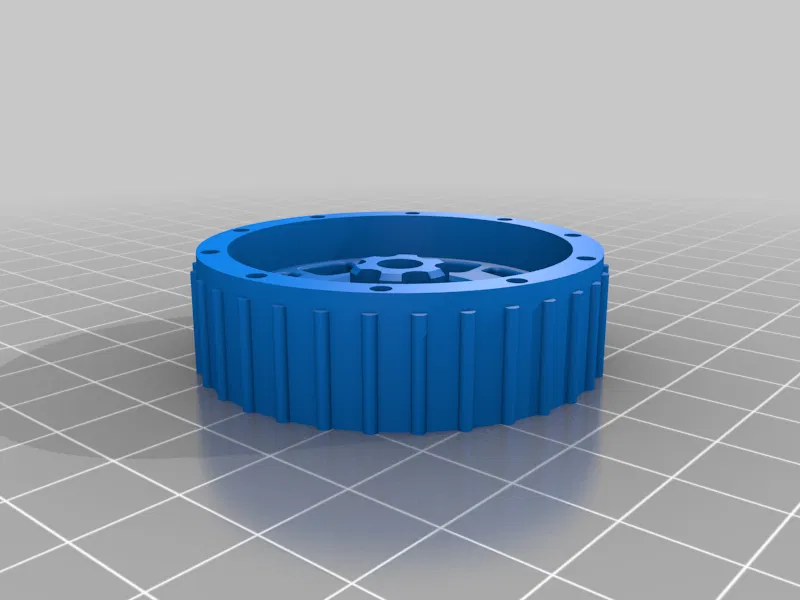

Files: yodawheel, beadlock, và rim.stl

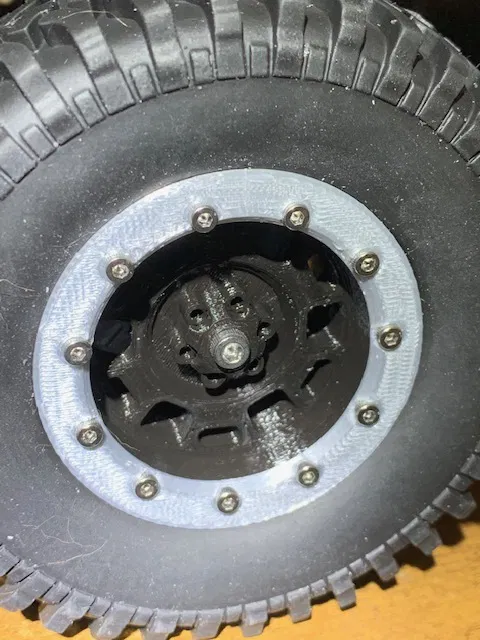

Dùng ốc M2x6 để siết bead lock ở mặt trong của vành (rim). Dùng ốc M2x16 xuyên qua bead lock và nửa ngoài để giữ chặt 2 nửa lại với nhau.

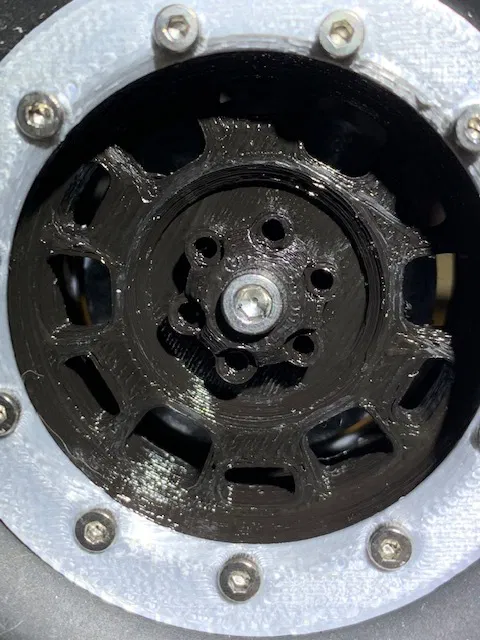

Gắn bánh lên hub bằng một trong hai cách: dùng ốc M2 theo pattern 6-lug, hoặc dùng một con M3 đi xuyên qua center cap để gắn lên trục hex.

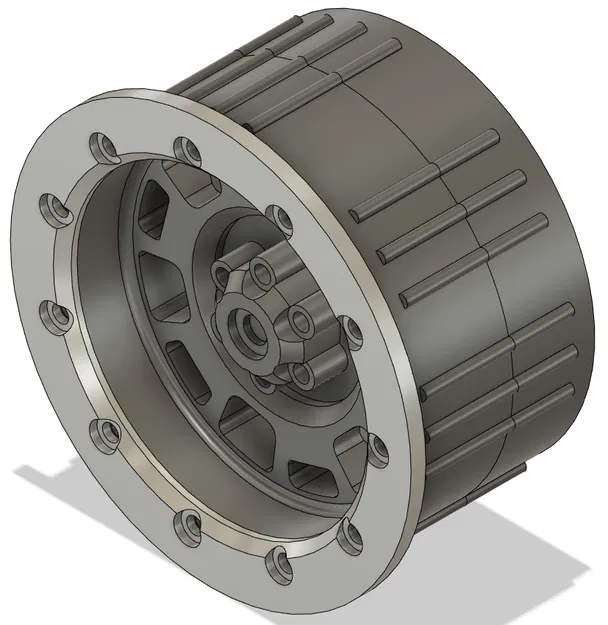

Version 2.1

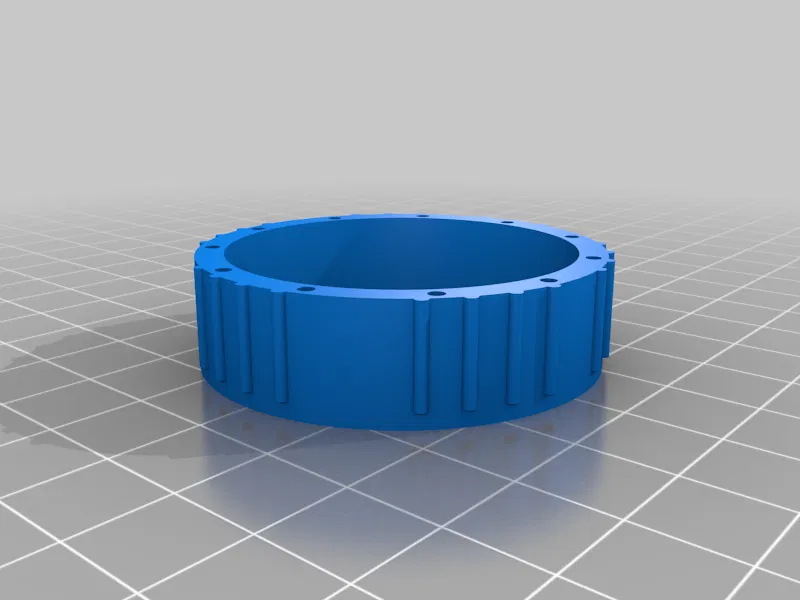

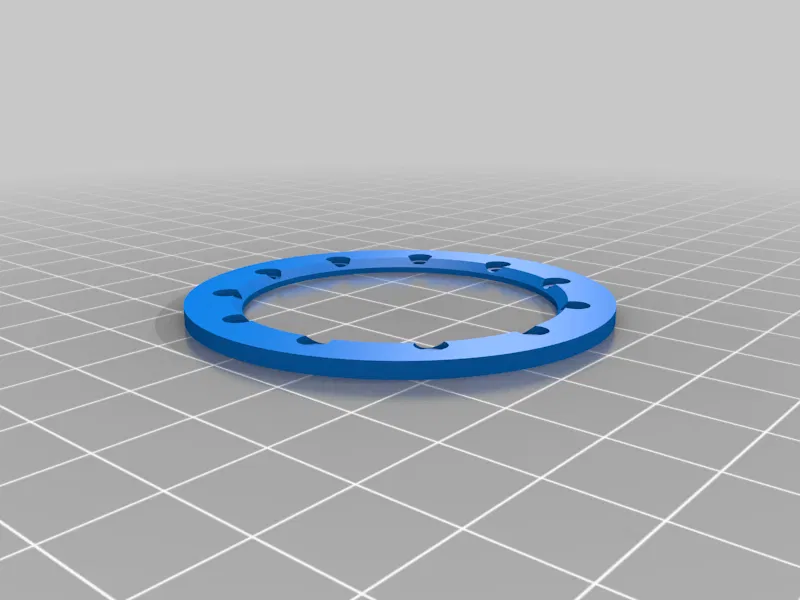

Files: trdv2.1-inside, trdv2.1-outside, bead-lock-11-hole.stl

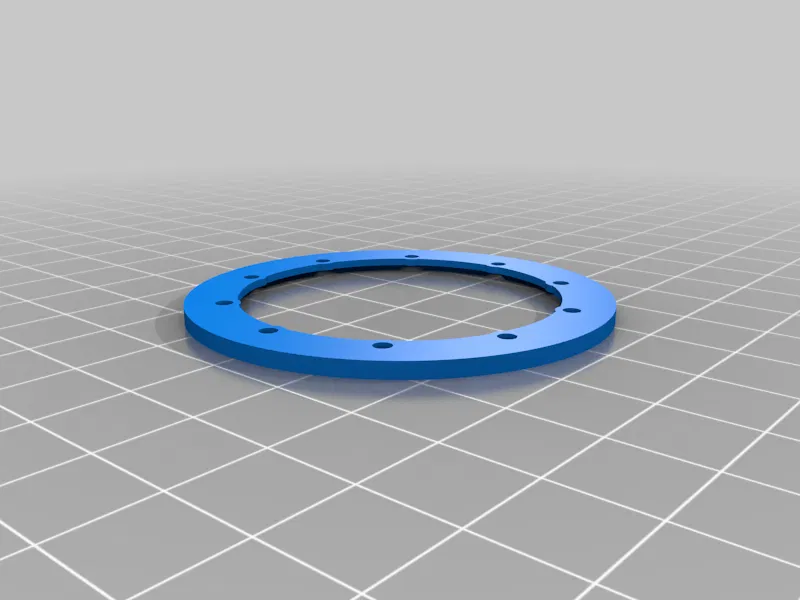

Không chỉ là remix đơn thuần. Đây là bản thiết kế lại từ đầu. Đồng thời chuyển sang bead lock 11 lỗ vì... cũng không biết nữa, số nguyên tố chăng? Tương thích hub hex 8 mm dài 10 mm hoặc ngàm gắn theo 12mmx6 bolt circle.

Dùng ốc M2x6 để lắp bead lock vào nửa sau. Ở mặt trước, lưu ý có 4 trong 11 lỗ hơi lớn hơn. Bạn sẽ cần ốc M2x18 hoặc M2x20 cho các lỗ này để bắt 2 nửa lại với nhau. Các lỗ còn lại dùng M2x6.

Bánh có thể gắn lên xe bằng một trong hai cách: dùng pattern 6x12 và ốc M2 có chiều dài phù hợp, hoặc dùng một con M3 xuyên qua tâm.

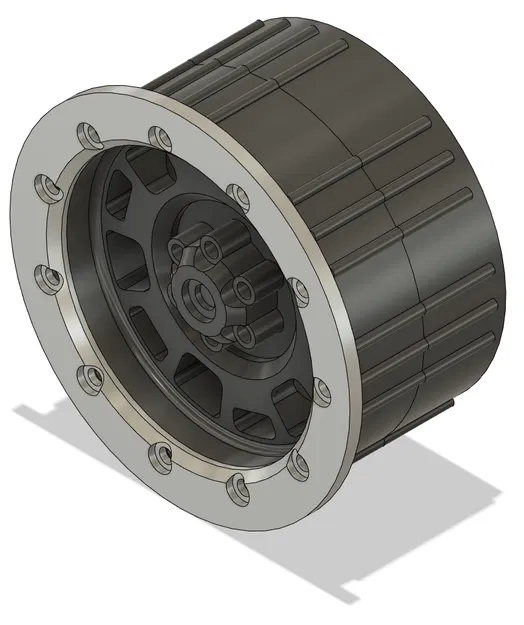

Version 2.2

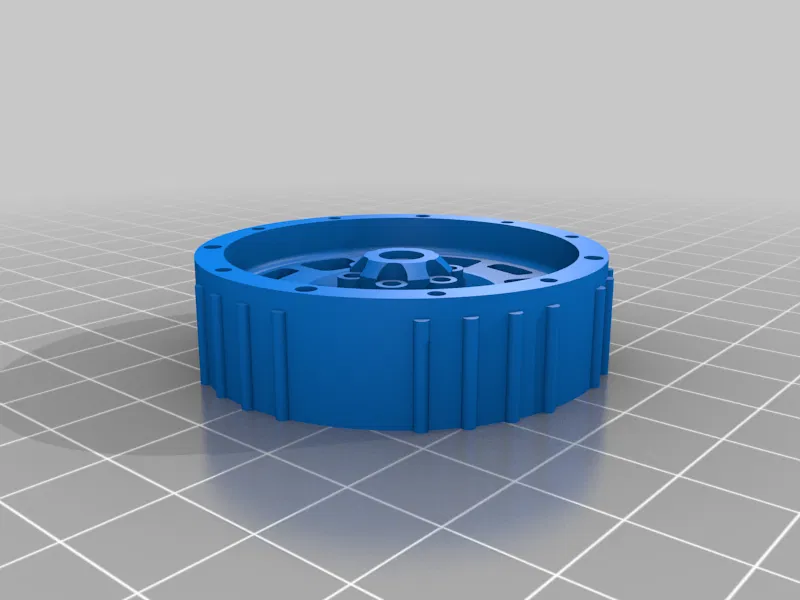

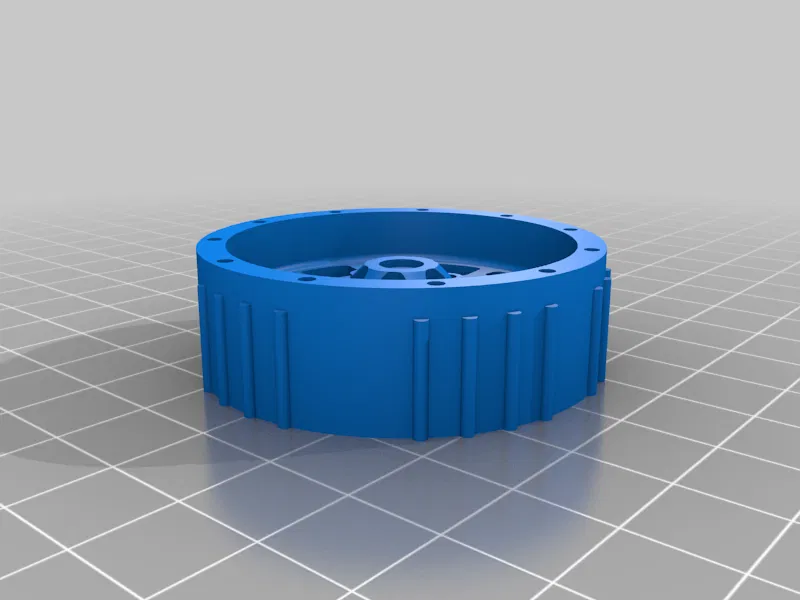

Files: trdv2.2-inside, trdv2.2-outside, bead-lock-11-hole.stl

Bản 2.1 nhưng có offset dương (+2 mm) để lòng mâm sâu hơn. Bản này dùng ốc M2 ngắn hơn (4 con) đi từ nửa sau vào nửa trước. M2x16 là ổn.

Dùng ốc M2x6 để lắp bead lock vào nửa trước. Ở mặt sau, lưu ý có 4 trong 11 lỗ hơi lớn hơn. Bạn sẽ cần ốc M2x16 cho các lỗ này để bắt 2 nửa lại với nhau. Các lỗ còn lại dùng M2x6.

Bánh có thể gắn lên xe bằng một trong hai cách: dùng pattern 6x12 và ốc M2 có chiều dài phù hợp, hoặc dùng một con M3 xuyên qua tâm.
