Khung Y và Đế Nhôm cho Wilson TS
Không hài lòng với đế MDF, người dùng đã chế tạo đế Y bằng nhôm đơn giản cho máy Wilson TS. Bài viết còn cung cấp cả tấm đế nhôm và hướng dẫn chi tiết về cách lắp đặt, tùy chỉnh.
Mô tả

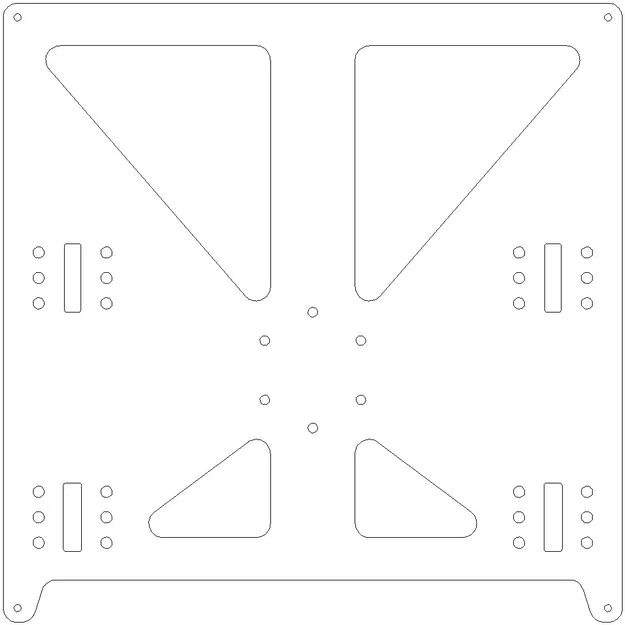

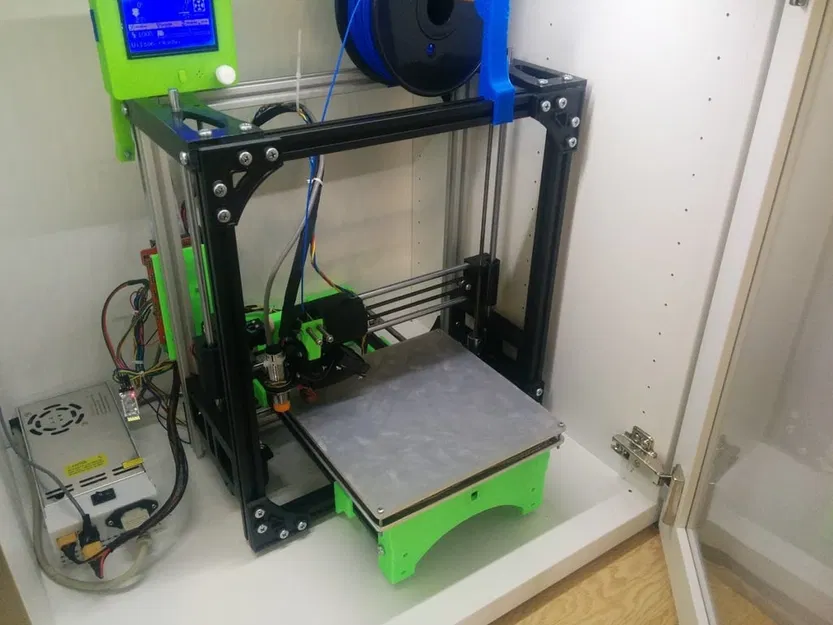

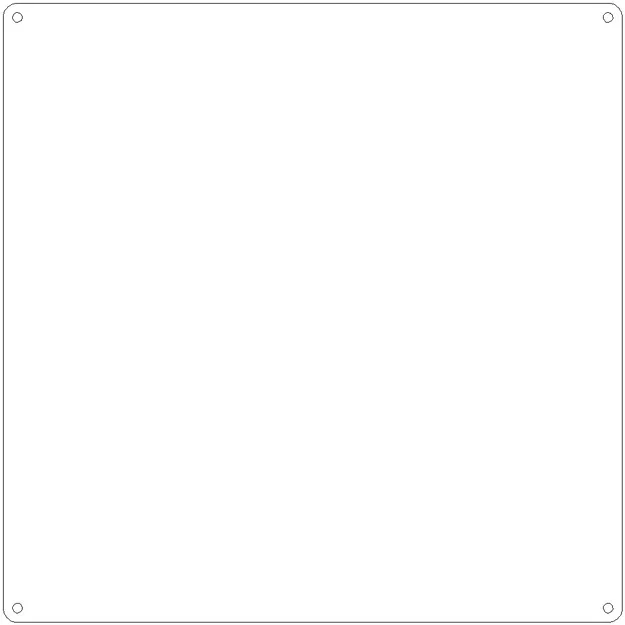

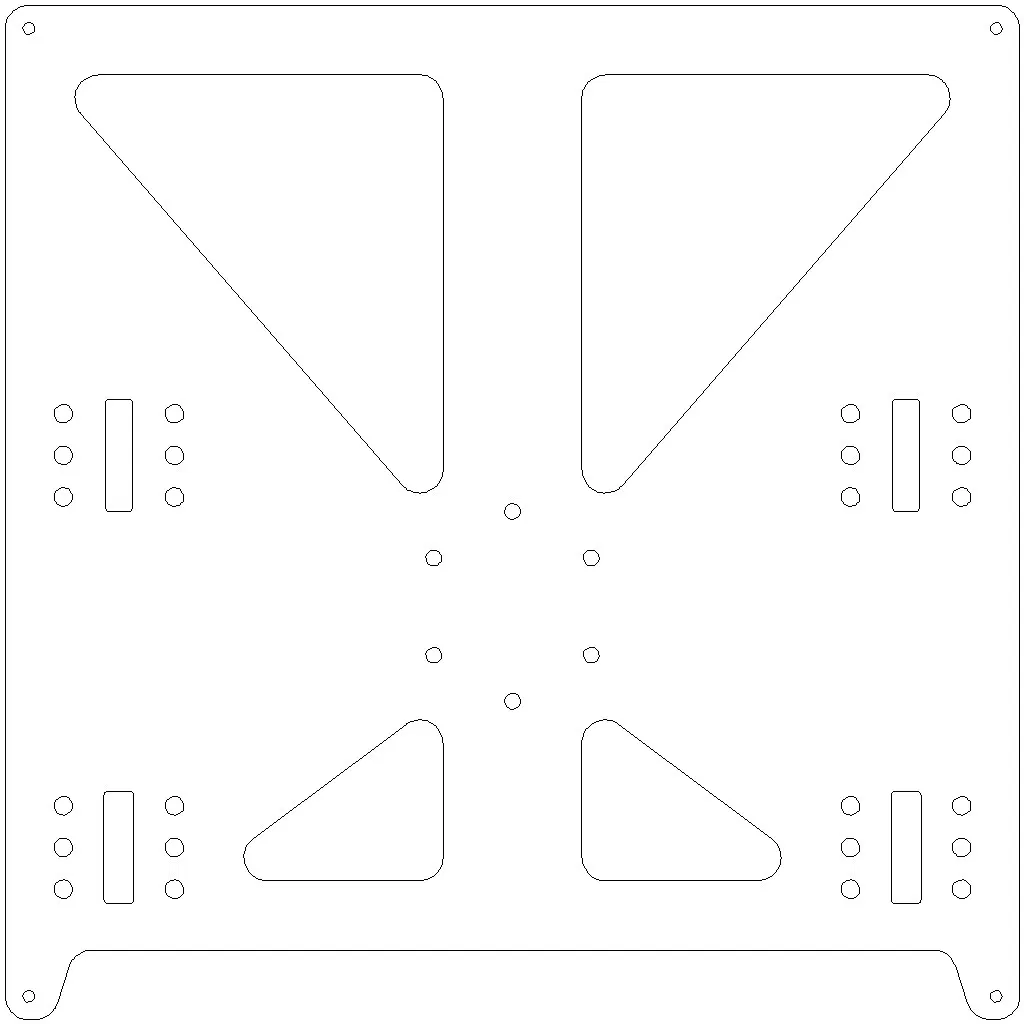

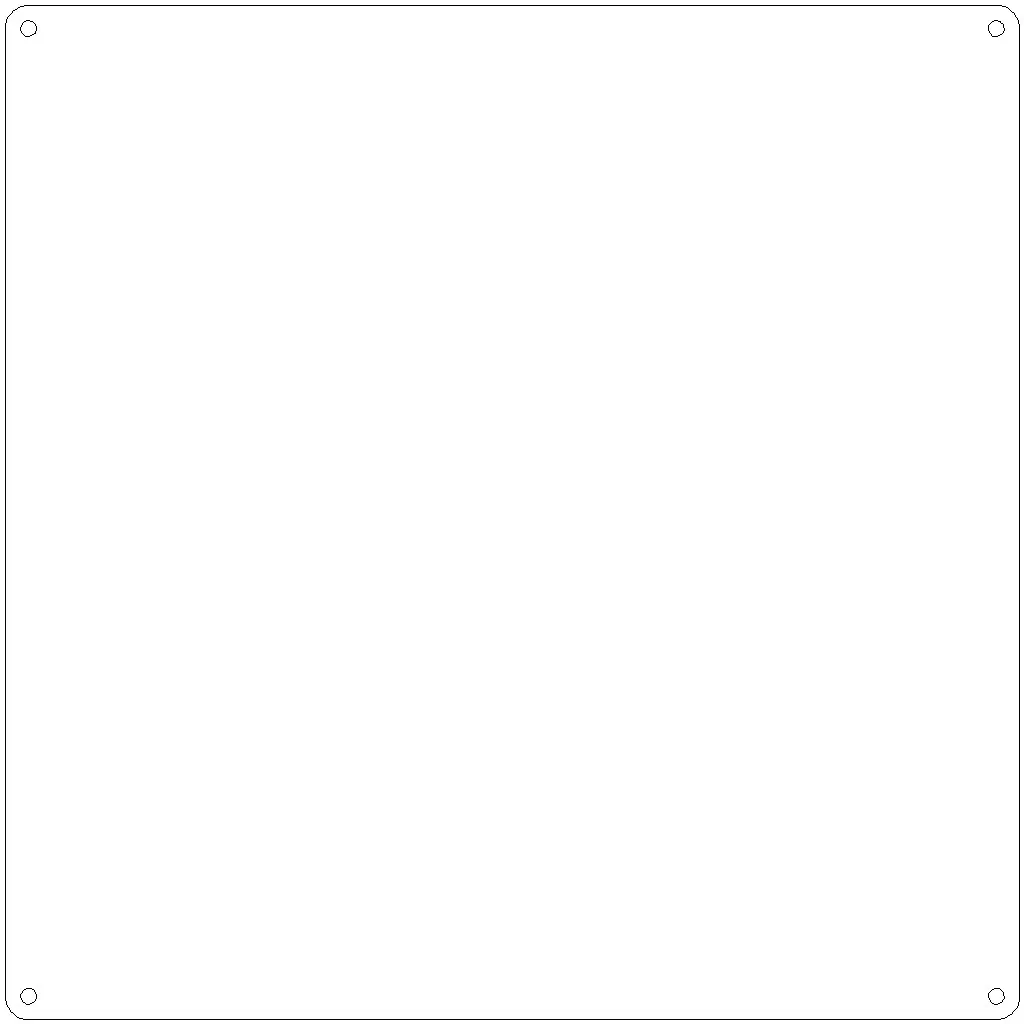

Tui không có hài lòng với cái Y-Carriage bằng MDF của mình nên đã làm một cái thay thế bằng Nhôm đơn giản. Cũng bao gồm cả Tấm đế bằng Nhôm đơn giản.
Bạn sẽ phải cài đặt Y home offset (M206) vì nó chạm nút Y home xa hơn một chút so với cái cũ (tùy chỉnh cá nhân).
Bạn sẽ cần 4 cái giữ SC8UU hoặc LM8UU (http://www.thingiverse.com/thing:1172217).
Tui đang xài cái giữ LM8UU rất ngon. Bạn cũng có thể dùng dây rút để giữ LM8UU, nhưng có thể nó sẽ không vừa với Wilson TS vì cái đế sẽ chạm vô hai đầu Y.
Phần giữa thì vừa với cái giữ dây đai Y cũ của Wilson TS hoặc xài cái này nè http://www.thingiverse.com/thing:966138/#files
Sau khi in
Bạn sẽ phải ren M3 vô Y-Carriage hoặc khoan lỗ góc lớn hơn và xài đai ốc khóa.
