Beam Compass/Trammel dạng thanh – Dụng cụ vẽ vòng tròn đường kính lớn (trammel)
Beam compass (trammel) dạng thanh để vạch/vẽ vòng tròn lớn trên gỗ, kim loại, nhựa. Kẹp profile 20–50 mm, làm việc ~85–4000 mm, kẹp dụng cụ Ø3–20 mm (S/M). In PLA, nozzle 0.4, layer 0.2.
Mô tả
Mô tả chi tiết:

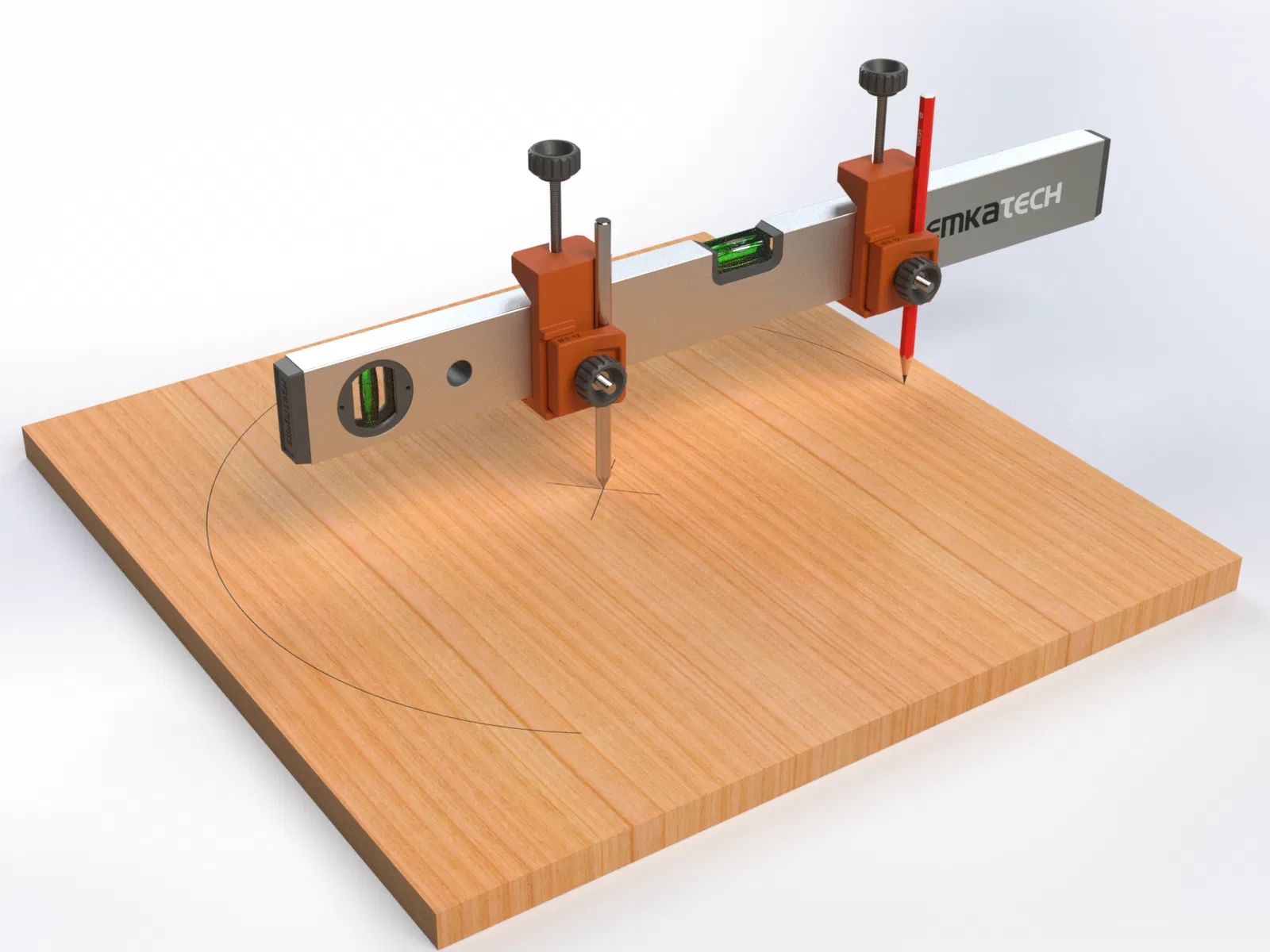

Beam compass (trammel) dạng thanh này là một dụng cụ thực tế để lấy dấu/vạch các vòng tròn lớn trên gỗ, kim loại hoặc nhựa. Nó kẹp lên một thanh profile như thanh gỗ hoặc thước thủy và cho phép đường kính từ khoảng 85 mm đến hơn 4000 mm – tùy theo chiều dài của thanh profile.
Thông số kỹ thuật:
-
Dải kẹp profile: 20–50 mm
-
Đường kính làm việc: khoảng 85 mm đến 4000 mm
-

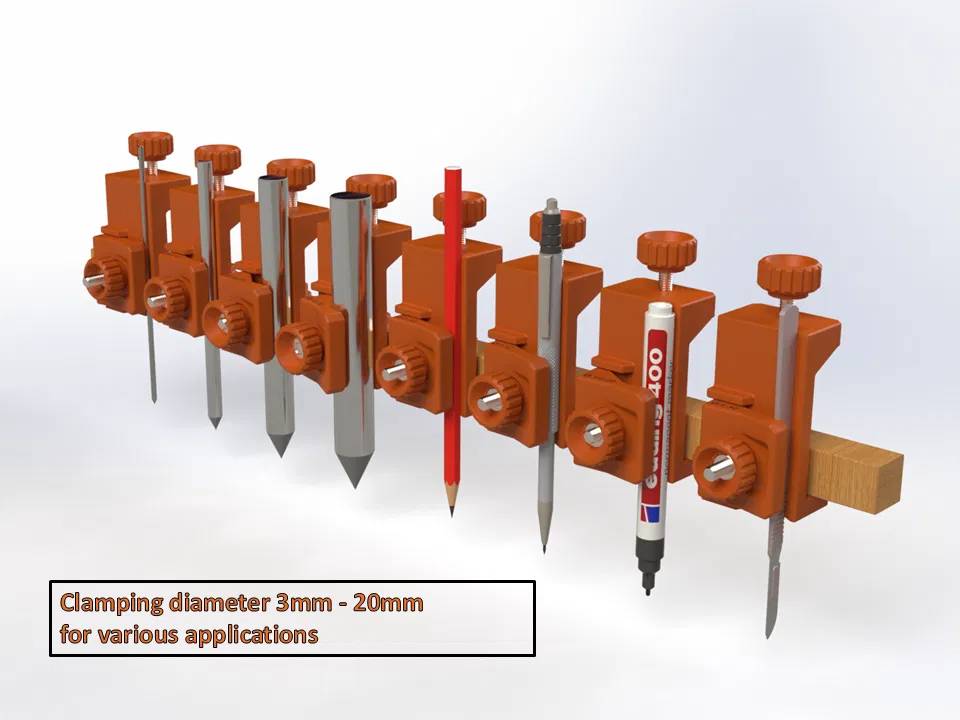

Dải kẹp dụng cụ: Ø 3–20 mm
-

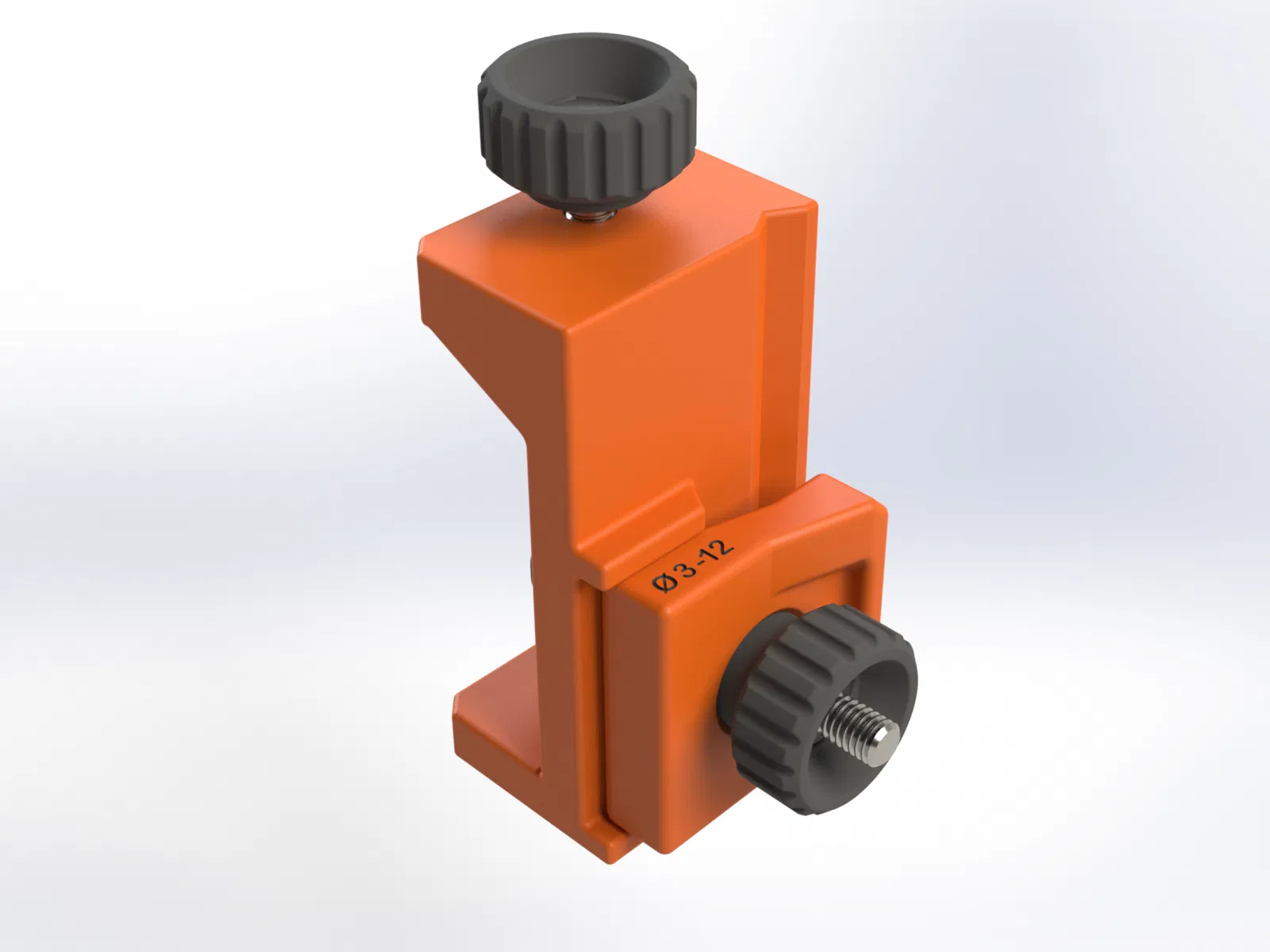

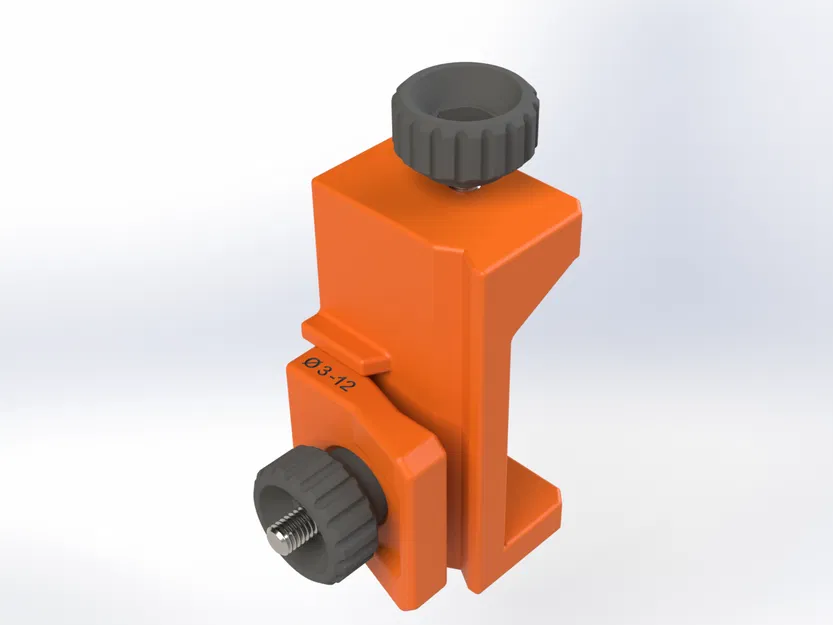

Kẹp S: Ø 3–12 mm
-
Kẹp M: Ø 10–20 mm
-

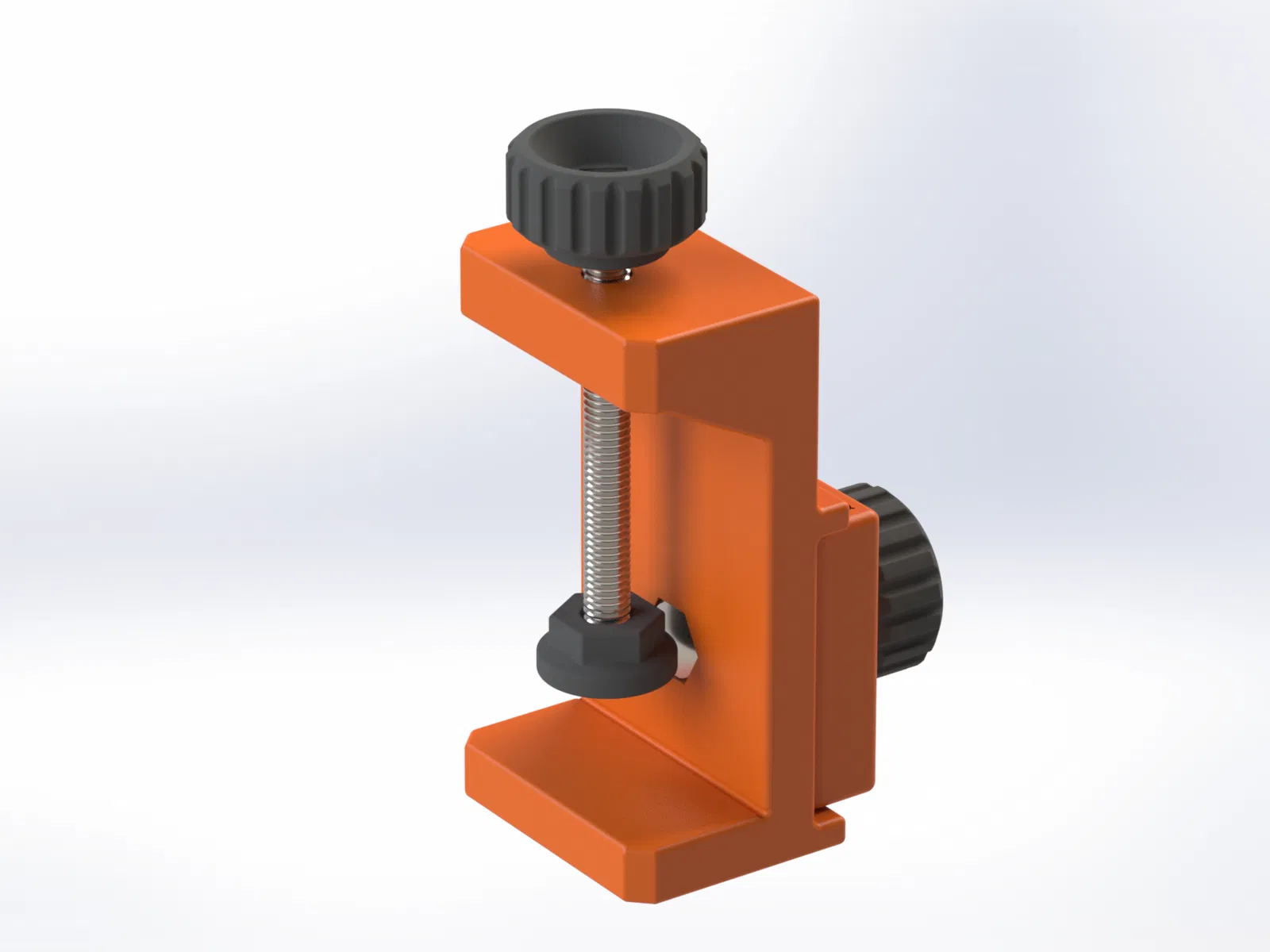

Các ngàm kẹp và đai ốc khía (knurled nuts) có bệ tựa dạng cầu, giúp canh chỉnh linh hoạt. Tùy chất lượng in, có thể cần chà nhám nhẹ bề mặt.
Dụng cụ khuyến nghị:
Mũi vạch (scriber), bút chì, hoặc dao rọc/dao mổ (scalpel).
Để set bán kính, chỉ cần dùng thước và đặt mũi ở vị trí 10 mm, rồi kiểm tra bán kính trên một bề mặt mẫu.
Linh kiện tiêu chuẩn:
-
2 × Đai ốc lục giác ISO 4032 M6
-
1 × Bu lông lục giác ISO 4017 M6 × 35
-
1 × Bu lông lục giác ISO 4017 M6 × 60
Thiết lập in:
-
Vật liệu: PLA
-
Nozzle: 0.4 mm
-
Chiều cao lớp (layer height): 0.2 mm
-
Infill: 50 %
Cứng cáp, dạng module, và rất hợp để làm việc chính xác với đường kính lớn.
Thông tin thêm: https://emkatech.ch/en
