Hexcopter 400mm
Khung Hexcopter 400mm in 3D, hợp motor series 22XX và prop tối đa 6 inch. Thiết kế WIP dùng ốc M3x10 tự taro ren; hỗ trợ pattern 30.5 cho FC/PDB, ngàm RunCam, GPS M10, XT60 và cảm biến dòng Matek.
Mô tả

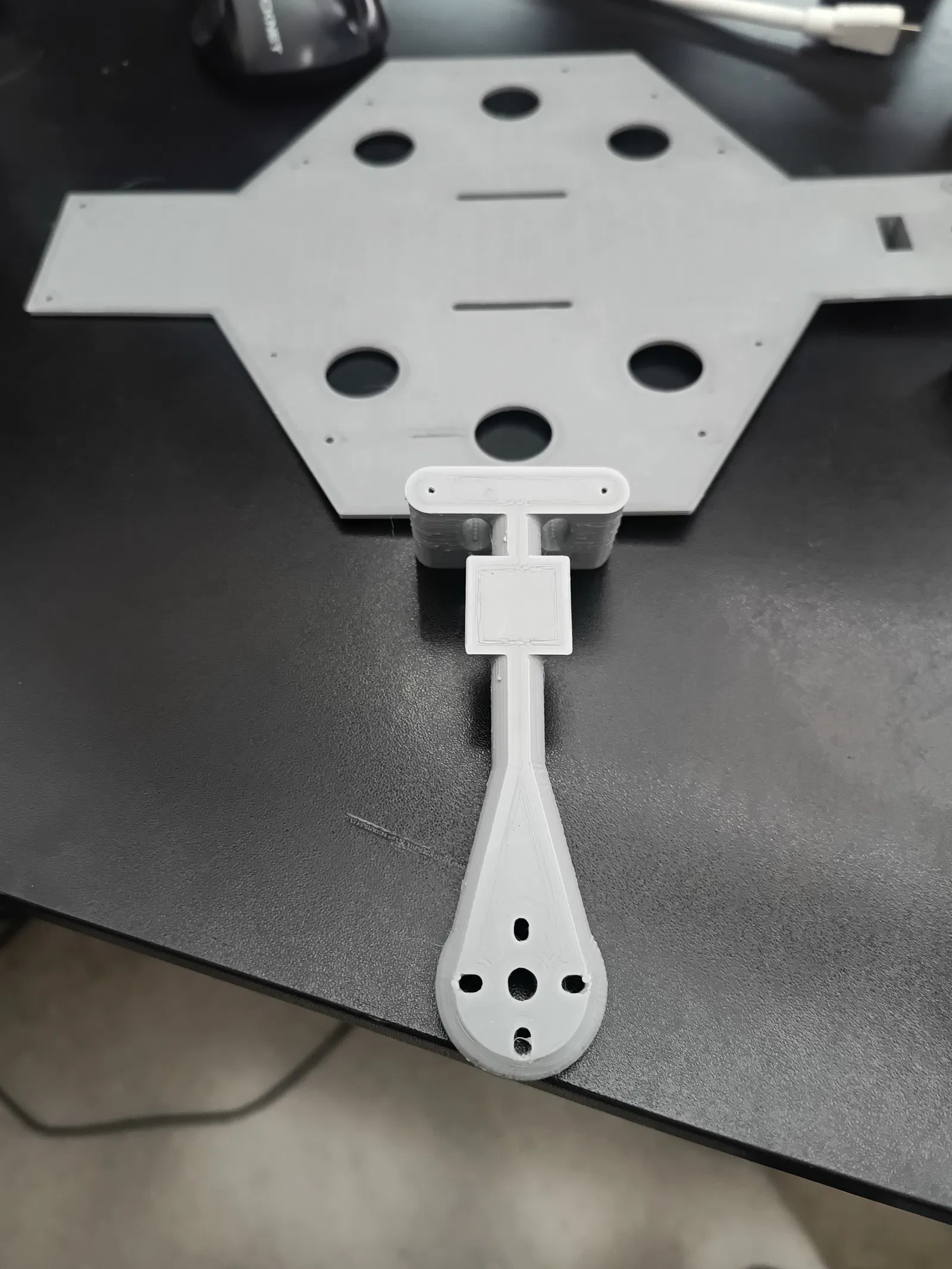

Mình từng có con quad ZR250 và muốn lên hex nhưng tìm hoài không thấy mẫu nào ổn, nên quyết định thử làm một bộ frame và tay (arms) in được hoàn toàn. Tất cả đều thiết kế để tự taro ren (self threading) bằng ốc M3 x 10mm. Hiện tại dự án vẫn đang WIP, mình vẫn đang in thử và tinh chỉnh.
Về sau nó sẽ có: ngàm gắn RunCam đưa ra phía trước để giảm cánh quạt lọt vào khung hình, dual PDB theo pattern 30.5, FC theo pattern 30.5, lỗ gắn cho 2 cảm biến dòng Matek i2c-ina-bm, hard mount cho GPS M10, khe để gắn XT60 (tương lai sẽ có nhiều lựa chọn hơn). Test in bằng PLA: 25% infill, 4–6 walls và layer height 0.15. Cứ thoải mái chỉnh sửa thiết kế theo ý bạn.
1/24/26
Đã thêm thiết kế mới cho arms dùng rod 10mm để nối tay, vậy nên bạn có thể làm size nào cũng được; đồng thời thêm bolt pattern cho ngàm APM/PIX kiểu mount cũ.
