Fuse Block Anderson PowerPole tham số (F360) – Tùy biến số mạch

Cập nhật 7/27/2023

• Chỉnh lại khoảng cách cho bố cục

• Thêm phiên bản mới dùng chốt (pins) để giữ cặp PowerPole, thay cho kiểu “click-in”. Có thể giúp lắp ráp dễ hơn.

Cập nhật 7/29/2023

• Thêm “shell pusher” để hỗ trợ lắp ráp cho mẫu “click-in”.

1/07/2026

• Thêm phiên bản “click and pin”, trong đó có thể dùng thêm một chốt giữa cho một phiên bản vốn là “click-in”.

• Thêm các file .STL mẫu 4, 5 và 6 mạch (circuit) cho cả ba phiên bản

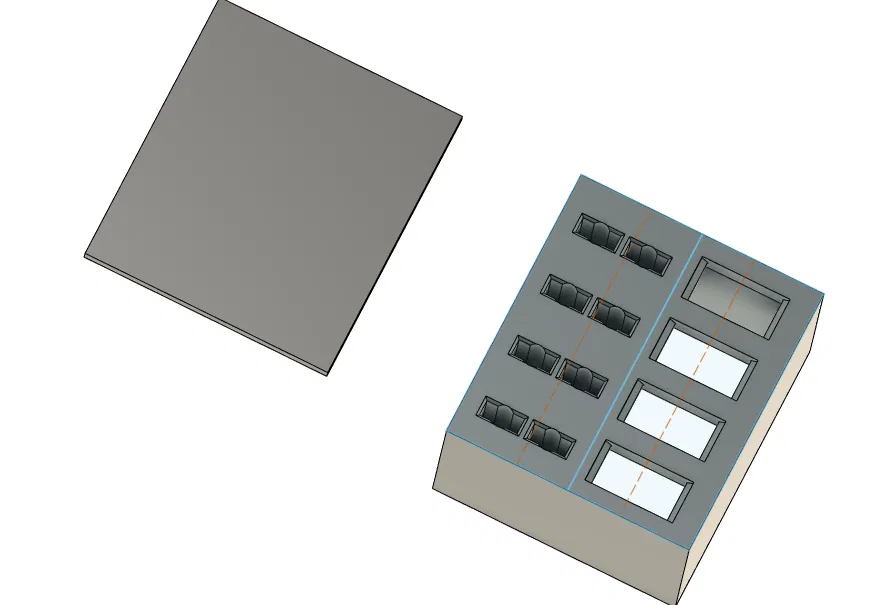

File Fusion 360 đính kèm là cho một Anderson PowerPole fuse block có thể tùy biến. Bạn cần mở file trong Fusion 360 để tạo các file cần cho việc in.

Người dùng có thể thay đổi số lượng connector trên fuse block. Để làm việc này, vào menu “Modify” và chọn “fx change parameters”. Thao tác này sẽ mở hộp thoại parameters. User parameter “circuits” điều khiển số lượng cặp fuse + PowerPole sẽ có trên block.

Phần fuse holder gồm một cặp đầu cos dẹt ¼" female quick connect được ép (pressed) vào block.

Lắp ráp mẫu “click-in” gồm việc đưa các vỏ PowerPole (PowerPole shells) và cụm fuse holder vào block. Một cặp PowerPole shells sẽ búng (snap) vào các lỗ chữ nhật, nhưng sẽ cần khá nhiều lực. Vỏ màu đỏ nên nằm sát vị trí fuse holder (mình giả định dùng cấu hình ARRL “red right tongue top”).

Việc lắp có thể dễ hơn nếu đặt vỏ màu đen vào trước, với phần lõm bên hông đặt chụp lên gờ (ridge) ở cạnh miệng lỗ. Sau đó có thể bắt đầu đưa tab hông của vỏ đỏ vào rãnh của vỏ đen đồng thời canh cho khớp vào lỗ chữ nhật. Có thể cần dùng lực và lắc nhẹ (“jiggling”) để nó búng vào đúng vị trí.

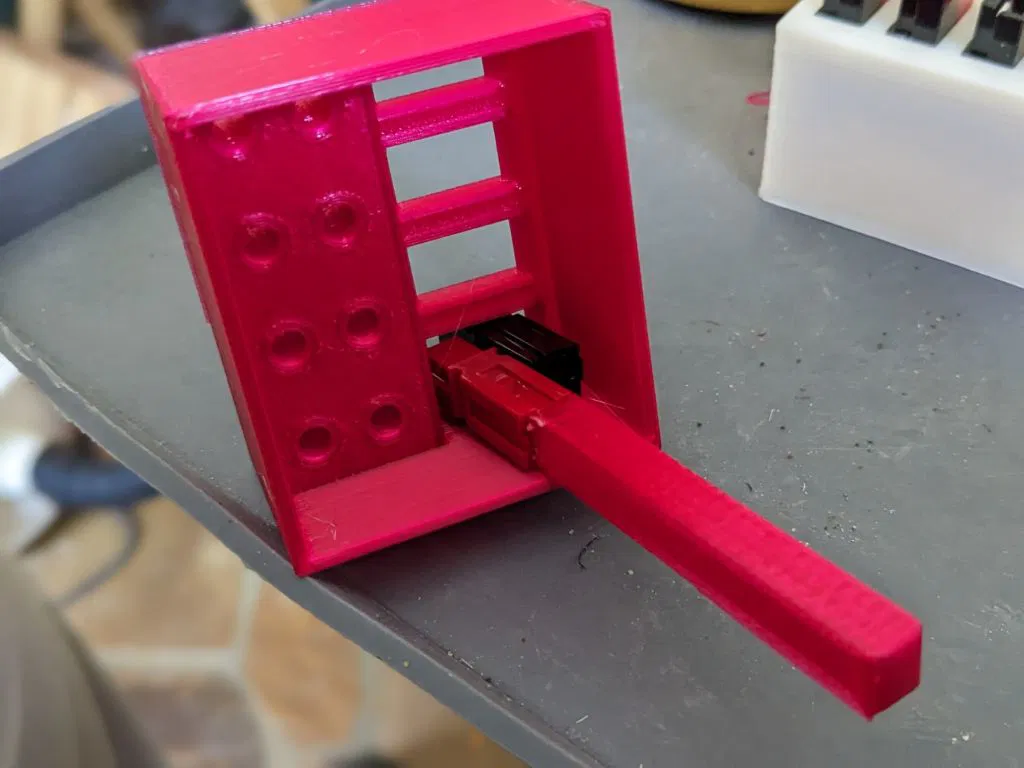

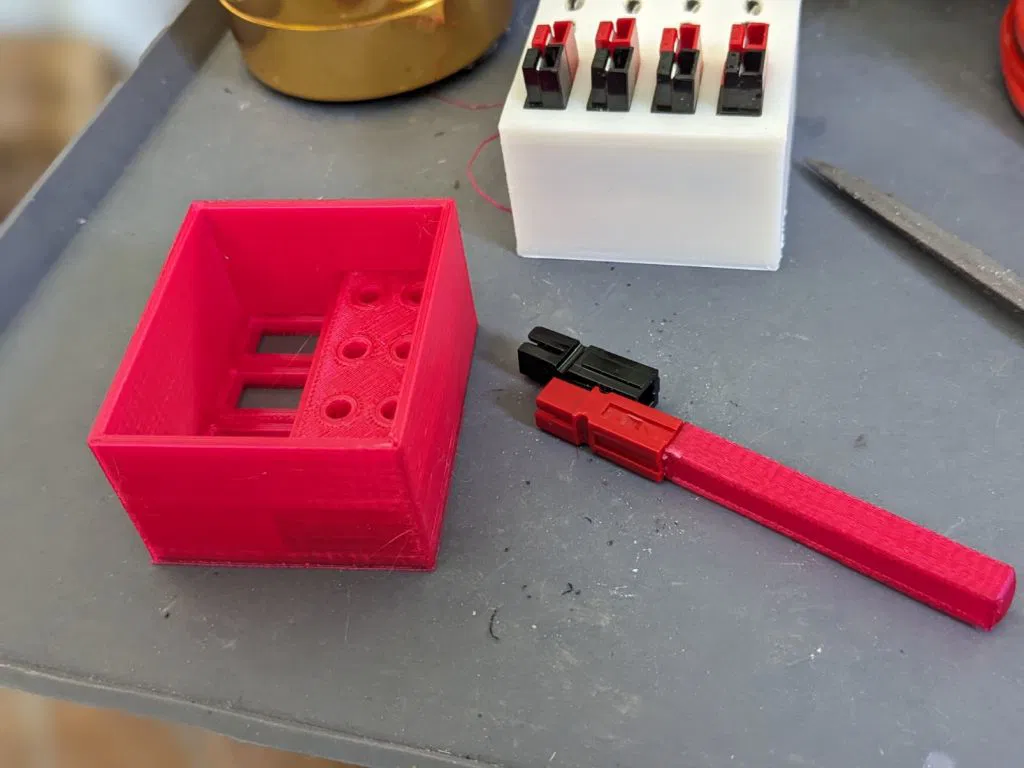

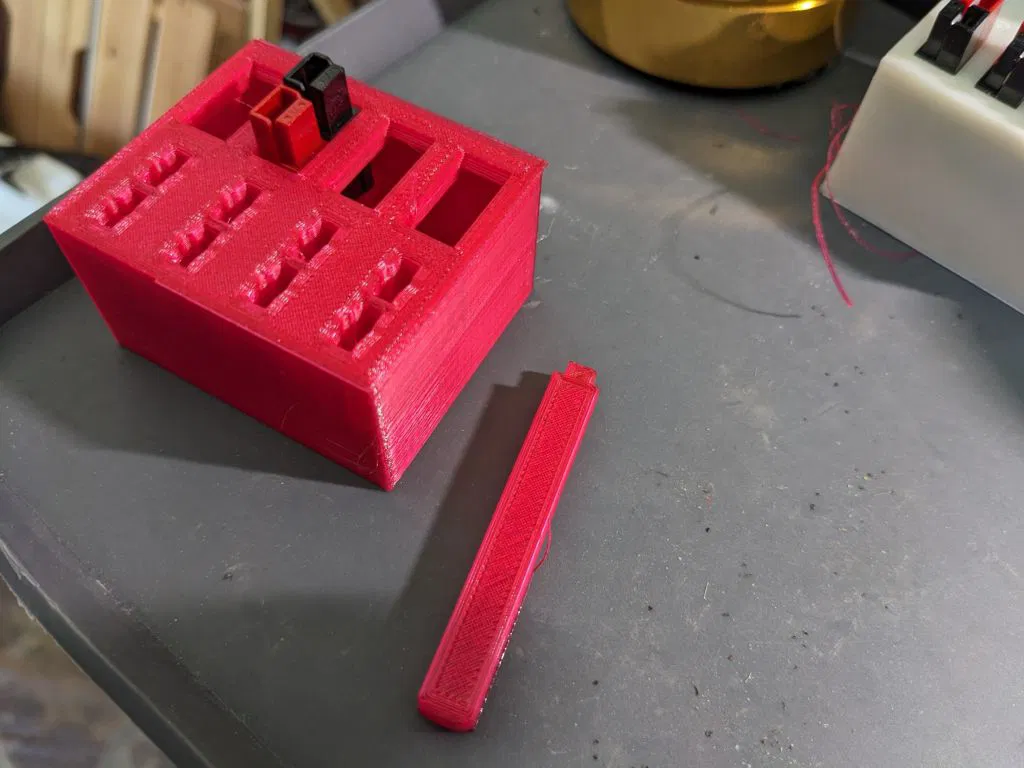

Dụng cụ “shell pusher” có thể dùng để hỗ trợ lắp ráp với mẫu “click-in”. Cách dùng tốt nhất là tỳ đúng vào vỏ đỏ khi vỏ đỏ & đen chỉ mới ăn khớp nhẹ. Dùng nó để canh cặp vỏ như mô tả ở trên và ấn lực lên vỏ đỏ cho đến khi khớp. Xem hình.

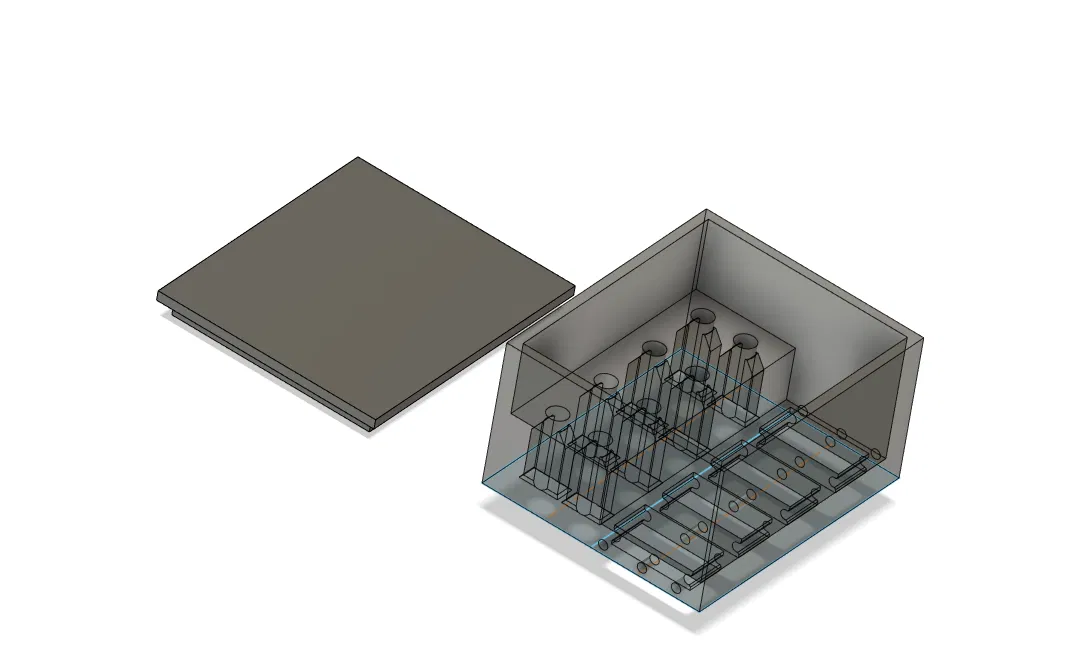

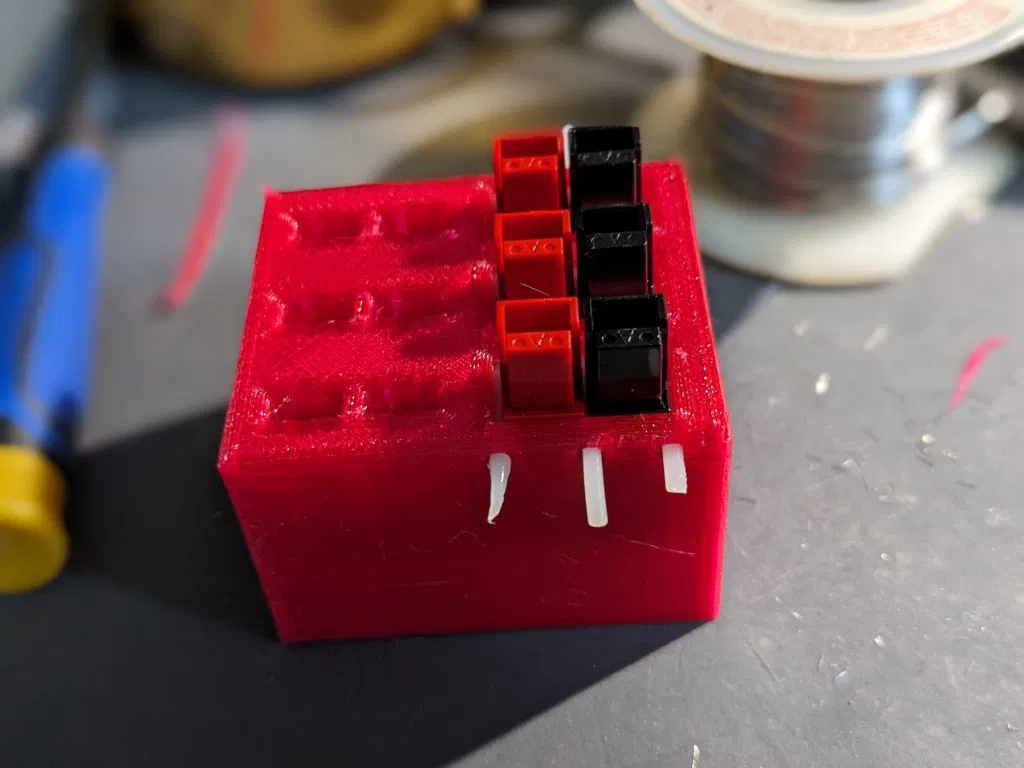

Phiên bản pinned (dùng chốt) thay thế dùng các đoạn filament làm chốt để giữ cặp PowerPole, nhờ các lỗ được thiết kế sẵn trong model. Chốt filament sẽ đi xuyên qua “lỗ” trung tâm của cặp PP và xuyên qua các hõm nửa vòng tròn ở hai bên. Đặt một cặp PP vào block rồi luồn một chốt qua lỗ trung tâm; lặp lại cho đến khi tất cả các cặp vào vị trí. Kết thúc bằng cách thêm chốt ở hai bên ngoài. Cắt chốt vừa độ dài và cố định bằng keo hoặc hơ chảy đầu để neo lại. Xem hình để tham khảo cách lắp kiểu pinned.

Phiên bản “click and pin” thay thế là sự kết hợp của “click-in” và “pinned”. Khả năng giữ chính (retension) là nhờ các cấu trúc “rib” trong cửa lỗ. Việc cho phép thêm một chốt giữa giúp giữ chắc hơn nếu người dùng lỡ cắt/giảm các rib quá nhiều khi cố làm cho việc đưa vỏ vào dễ hơn.

Bấm cos (crimp) hoặc hàn (solder) dây vào các female quick connects trước khi đưa vào. Sau khi đưa vào, hàn tất cả dây của fuse holder phía ngoài dọc theo thành ngoài vào một thanh buss connection. Bạn có thể dùng dây cứng (solid wire) hoặc battery connection ribbon cho phần này. Dây từ fuse holder phía trong nên được bấm cos PowerPole contact ở đầu dây. Sau đó đưa contact này vào vỏ PowerPole màu đỏ.

Bấm các đoạn dây ngắn vào PowerPole contacts để đưa vào các vỏ PowerPole màu đen. Các dây này cũng nên được nối chung vào một buss connection, giống như các dây fuse holder phía ngoài.

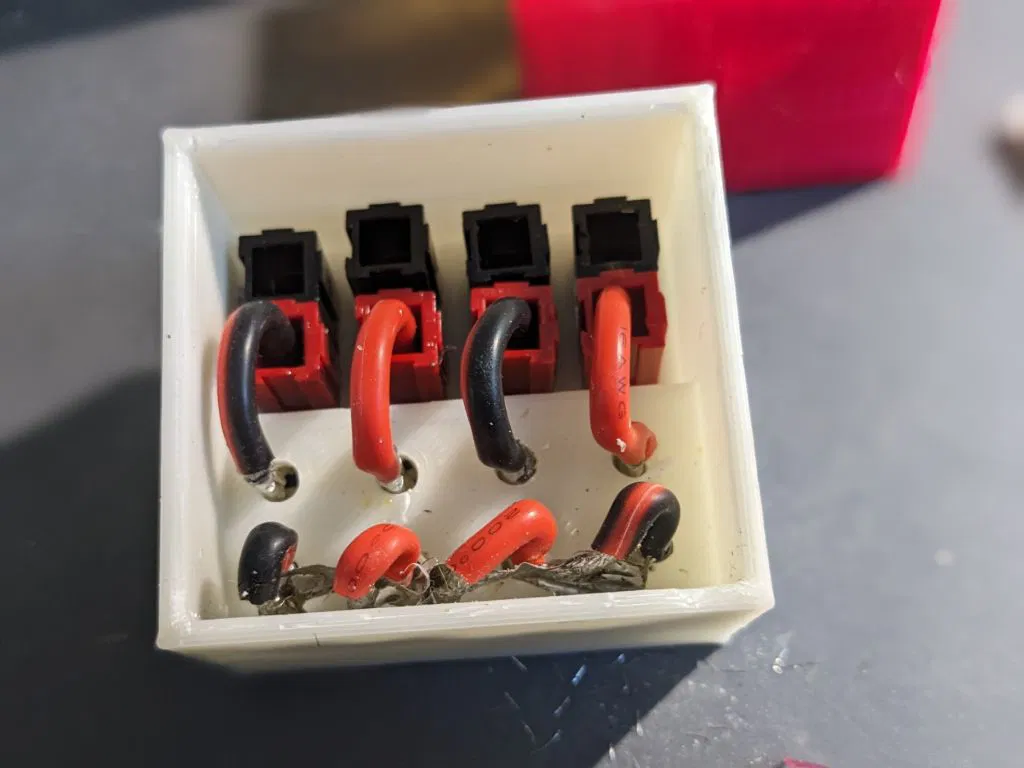

Các hình đi kèm sẽ giúp làm rõ các hướng dẫn ở trên. Khi chụp hình thì dây cho vỏ màu đen vẫn chưa được gắn.

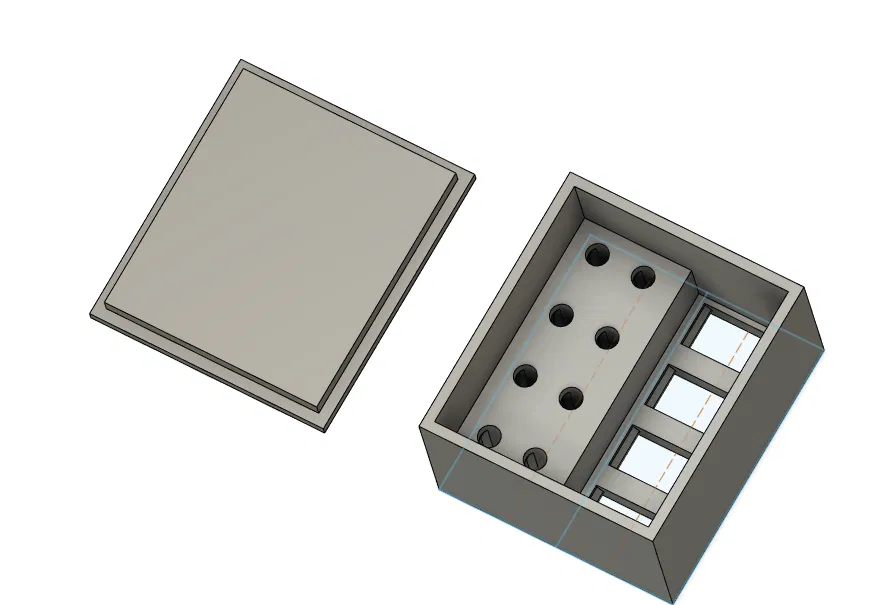

Sau khi lắp các connector và đi dây xong, có thể dán keo “lid” để đóng phần đáy.

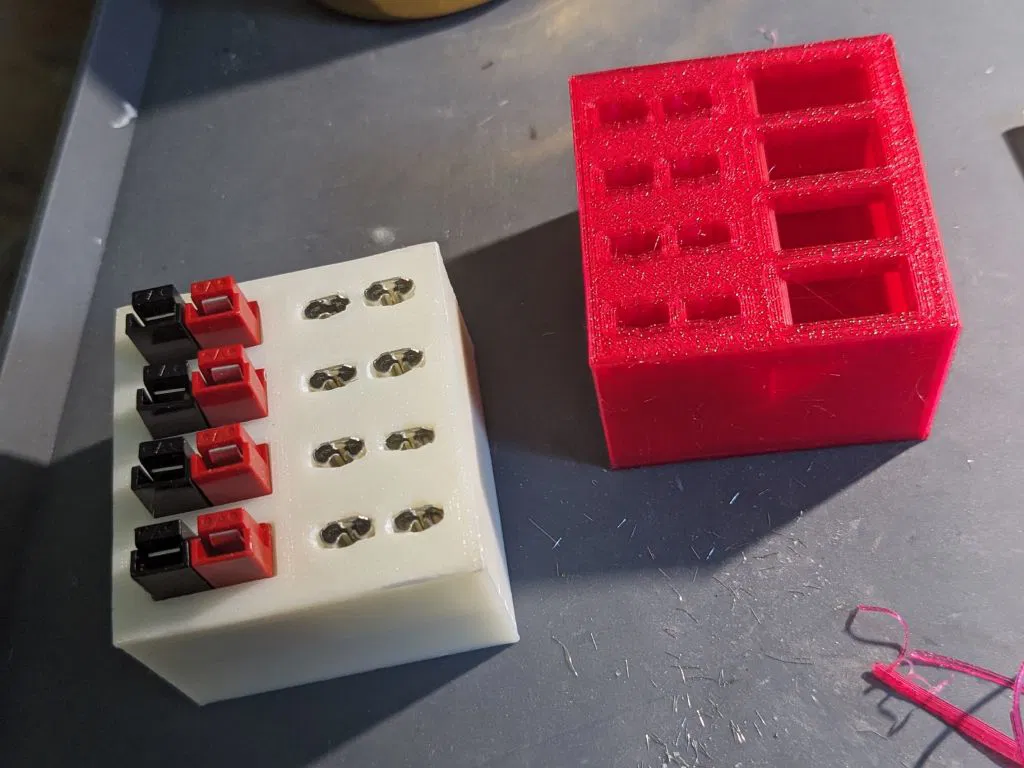

Mình đề xuất in tối thiểu 3 walls. Infill không quá quan trọng, mình dùng 20%. Hình là các bản in bằng ASA (trắng) và PETG (đỏ). Mình thấy dây đồng sợi mịn có phủ silicone đủ mềm và chịu nhiệt tốt để hàn và lắp ráp dễ dàng.
