Đèn bàn LED RGB trang trí – In 3D (PLA)

Đèn bàn LED trang trí – Thiết kế parametric in 3D

Dự án này giới thiệu một đèn bàn LED trang trí được thiết kế như một dự án in 3D parametric hoàn chỉnh, kết hợp thiết kế cơ khí, điện tử cơ bản và thử nghiệm chế tạo.

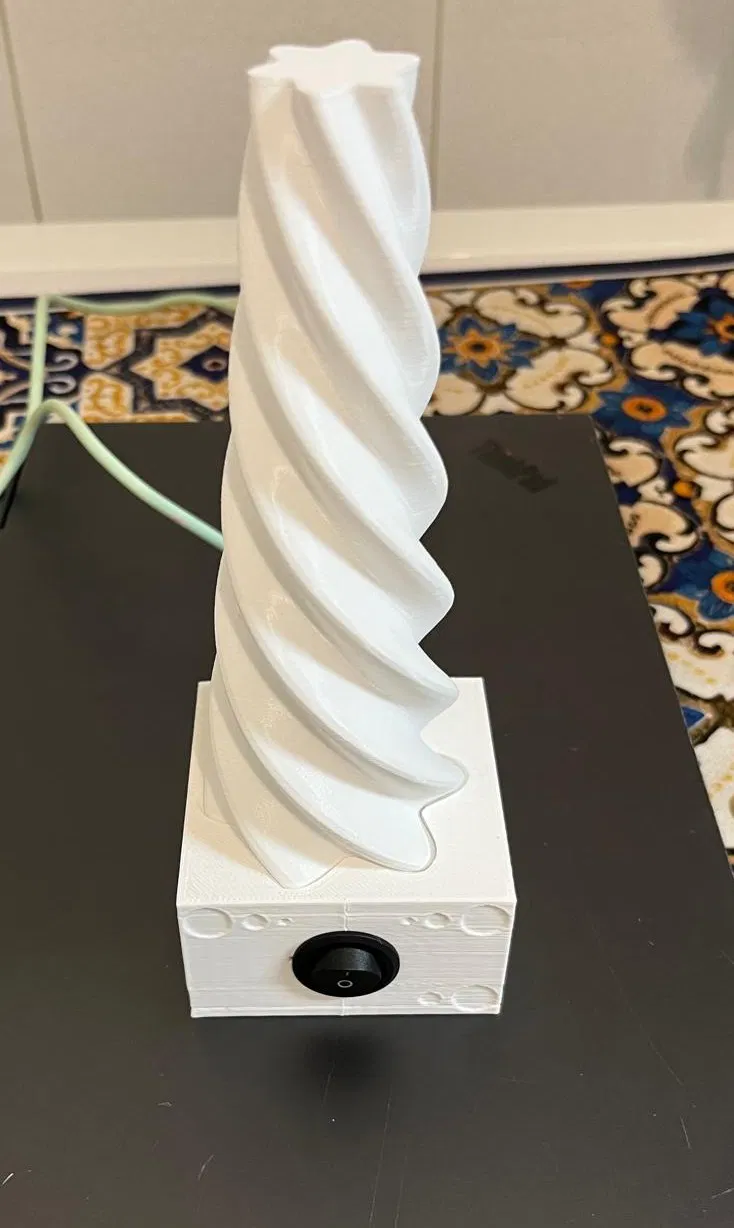

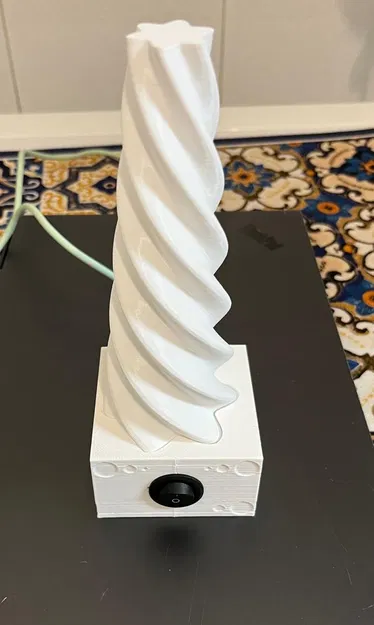

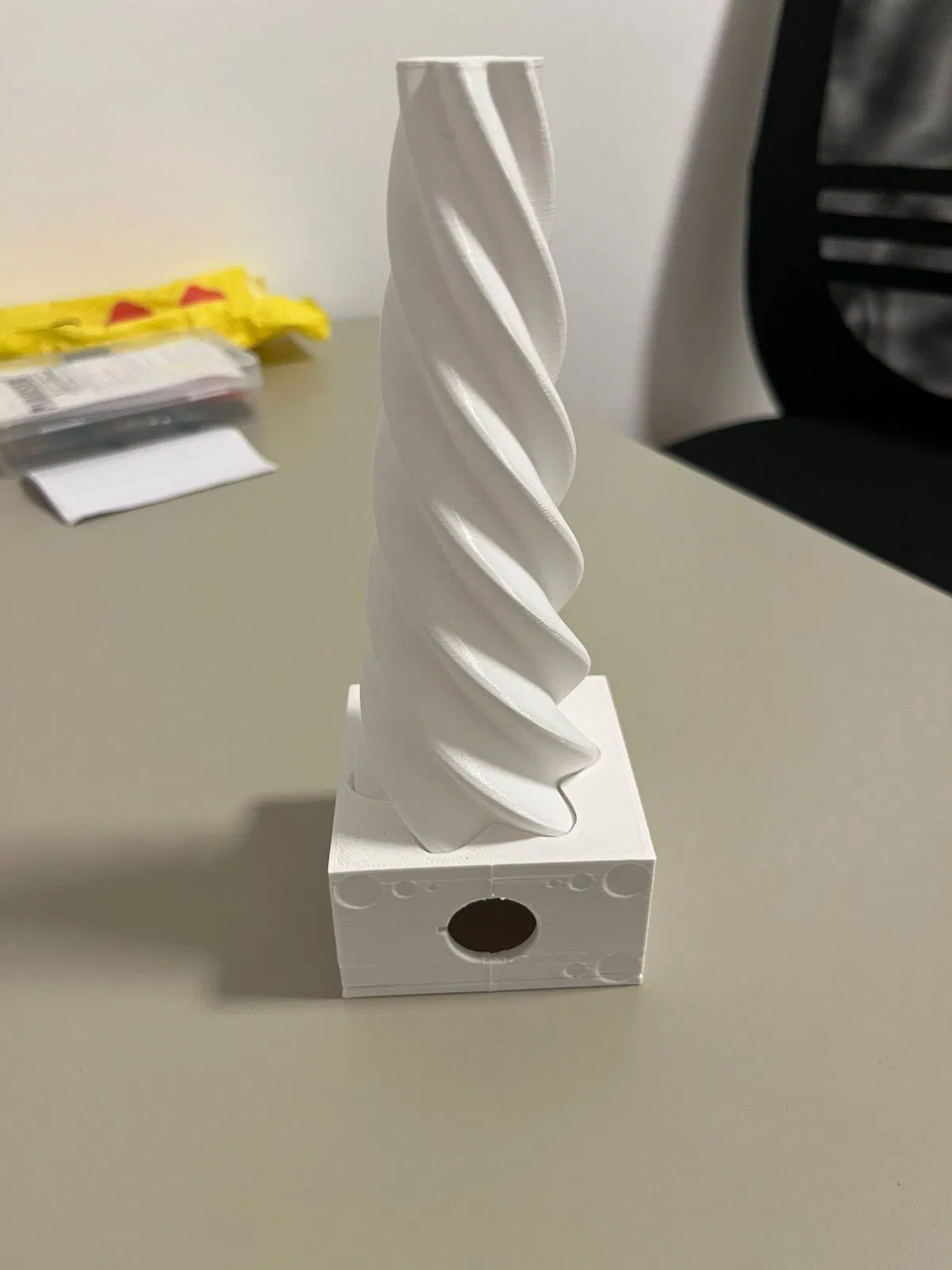

Đèn gồm 3 phần chính được in 3D:

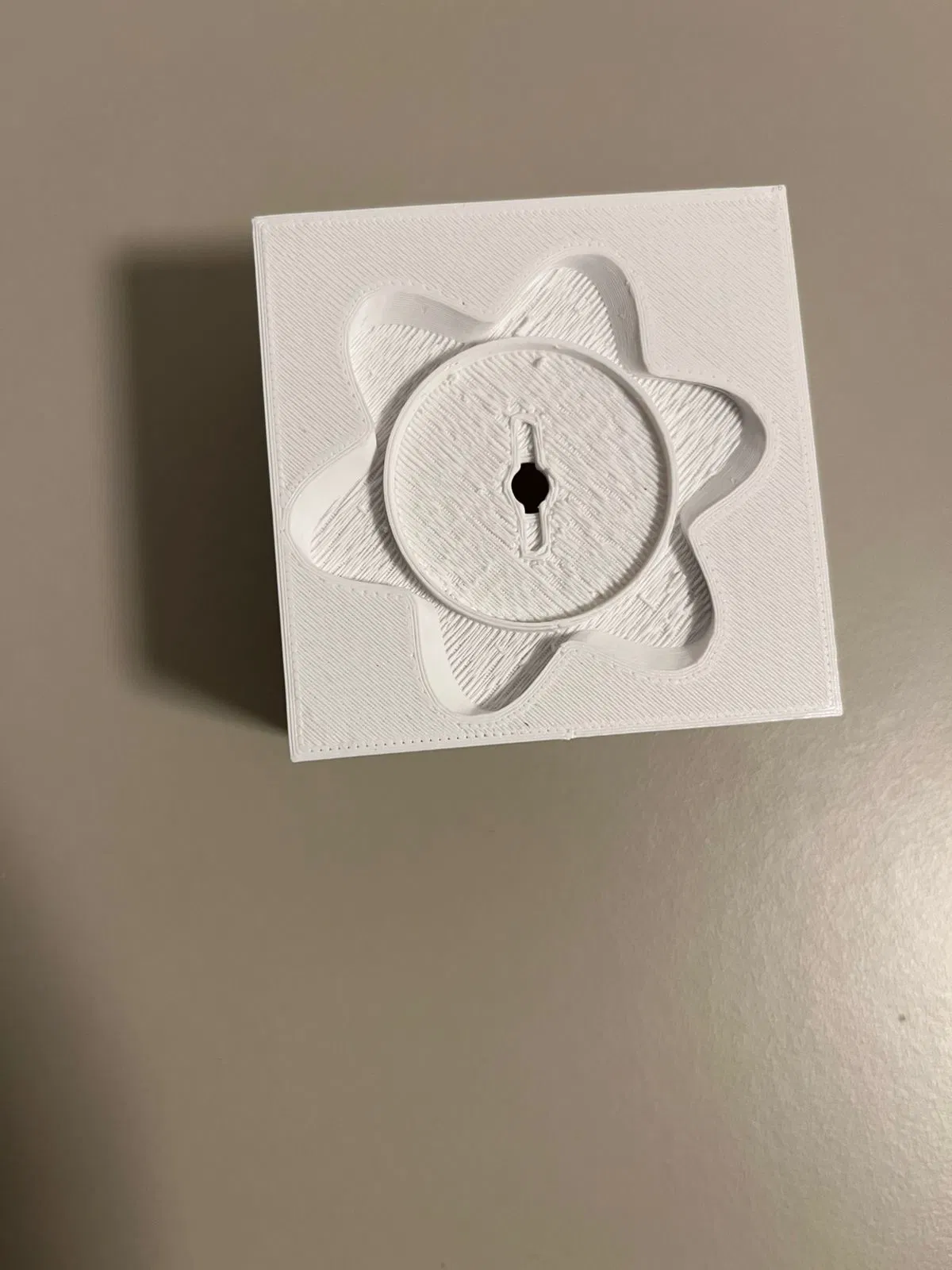

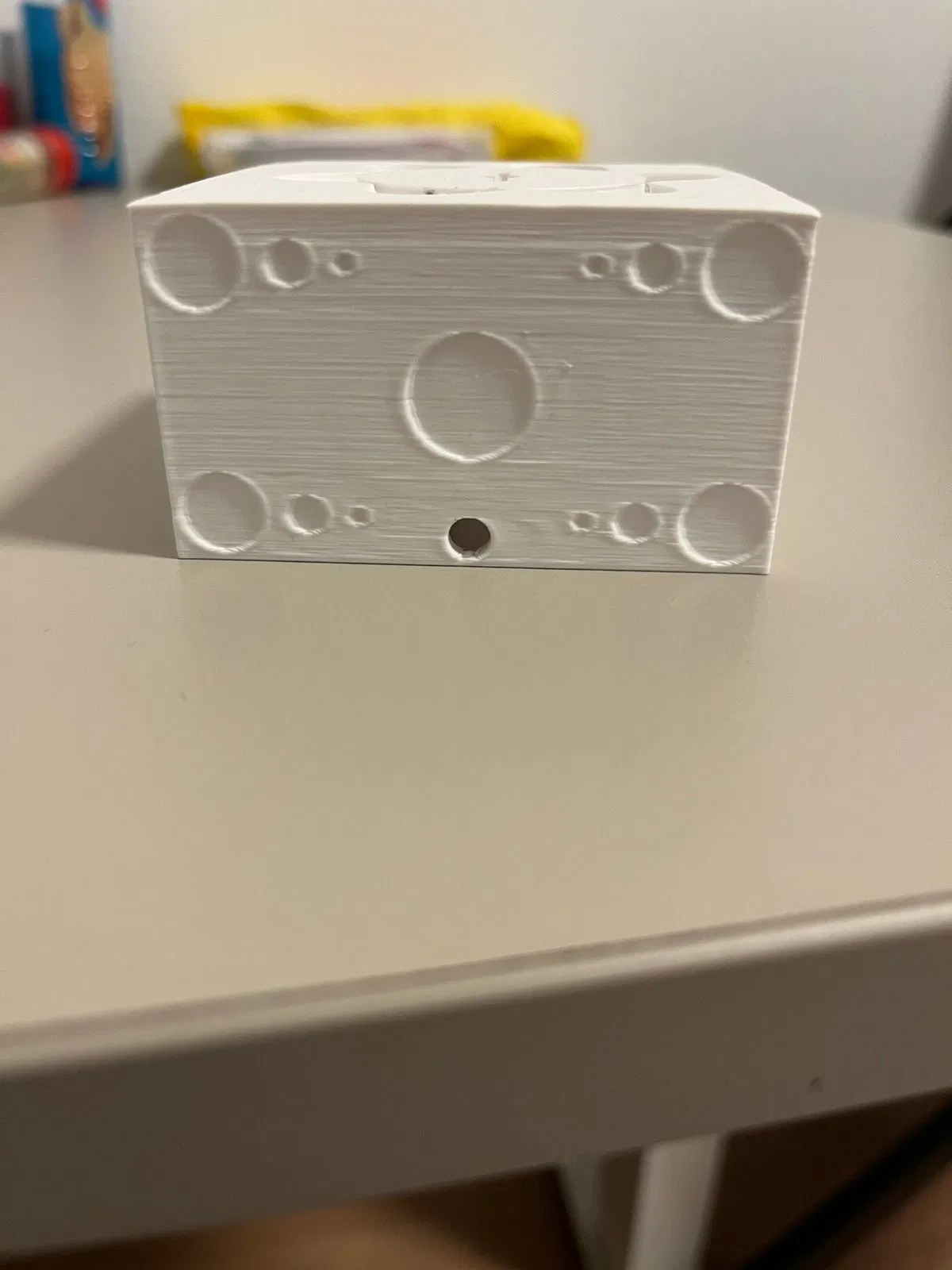

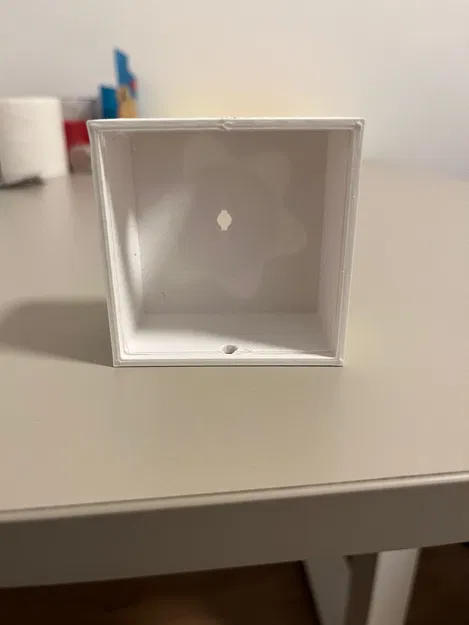

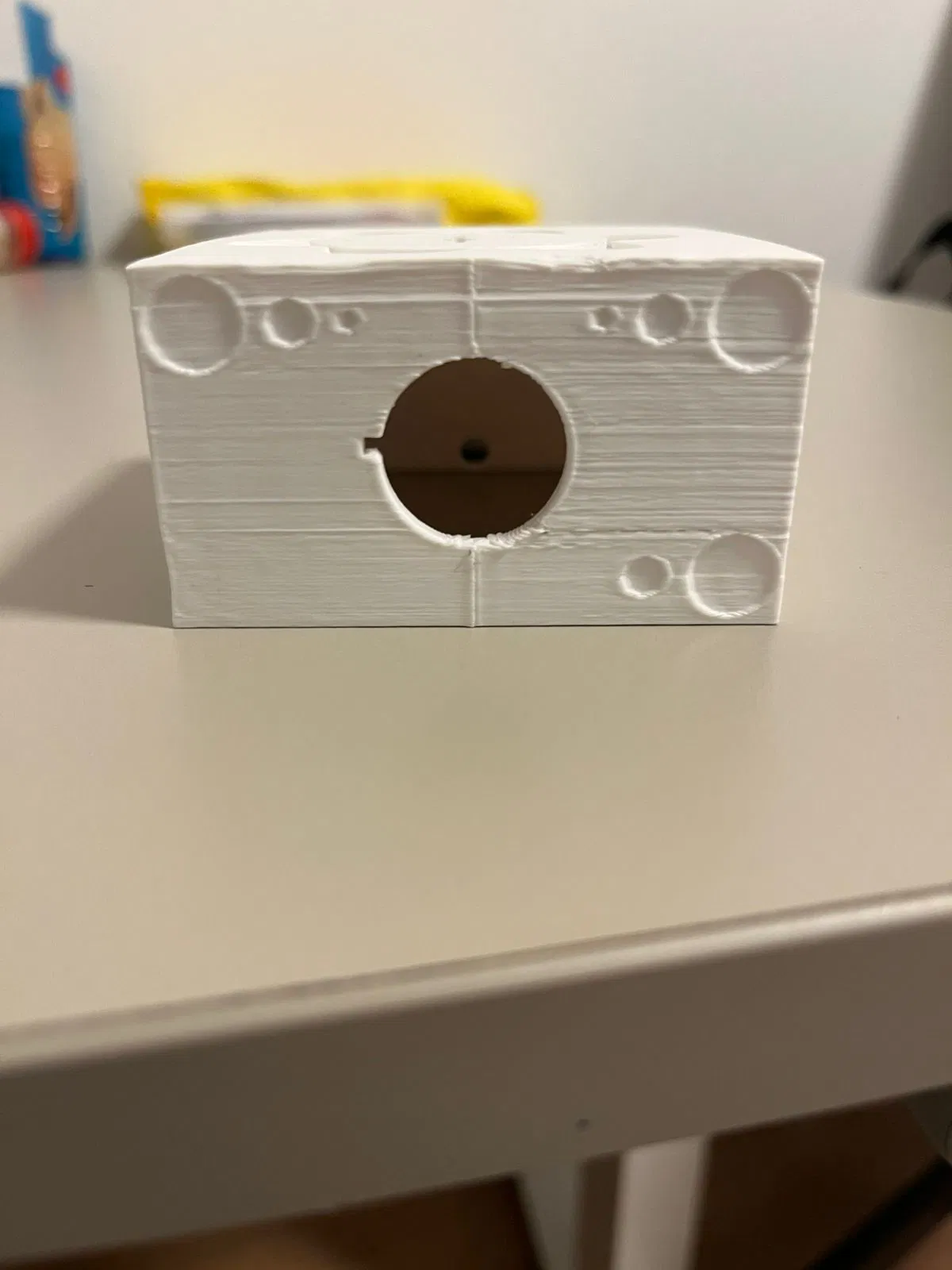

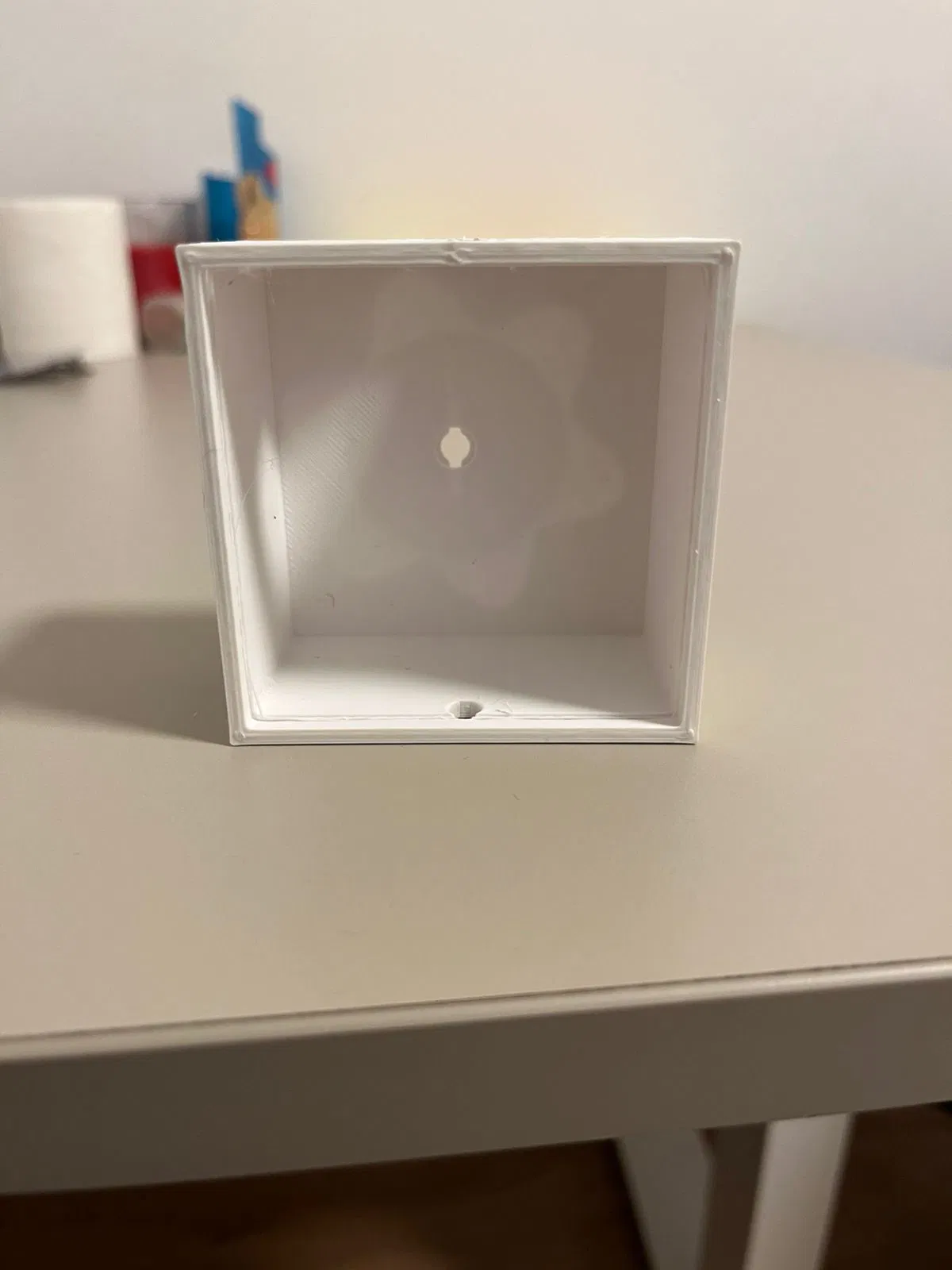

• phần đế dạng khối lập phương mô-đun, thiết kế để chứa các linh kiện điện tử,

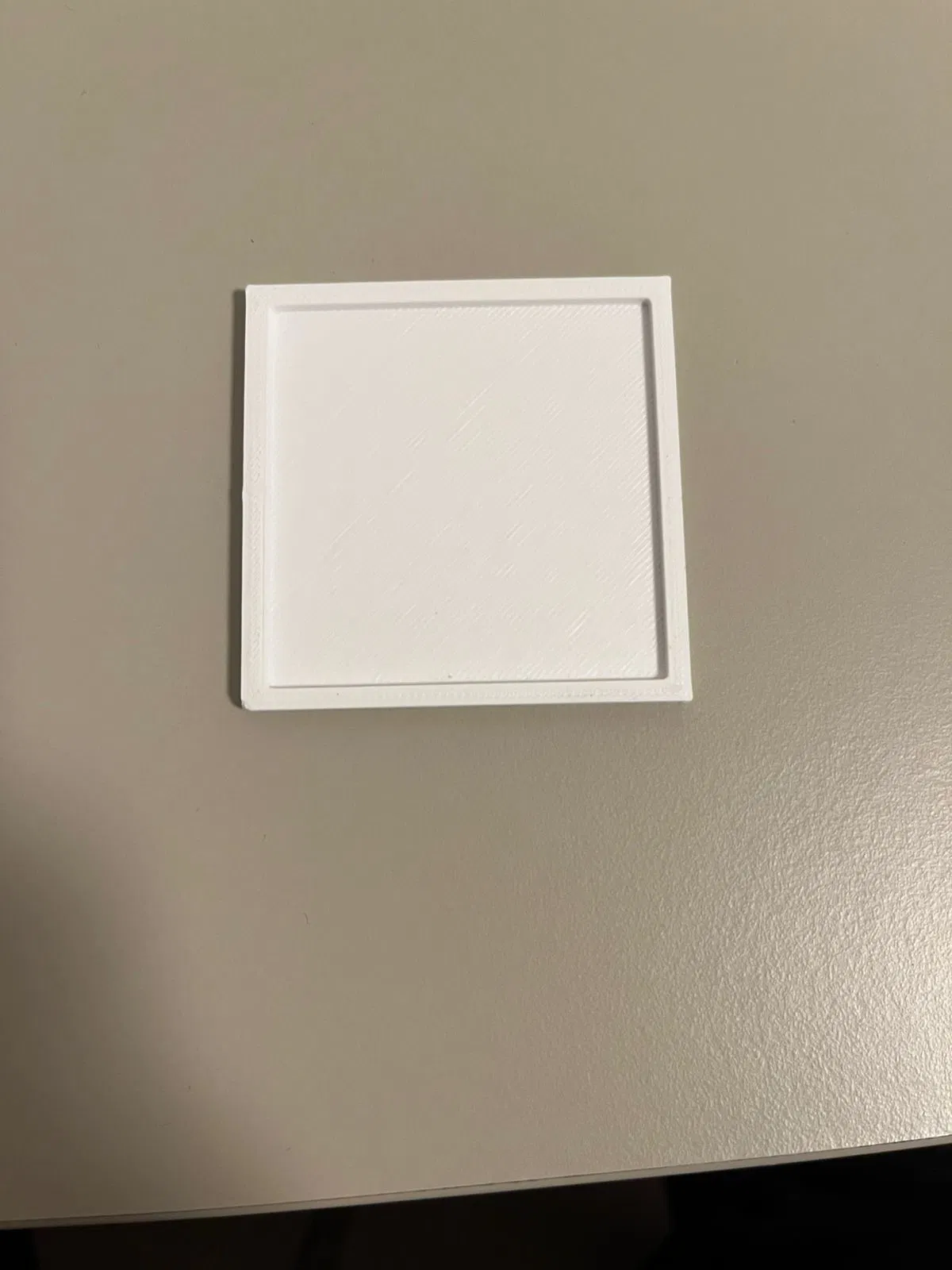

• nắp đáy tháo rời để bảo trì và đi dây,

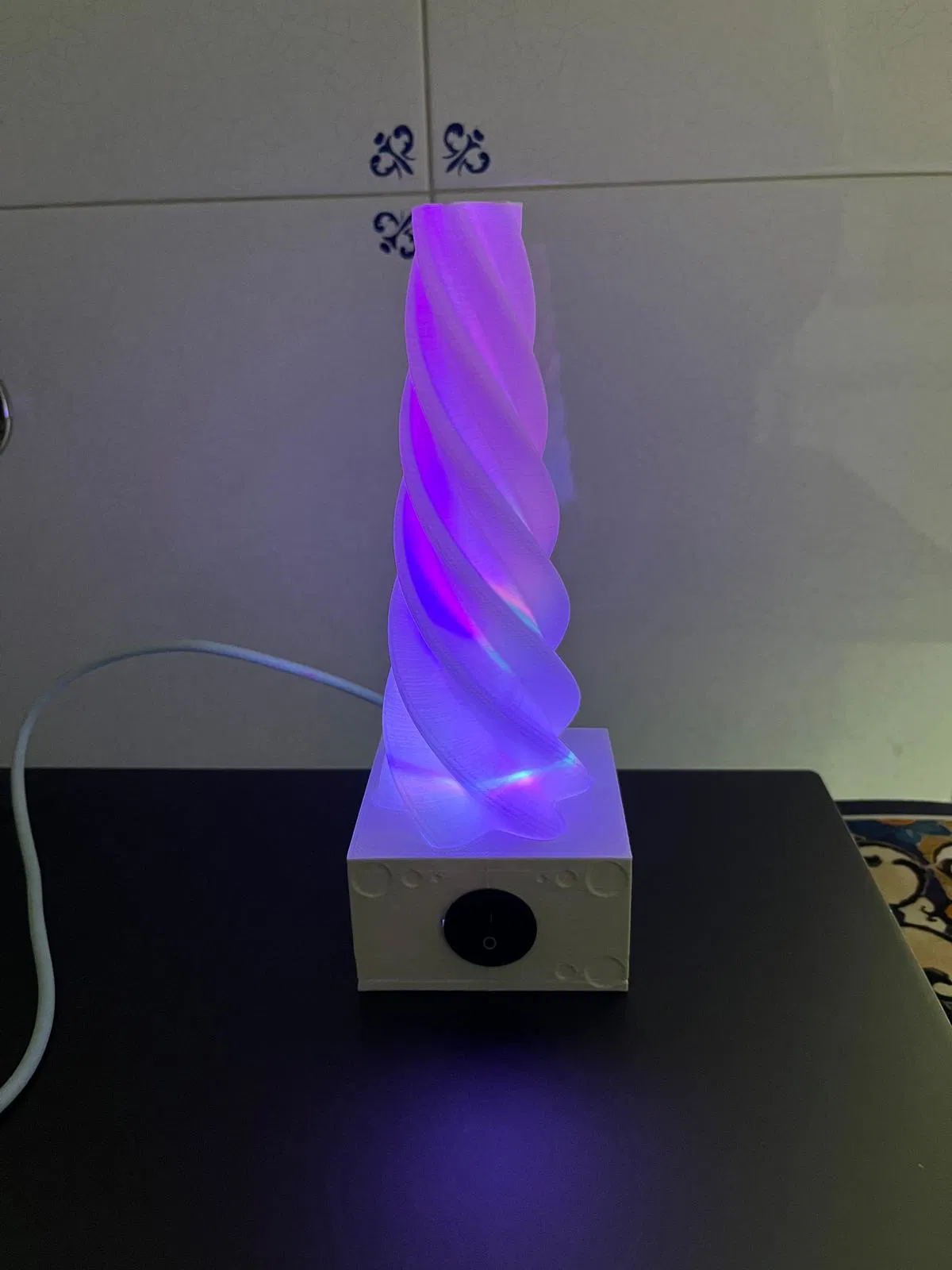

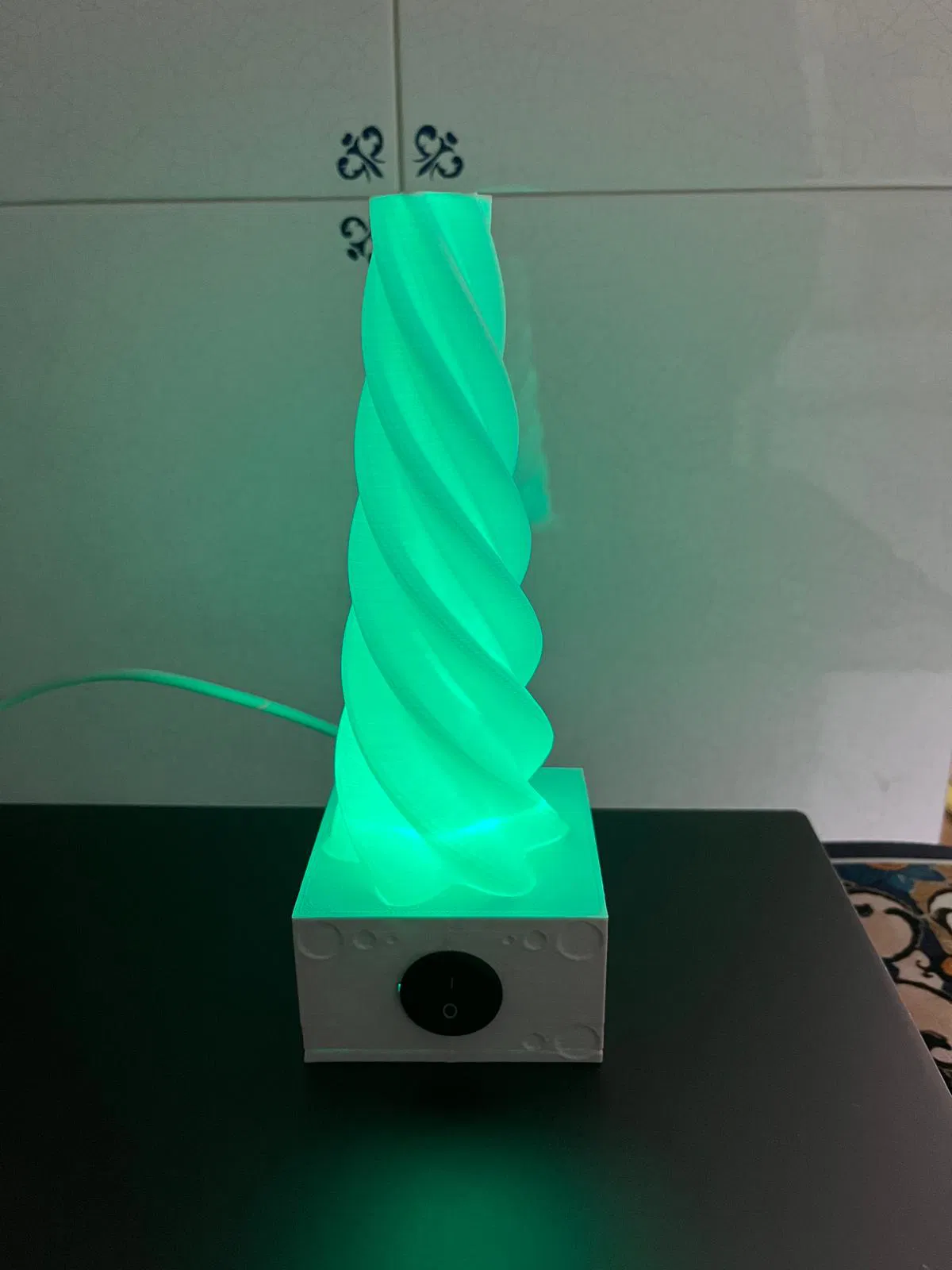

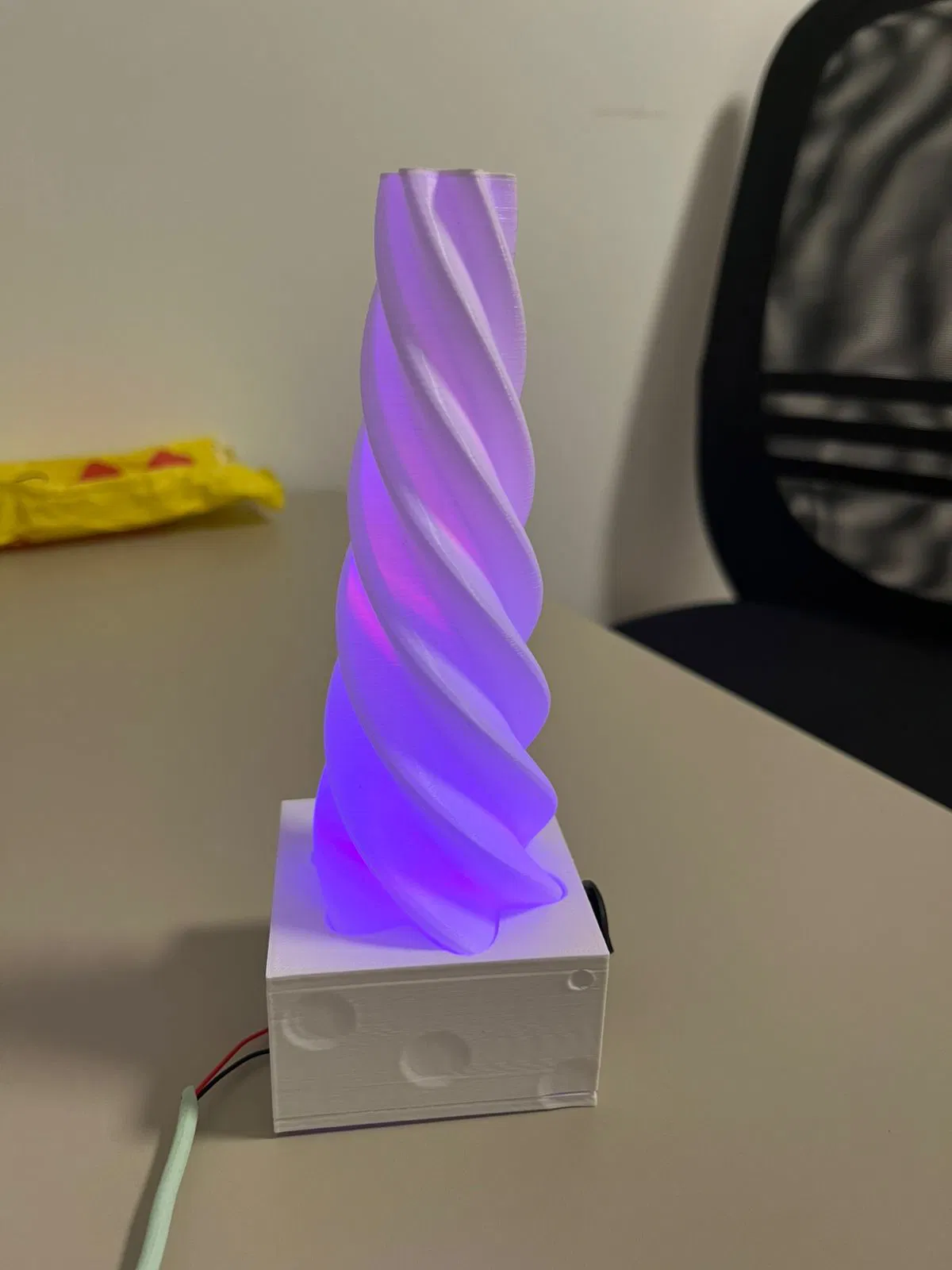

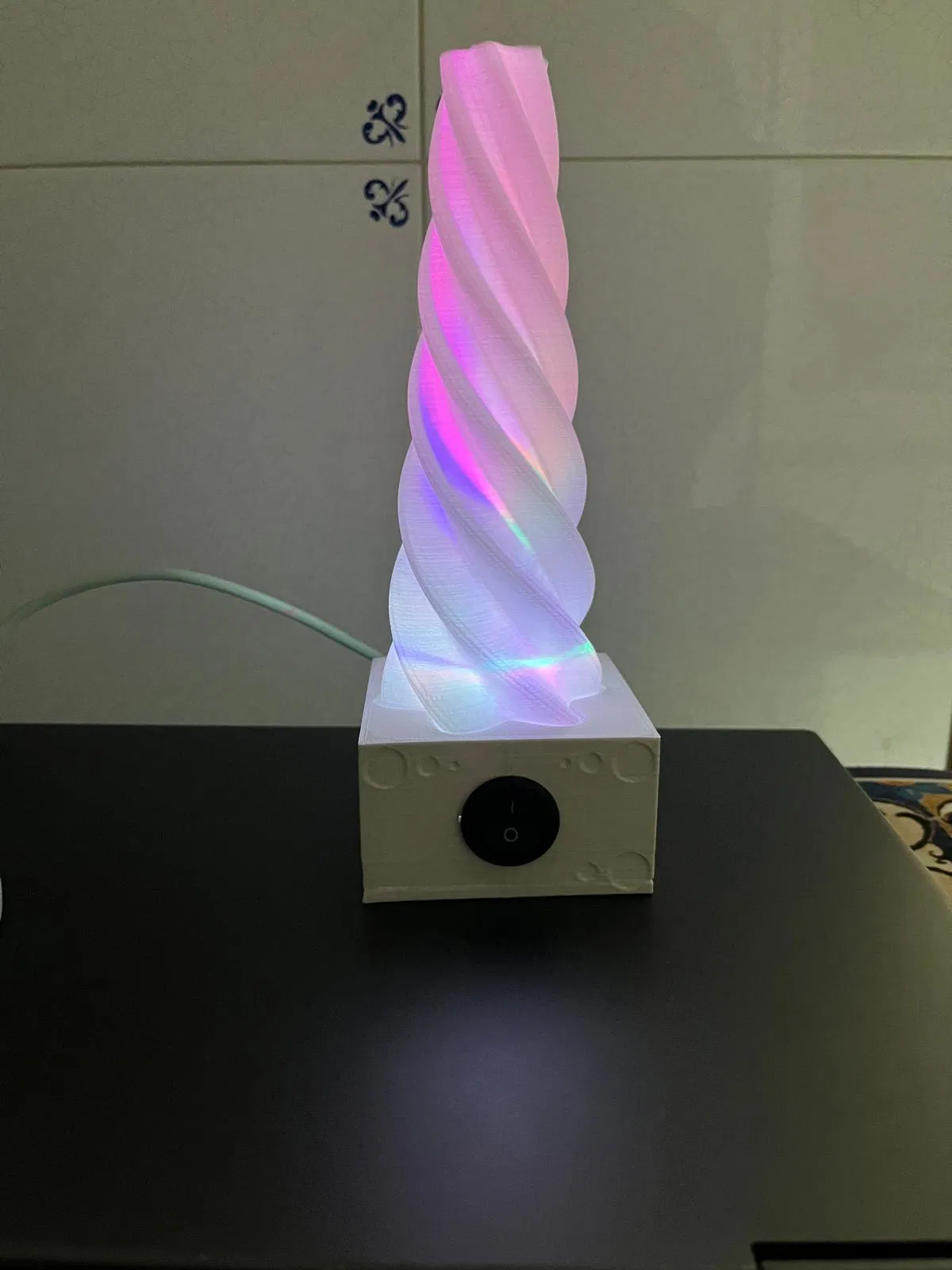

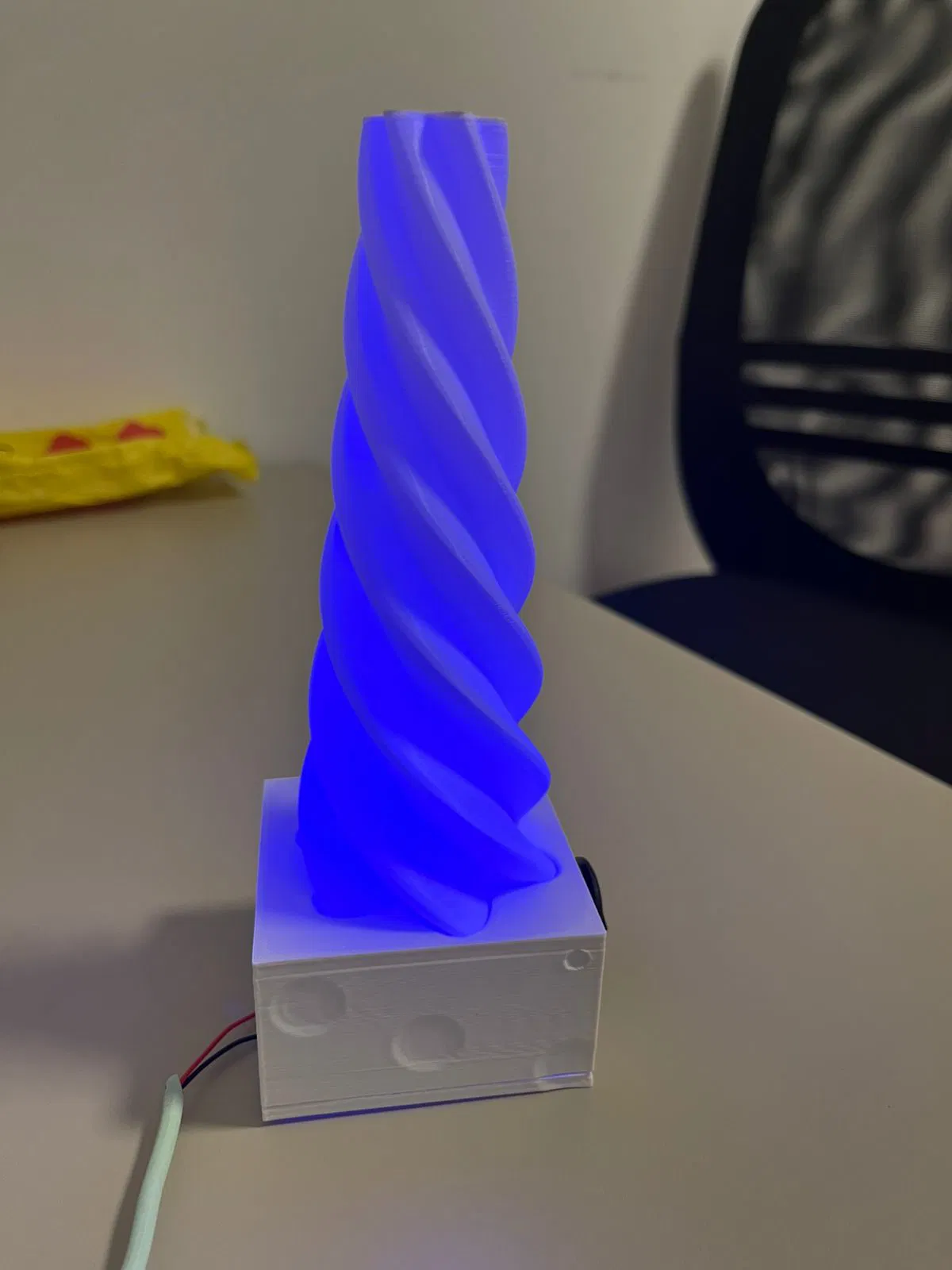

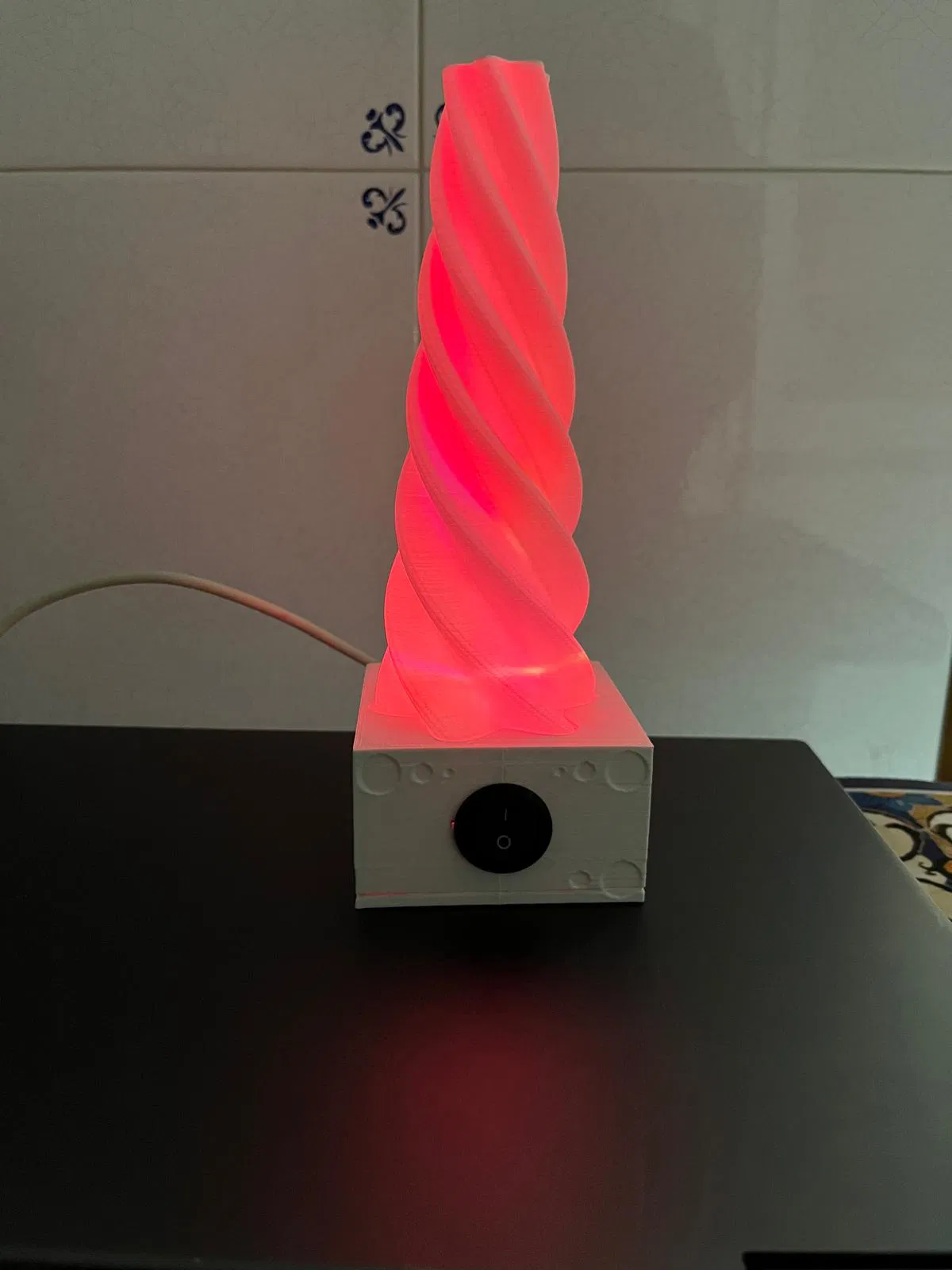

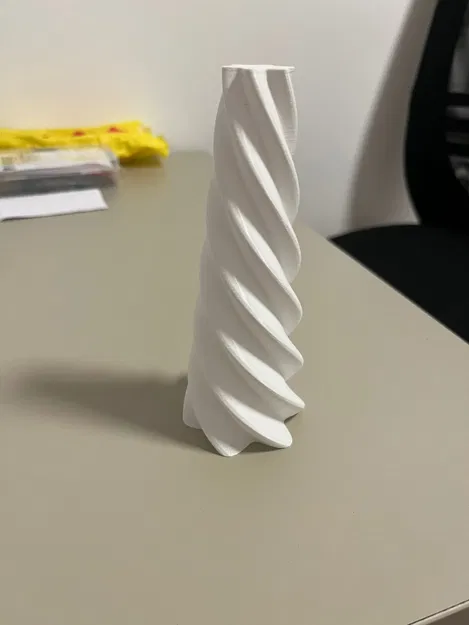

• và chụp tán sáng trang trí dạng xoắn, tối ưu cho khả năng tán sáng và tính thẩm mỹ.

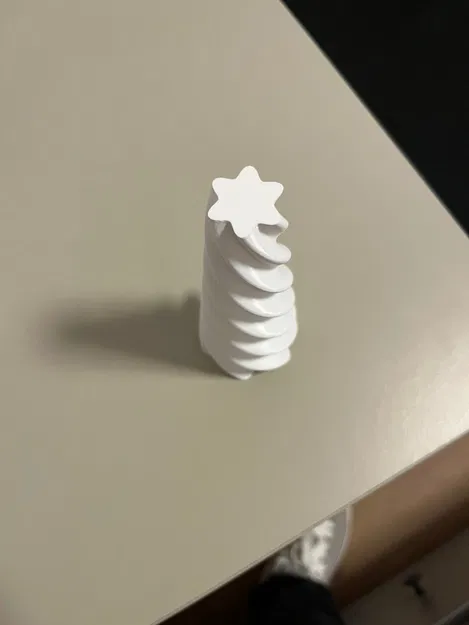

Hình học của chụp tán sáng được tạo bằng mô hình hóa parametric trong OpenSCAD, dựa trên biên dạng hoa xoắn được extrude dọc theo trục đứng. Phần này được in ở chế độ spiral/vase mode, tạo cấu trúc nhẹ với khả năng khuếch tán ánh sáng mượt. Phần đế và nắp đáy được in ở standard mode để đảm bảo độ cứng cơ khí.

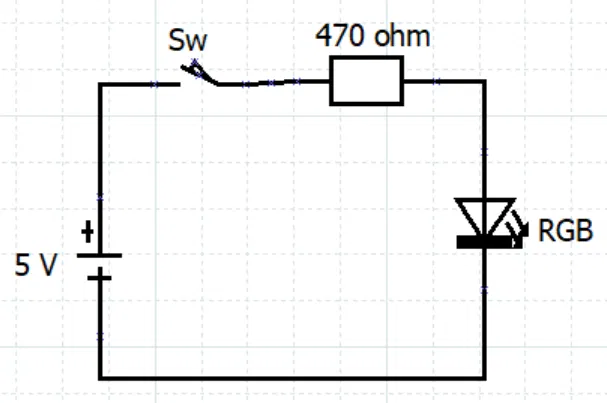

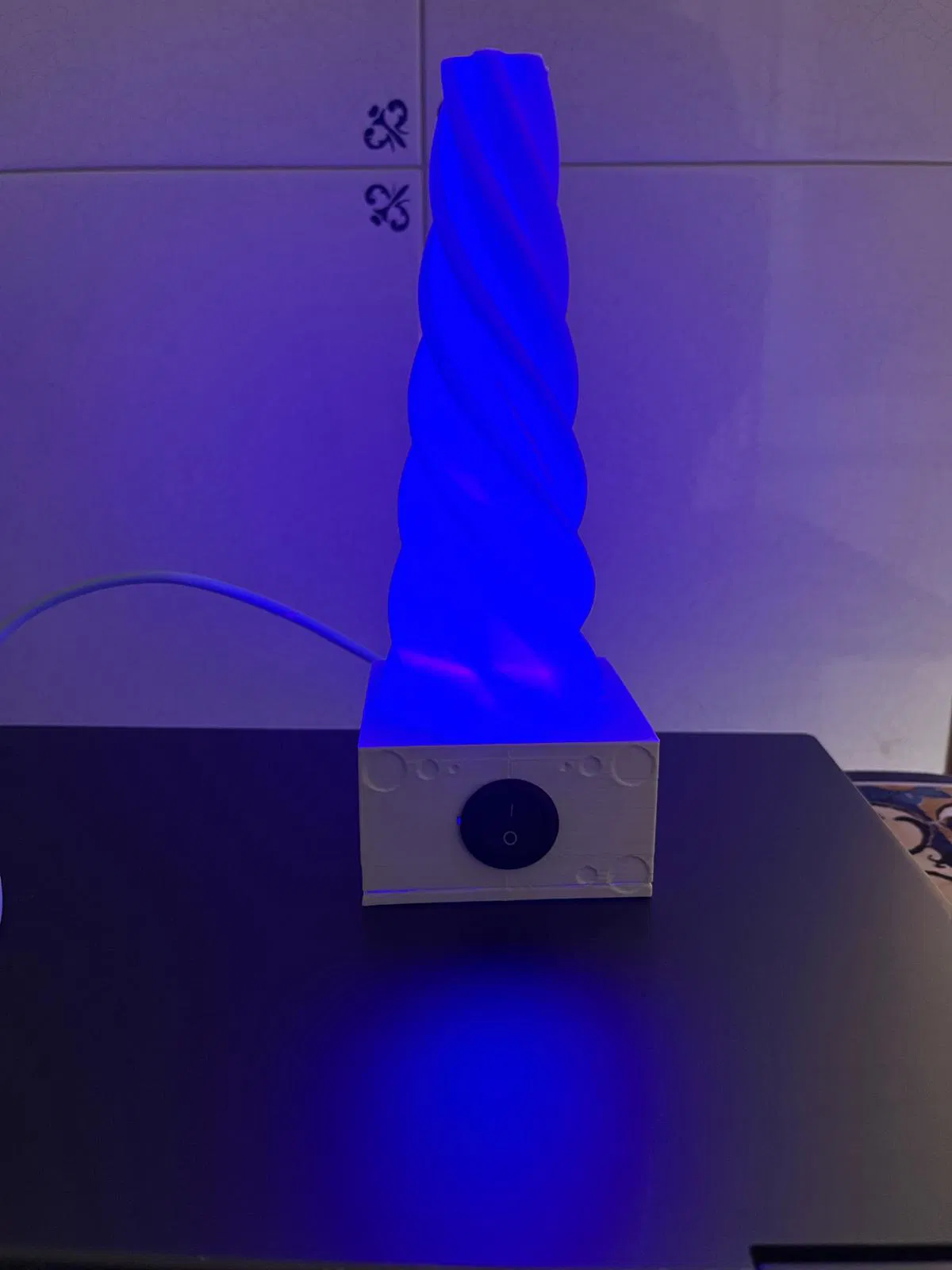

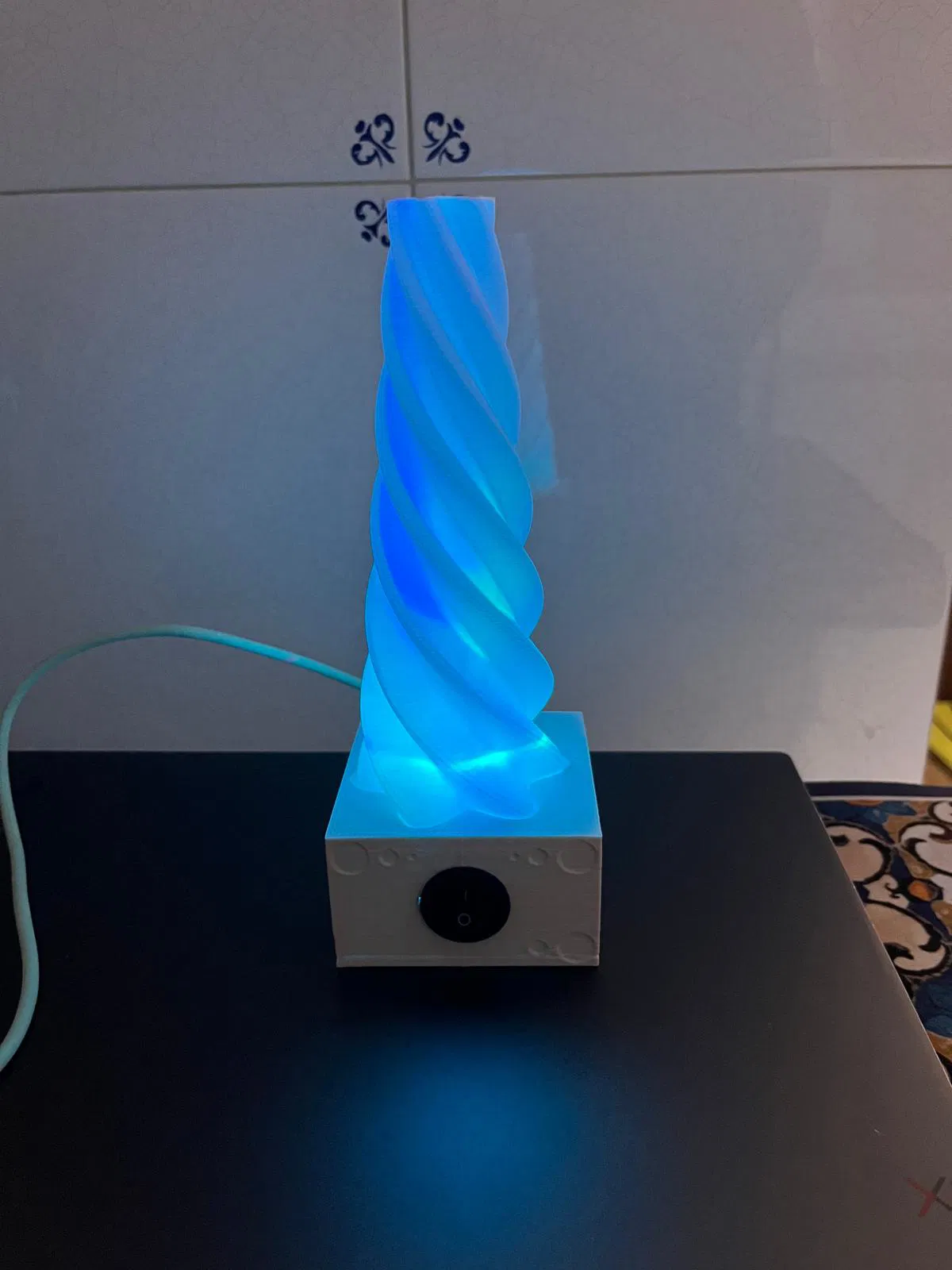

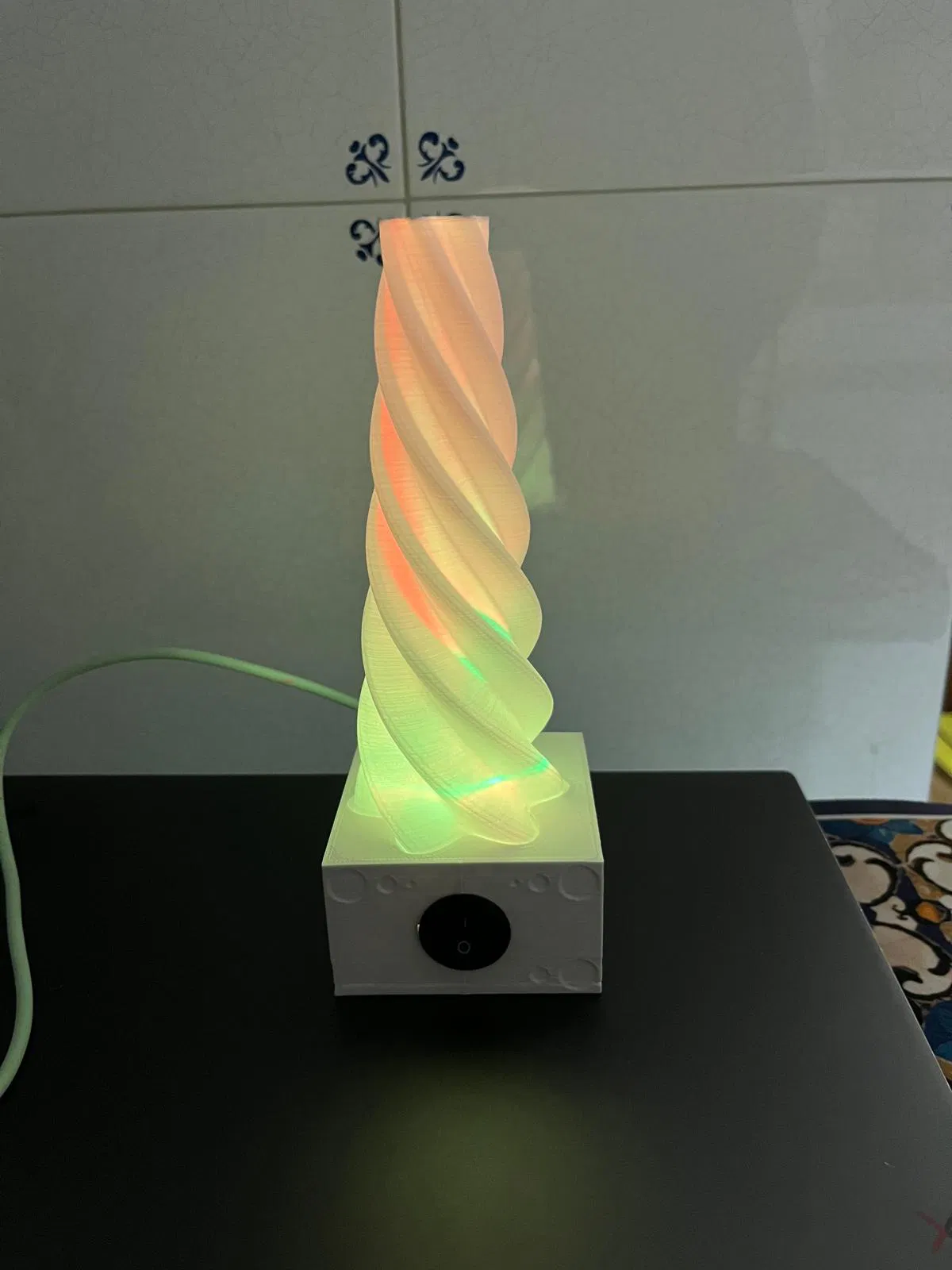

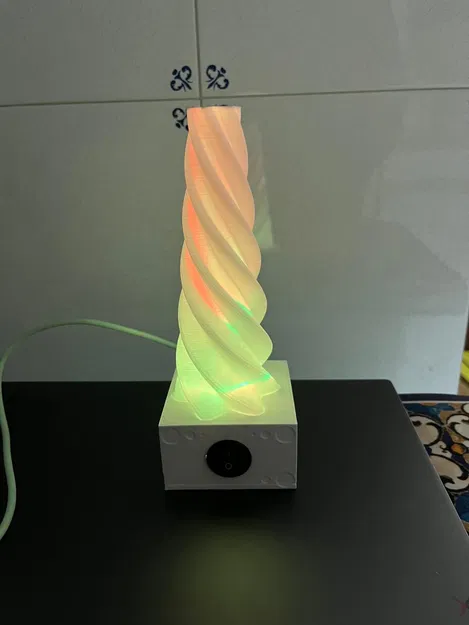

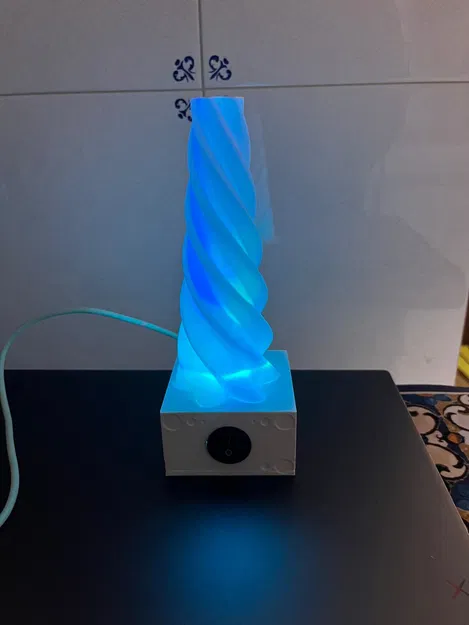

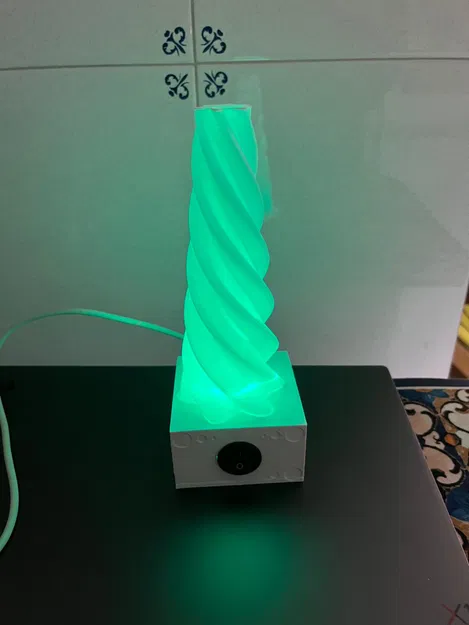

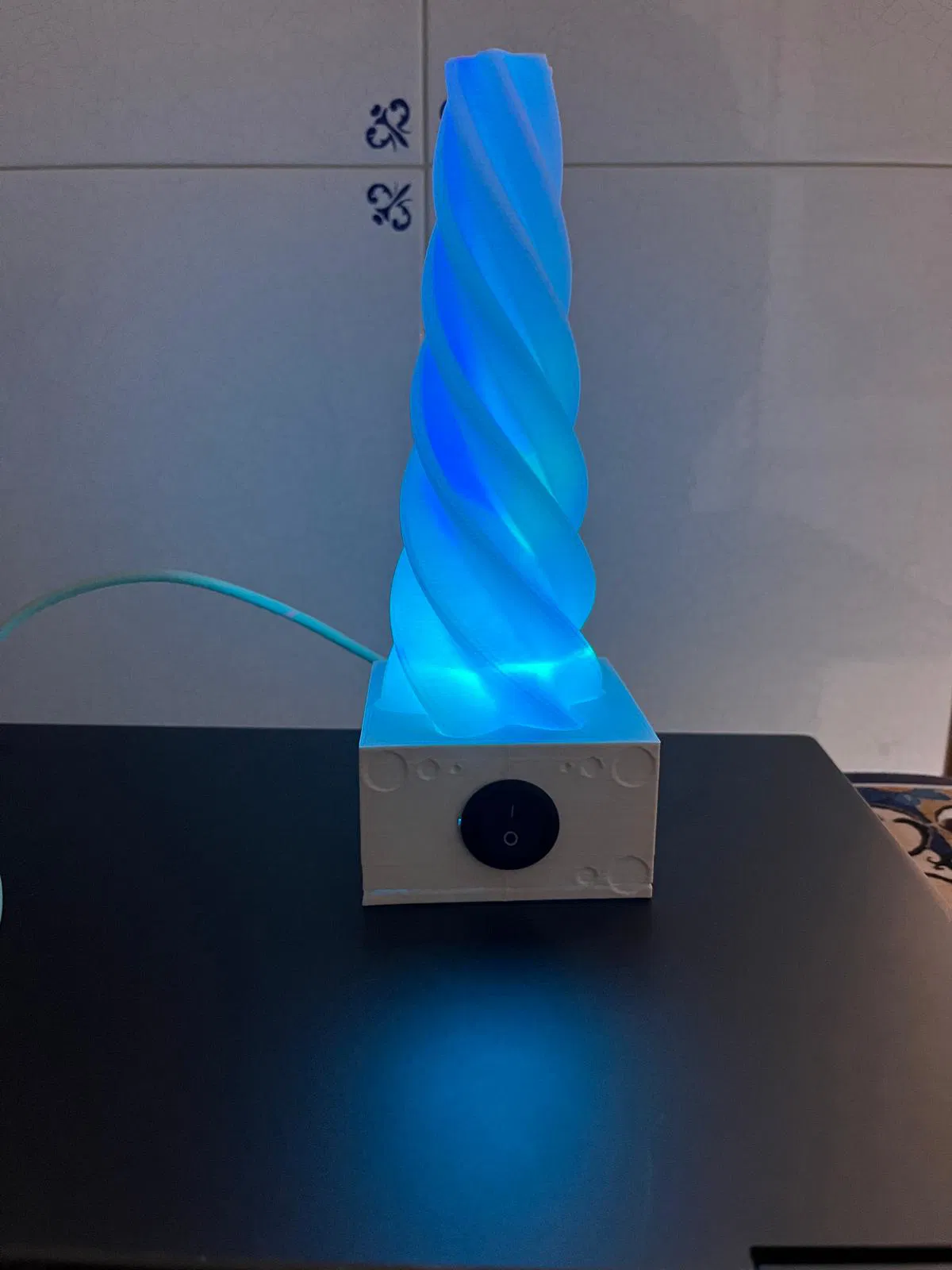

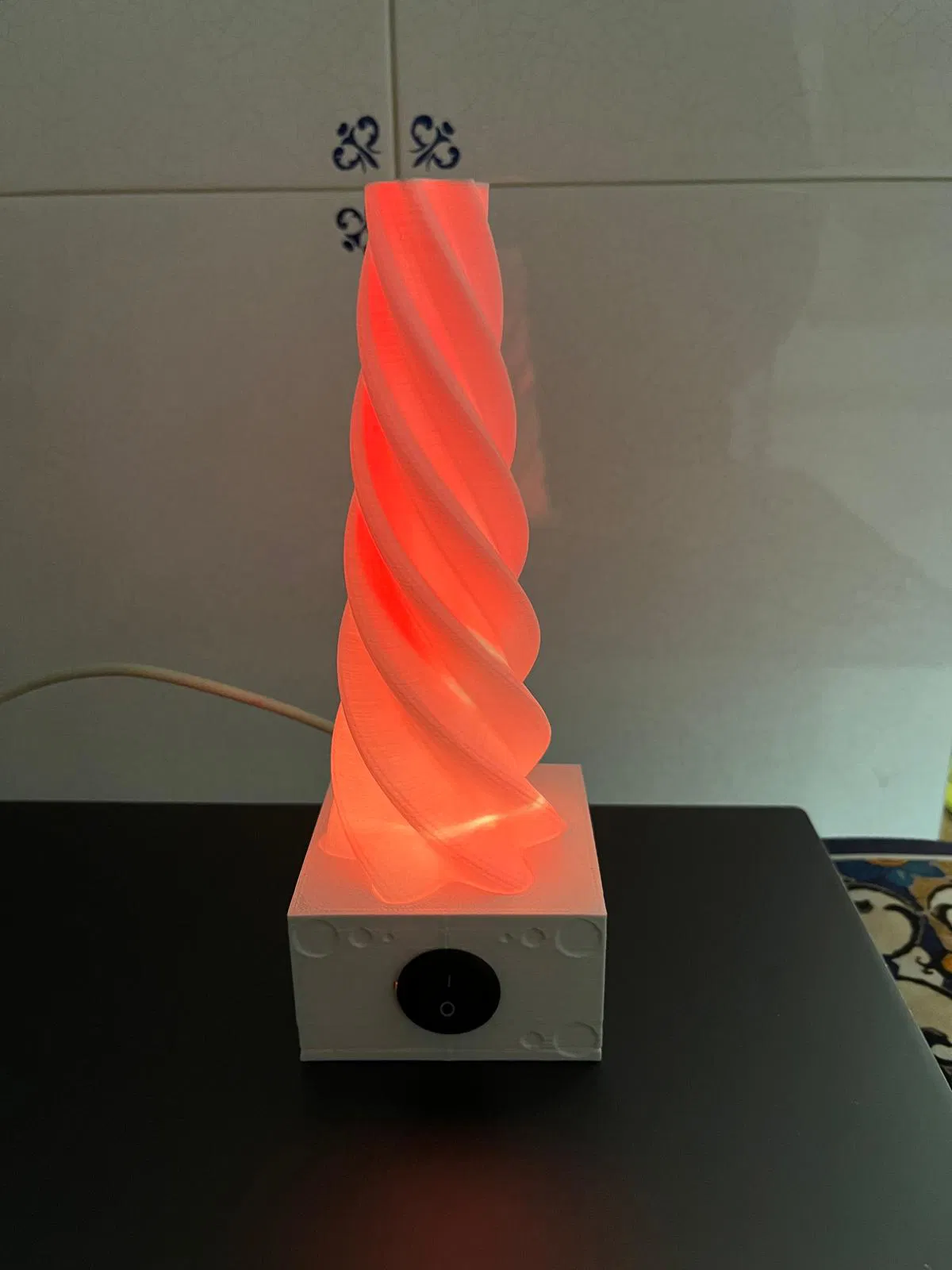

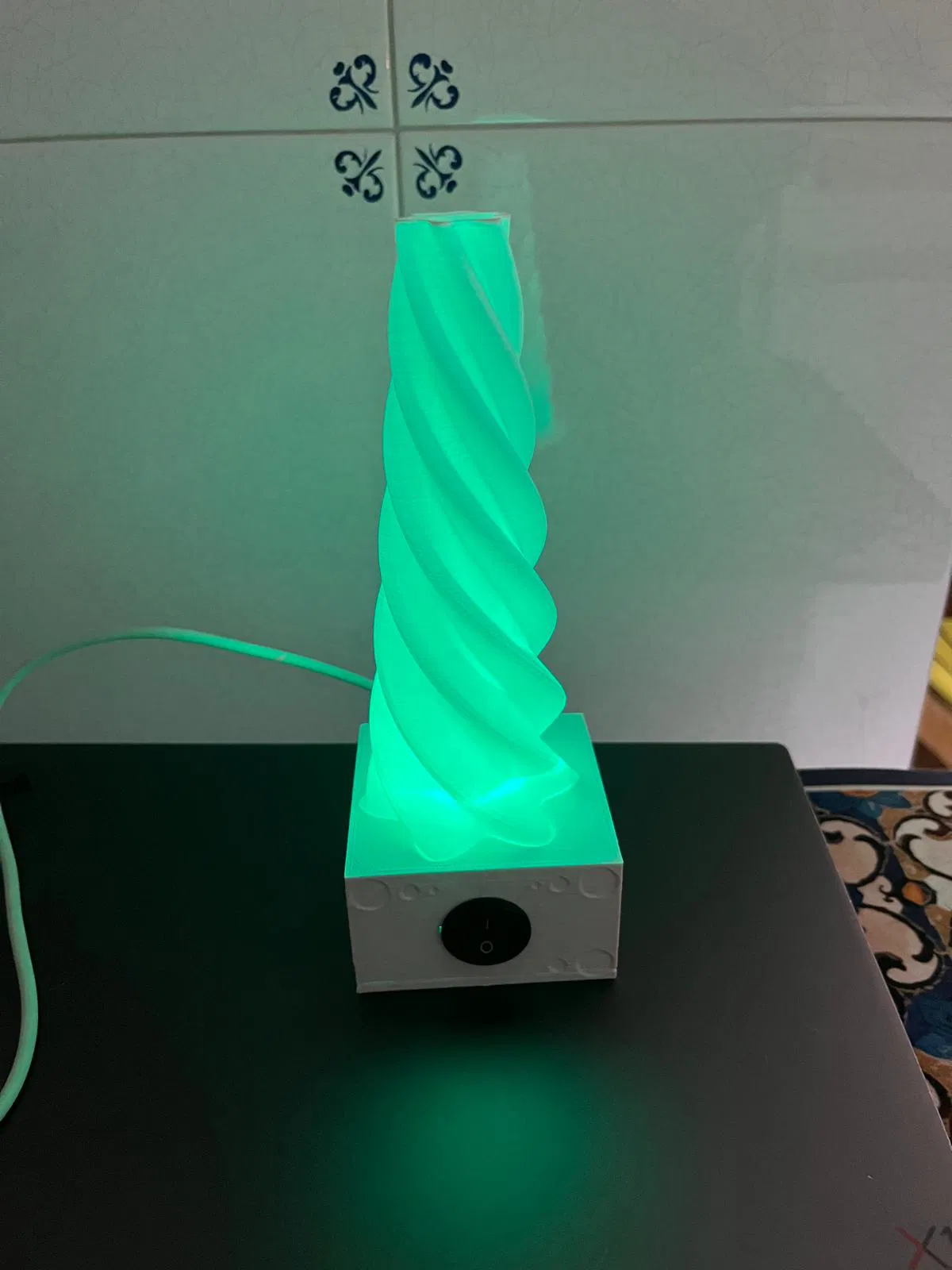

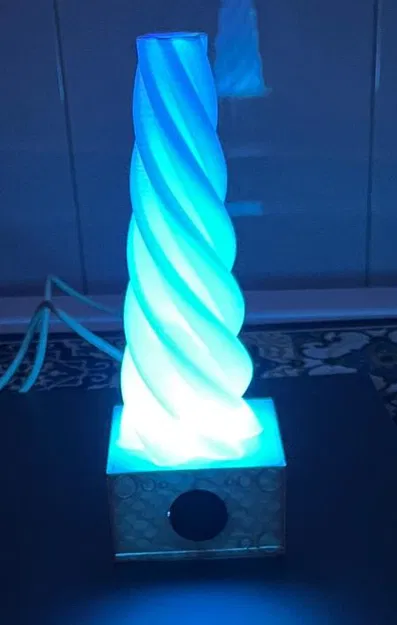

Nguồn sáng là một LED RGB tự chuyển màu (5 mm), cấp nguồn qua USB 5 V, đáp ứng yêu cầu an toàn điện áp thấp (< 24 V). Mạch điện được làm cố ý đơn giản và gồm:

• 1 LED RGB tự động chuyển màu,

• 1 điện trở hạn dòng (470 Ω),

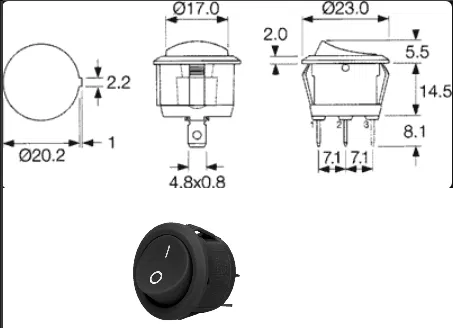

• và 1 công tắc rocker ON/OFF cơ.

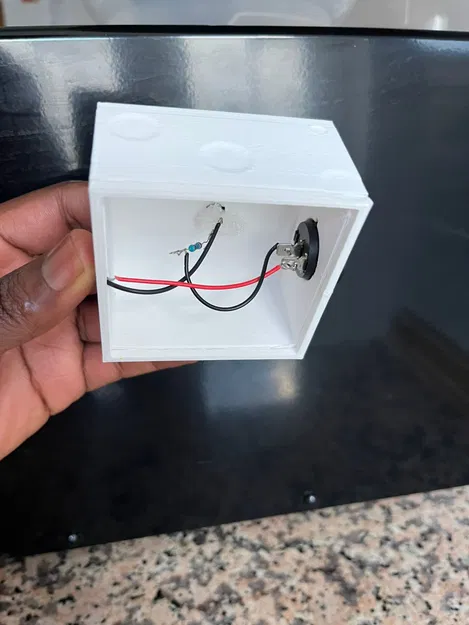

Tất cả linh kiện điện tử được lắp bên trong phần đế, trong đó có sẵn các lỗ và khoảng hở bên trong được thiết kế trực tiếp trong mô hình CAD.

Vật liệu in: PLA
Nguồn cấp: USB 5 V
Phương pháp thiết kế: Parametric (OpenSCAD)
Lắp ráp: Không cần keo

Thiết kế này khuyến khích học thông qua thực hành, kết hợp 3D modeling, additive manufacturing và điện tử cơ bản trong một sản phẩm nhỏ gọn.

Dự án được phát triển như một bài tập học thuật, nhưng vẫn hoạt động đầy đủ và phù hợp để trang trí, giảng dạy hoặc thử nghiệm. Dự án được phát hành theo giấy phép CC BY-NC-SA 4.0, cho phép chia sẻ và chỉnh sửa cho mục đích phi thương mại, với điều kiện ghi nguồn đầy đủ và các phiên bản phái sinh giữ cùng giấy phép.

License:

Decorative LED RGB Table Lamp – 3D Printed © 2025 by Daniel Meote Fama is licensed under CC BY-NC-SA 4.0. To view a copy of this license, visit https://creativecommons.org/licenses/by-nc-sa/4.0/
