CẬP NHẬT 20260121_UPDATE_1:

Việc dùng klipper expander mở ra thêm nhiều khả năng mới. Ví dụ: giờ bạn cũng có thể chạy quạt 6025 loại 2-pin thông qua expander, nên nếu chọn hướng này thì không cần phải dùng quạt 4-pin “đặc biệt” nữa.

Vui lòng xem:

\================================================================================

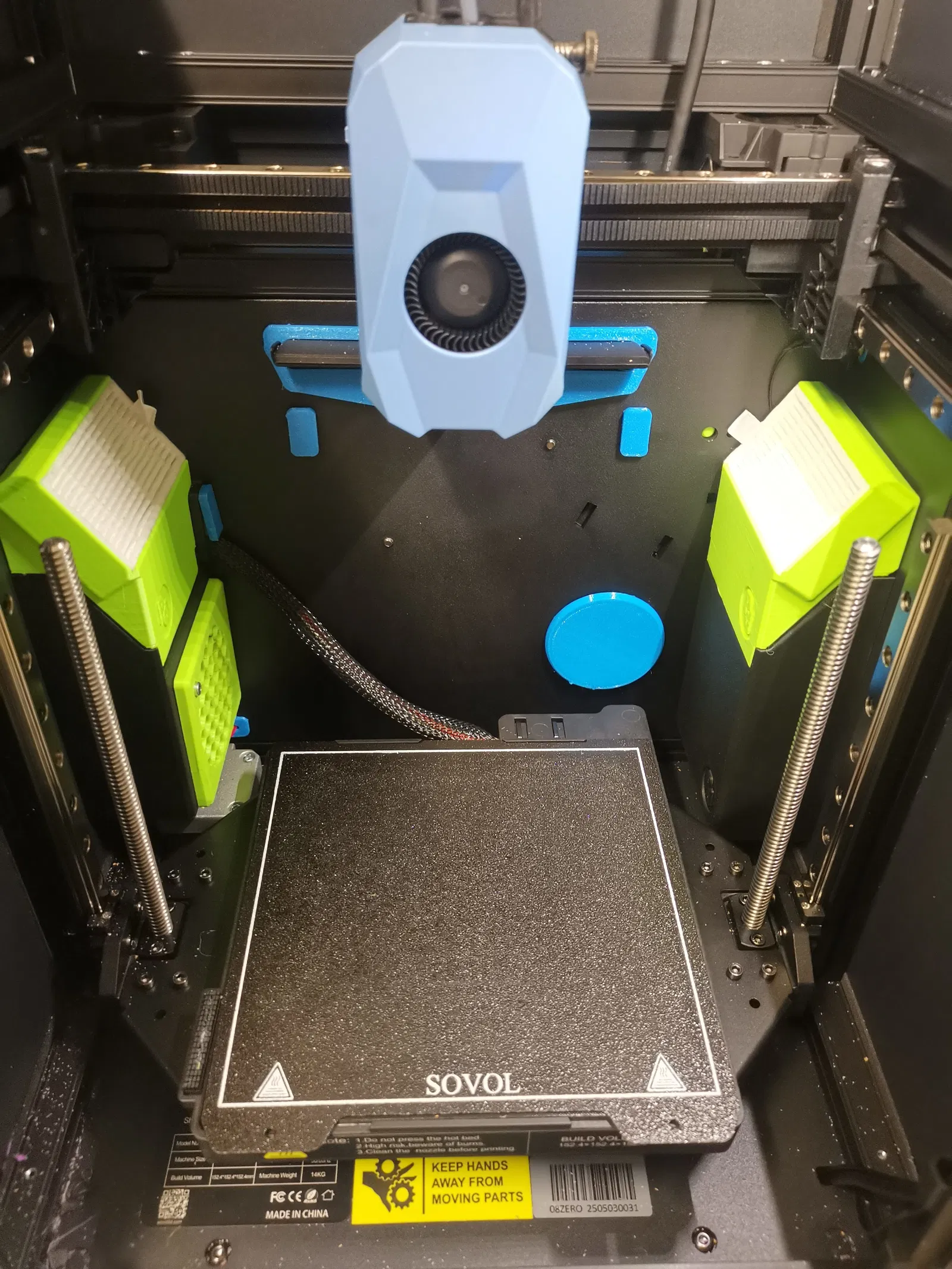

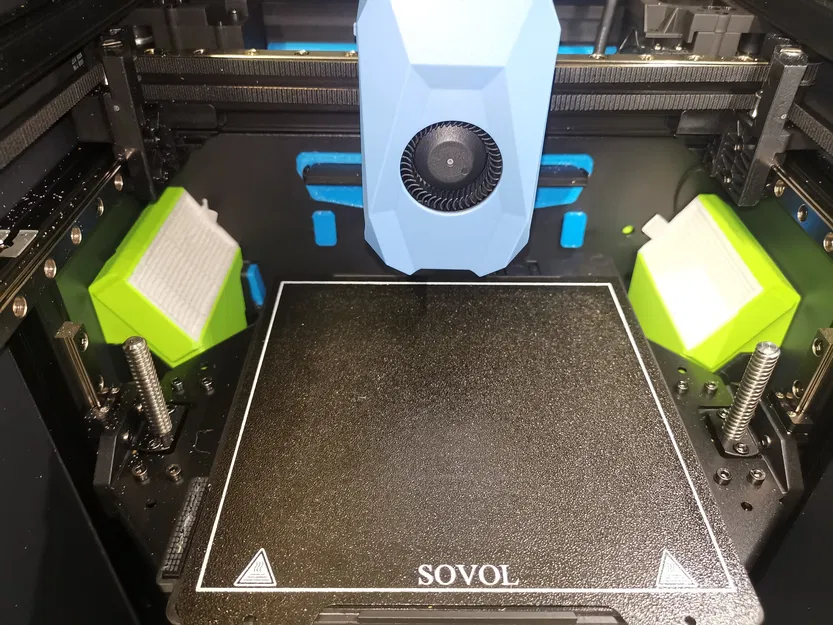

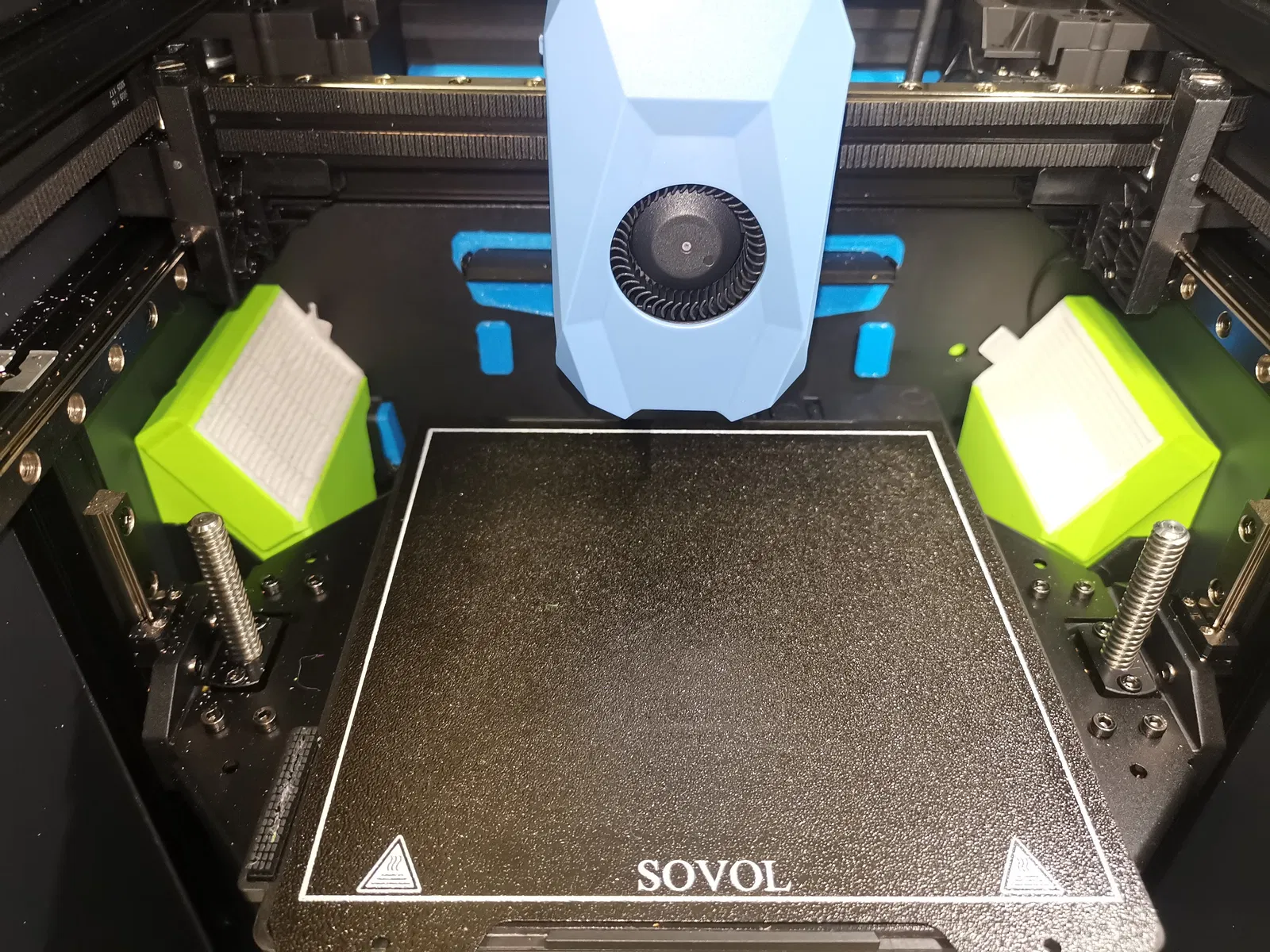

"ZeroTwins" là lần thử thứ 2 của mình về chủ đề lọc cho Sovol Zero. Dự án này được chia làm hai phần.

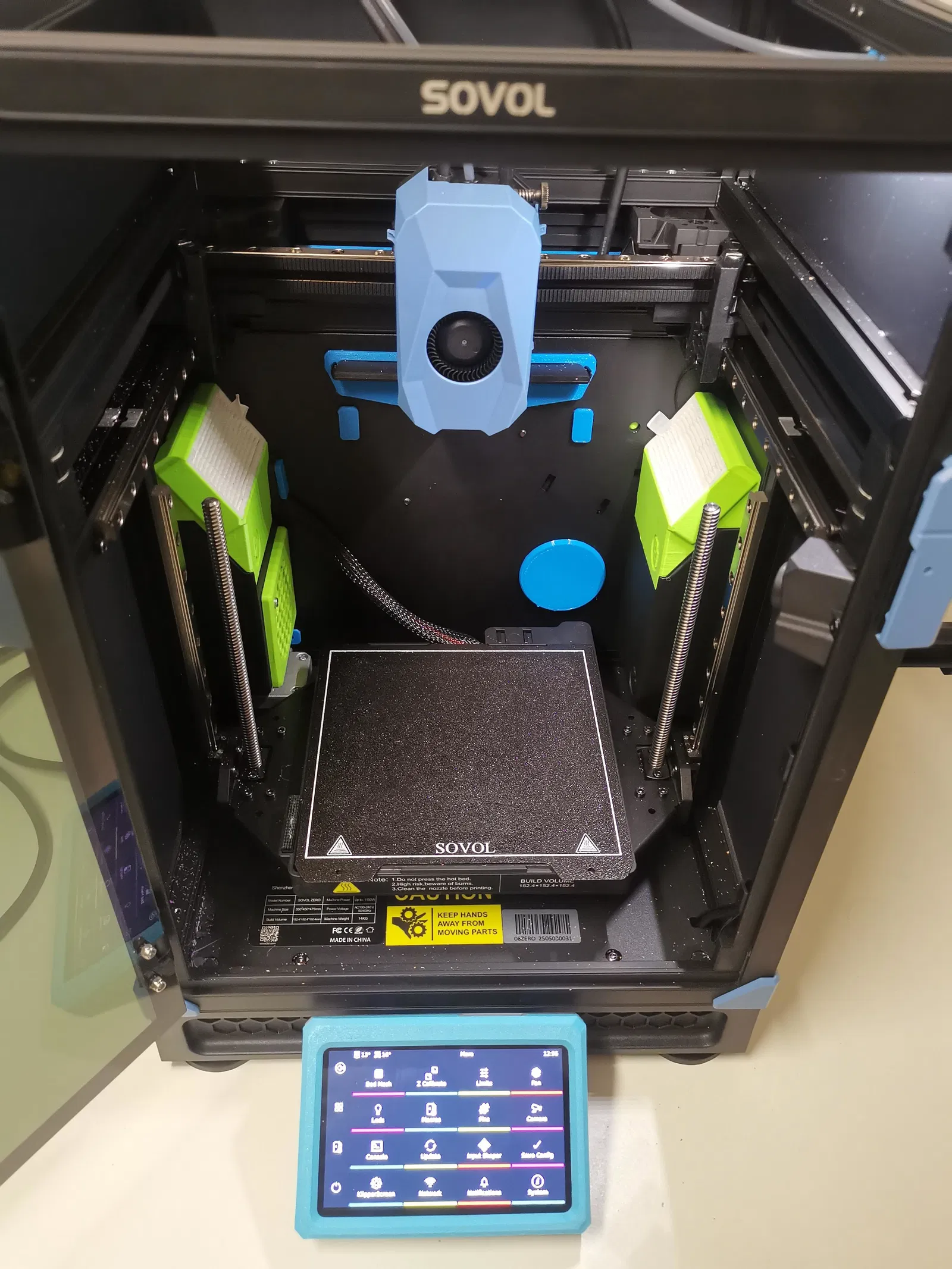

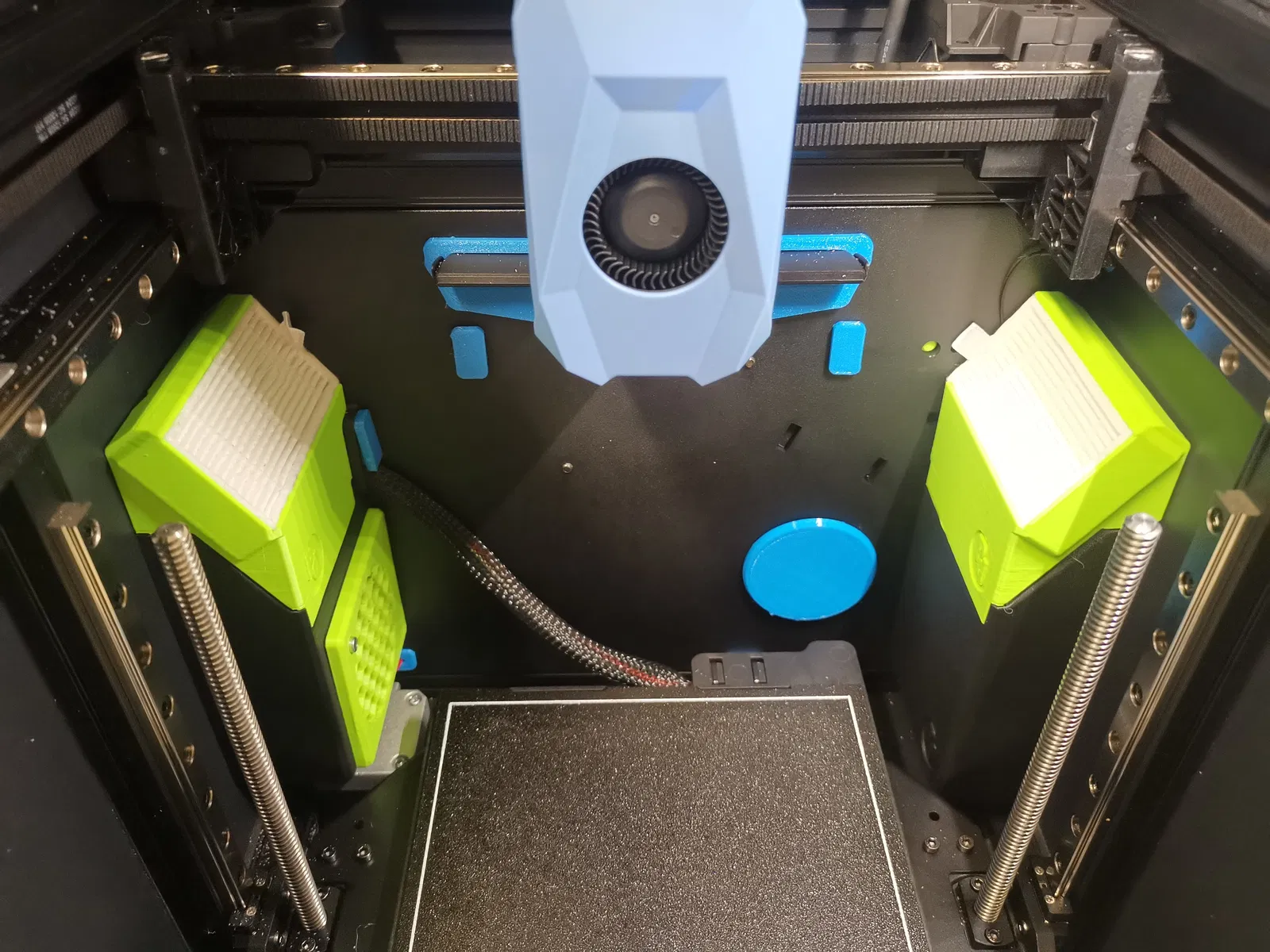

"ZeroTwins TheLeft" --> dành cho lọc trong buồng (chamber filtration).
"ZeroTwins TheRight" --> dành cho lọc xả (exhaust filtration).

Xem thêm:

Mình đã từng thiết kế một bản cập nhật lọc hoạt động ổn cho Zero...

...nhưng vẫn muốn tối ưu thêm vài điểm:

• HEPA, Carbon và Fan theo thứ tự tốt nhất theo chiều airflow.

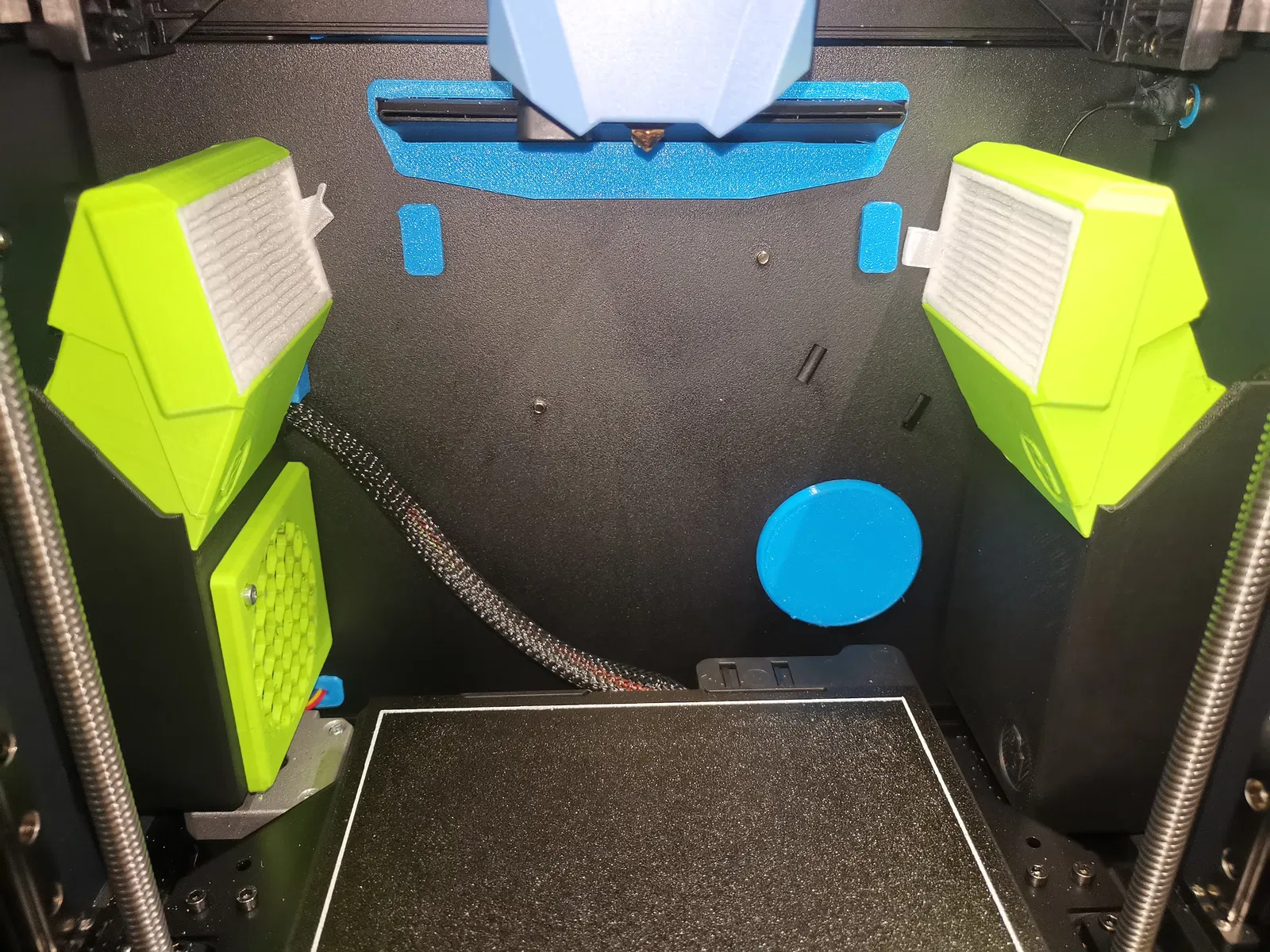

• Exhaust HEPA Filter nằm bên trong chamber.

• Làm cho carbon pellets của đường exhaust có thể thay thế được.

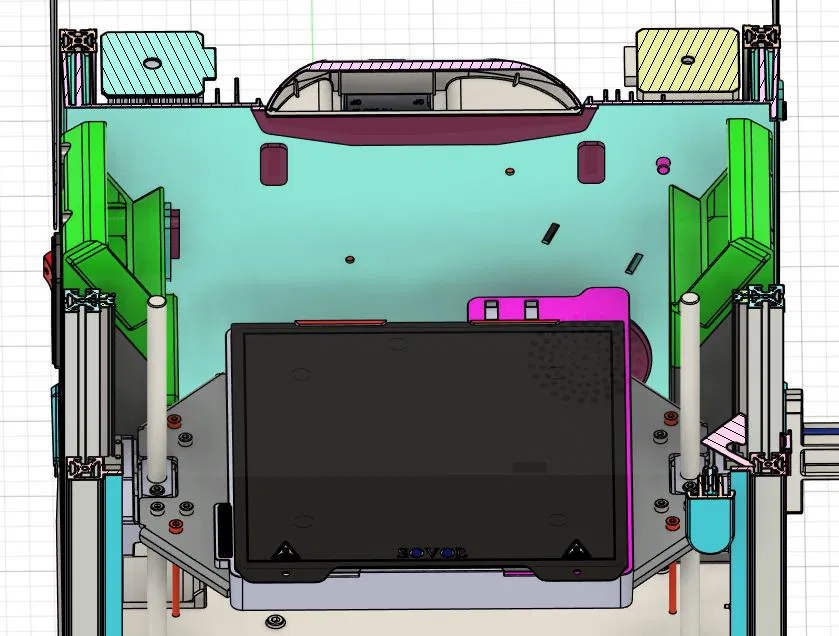

• Giữ kiểu HEPA filters dạng BentoBox, dù không gian trong chamber rất hạn chế.

• Thiết kế đối xứng, tổng thể gọn đẹp và nhìn đã mắt.

• Vẫn đảm bảo lọc không khí HEPA Carbon đủ tốt.

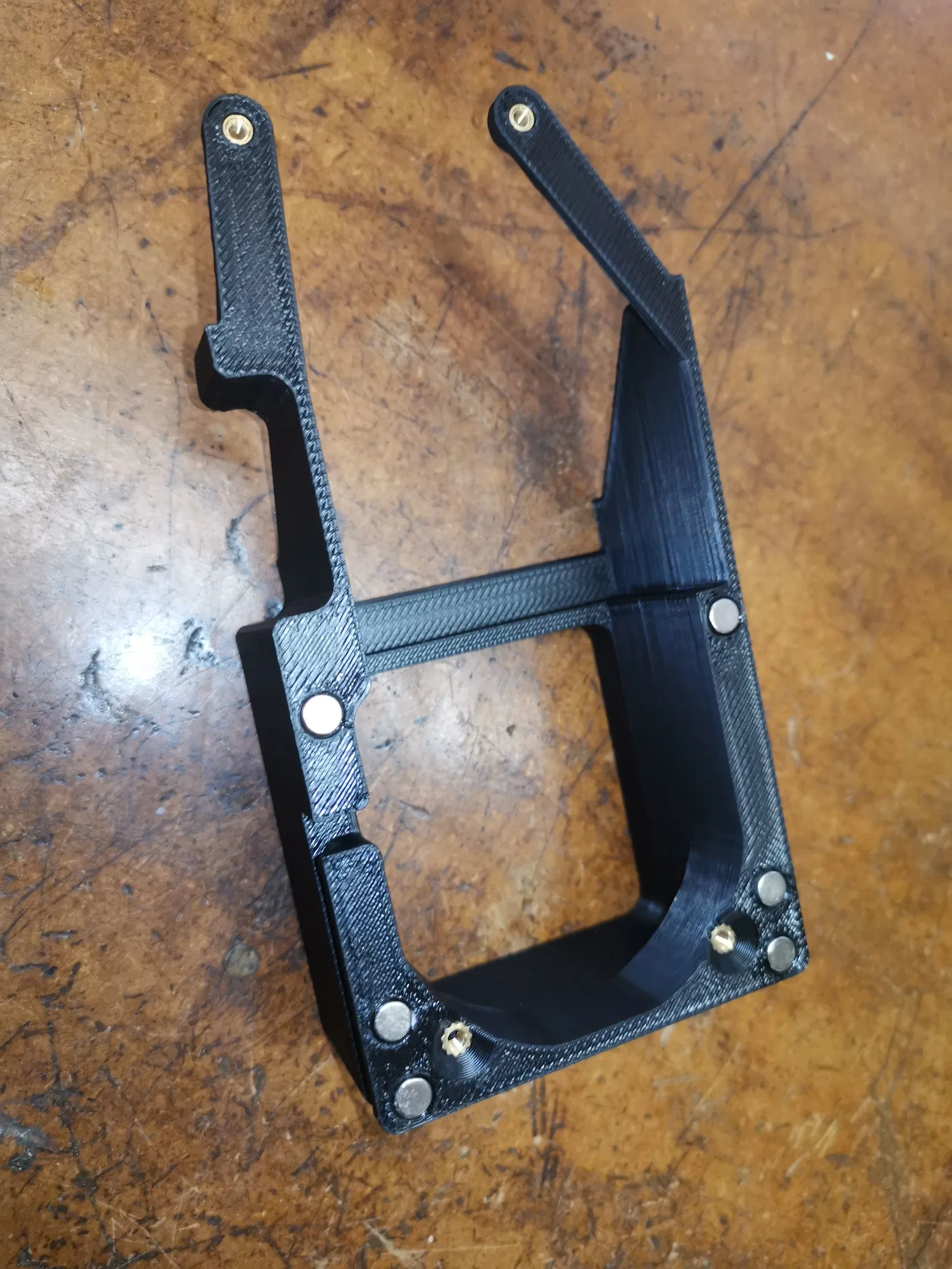

Tất cả chi tiết – trừ phần thân chính cho lọc trong chamber – đều có thể in trên Zero.

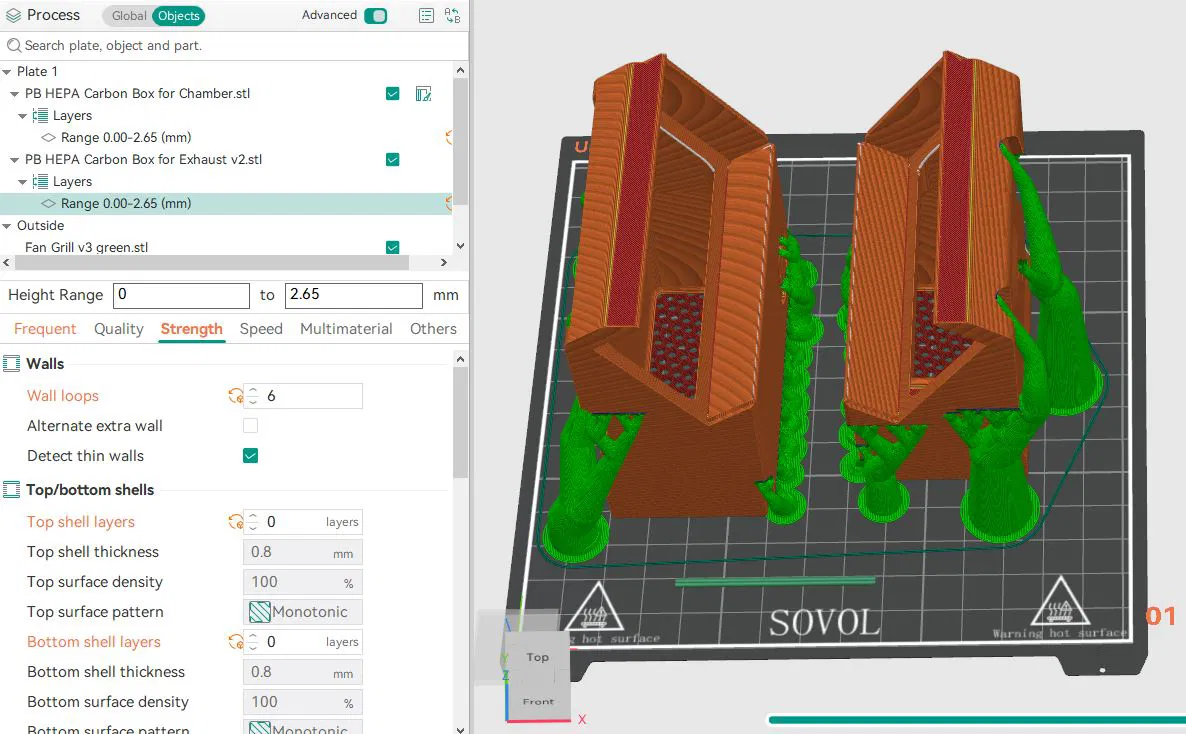

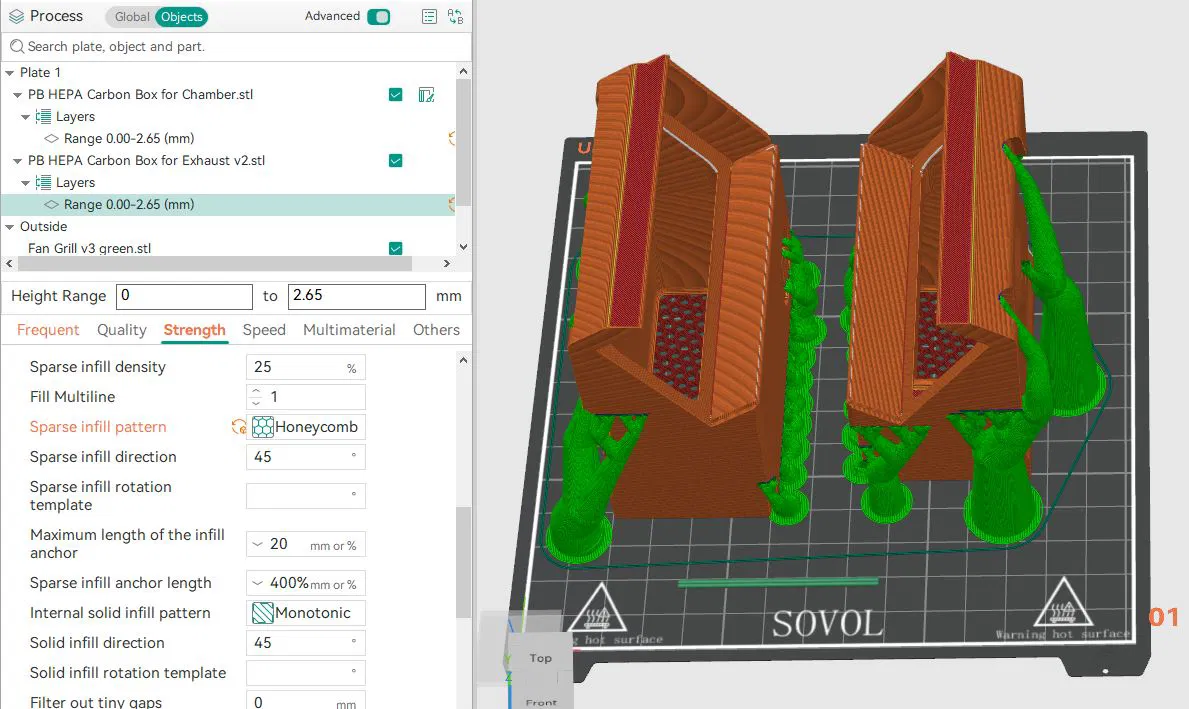

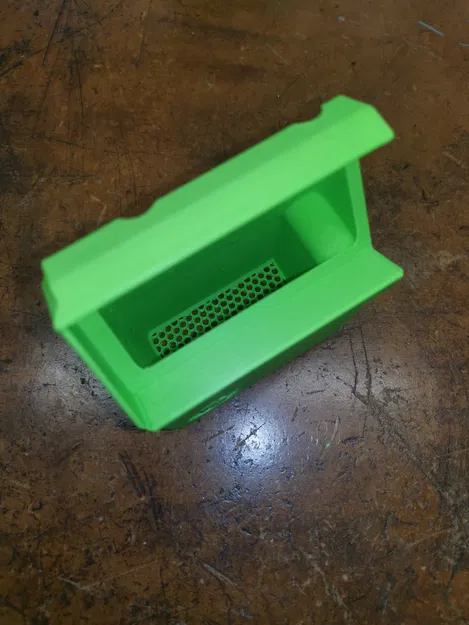

Với hộp HEPA carbon, dùng height range modifier trong slicer. 0–2,65mm – mình dùng honeycomb 25%.

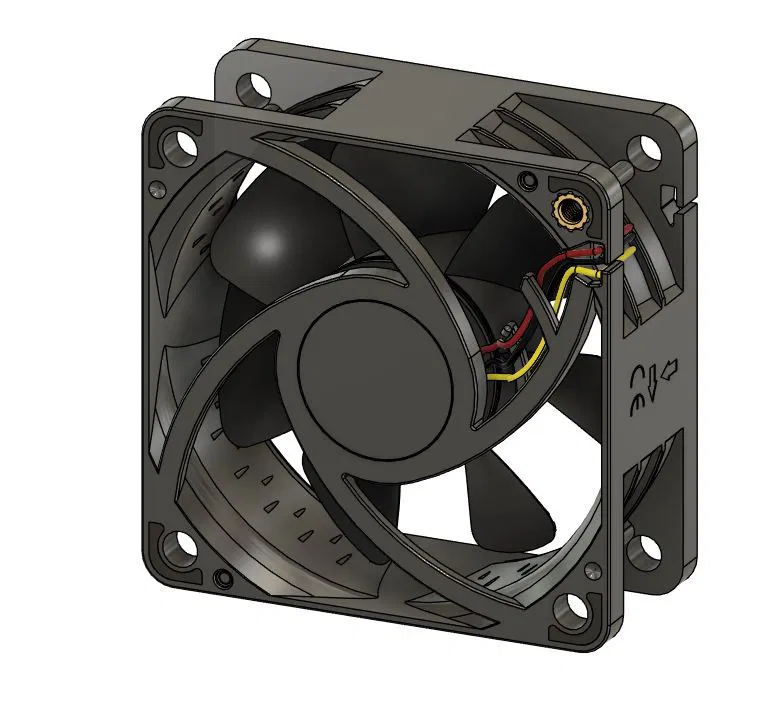

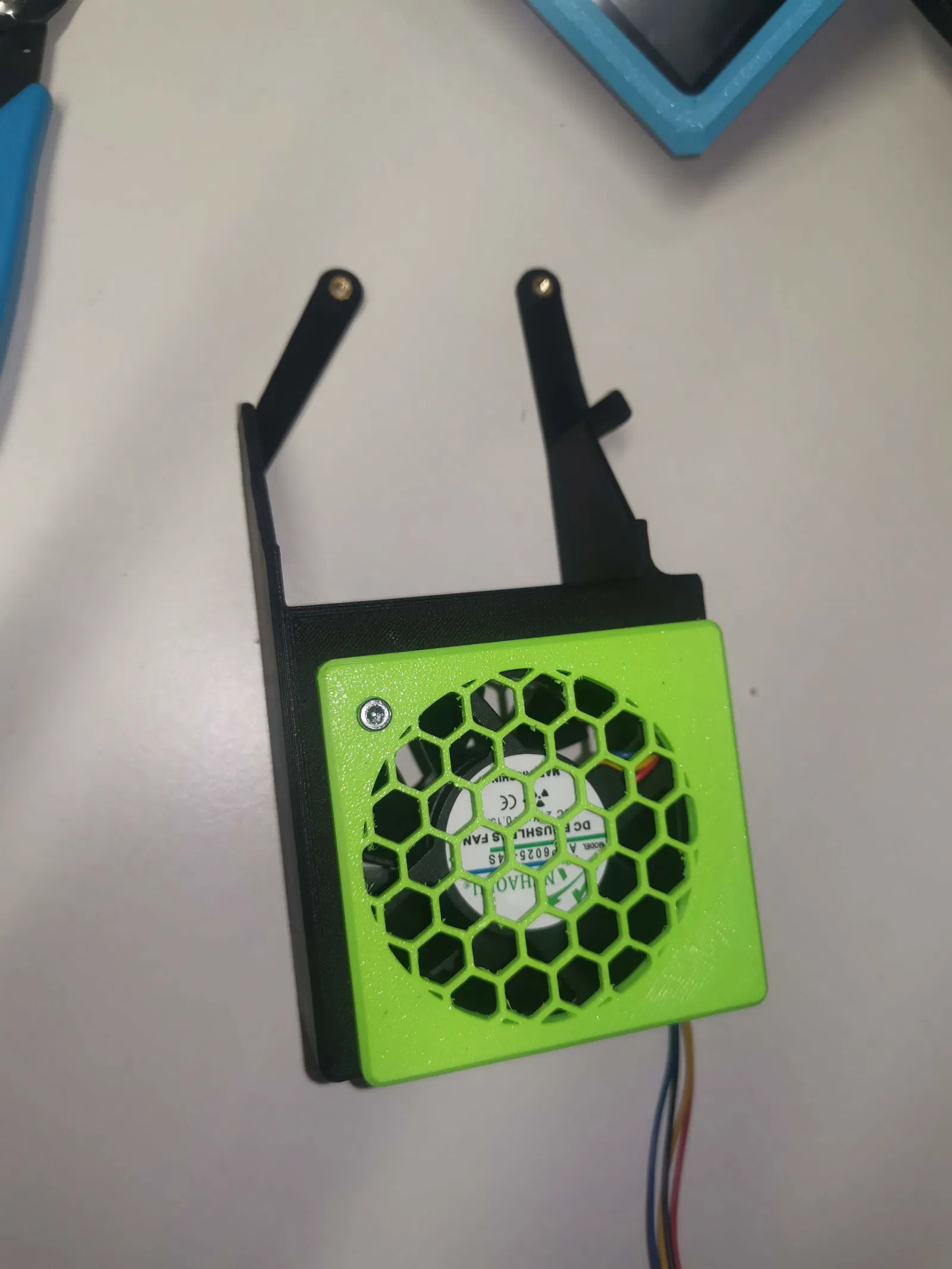

Một trong ba heat inserts cần được lắp vào quạt 6025, để dùng làm điểm bắt cho fan grill.

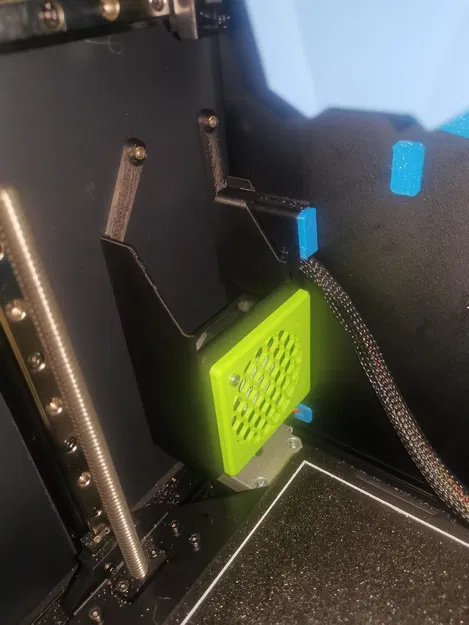

Trong lúc lắp, các phần sẽ tự canh rất dễ. Để giữ dây quạt cố định khi thao tác, mình dùng một miếng nhỏ băng keo vải (gaffer tape).

Xem hướng dẫn trong photo gallery. Hình nhìn là hiểu.

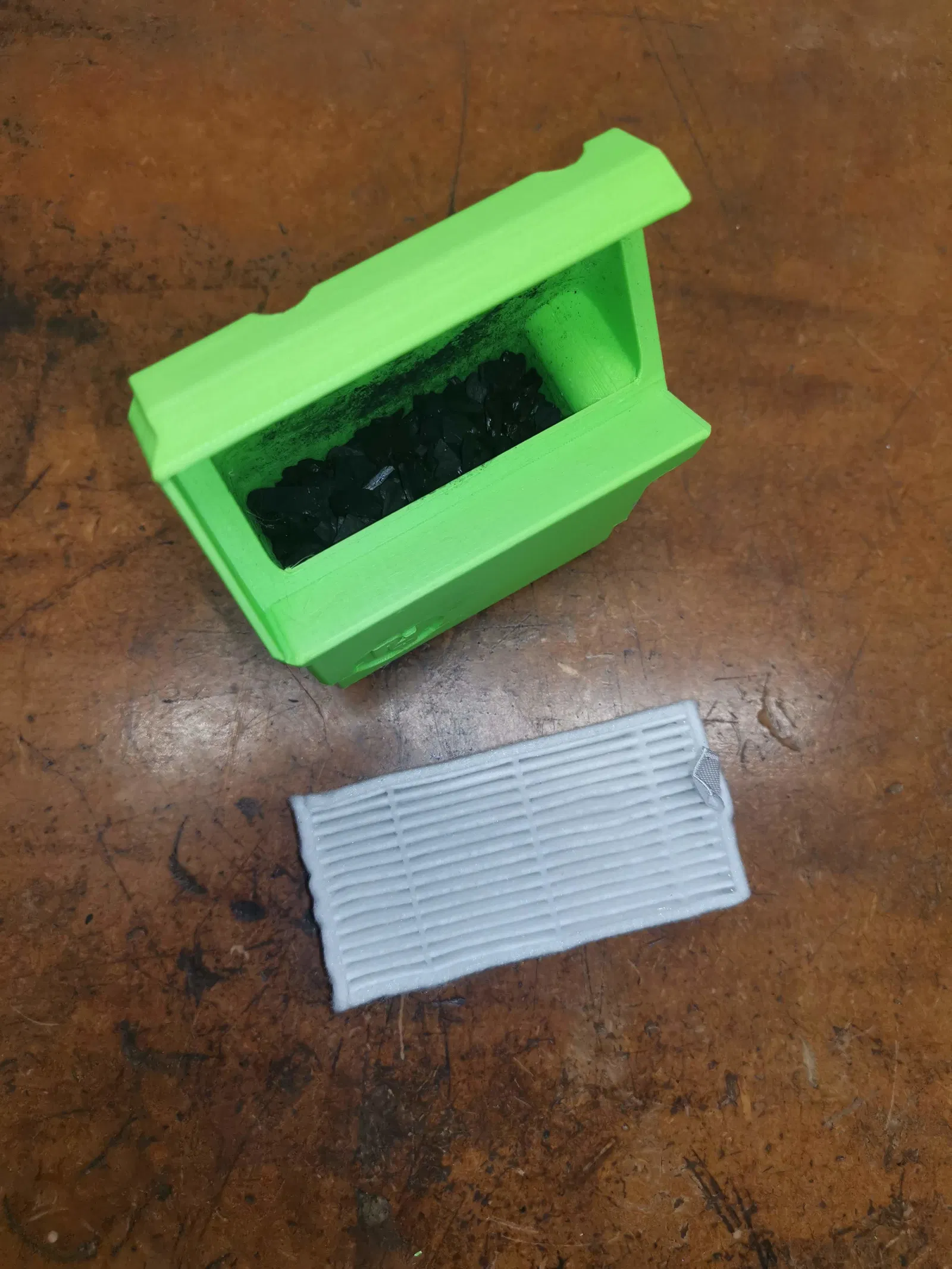

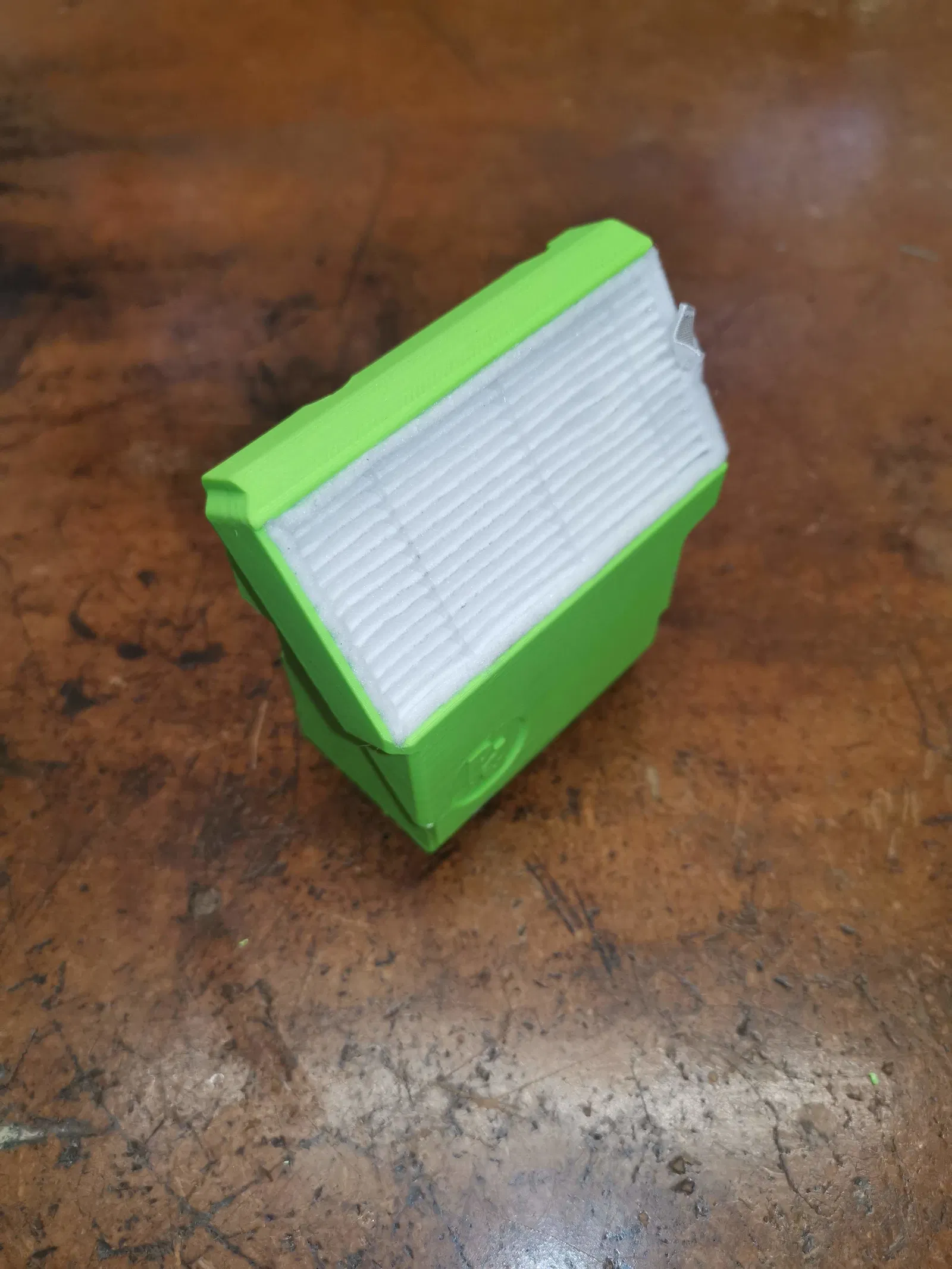

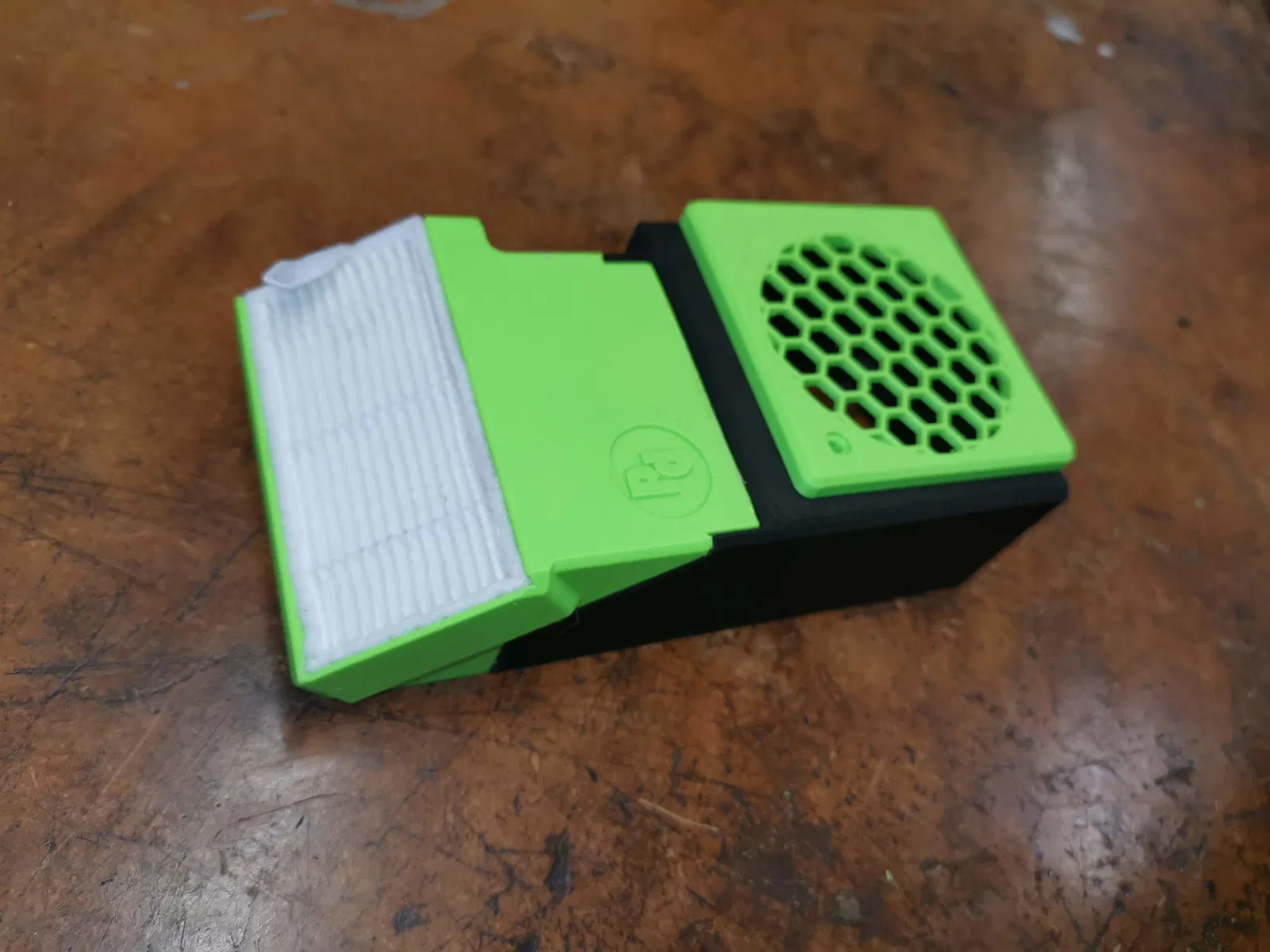

Đổ Carbon vào, ấn HEPA filter vào, trượt hộp vào, xong! Mọi thứ khớp chuẩn tại chỗ.

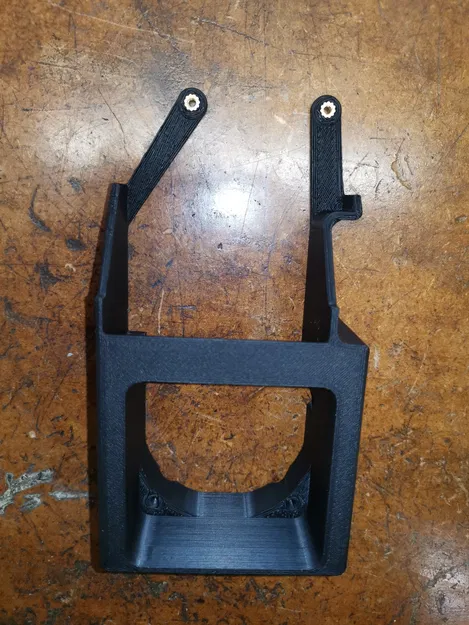

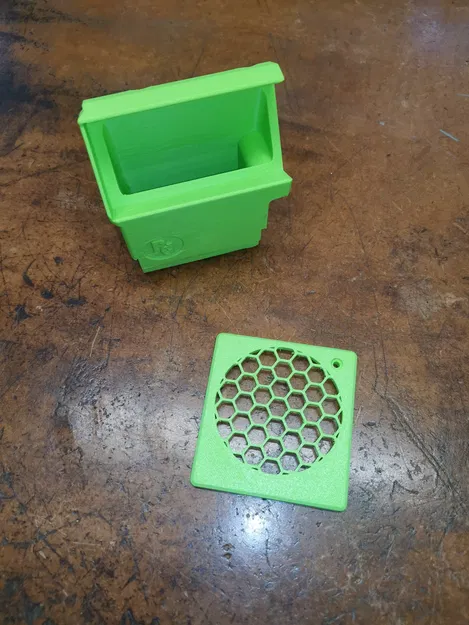

Nên dùng vật liệu chịu nhiệt cao. Mình dùng ABS+ cho housing và ASA cho box với grill.

BOM:

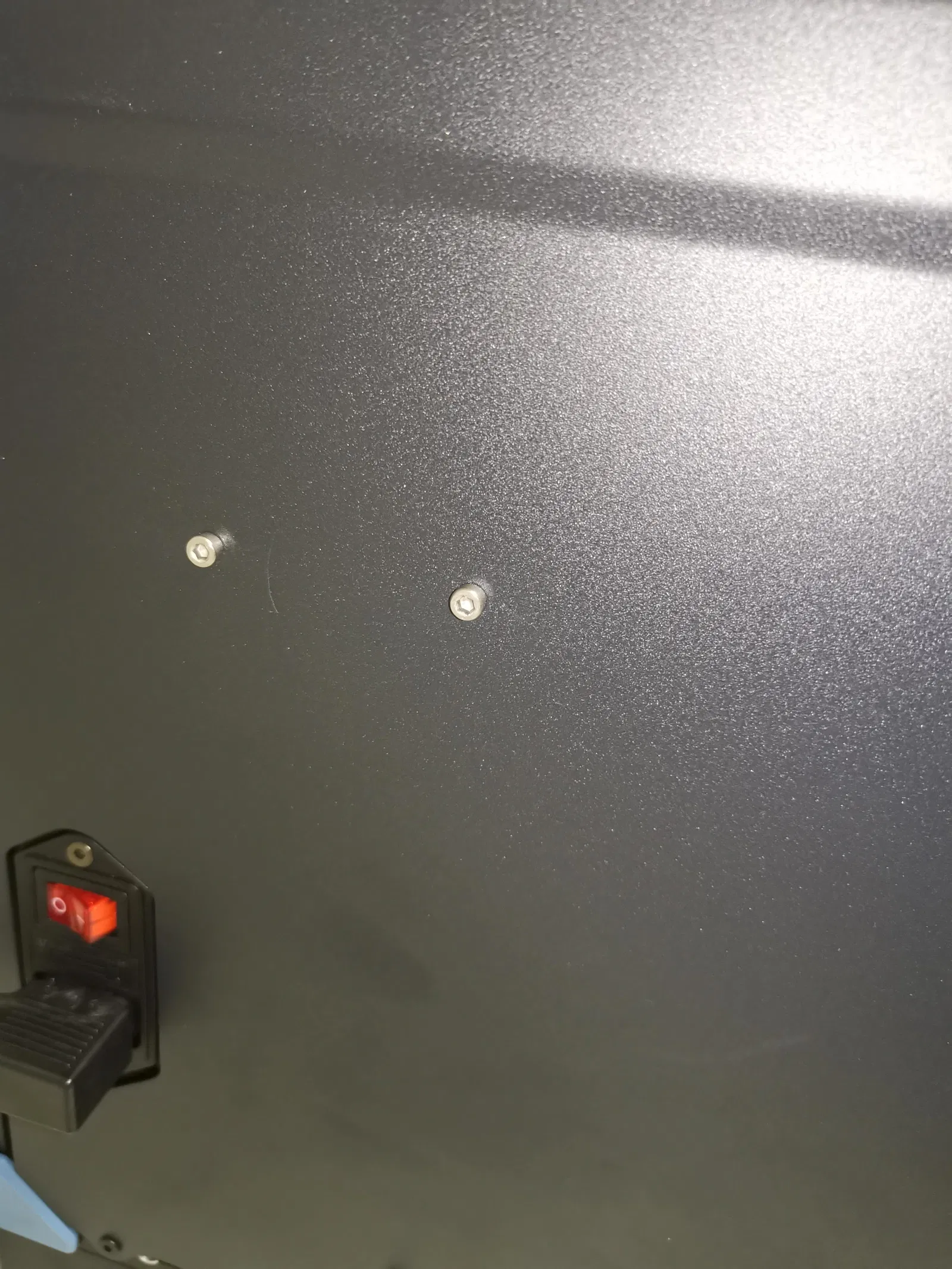

• 2x M3x6 cho Sidepanel Mount

• 1x M3x35 (30-40) cho Grill Mount

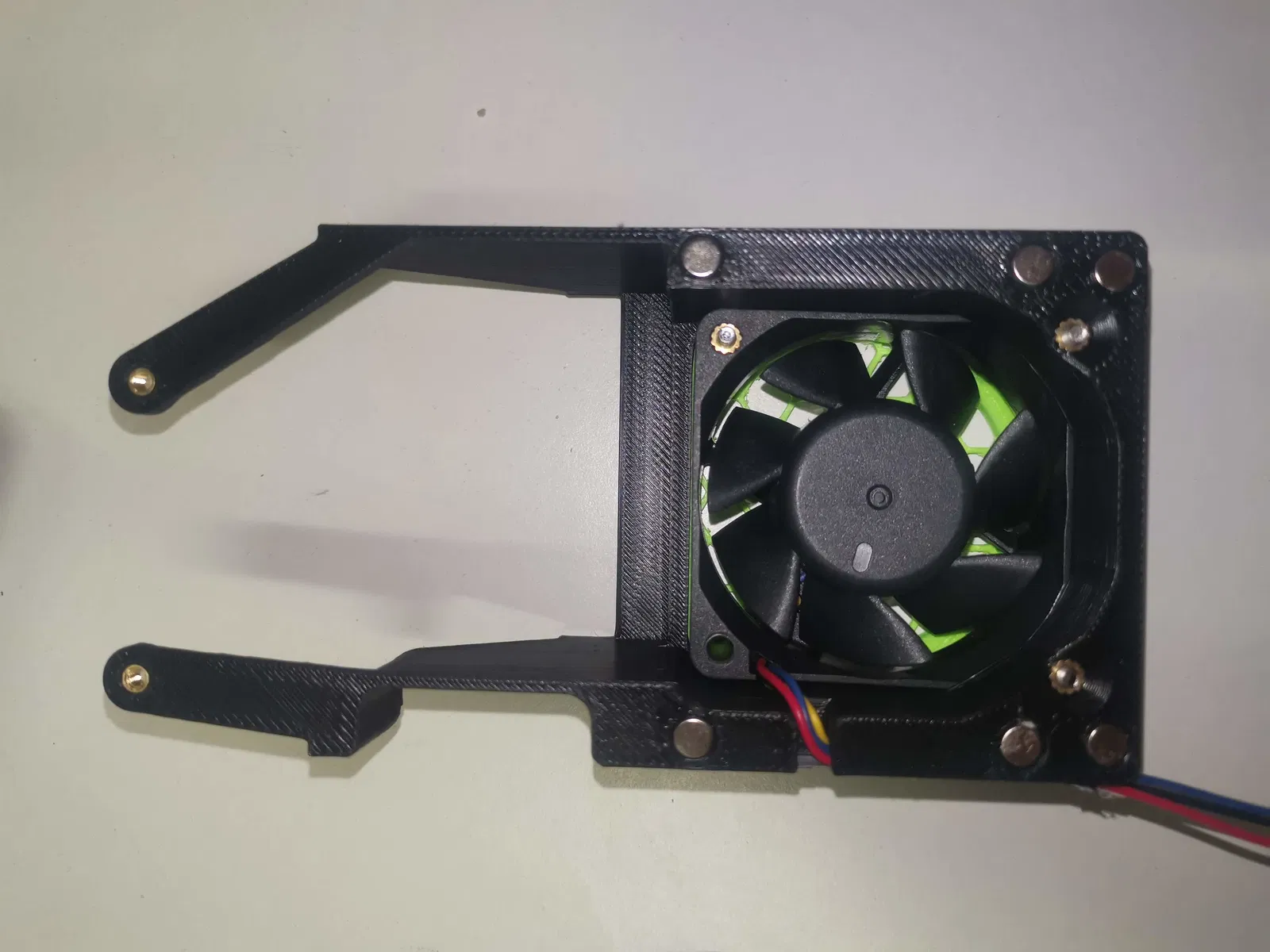

• 2x M3x40 (35-40) cho Fan Mount

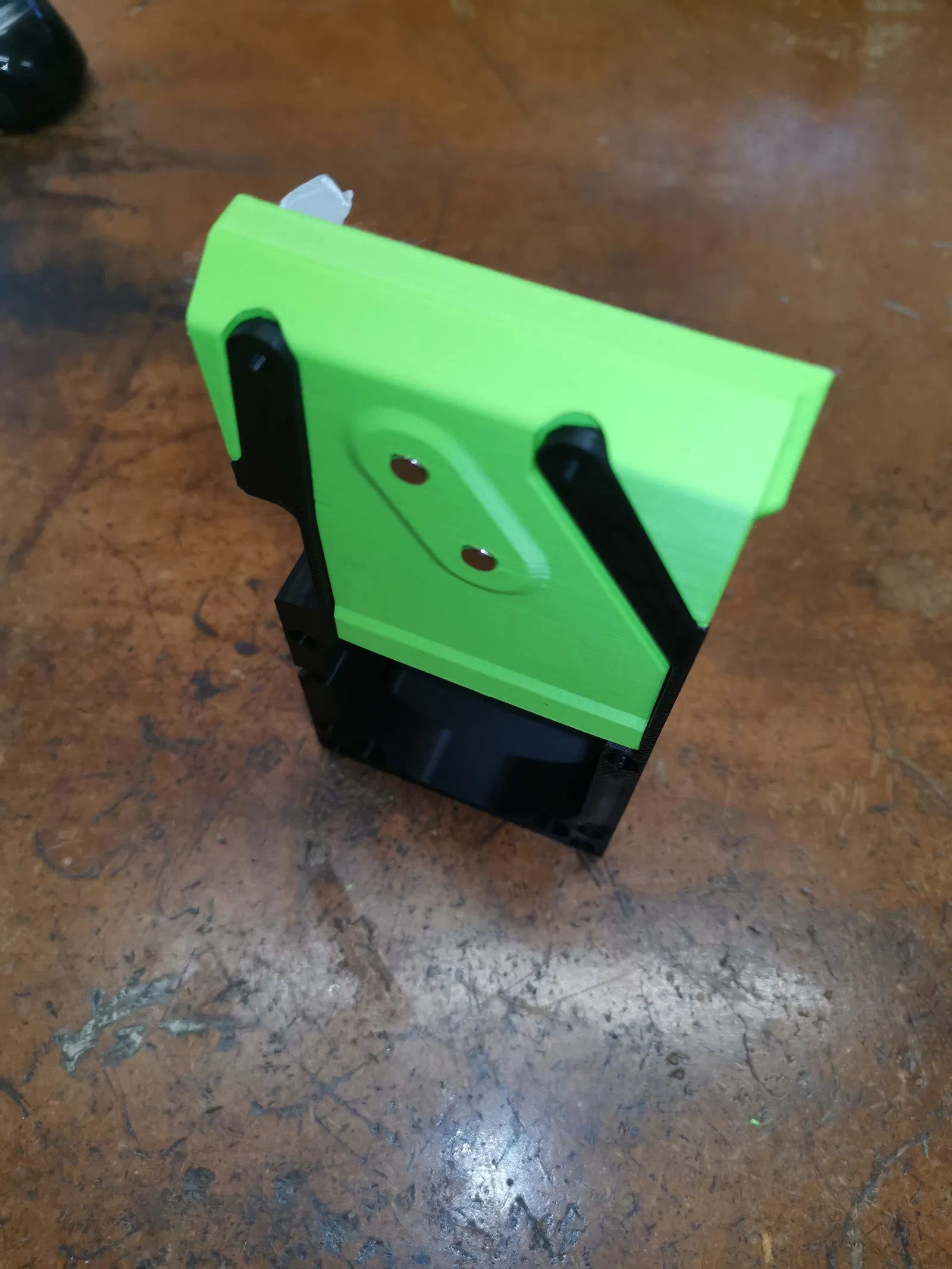

• 8x Nam châm 6x3

• 5x M3 Voron Style Heat Inserts

• 1x HEPA Filter (Bento-Box Style = filter của "iLife V5 robot vacuum cleaner")

• Quạt 6025 24 Volts

• Carbon Pellets

Các món mình dùng:

1. HEPA Filter:

https://de.aliexpress.com/item/4001333137700.html?pdp_npi=4%40dis%21EUR%21%E2%82%AC%206%2C27%21%E2%82%AC%206%2C27%21%21%2150.64%2150.64%21%40211b813f17656501277111213eef4e%2110000015723715590%21sh%21AT%21738244749%21X&spm=a2g0o.store_pc_allItems_or_groupList.new_all_items_2007550574343.4001333137700&gatewayAdapt=glo2deu

2. Quạt 6025 24V 4pin PWM:

https://de.aliexpress.com/item/1005008213628357.html?pdp_npi=4%40dis%21EUR%21%E2%82%AC%205%2C40%21%E2%82%AC%205%2C24%21%21%216.14%215.96%21%40210384cc17679802931548118e4ef1%2112000044259540673%21sh%21AT%21738244749%21X&spm=a2g0o.store_pc_allItems_or_groupList.new_all_items_2007608036824.1005008213628357&gatewayAdapt=glo2deu

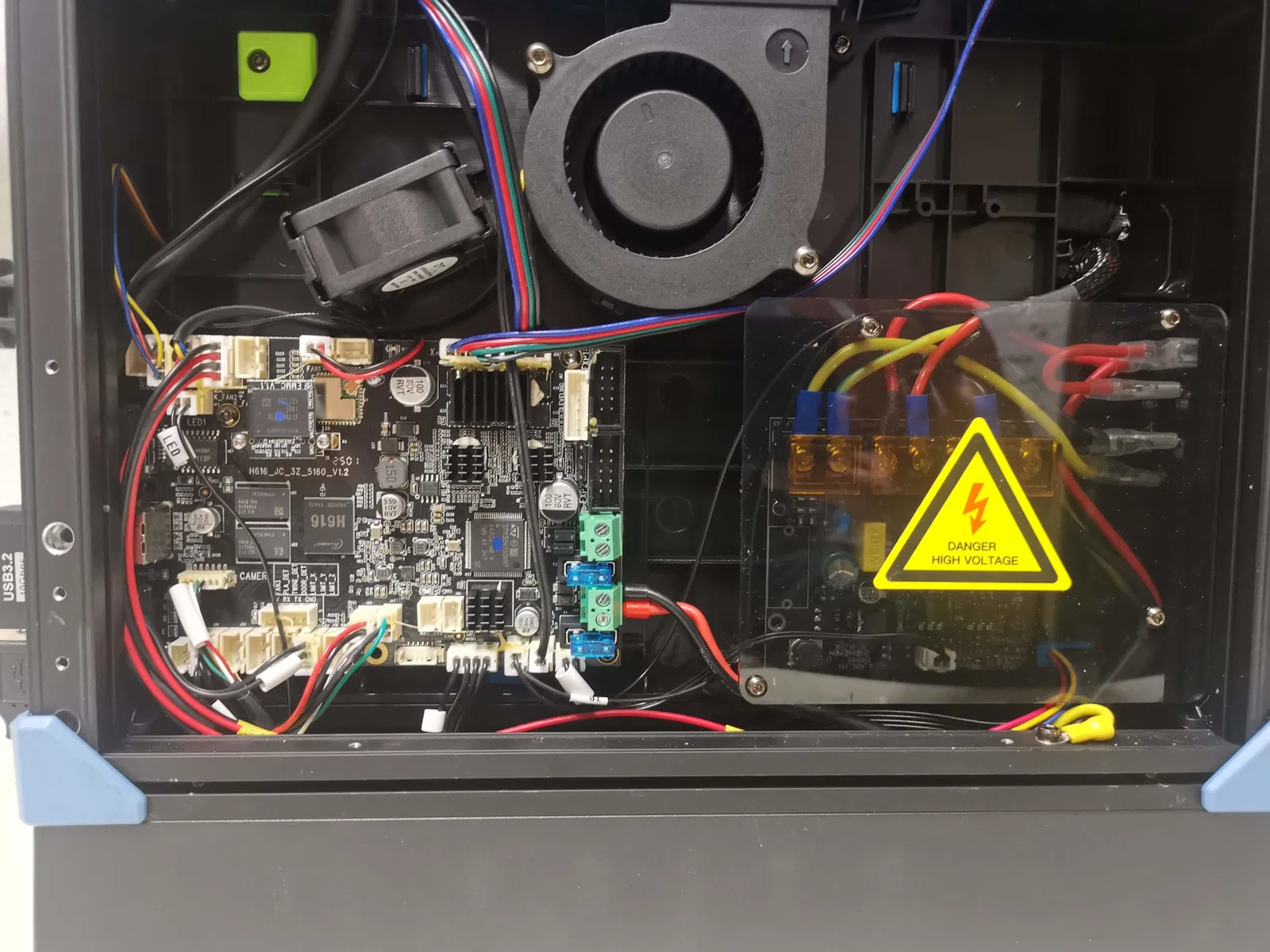

Board của Zero có sẵn cổng 4pin PWM cho 24V và có thể cấu hình trong printer.cfg. Xem bên dưới.

Dùng klipper expander cũng là một hướng đáng cân nhắc.

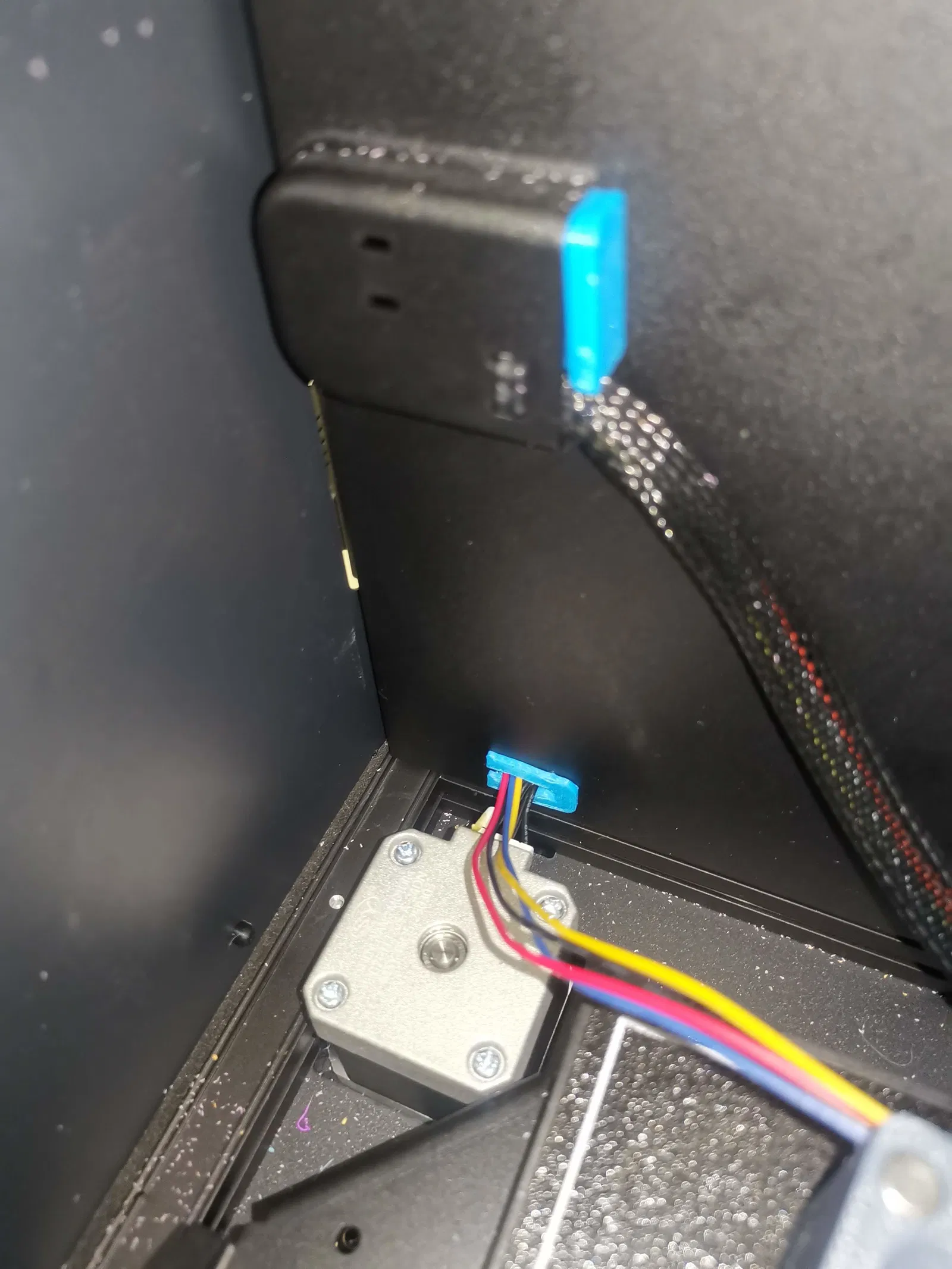

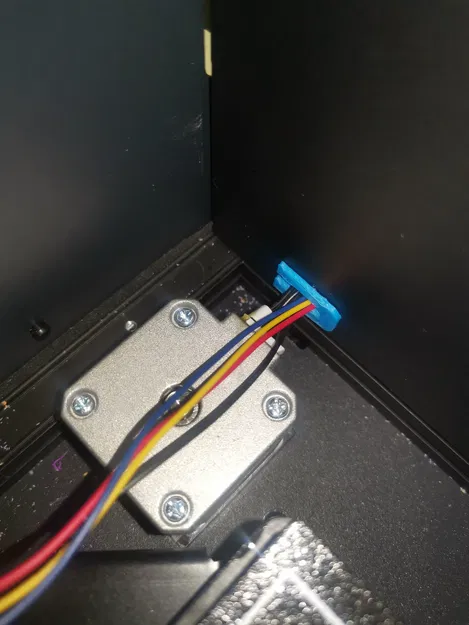

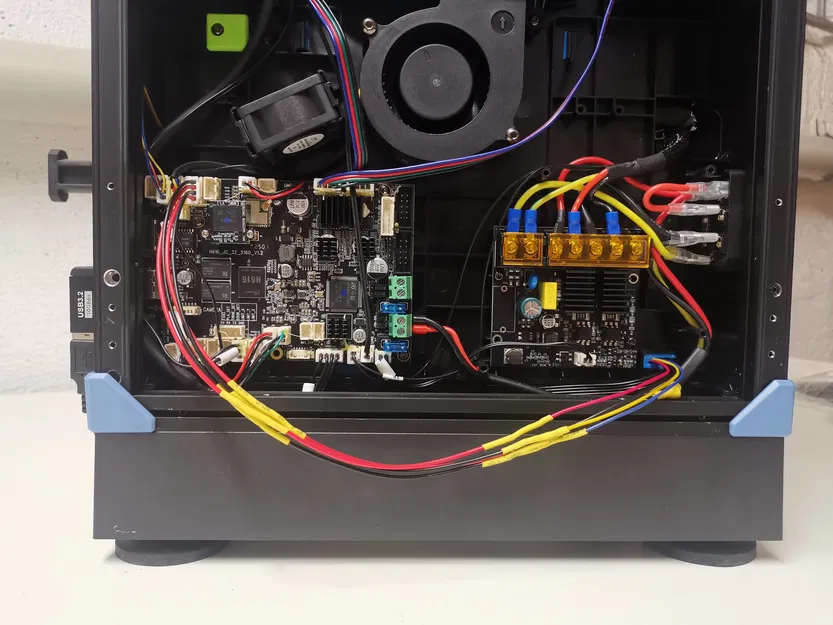

Dùng đầu cắm 4 pin dự phòng K_Fan3 trên board zin! Xem thêm thông tin trên Sovol github.

https://github.com/Sovol3d/SOVOL-ZERO

black - Ground
red - 24V
yellow - Tacho (rpm)
blue - PWM

3. Thiết lập printer.cfg của bạn:

Cụm lọc này đáp ứng rất đúng nhu cầu của mình. Mình chạy ở 50%, 75% và 100% để tuần hoàn tối đa.

Nếu bạn thích thiết kế này, cứ thoải mái thả like, bình luận hoặc đăng một “make” nha :)

Chúc in ngon!
