derSchraderFlatter QR - tool xả lốp quick release cho van Schrader

Mới đây mình có đăng mẫu "derSchraderFlatter" Schrader valve deflator – một món thay thế dạng vặn vào như nắp chụp van (tire valve cap), giúp giữ van luôn mở để xả hơi lốp khi cần bảo dưỡng, khỏi phải dùng tua vít nhỏ hay lục giác/allen key (hex wrench) để canh giữ mở van thủ công.

Nhưng vừa xài chưa được bao lâu thì mình nhận ra dù đã giảm bớt số vòng ren ở thiết kế đó, thao tác vẫn còn chậm vì vẫn phải vặn ren vào. Vậy nếu có cái gì đó chỉ cần ấn vào là khóa lại, rồi khi lốp xẹp thì tháo ra dễ dàng thì sao?

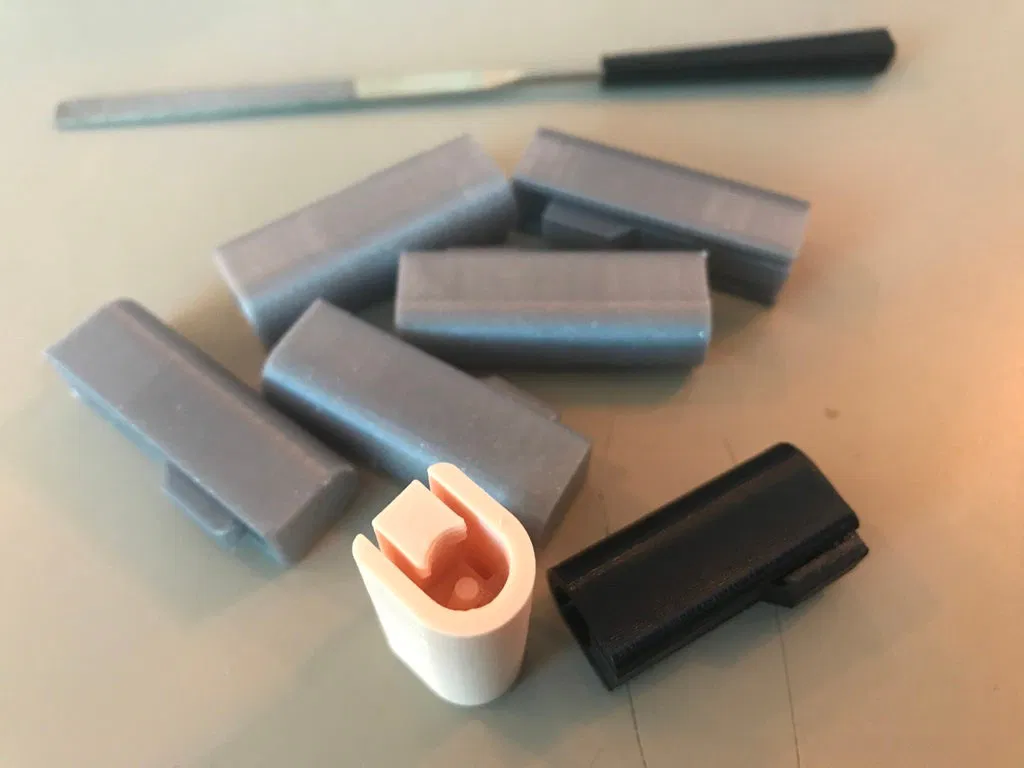

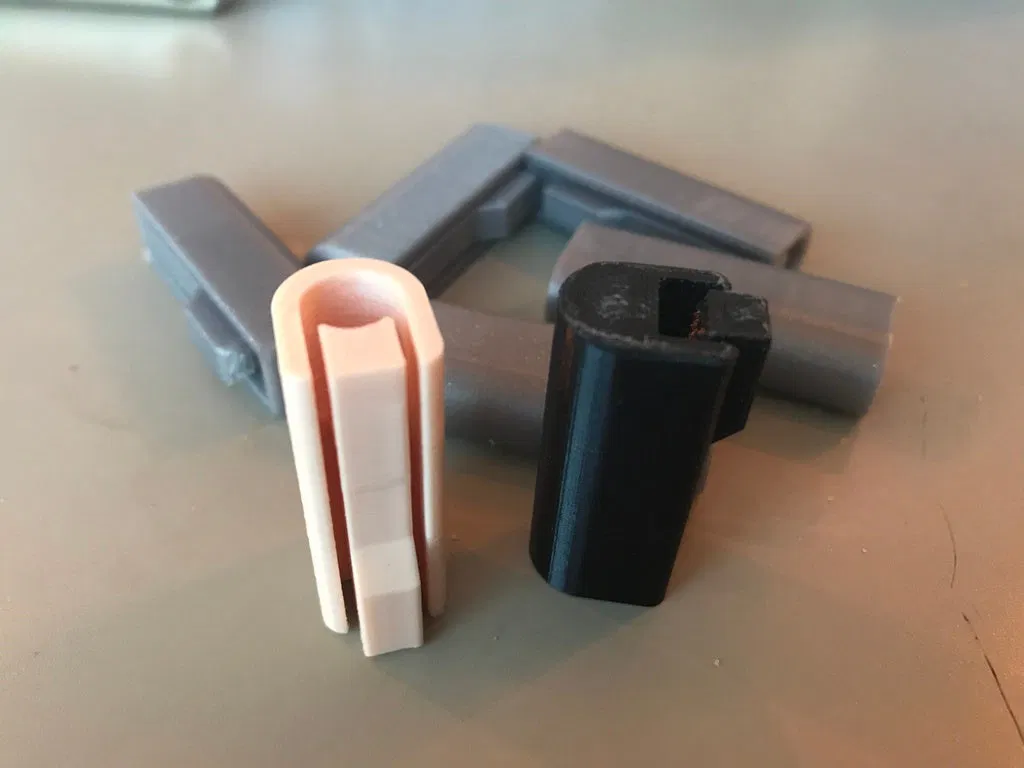

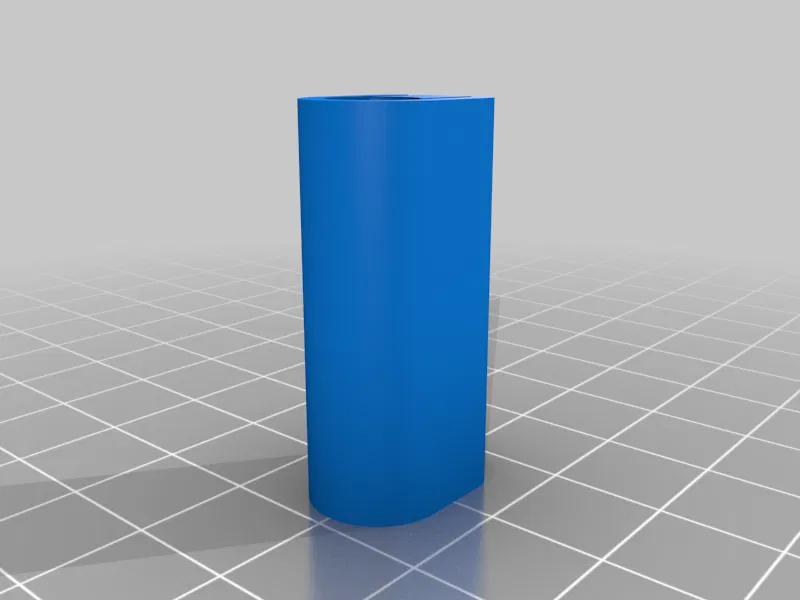

Và đây là derSchraderFlatter – bản quick release. Kích thước gần như bản gốc, nhưng chỉ cần ấn vào; phần mềm/flexible có ren sẽ “bám” vào ren của van, giữ nó cố định. Xong việc thì bấm nút trên đỉnh, nó sẽ nhả nhanh và rút ra.

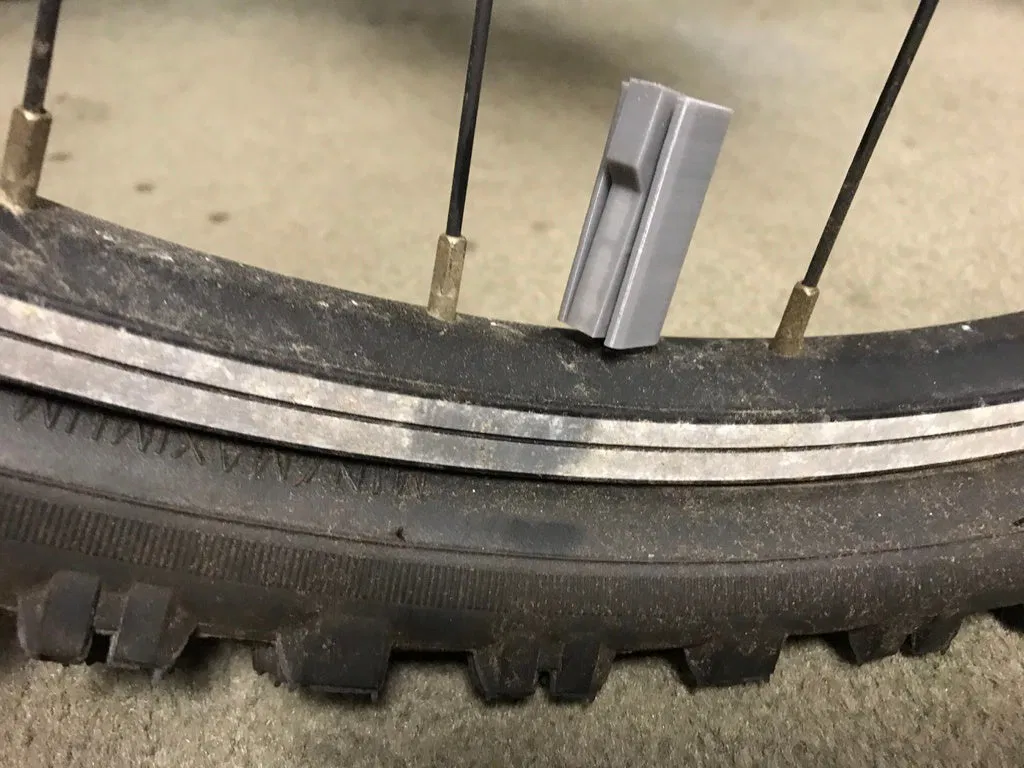

Dùng để làm gì? Khi mình làm xe đạp, có nhiều việc phải tháo lốp lúc nó chưa xẹp sẵn. Thay lốp mòn, bảo dưỡng bánh xe, thay bánh, thay nan hoa bị gãy – mấy việc này đều cần xả lốp để tháo ra. Mình có thể đứng đó giữ van mở tới khi xẹp hẳn (mình làm vậy bao nhiêu năm nay rồi), nhưng có một cái tool làm giùm phần đó thì mình rảnh tay làm việc khác trong lúc lốp đang xả. Ví dụ mình gắn tool này cho lốp xả hơi rồi bắt đầu tháo bánh. Thợ xe hơi cũng có thể dùng để xả lốp ô tô, nhưng trường hợp đó thể tích khí nhiều hơn rất nhiều nên tháo valve core có lẽ sẽ nhanh hơn.

Lưu ý: Đúng, cái này có thể bị mấy người xấu tính dùng vào mục đích không đàng hoàng.Đừng làm vậy.

Cập nhật 20 Jan 2020: Mình sai chính tả. Là “Schrader”, không phải “Schraeder”. Thường mình hay kiểm tra trước khi đăng. Oops.

Hướng dẫn in

Danh mục: Hand Tools Summary

Mới đây mình có đăng mẫu "derSchraderFlatter" Schrader valve deflator – một món thay thế dạng vặn vào như nắp chụp van (tire valve cap), giúp giữ van luôn mở để xả hơi lốp khi cần bảo dưỡng, khỏi phải dùng tua vít nhỏ hay lục giác/allen key (hex wrench) để canh giữ mở van thủ công.

Nhưng vừa xài chưa được bao lâu thì mình nhận ra dù đã giảm bớt số vòng ren ở thiết kế đó, thao tác vẫn còn chậm vì vẫn phải vặn ren vào. Vậy nếu có cái gì đó chỉ cần ấn vào là khóa lại, rồi khi lốp xẹp thì tháo ra dễ dàng thì sao?

Và đây là derSchraderFlatter – bản quick release. Kích thước gần như bản gốc, nhưng chỉ cần ấn vào; phần mềm/flexible có ren sẽ “bám” vào ren của van, giữ nó cố định. Xong việc thì bấm nút trên đỉnh, nó sẽ nhả nhanh và rút ra.

Dùng để làm gì? Khi mình làm xe đạp, có nhiều việc phải tháo lốp lúc nó chưa xẹp sẵn. Thay lốp mòn, bảo dưỡng bánh xe, thay bánh, thay nan hoa bị gãy – mấy việc này đều cần xả lốp để tháo ra. Mình có thể đứng đó giữ van mở tới khi xẹp hẳn (mình làm vậy bao nhiêu năm nay rồi), nhưng có một cái tool làm giùm phần đó thì mình rảnh tay làm việc khác trong lúc lốp đang xả. Ví dụ mình gắn tool này cho lốp xả hơi rồi bắt đầu tháo bánh. Thợ xe hơi cũng có thể dùng để xả lốp ô tô, nhưng trường hợp đó thể tích khí nhiều hơn rất nhiều nên tháo valve core có lẽ sẽ nhanh hơn.

Lưu ý: Đúng, cái này có thể bị mấy người xấu tính dùng vào mục đích không đàng hoàng.Đừng làm vậy.

Cập nhật 20 Jan 2020: Mình sai chính tả. Là “Schrader”, không phải “Schraeder”. Thường mình hay kiểm tra trước khi đăng. Oops.

Cài đặt in (Print Settings)

Hãng máy in (Printer Brand): Prusa

Máy in (Printer): i3 MK3

Rafts: No

Supports: No

Độ phân giải (Resolution): 0.15mm

Infill: 20% grid

Filament: various various various
Ghi chú (Notes):

Mình đã in bằng PLA và cho kết quả tốt. Không có lý do gì mà nó không chạy ổn với các vật liệu khác. Không cần supports; mẫu này dựa vào việc máy in của bạn bridge ổn trên một khoảng khá ngắn – ở đây chỉ 3.6mm.

Độ bám bàn in (print bed adhesion) khá quan trọng. Nếu bàn in không “ngon” thì có thể bạn sẽ cần thêm brim, vì phần flexible có thể bị bong khỏi bed hoặc bị xê dịch trong lúc in, làm nó kém hiệu quả.
