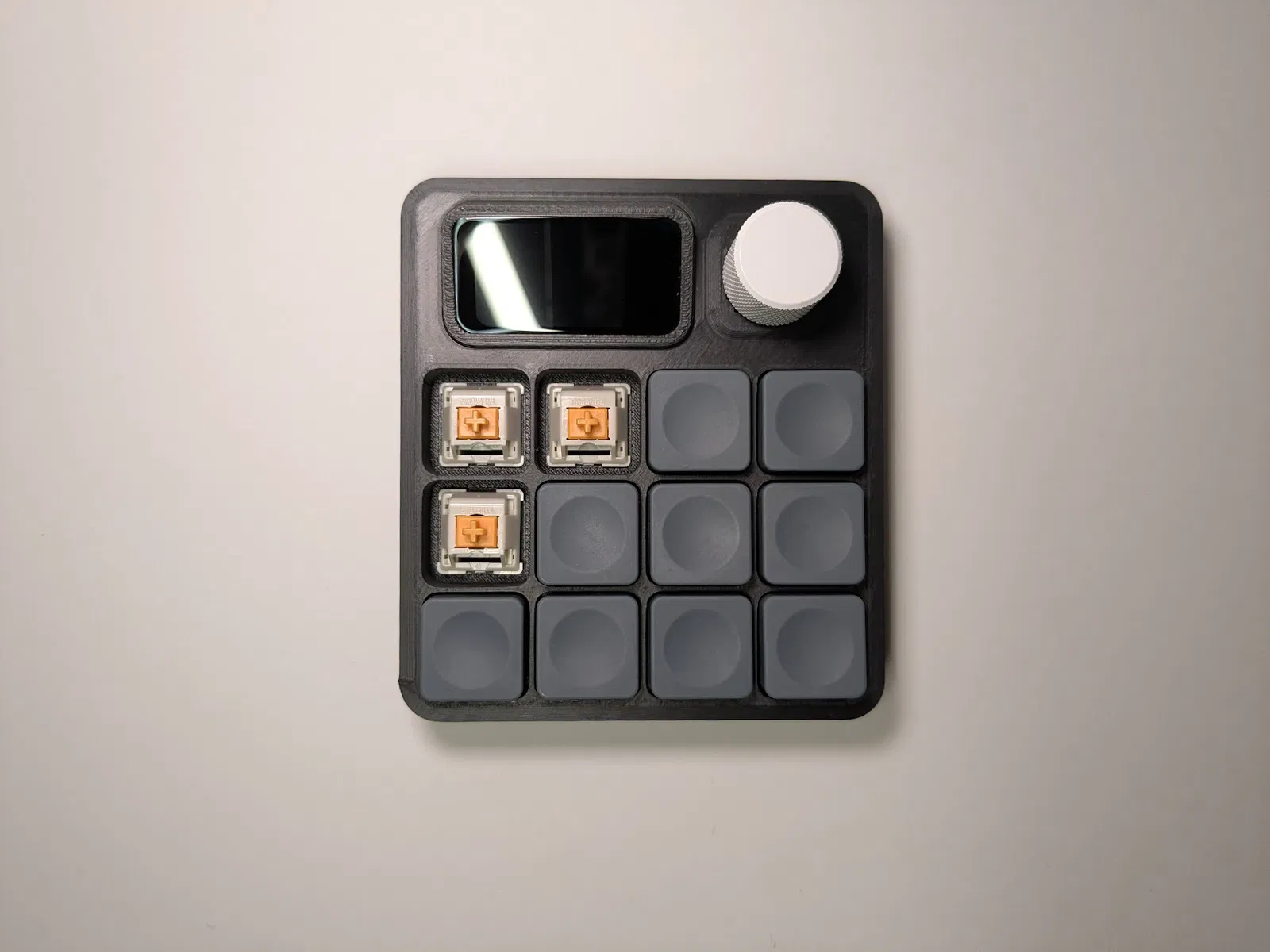

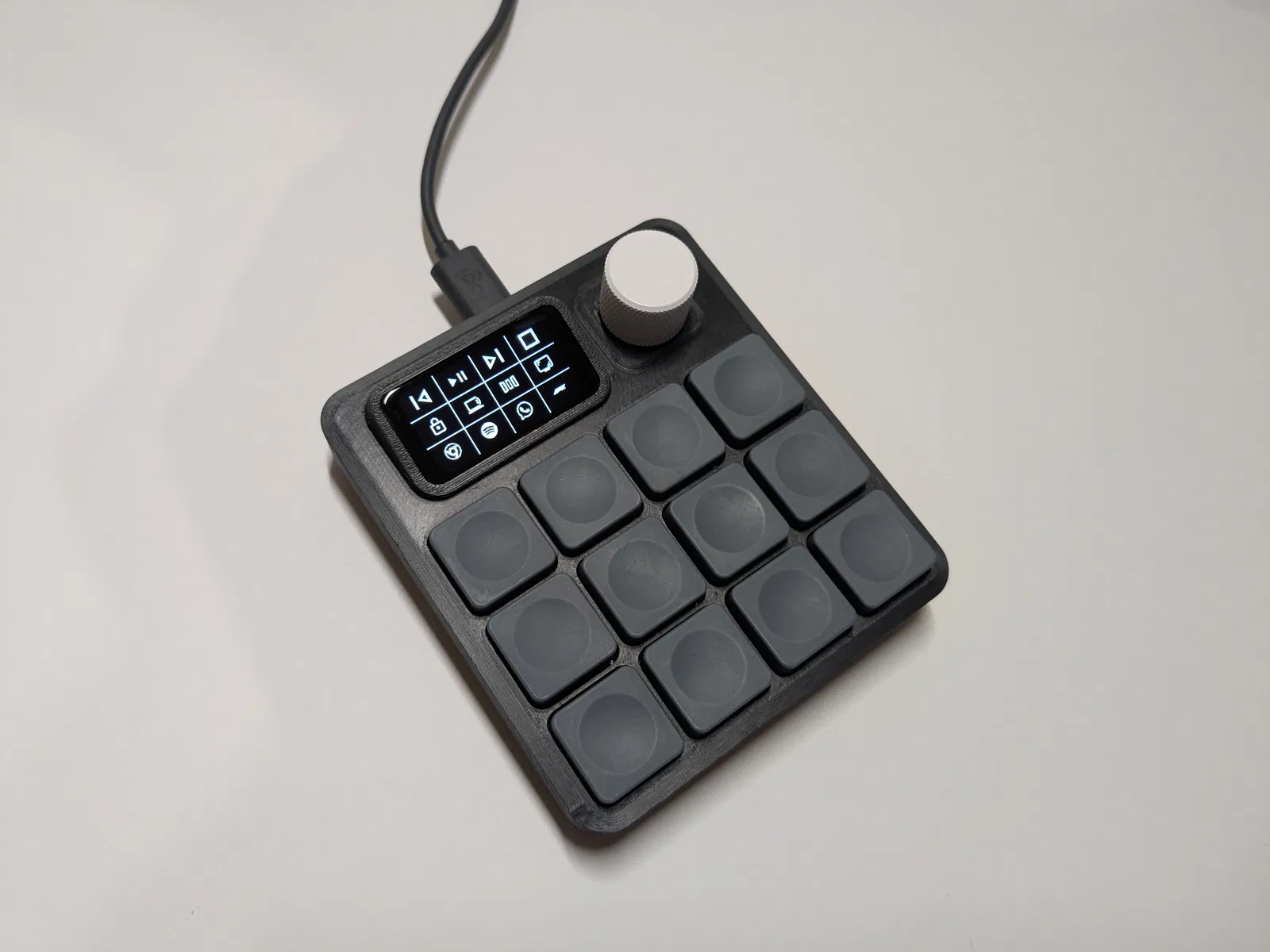

Macropad 12 phím tuỳ biến kèm encoder và màn hình LCD 1.47"

Dự án này là một macropad 12 phím tùy biến, được thiết kế và chế tạo như một đồ án học thuật.
Phần vỏ và các chi tiết kết cấu được in 3D (FDM), còn keycaps thì được in bằng SLA để đạt bề mặt hoàn thiện đẹp hơn.

Macropad có các tính năng:

• Vi điều khiển Seeed Studio Xiao RP2350

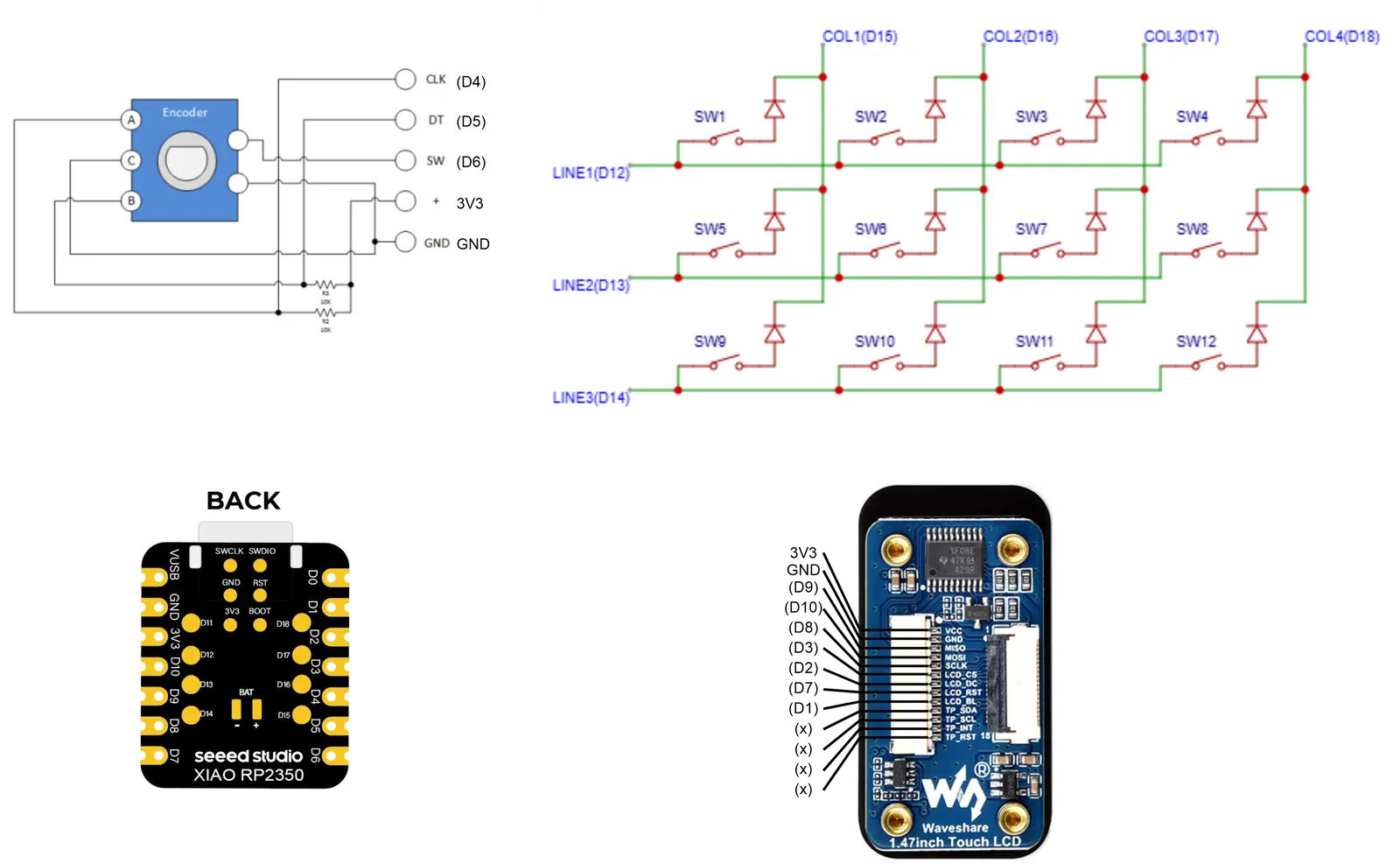

• 12 phím cơ (dùng được mọi switch chuẩn MX) bố trí theo ma trận 3 × 4

• 1 rotary encoder kèm nút nhấn

• Màn hình Waveshare 1.47inch LCD Display Module With Touch Panel (phần touch không dùng trong dự án!)

• Ốc M2.5

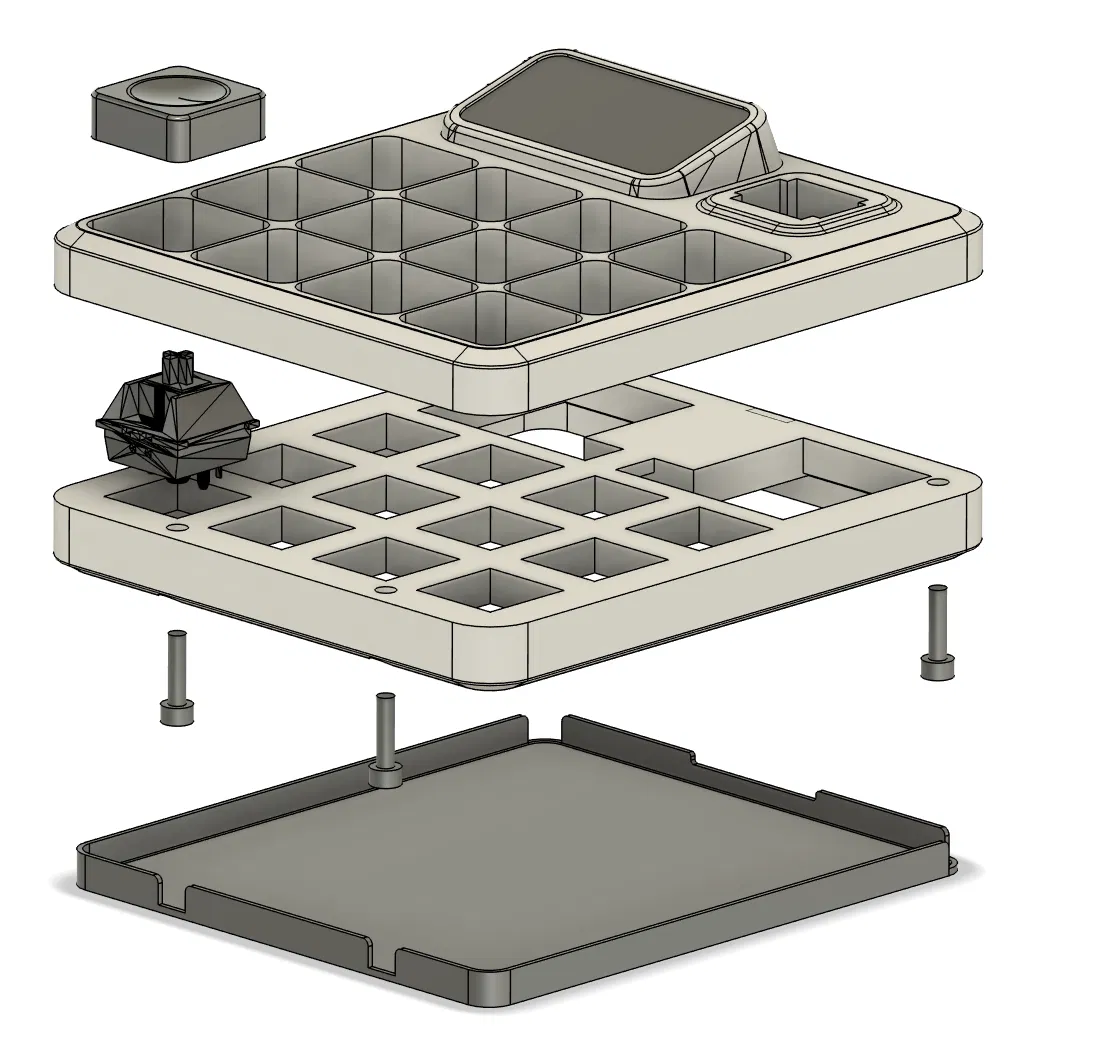

• Vỏ in 3D dạng gọn, modular

• Firmware viết bằng CircuitPython

• Menu cài đặt khi double click encoder (cần tinh chỉnh thêm)

Cảnh báo:

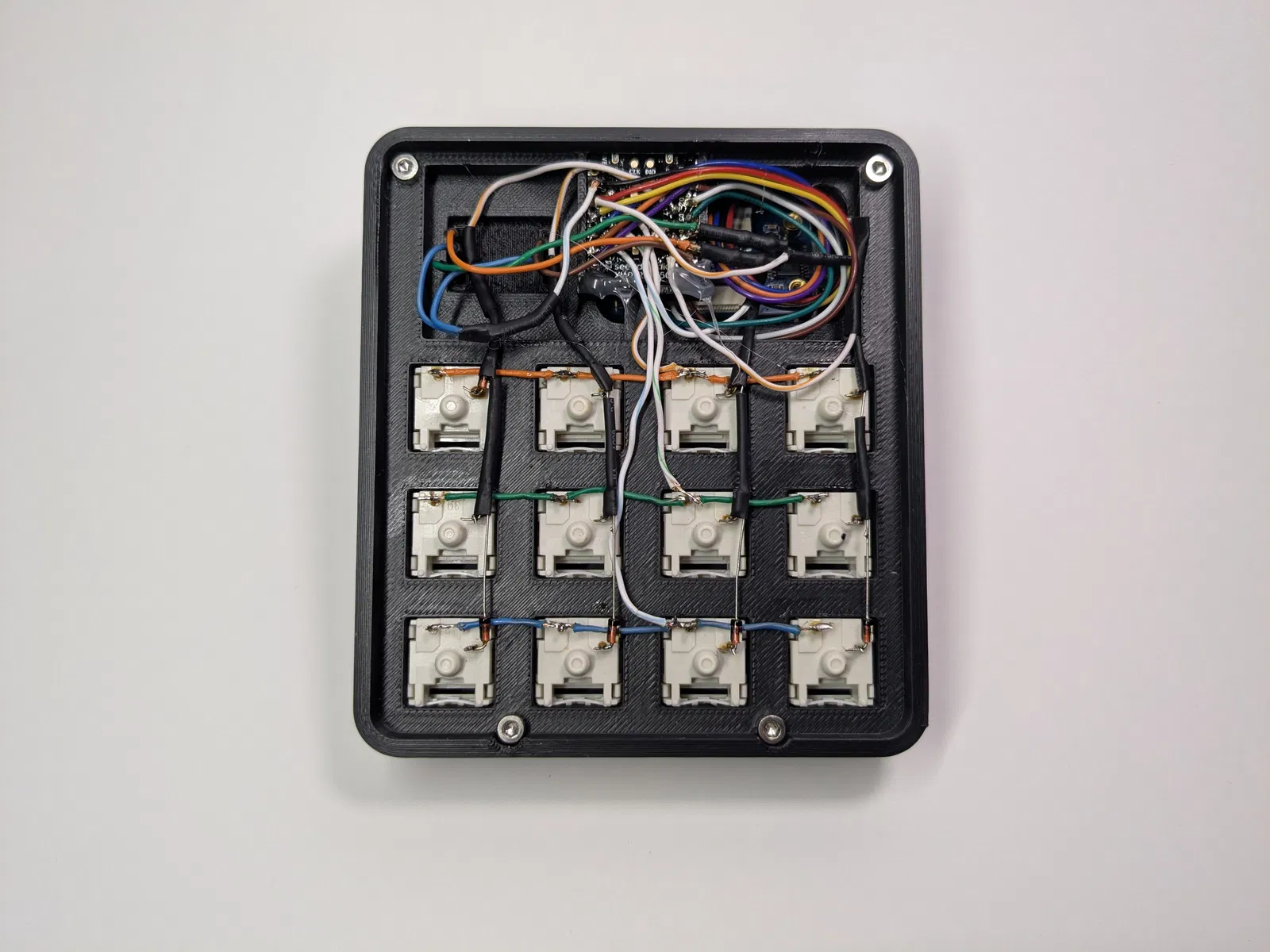

Dự án này dùng kiểu đi dây thủ công (hand-wired) cho ma trận phím, rotary encoder và màn hình LCD. Vì vậy, dây bên trong sẽ khá dày đặc và chật, đồng thời việc tiếp cận một số chân trên vi điều khiển bị hạn chế.
Dù vẫn hoạt động đầy đủ, cách lắp ráp này khiến quá trình build khó và dễ sai, không khuyến nghị cho người mới hoặc ai chưa có kinh nghiệm hàn. Cần lên kế hoạch thứ tự đi dây thật kỹ để tránh tình trạng khi ráp vào rồi thì có chân bị che, không thao tác được.
Nếu có một PCB đơn giản thì dự án sẽ dễ làm hơn rất nhiều và tính lặp lại cũng tốt hơn. Tuy nhiên, trong tương lai gần thì chưa có kế hoạch làm PCB.
