Vỏ hộp AgOpenGPS AIO Standard v4.5 (Enclosure) dùng đầu cắm Aliexpress

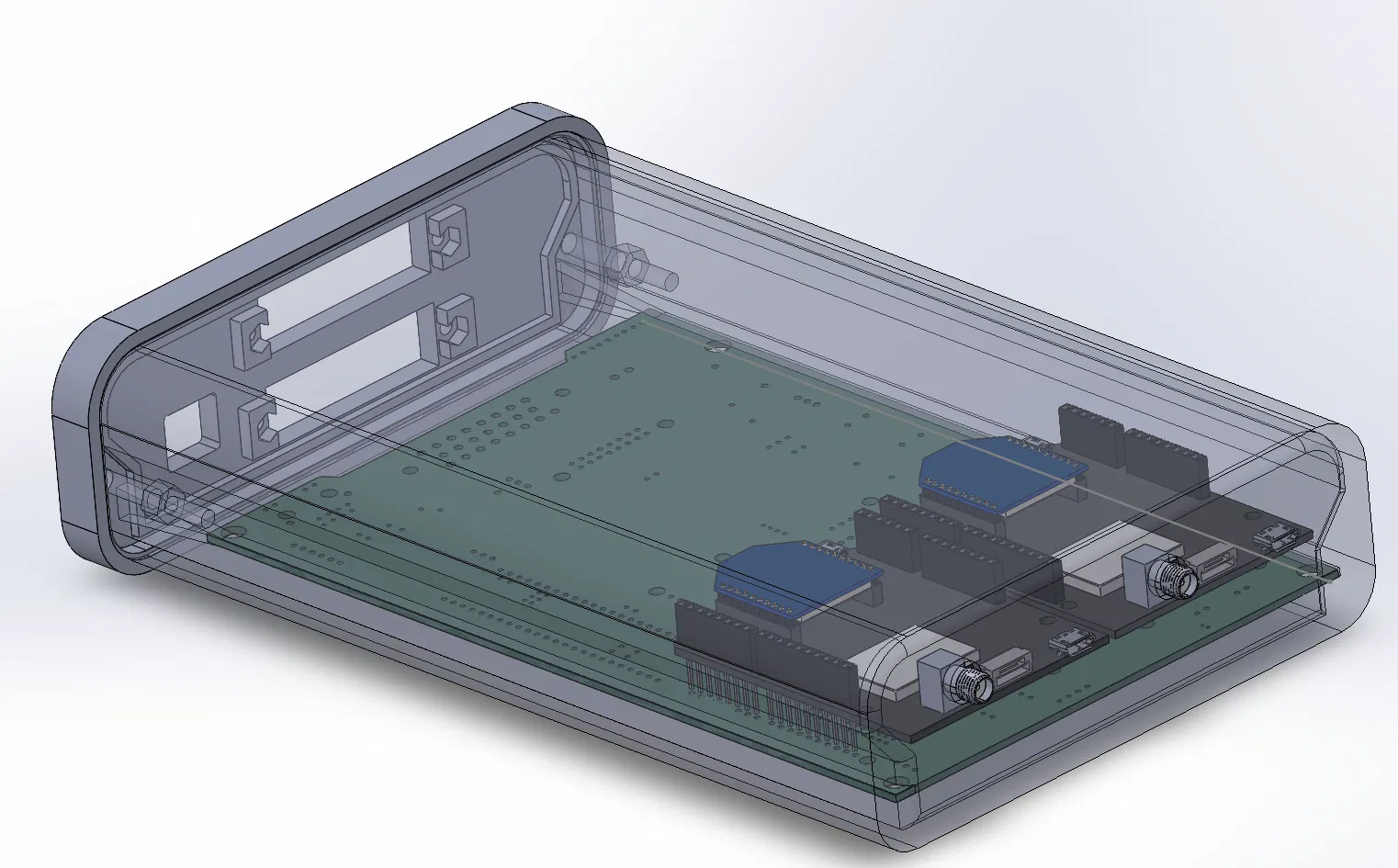

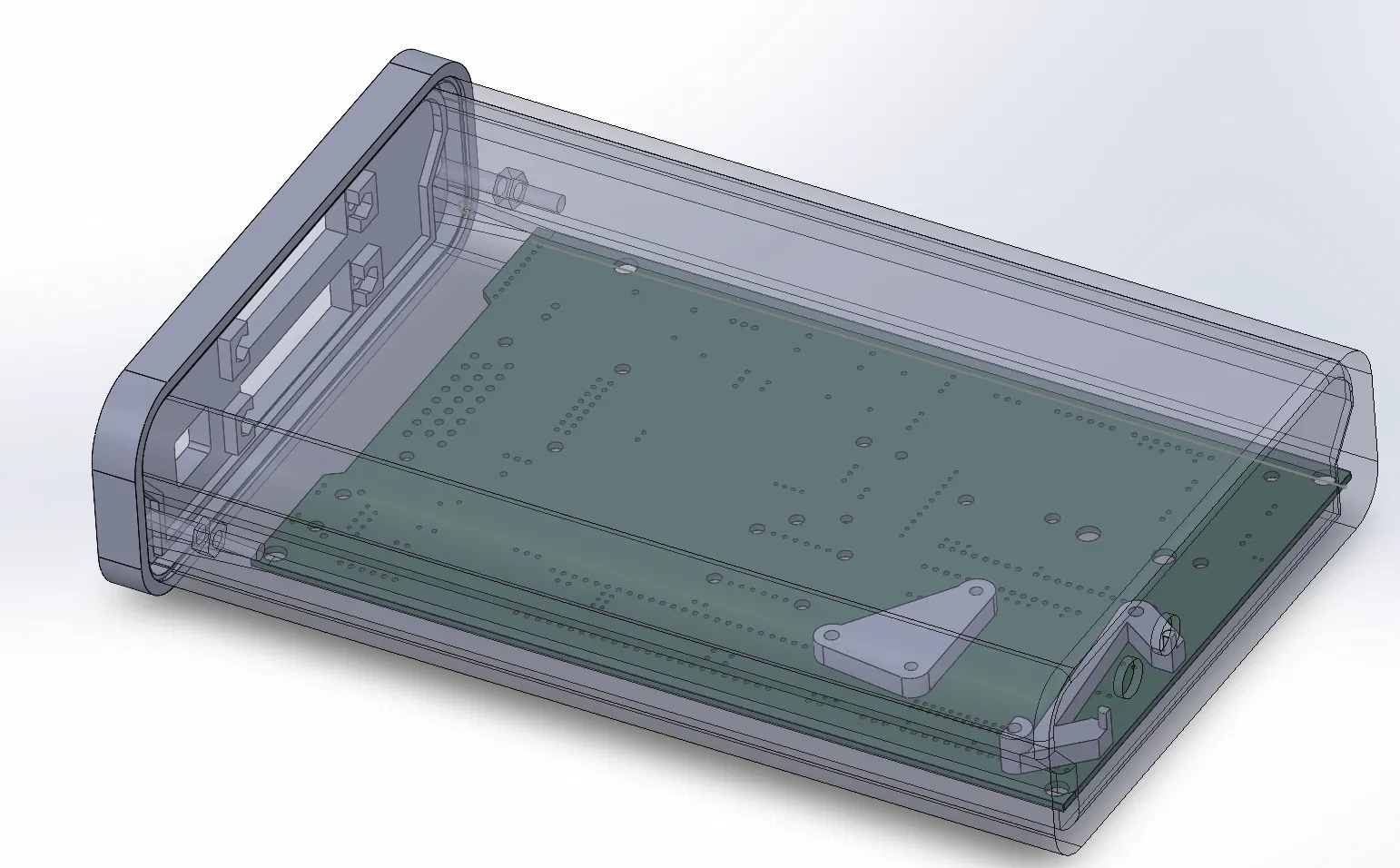

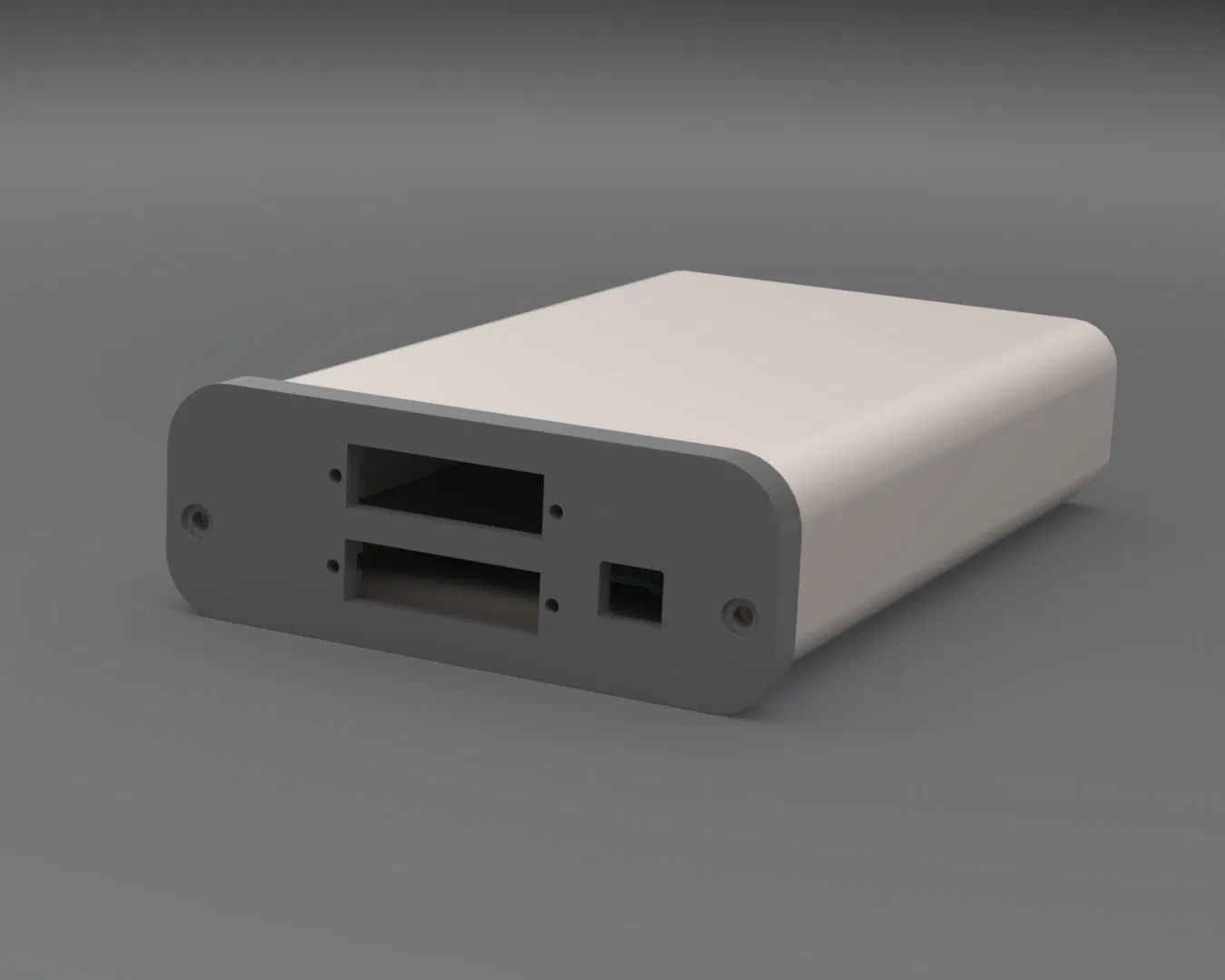

Thiết kế enclosure cho pcb AgOpenGPS AIO Standard v4.5, dùng đầu cắm Aliexpress rẻ hơn Deutsch nhưng vẫn siết ốc chắc chắn. In PETG/PETG-CF, kèm danh sách vít/ê-cu; có khe cho Ethernet và anten nên không kín 100%.
Mô tả

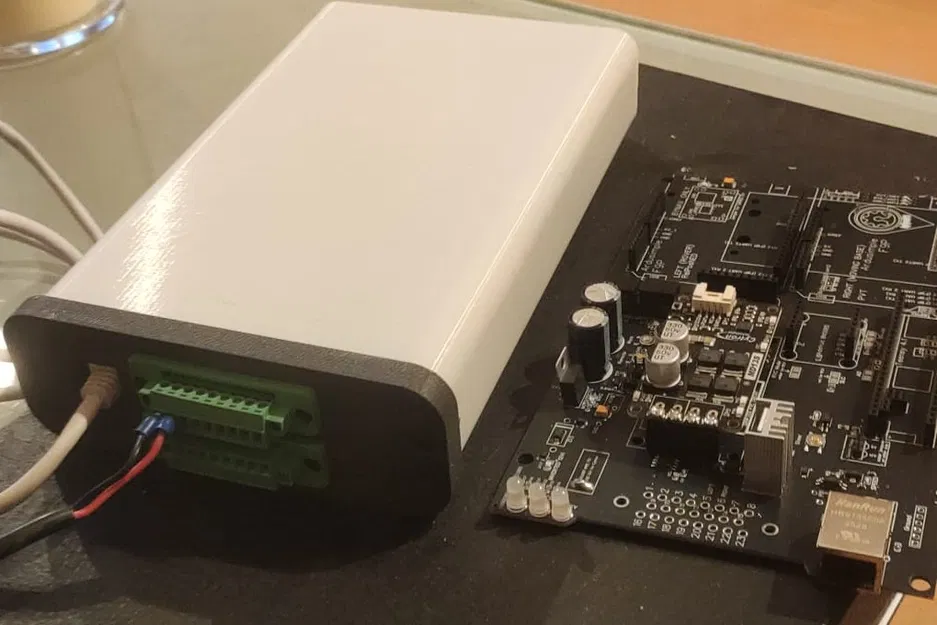

Thay vì dùng đầu cắm Deutsch mắc tiền, mình chọn một đầu cắm giá rẻ trên Aliexpress, loại có thể vặn ốc siết lại và vẫn đảm bảo kết nối chắc chắn.
In bằng PETG/PETG-CF
Linh kiện sử dụng:
-
2x đầu nối Terminal block 9 pin (https://de.aliexpress.com/item/1005008350198388.html)
-
2x vít M4x30mm
-
2x ê-cu lục giác M4 (phải chèn vào trong lúc in, dùng pause)
-
4x M3x10mm (cho connector)
-
4x ê-cu lục giác M3 (cho connector)
UM982 mình dùng: (~95€ https://de.aliexpress.com/item/1005009880145217.html)
Thiết kế này không chống nước/chống bụi 100% vì có các khe hở cho Ethernet và anten.
Nếu bạn cần hỏi thêm gì thì cứ để lại comment nhé!
