Bộ Lọc Carbon Cho Chamber Heater

***Edit: Mình vẫn chưa hài lòng với luồng gió đi qua hệ thống. Mình đang đặt vài cái blower fan từ AliEx để thử coi có cải thiện được không.

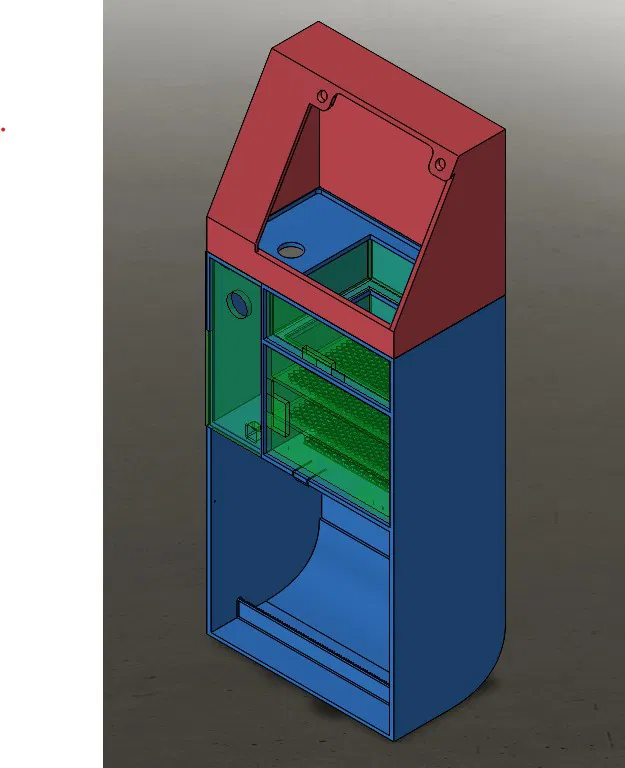

Mình muốn lọc khí cho máy in khi in ABS và ASA, nhưng đồng thời cũng cần một chamber heater. Vì không gian hạn chế nên mình nghĩ gộp chung lại cho gọn. Mình từng thử gắn thêm một PTC heater vào bentobox, nhưng không làm sao cho vừa kích thước trong máy in của mình. Nên mình thiết kế cái này để vừa trong Elegoo Centauri Carbon, nhưng chắc cũng có thể lắp trong máy khác.

Mọi thứ được thiết kế kèm supports ở chỗ cần thiết, nên bạn có thể bỏ qua cảnh slicer báo phải thêm support. Nếu bạn không muốn supports của mình, bạn chỉ cần split các object ra rồi xóa supports đi.

Các món mình dùng:

Heater này mình tháo ra và lấy bo mạch, quạt và PTC heater.

Filter cho Roomba j9/j7,... Đây là loại mình dùng.

Công tắc thermostat W3230 110v/220v. Mình mua cái này trên AliEx nhưng bạn cũng có thể tìm trên Amazon.

Tùy chọn:

Nam châm 10 x 10mm 4 cái cho công tắc và 6 cái cho heater.

Đầu cắm và dây C7/C8 (male), đầu cắm và dây C13/C14 (male). Mình lấy C13/14 từ một bộ nguồn máy tính cũ và C7/C8 từ máy in. Mấy món này trên AliEx bán rất nhiều, giá rẻ.

Cốt cos (spade) 6.3mm. Mình chỉ dùng 1 cái male và 1 cái female, nên bạn có thể hàn thẳng cũng được.

Phần đi dây có thể hơi rối nên mình sẽ cố gắng viết rõ nhất có thể.

Bắt đầu với bo mạch đi kèm cái heater: bạn cần thêm một jumper vào 2 chân trước đó dùng để gắn pressure switch ở đáy heater, để bypass (bỏ qua) nó.

Bạn sẽ lấy sợi dây line đang hàn vào bo mạch rồi cắt nó, chừa lại vài inch dây, và bạn có thể tháo bo mạch ra khỏi vỏ heater. Lấy sợi dây đó nối bằng domino (wire nut) hoặc Wago với một dây mới đi vào một bên của C8 (hoặc line từ nguồn điện), đồng thời nối với dây màu đen trên C13. Hai bên còn lại của C8 thì dùng một đầu spade để nối vào chân load của bo mạch. Mình dùng dây ground của C13 để làm dây return line từ thermostat. Để an toàn, bạn nên đổi màu/đánh dấu sợi này để không ai hiểu lầm nó là ground. Sợi dây đó mình bấm một đầu spade để nối với dây màu trắng từ heater.

Sơ đồ đi dây thermostat ở dưới. Khá dễ theo, nên nếu bạn chưa hiểu thì cứ hỏi.

Bạn sẽ cần cắt bớt phần nhựa che chắn (plastic shielding) đi kèm heater để airflow tốt hơn và để vừa kích thước.

Có câu hỏi hay góp ý về các bản cập nhật thì cứ hỏi mình nha.
