Hệ Hầm/Nhà Modular cho Rat & Gặm Nhấm – Tùy Biến 100mm

Mô tả:

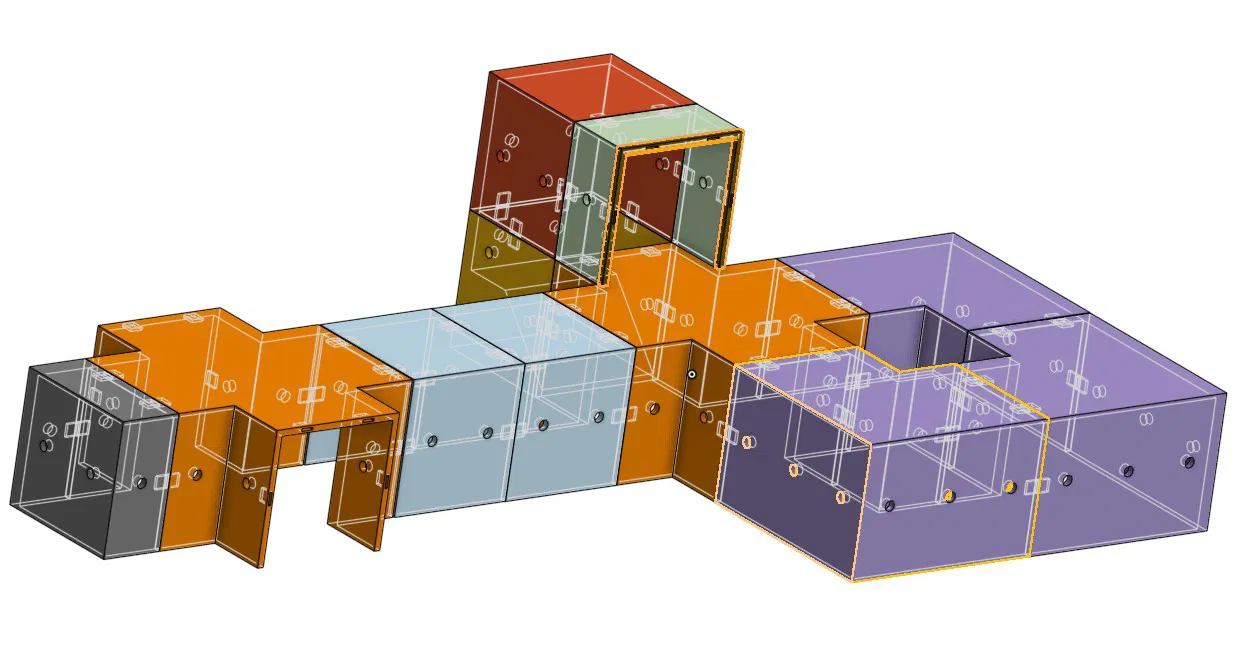

Tặng cho mấy bé chuột (rats) hay các loài gặm nhấm một khu vui chơi xịn sò với hệ “Headquarter” (HQ) hoàn toàn modular này! Bạn muốn làm một đường hầm thẳng đơn giản hay cả một mê cung nhiều tầng, hệ này cho phép bạn mở rộng và thay đổi bố cục chuồng cực linh hoạt.

Mình thiết kế dựa trên nhu cầu và kích thước của 2 bé chuột nhà (rats) của con trai mình. Tuy vậy, mình nghĩ nó cũng sẽ hợp cho mouse, guinea pig, gerbil, degu, octodon hoặc hamster.

Thông số kỹ thuật:

• Tiết diện bên trong: 100mm x 100mm.

• Độ dày thành: 5mm.

• Lỗ cửa sổ: đường kính 8mm

• An toàn: Các phần nối với nhau bằng hệ clip bên trong ẩn trong vách, giúp mặt trong trơn láng, không móc/rụng vào chân hay đuôi.

Trong tương lai có thể sẽ ra thêm extension và module mới. Mình rất vui nếu bạn có ý tưởng hay góp ý! :-)

Các part đi kèm:

Regular parts:

• Straight Block: Đoạn tiêu chuẩn cho các đường chạy chính.

• Half Straight Block: Dùng để canh chỉnh, thường sẽ cần tuỳ theo layout bạn tự thiết kế.

• 5 mm spacer: Dùng để canh chỉnh, thường sẽ cần tuỳ theo layout bạn tự thiết kế.

• 90° Curve: Khúc cua cho góc.

• Upward/downward 90° level change block để làm tháp nhiều tầng cho thú cưng. Chúng được thiết kế để lắp chung với nhau:

  • block đi lên.

  • block đi xuống.

• Ngã tư “X” (X Crossroad): Giao lộ 4 hướng làm trung tâm.

• Connectors:

  • Clip có tolerance: Có thể cần cho các phần ở trên (top parts).

  • Clip không tolerance: Zero tolerance, vừa cho các mặt bên.

  • Clip cho 5 mm spacer.

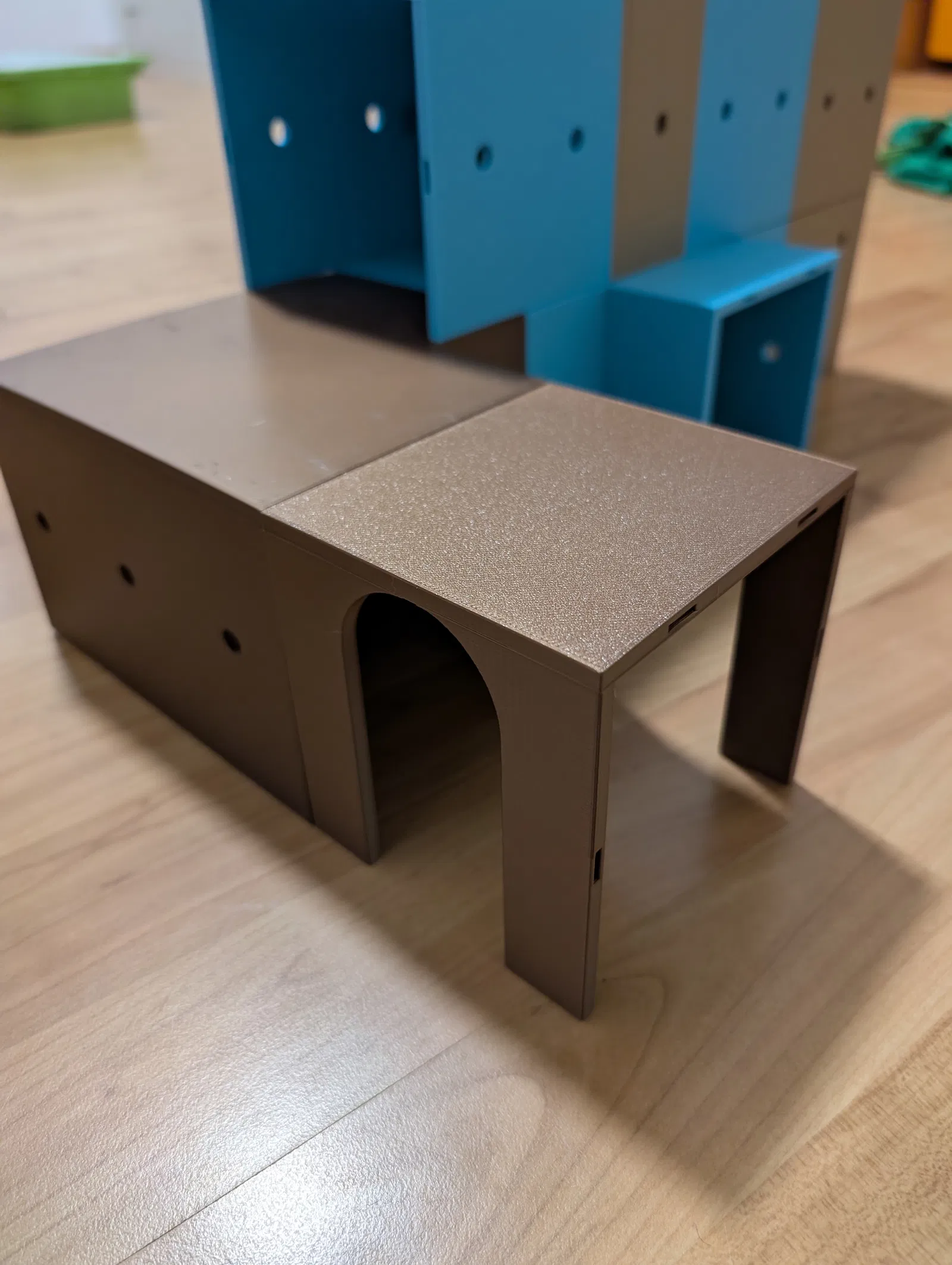

• RELEASED 12/01/2026 -> Balcony

• RELEASED 14/01/2026 -> 80mm SAS và 1/2 SAS

Round-edged parts:

 !!! CẢNH BÁO !!!

! Experimental Parts ! với bo góc radius 5mm (rounded edges) CHƯA ĐƯỢC TEST (mình chỉ nảy ra ý tưởng sau khi đã in xong hết bộ của mình...). CẢNH BÁO: Các module này được thiết kế để dùng như ‘Top Parts’ בלבד. Không dùng làm tầng đáy hoặc tầng trung gian trong lắp ráp nhiều tầng, vì các phần nằm trên cần cạnh vuông đầy đủ (không bo) để tựa lên thì mới đảm bảo chịu lực đúng.

• Straight Block with filet

• Half Straight Block with filet

• 5 mm spacer with filet

• 90° Curve with filet

• Downward 90° with filet

• Ngã tư “X” với 1, 2, 3, hoặc 4 filet.

• RELEASED 12/01/2026 -> Balcony with filets

• RELEASED 14/01/2026 -> 80mm SAS và 1/2 SAS with filets

Với những part nào có thể, khuyến nghị in ở mặt ‘U’. Lưu ý là 90° Curve và X-Crossroad có thể sẽ cần supports ở phần đáy, cụ thể là khu vực filet 5mm.

Print Settings (Đã test trên Prusa Core One):

• Printer: Mình in bằng Prusa Core One.

• Material: PLA.

• Infill: 15% (khuyến nghị Grid hoặc Gyroid để chắc chắn).

• Supports: KHÔNG CẦN SUPPORTS cho toàn bộ standard parts. Mỗi part đều được thiết kế thân thiện khi 3D print. Với một số part bo góc thì có thể cần.

• Mình khuyên Half Straight Block và 5 mm spacer nên xoay và in trên mặt U trong slicer.

Test & Kết quả

Mình đã in và test tất cả standard part, và chúng khớp với nhau rất chuẩn. Lưu ý phần này không bao gồm các bản có filet 5mm (bo góc), hiện vẫn chưa được test.

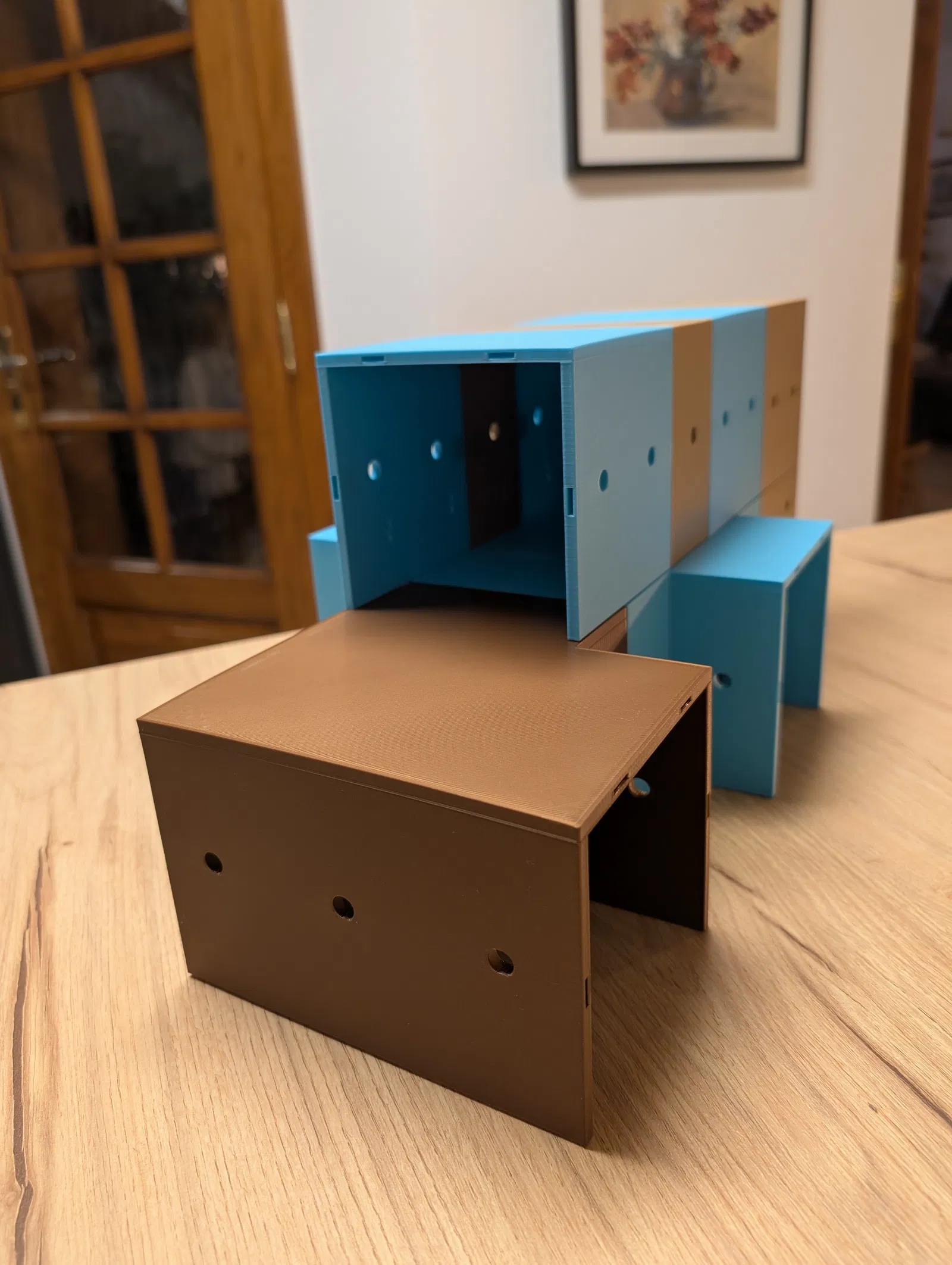

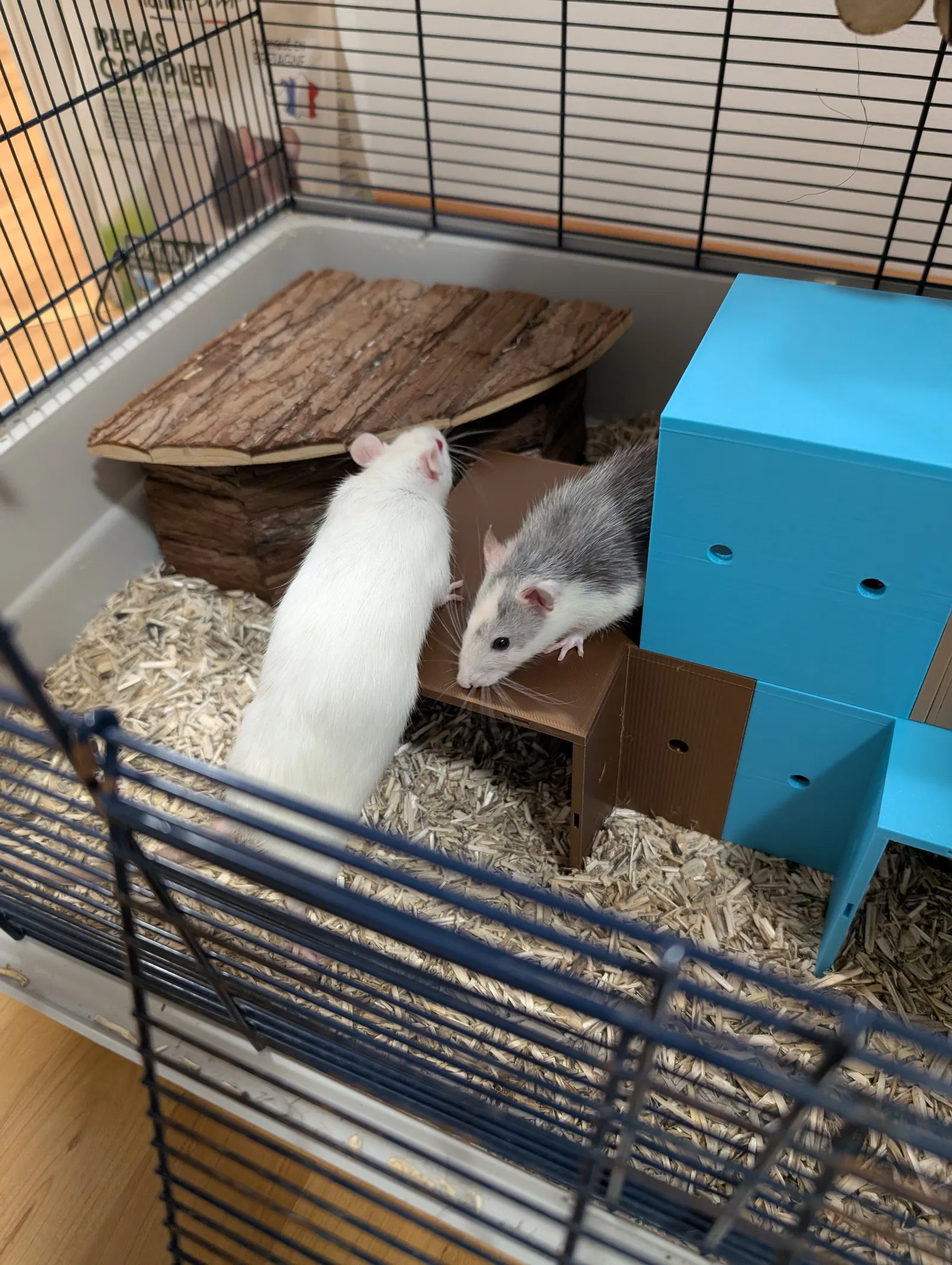

Note: Bạn có thể thấy một “đường sọc xấu” trên miếng half-straight màu nâu trong hình chính. Đó là do lúc in, filament bị vướng tạm thời ở cuộn spool, nhưng part vẫn dùng bình thường nên mình giữ lại luôn!

Chúc bạn chơi vui! :-)

Xem trên Thingiverse -> https://www.thingiverse.com/thing:7268462/files

RELEASE V2 21/01/2026

Xem thử V2 ;-) ->
