Case Balo Chống Va Đập cho DJI Neo 2 Drone (Rugged Case)

UPDATE: GIỜ ĐÃ CÓ THÊM PHIÊN BẢN HỖ TRỢ DIGITAL IMAGE TRANSMISSION MODULE!!

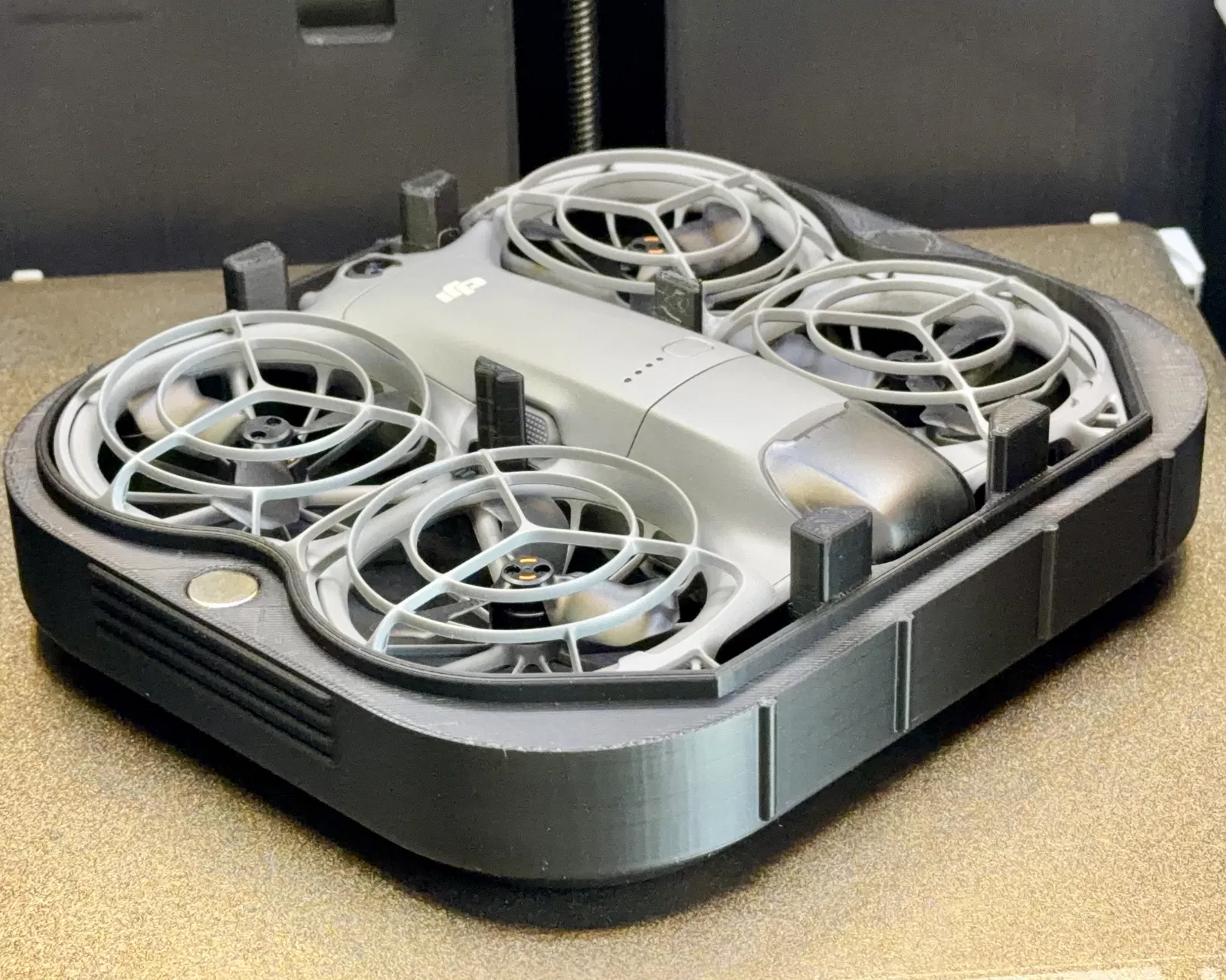

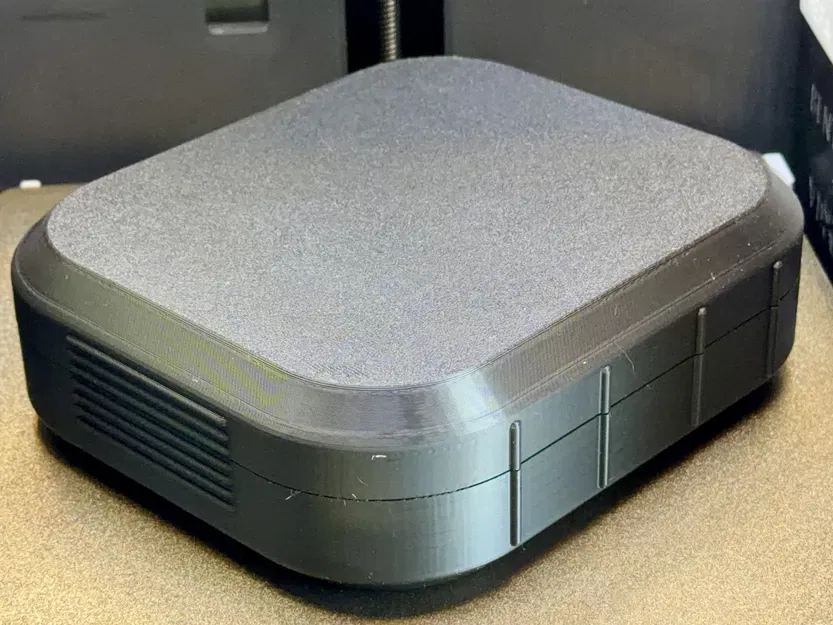

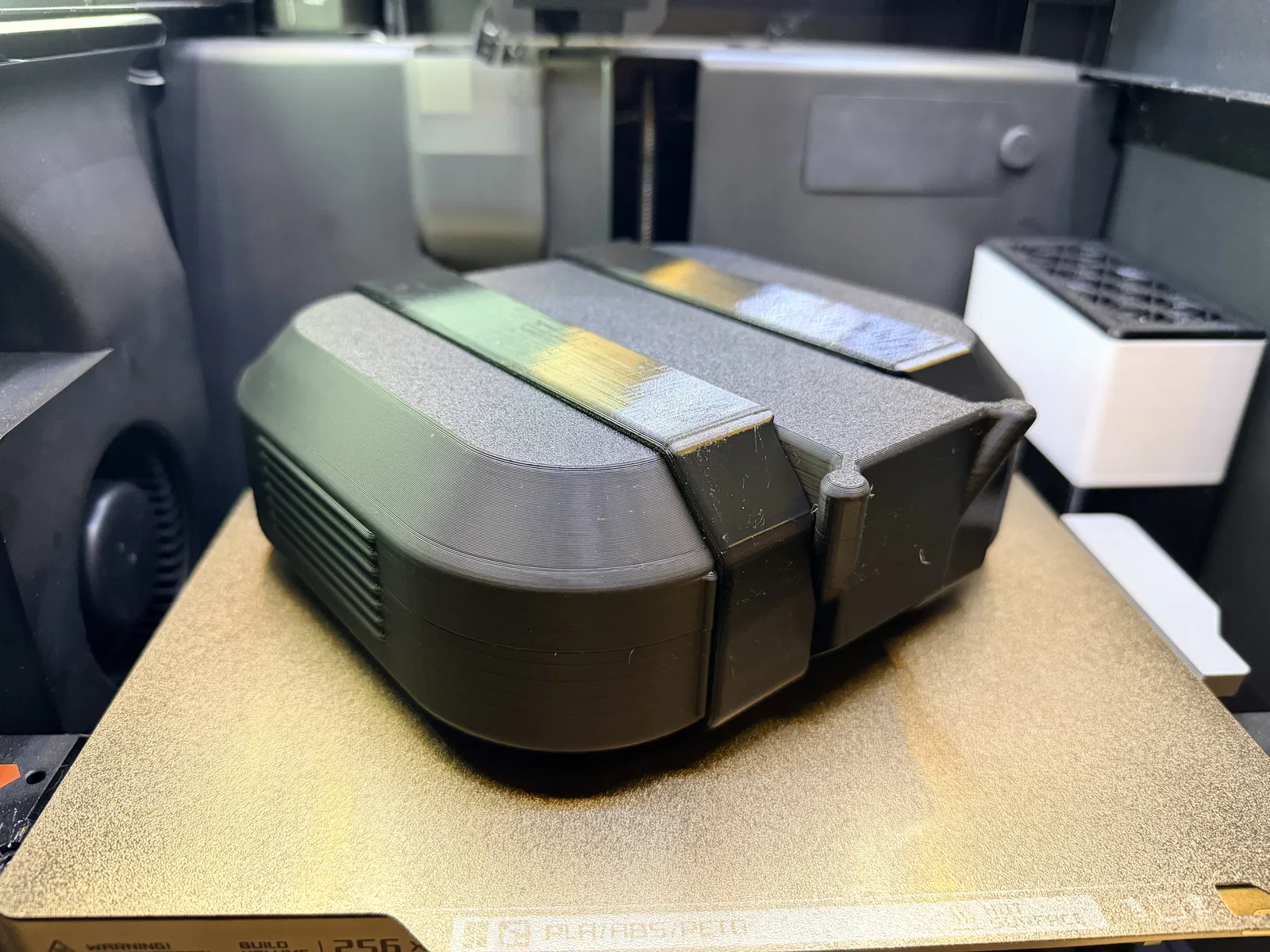

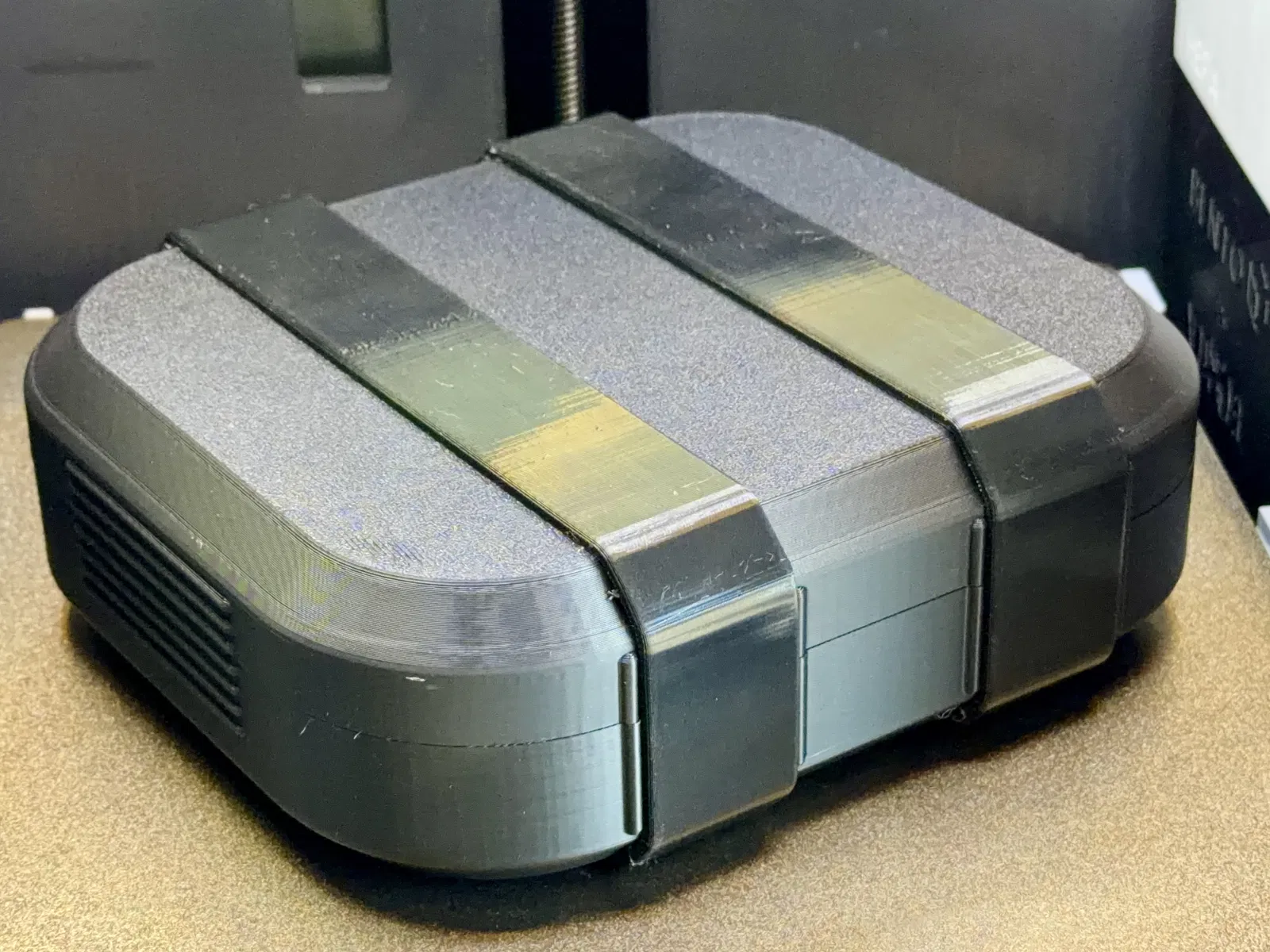

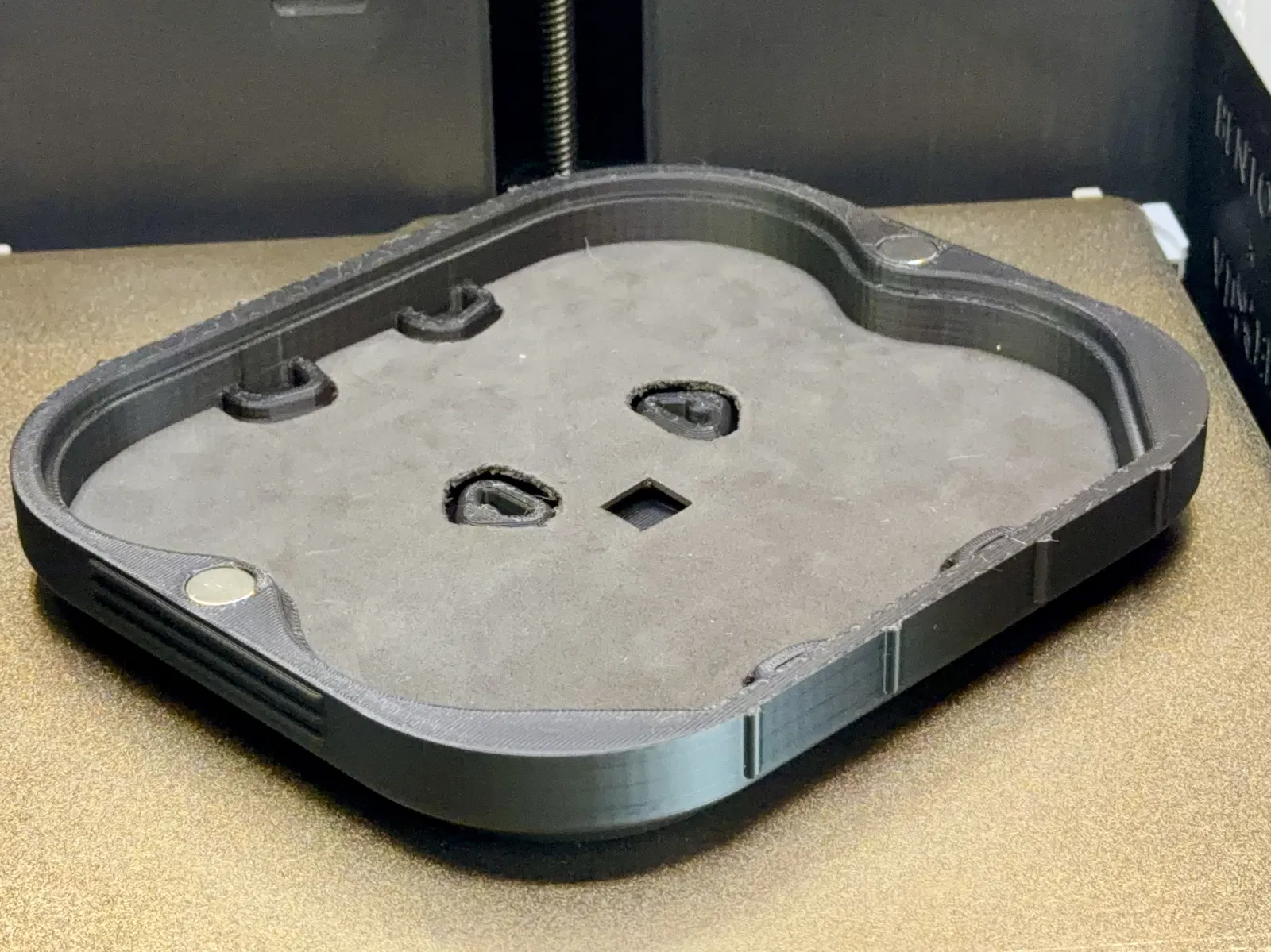

Mình không thích mấy kiểu case cho drone Neo 2 mà mình đã thử, nên tự làm cái của mình luôn. Nếu bạn chỉ cần để cất giữ, mình khuyên mua một cái case đúc khuôn có đệm (kiểu Pelican) tầm $45, để vừa drone và đầy đủ phụ kiện. Cái mình cần là một cái case đủ nhỏ để nhét gọn vô hydration pack, nhưng đồng thời phải chịu được va đập khi té xe đạp. Mình chưa thấy cái nào đáp ứng được yêu cầu thứ 2. Phần lớn case ở đây chỉ là dạng “áo” mỏng, mình bóp bằng tay là nát. Còn cái này, dù in ở chế độ extra draft, bạn đứng lên cũng được. Tất cả vách đều dày 4mm. Mình thấy in PLA+ .20 Standard với 3 walls là cân bằng tốt giữa trọng lượng và độ bền, đồng thời làm cho các gân/đỡ ở giữa được đặc chắc. Case có 6 gối đỡ bên trong để hạn chế bị ép bẹp, trong đó có 2 cái đi xuyên qua chính thân drone. Trên nắp và thân case mỗi bên có 2 lỗ 12mm x 3mm để gắn nam châm khóa. Dung sai khít giúp nắp không bị lỏng lẻo ngay cả khi không gắn nam châm, nhưng nếu thích bạn có thể chà nhám thêm. Mình không muốn dùng khóa gài/ bản lề/ kẹp bên ngoài vì mấy thứ đó lòi ra, hay bị gãy khi in 3D. Case này dùng 2 dây TPU để giữ nắp đóng khi có va đập. Dây cũng giúp tăng bảo vệ và chống trượt. Trên case có các gờ giữ để dây nằm đúng vị trí. Dây chỉ cần trượt vào/ra là xong. Ngoài ra bạn cũng có thể dùng dây velcro, băng keo, dây đai nylon, dây buộc rơm, dây tăng đơ 10,000lb, v.v. Bên trong case vẫn còn chỗ để dán thêm đệm ở nắp và mình có kèm template để cắt lớp lót từ tấm EVA craft foam dày 1–2mm, dù thật ra case không bắt buộc phải có. Có lót vô thì gần như không bị lắc/rung gì luôn. Lưu ý: Lớp lót có thể cần khoét chỗ để tránh bị tì vào nút pin.

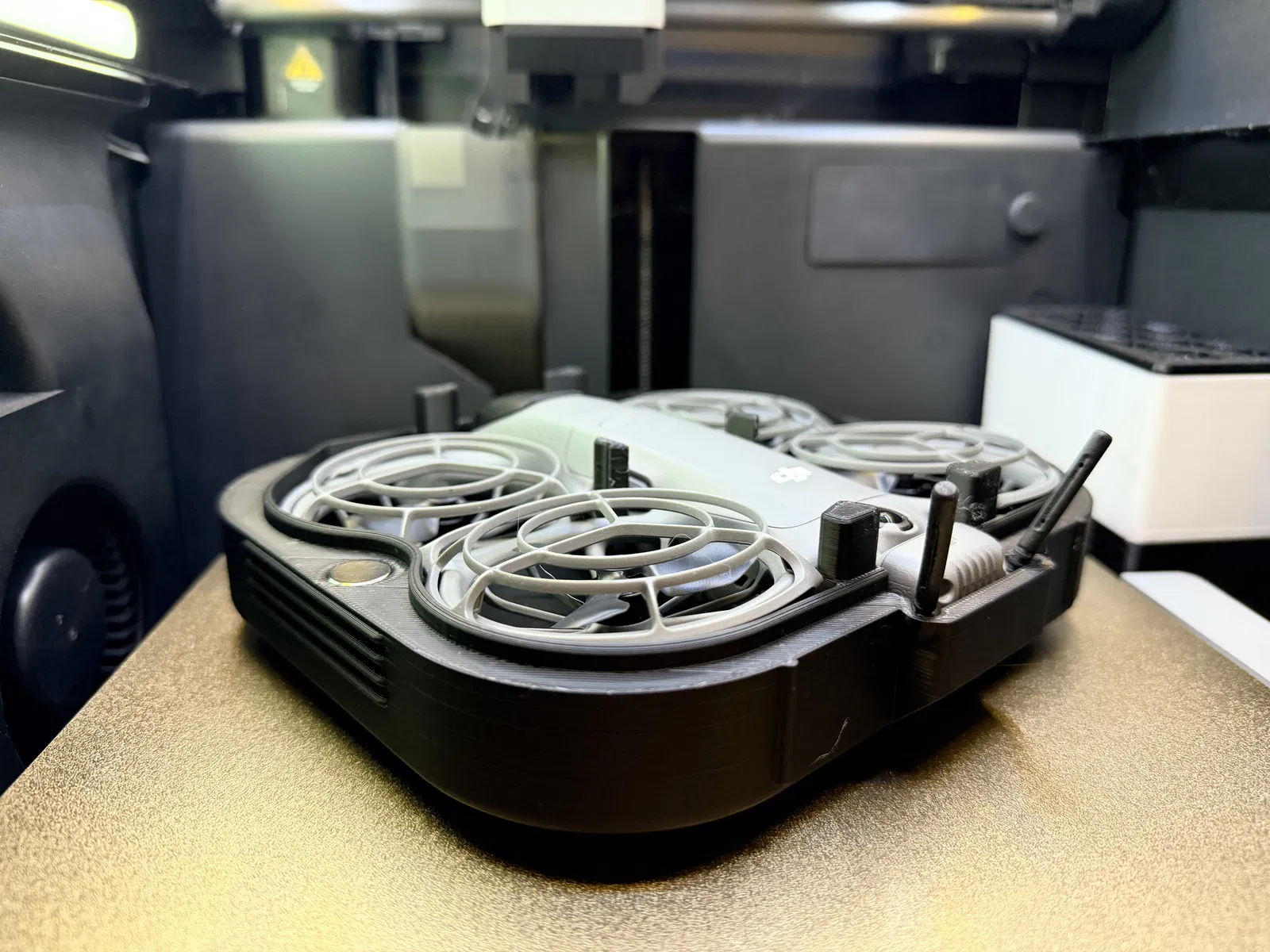

Phiên bản mới hỗ trợ digital image transmission module có thể cần “canh chỉnh” chút khi nhét phần rabbit ears vào. Có thể sẽ dễ hơn nếu bạn lắp/tháo drone theo kiểu úp ngược từ phía nắp, rồi mới gắn/tháo phần đáy vào nắp/drone. Phiên bản này có phần nóc rất dày để in ra sạch mà không cần support. Mình có thể sẽ tận dụng khoảng trống này để thêm chỗ chứa đồ sau.

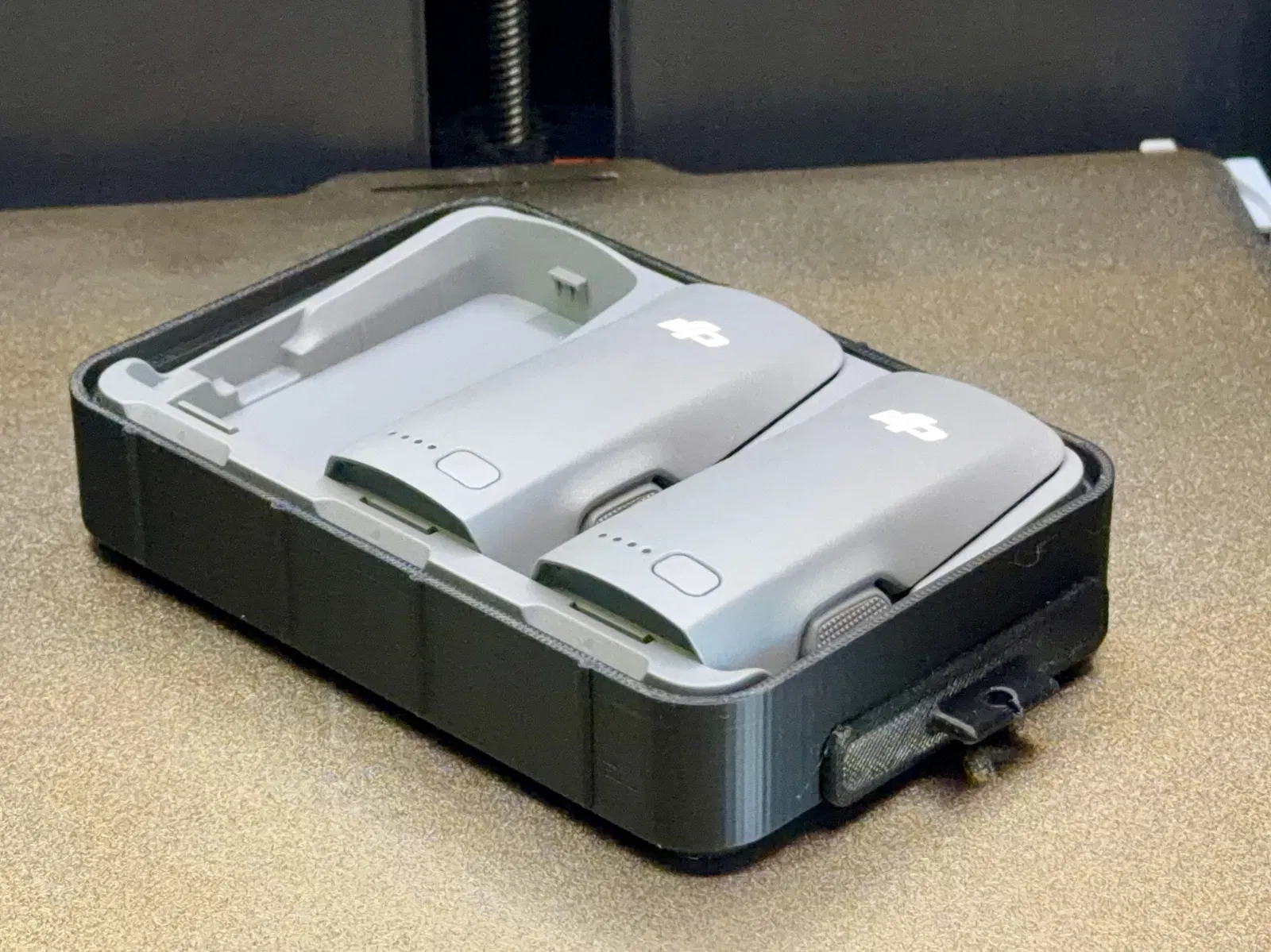

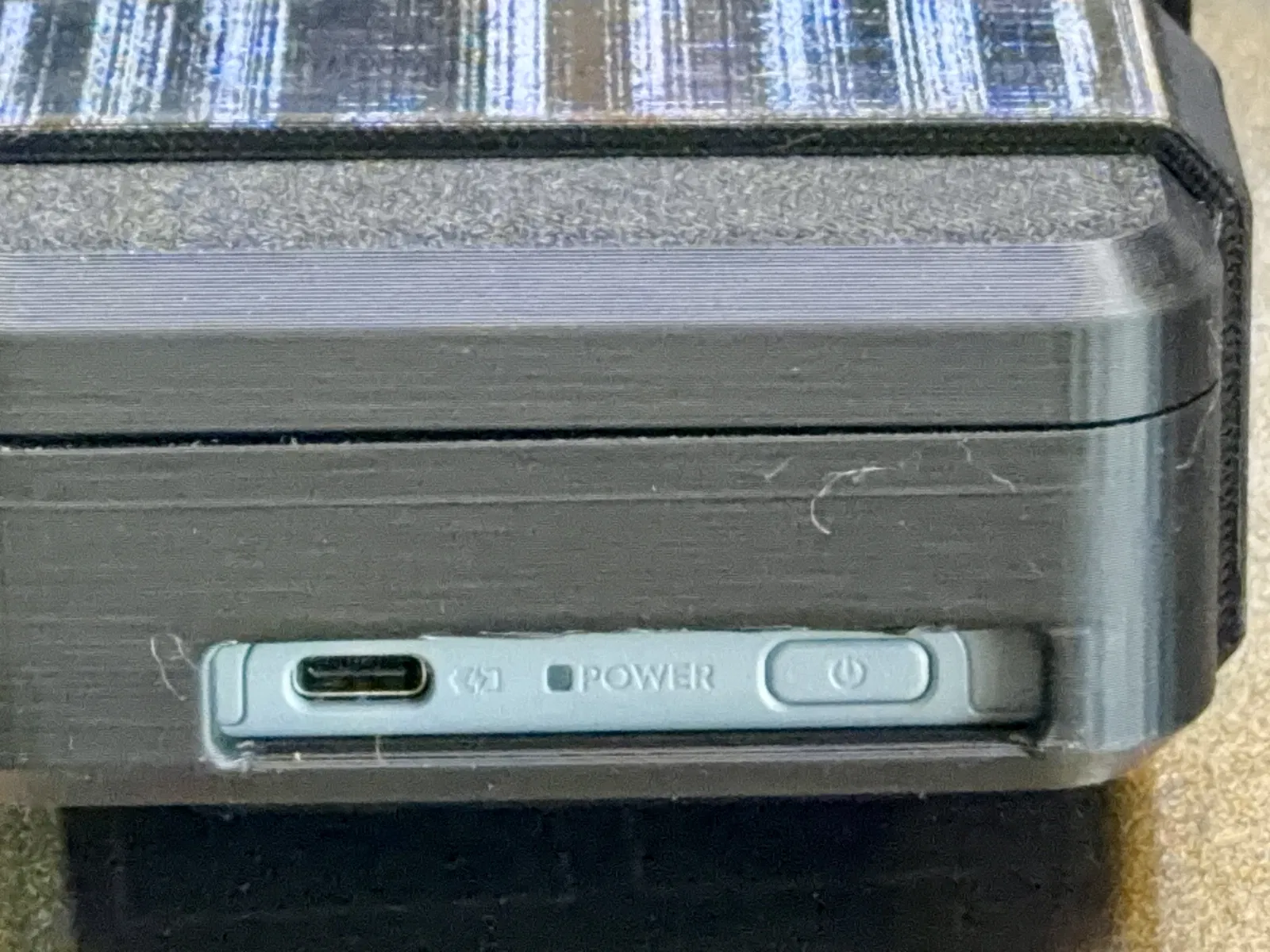

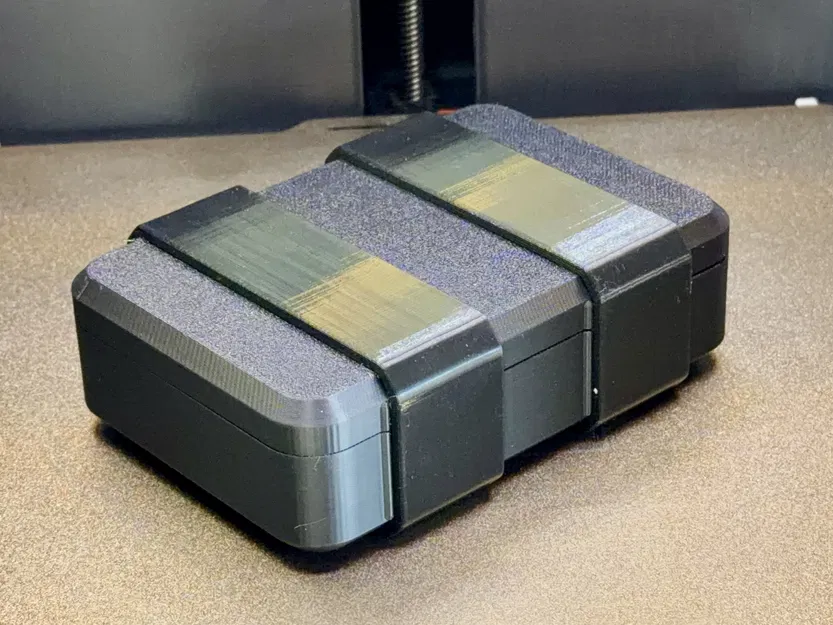

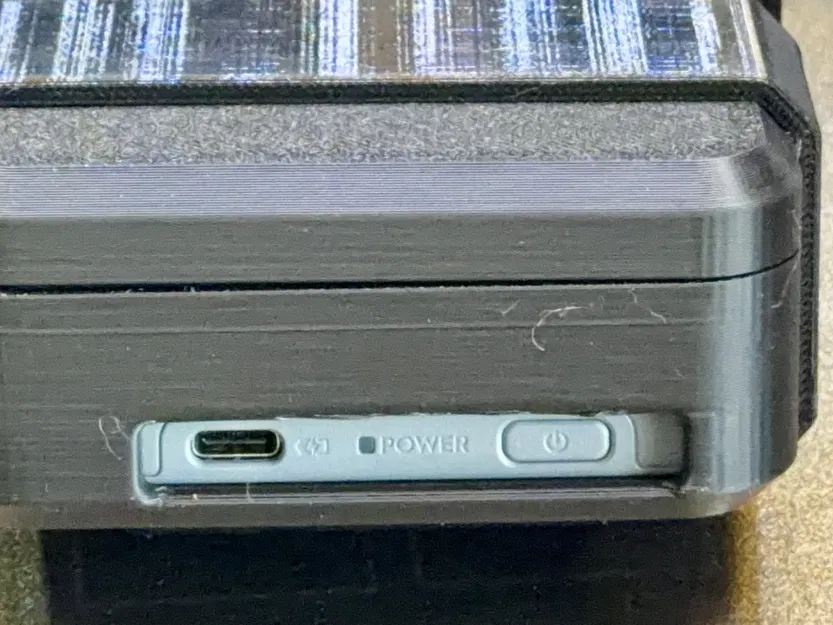

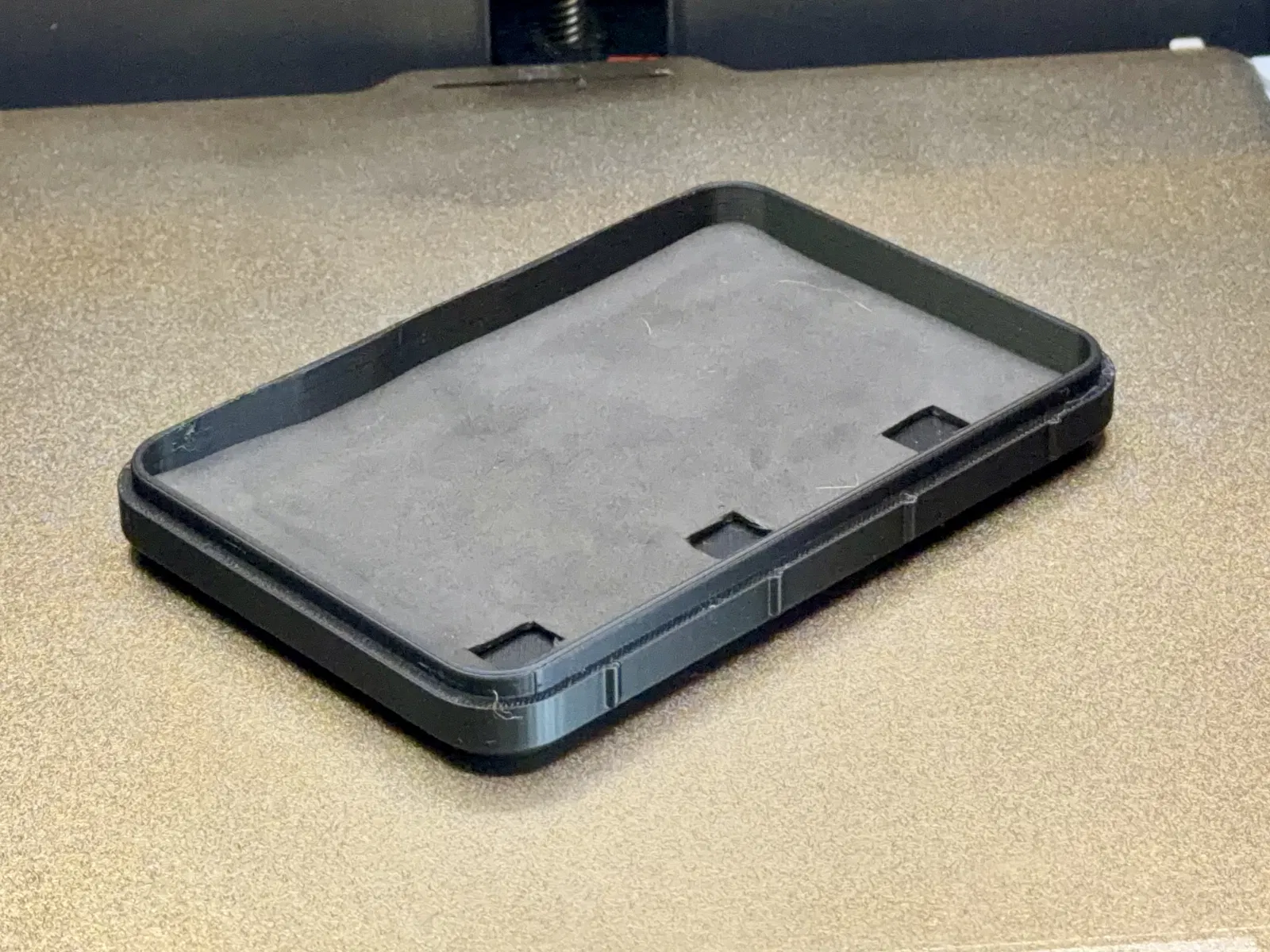

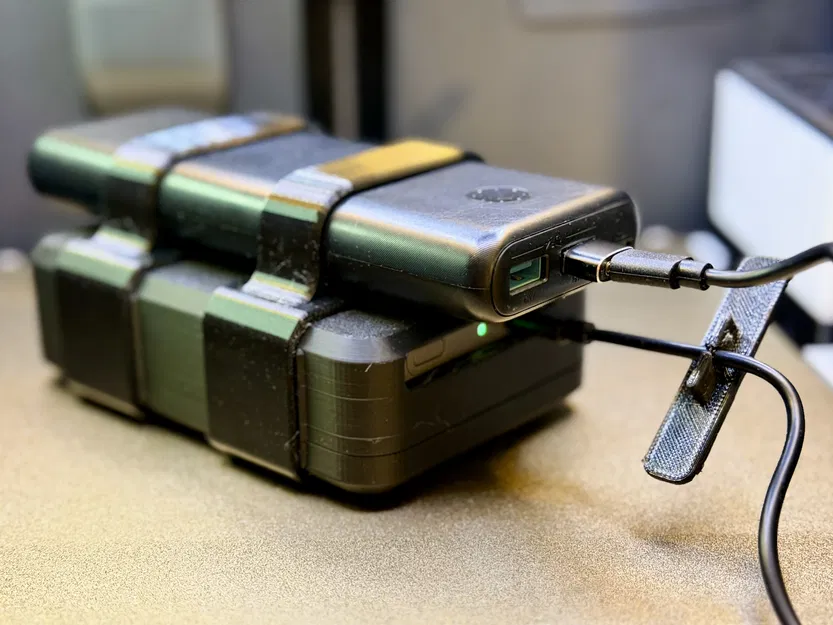

Mình cũng có kèm một case thiết kế tương tự cho bộ sạc pin, dù nó không có gối đỡ bên trong. Nó vẫn cứng cáp nhưng không bằng case drone. Cơ chế đóng tương tự, nhưng thay vì thêm nam châm (vì sẽ phải làm hình dạng không đều), bản này cần dây TPU để giữ đóng. Ngoài ra nó có một cửa mở để bấm nút nguồn, cắm cổng USB-C và nhìn đèn trạng thái. Mình có kèm một nút bịt cho cửa này, khi tháo ra có thể kẹp lên sợi cáp USB dày 3–4mm để khỏi thất lạc. Mình cũng kèm template để làm lớp lót nắp cho case này, nhưng cũng không bắt buộc. Có lót thì sẽ không bị kêu lạch cạch. Có thêm 2 dây cho case này. Một dây có các vòng để luồn velcro hoặc dây đai nylon nhằm cột case pin vào power bank. Mình không tin mấy vòng này để buộc cả case ra ngoài balo. Dây còn lại thiết kế riêng cho Anker 20100 mAh, kích thước xấp xỉ 63mm x 22mm. Lưu ý: Lớp lót có thể cần khoét chỗ để tránh bị tì lên nút pin.

Lưu ý 1: Case drone này KHÔNG hỗ trợ Digital Image Transmission Module (rabbit ears). Mình có thể sẽ làm một phiên bản có hỗ trợ sau nếu làm cho nó “gọn gàng” được. Đi MTB (mountain biking) mình không dùng remote.

Lưu ý 2: Mình không thêm đồ họa vì đây là món “dụng cụ” mình muốn nhìn bình thường, không gây chú ý. Nhưng mình có thể thêm cái hình “Tôi là drone $400. Xin hãy trộm tôi!” sau.

Lưu ý 3: Phiên bản digital image transmission module có thể dùng chung template cắt đệm.

Printing:

Cases and Lids: PLA/PLA+ hoặc filament bạn thích, ví dụ ASA - .28 Extra Draft - .20 Strength. Bạn muốn làm đặc như cục gạch cũng được. (Cần 3 walls để các gối đỡ giữa được đặc). Lưu ý: Mình khuyên in có support cho phần cổng của hộp pin (battery box port) để tránh bị sệ nhẹ, dù chuyện này không ảnh hưởng việc dùng nút bịt cổng.

Straps và nút bịt cổng: TPU 95A - .20 Standard. Lưu ý: Mình khuyên dùng support cho nút bịt cổng và in theo hướng mặt trong quay xuống.
