Ngàm Picostation PS1 dùng adapter SD to MicroSD (không cần PCB)

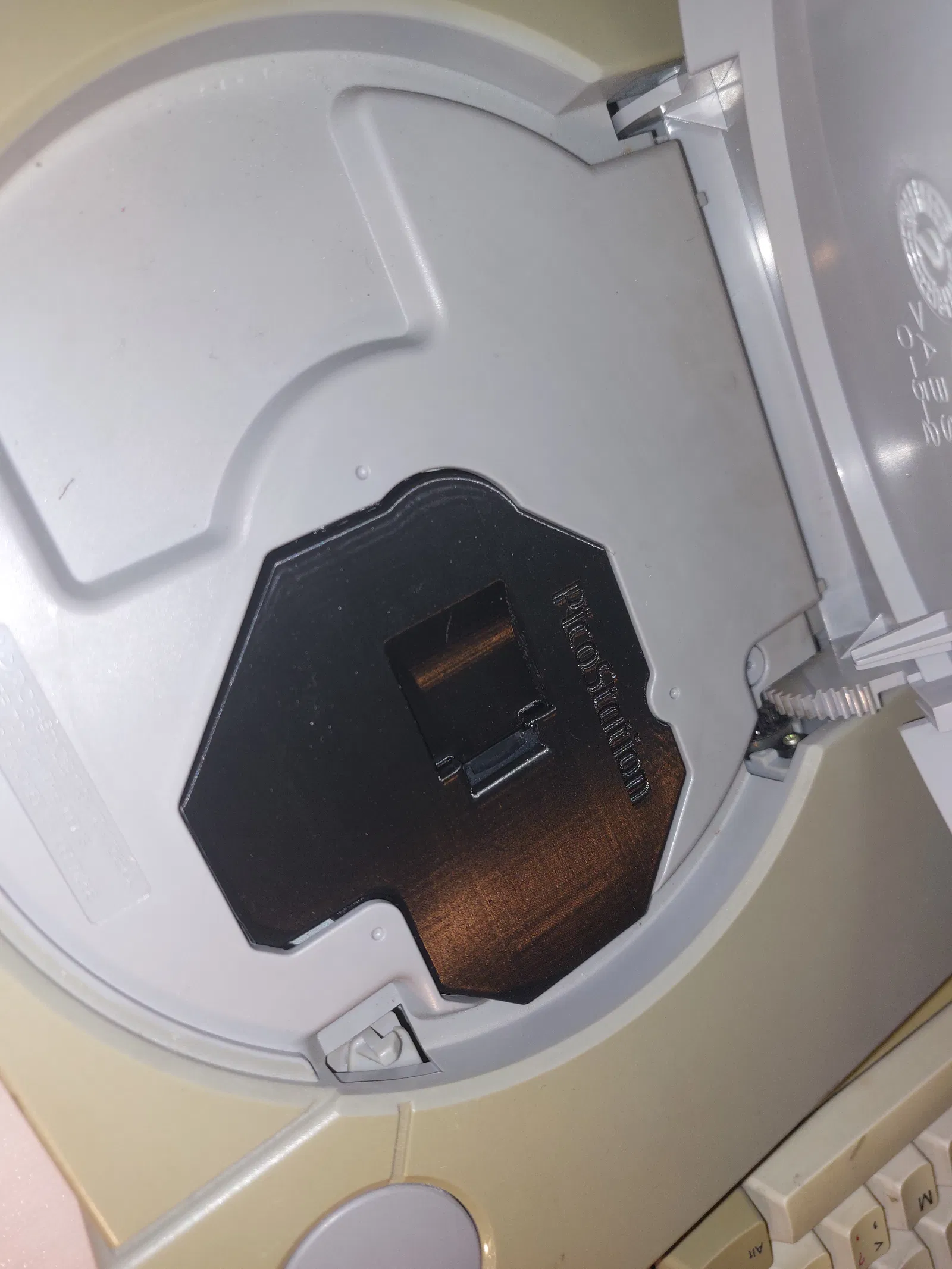

Ngàm lắp Picostation cho PS1/PSX theo kiểu không dùng PCB: chỉ cần adapter SD to MicroSD và đấu dây trực tiếp vào Raspberry Pi Pico (3.3V). In đứng, pause để nhét adapter, có lỗ chừa sẵn để hàn dây.
Mô tả
Lưu ý: mẫu này không dùng cho PicoStation PCB, mà dành cho kiểu lắp không dùng PCB (ví dụ như bài này: https://www.reddit.com/r/psx/comments/1m4h7i3/wired_no_pcb_picostation_install_on_a_pu18_ps1/). Adapter MicroSD to SD sẽ được hàn dây trực tiếp vào Raspberry Pi Pico. Có vẻ không cần điện trở hay bộ chuyển mức điện áp (vì Pi Pico và thẻ SD đều chạy 3.3V).
In mẫu theo chiều đứng để bề mặt cong (giúp rút thẻ microSD dễ hơn) đúng hướng cong như thiết kế. Thêm lệnh pause sau khi in xong phần tường bao quanh adapter, rồi đặt adapter SD to MicroSD vào trong bản in. Sau đó tiếp tục in. Mẫu có lỗ truy cập tới các chân của adapter để hàn dây về sau.
File 3mf đi kèm có đủ các bước mình đã liệt kê. Nó cũng có bottom spacer, mình cũng có chỉnh nhẹ (hình như chỉ cắt bớt một phần trong slicer). Mình cũng đính kèm file STEP.
