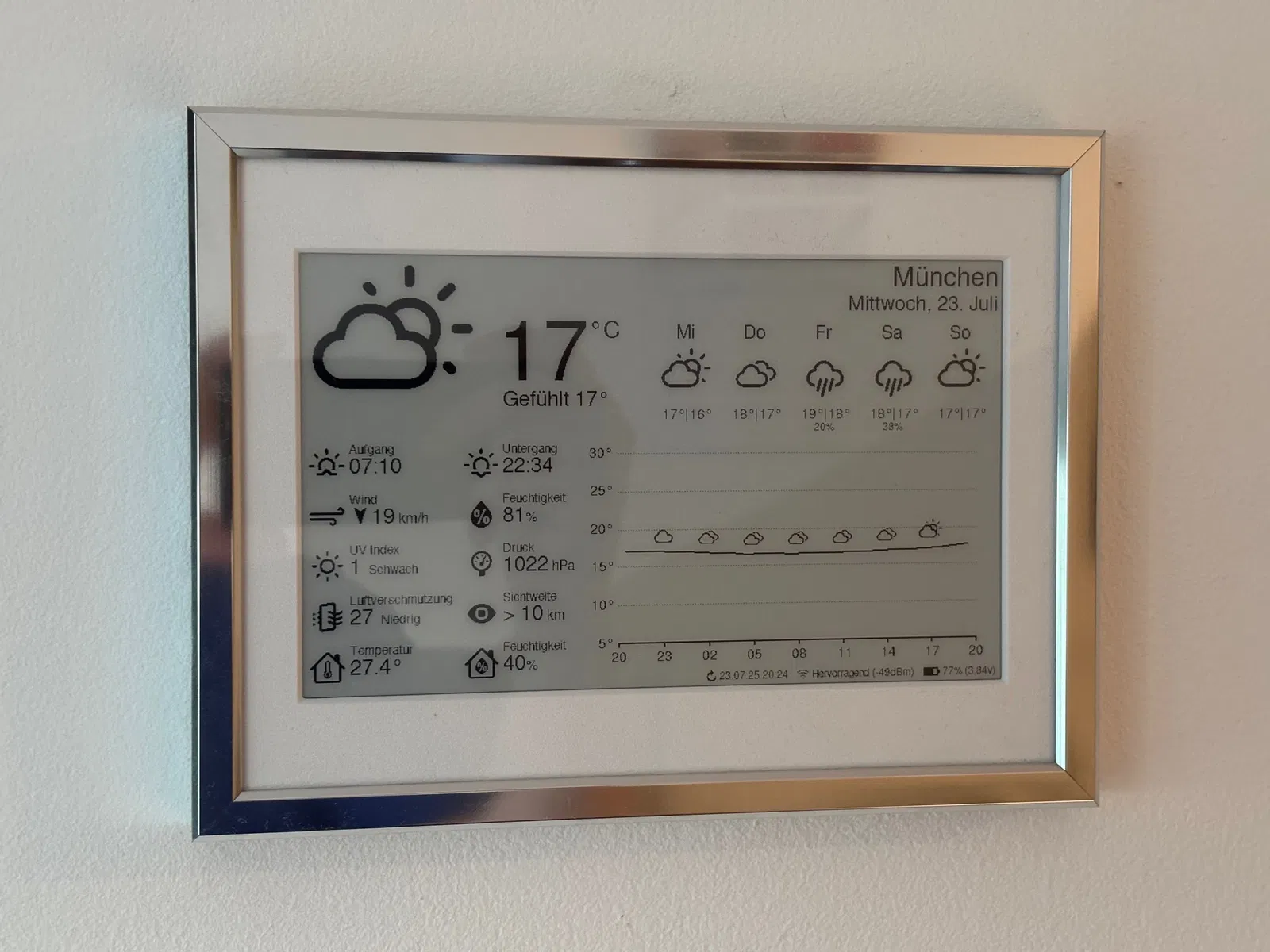

ESP32 E-Paper Weather Display – Khung Inlay & Giá Đỡ Màn Hình
Bộ inlay cho khung hình và giá giữ màn e-paper cho dự án ESP32 E-Paper Weather Display của Luke Marzen. Thiết kế in PETG để chịu nóng, kèm mặt nạ khoan giúp treo sát tường mà vẫn thoáng cho cảm biến.
Mô tả
Mình làm một miếng inlay (tấm lót) cho khung hình dành cho dự án ESP32 E-Paper Weather Display của Luke Marzen, có trên GitHub tại đây: https://github.com/lmarzen/esp32-weather-epd
Mình in tất cả bằng PETG vì căn hộ gác mái của mình có thể nóng dữ lắm.

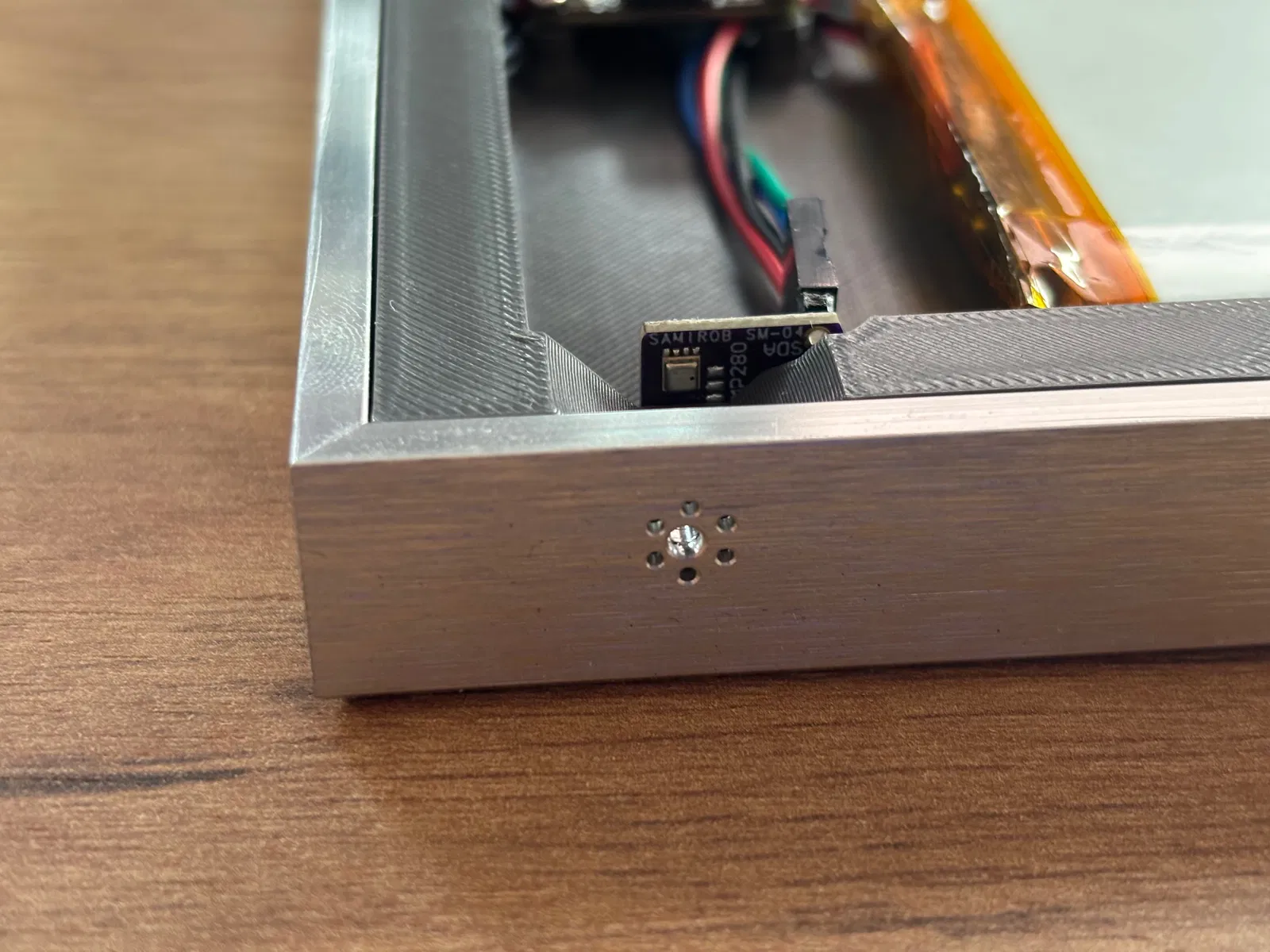

Nếu bạn muốn treo khung sát tường (flush) thì mình có kèm mặt nạ khoan (drilling mask) cho khung để tạo thêm thông gió cho cảm biến trong nhà.

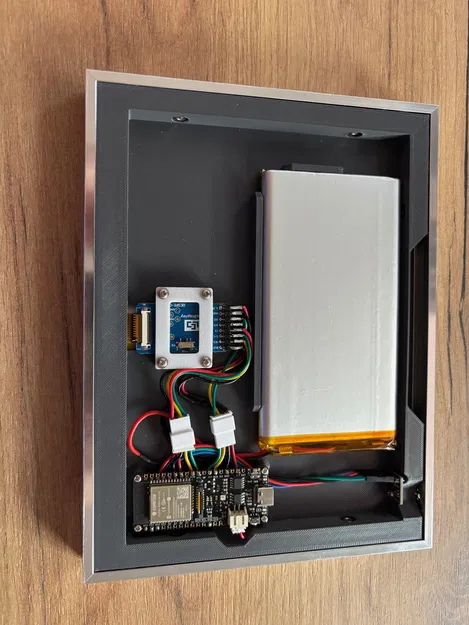

Mình dùng các linh kiện sau:
FireBeetle 2 ESP32-E
BME 280 (bản 5V)
Good Display 7.5in e-paper (GDEY075T7)
5x vít tự ren đầu tròn (pan head) 2.3x6mm
8x vít DIN912 M3x10mm kèm ê-cu
4x vít tự ren đầu tròn (pan head) 1.7x5mm
băng keo hai mặt để dán pin
Đầu nối JST và dây cáp mình có sẵn
