Modkit nguồn DC rời cho Beelink ME mini NAS (Beelink ME mini NAS External DC Power Modkit)

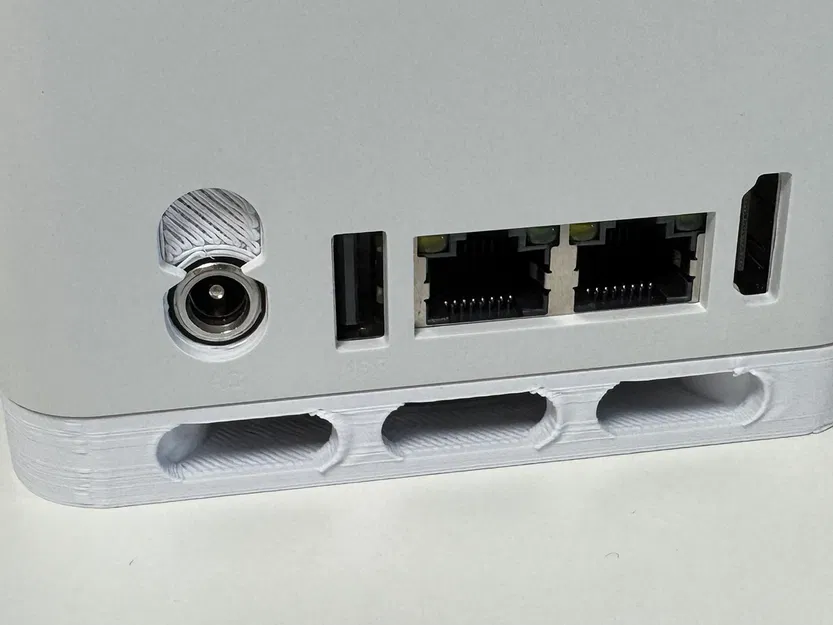

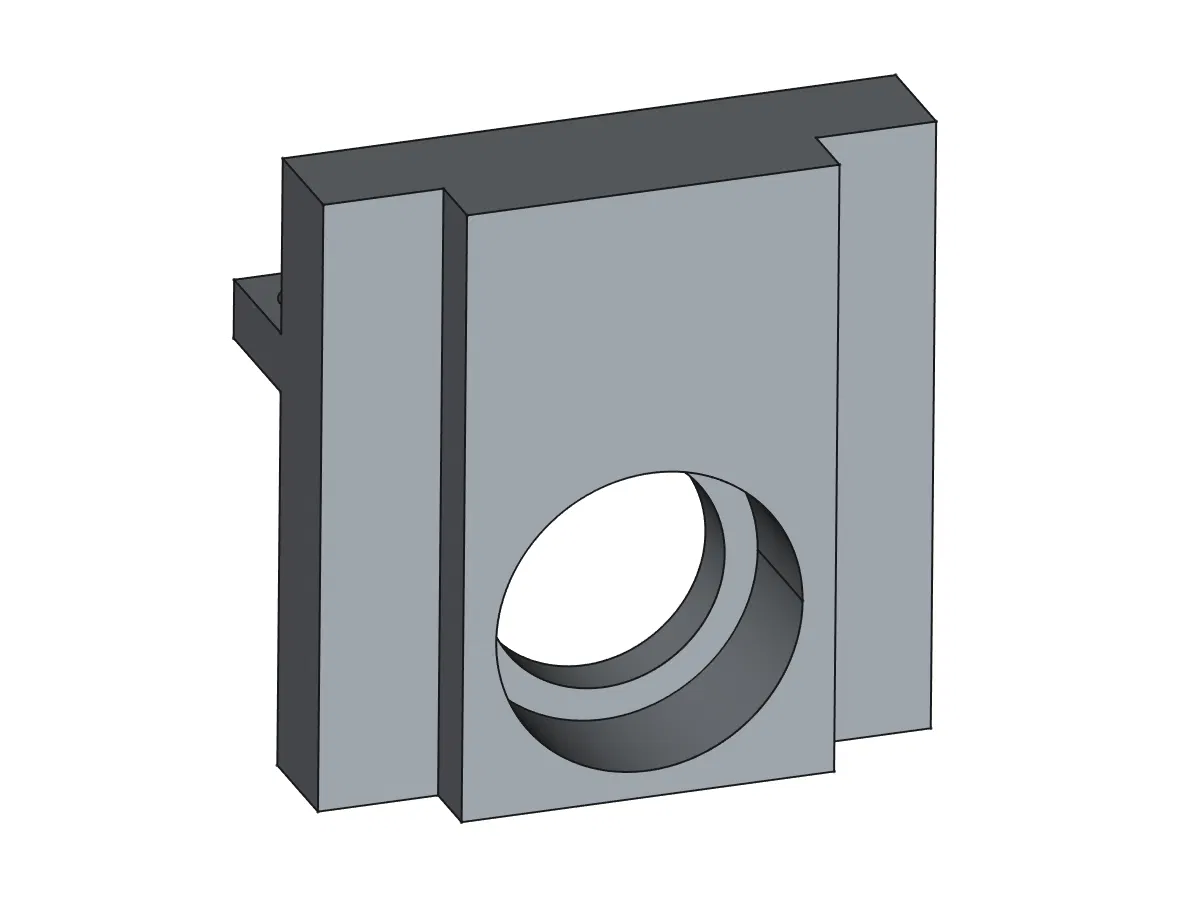

Modkit này chuyển Beelink ME mini NAS sang dùng adapter nguồn DC rời (External DC power adapter).

Bạn có thể tháo bộ nguồn (PSU) gắn trong máy vốn tạo nhiệt bên trong thiết bị, và thay bằng adapter DC rời.

Items Needed

• Multimeter (để kiểm tra cực tính DC (+/-) bằng cách đo điện áp)

• Đầu JST XH2.54 kèm dây (22AWG hoặc số AWG nhỏ hơn = dây dày hơn) / AliExpress

• DC Socket (khuyến nghị 5.5 x 2.5mm hoặc 5.5 x 2.1mm) / AliExpress

• DC Adapter (12V, 3.75A hoặc dòng cao hơn; kích thước đầu cắm phải khớp với socket)

• Mỏ hàn (để hàn cố định dây và socket cho chắc chắn)

• Băng keo cách điện

⚠USE AT YOUR OWN RISK⚠

Đảm bảo cực tính DC là đúng.

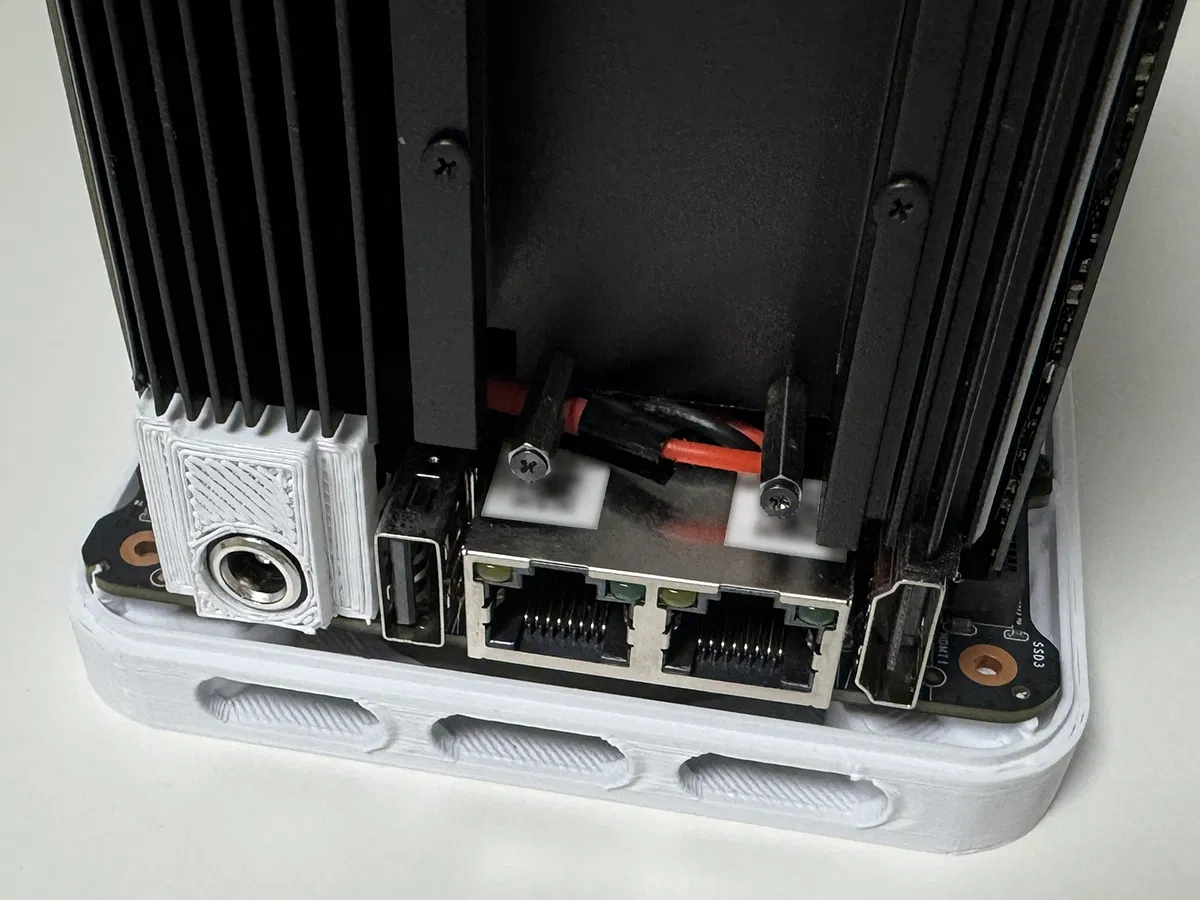

M/B - XH2.54 connector - DC Socket - DC Adapter

Ở mỗi bước và với mỗi bộ phận, bạn phải KIỂM TRA LẠI (DOUBLE-CHECK) cực tính DC (+/-).

Cắm ngược cực có thể làm hư thiết bị vĩnh viễn.

Trường hợp của mình, mình kiểm tra cực tính như sau.

NHƯNG, có thể sẽ khác tùy theo phiên bản H/W (H/W revision) của PSU tích hợp hoặc Motherboard.

• Built-in PSU : Dây xám (+) / Dây đen (-)

• DC Socket : Chân giữa bên trong (+) / Vòng ngoài tiếp xúc (-)

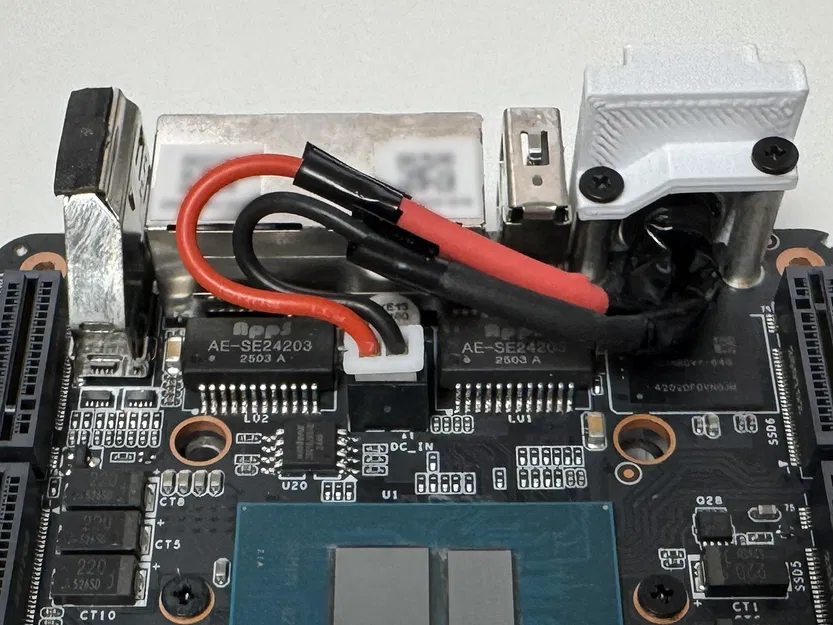

• JST XH2.54 connector : Dây đen (+) / Dây đỏ (-)
