Dụng cụ đánh dấu vòm bánh xe (Wheel arch tool)

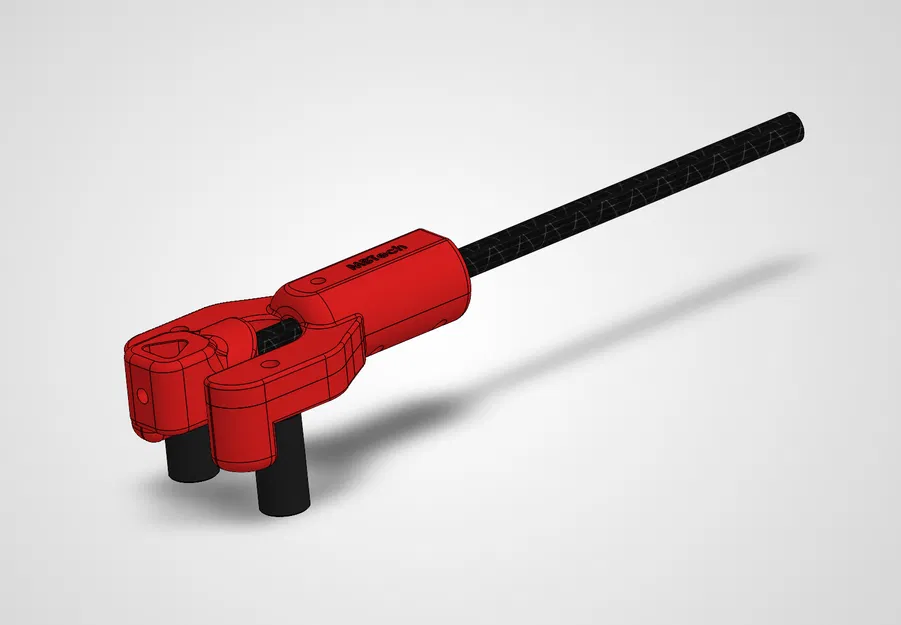

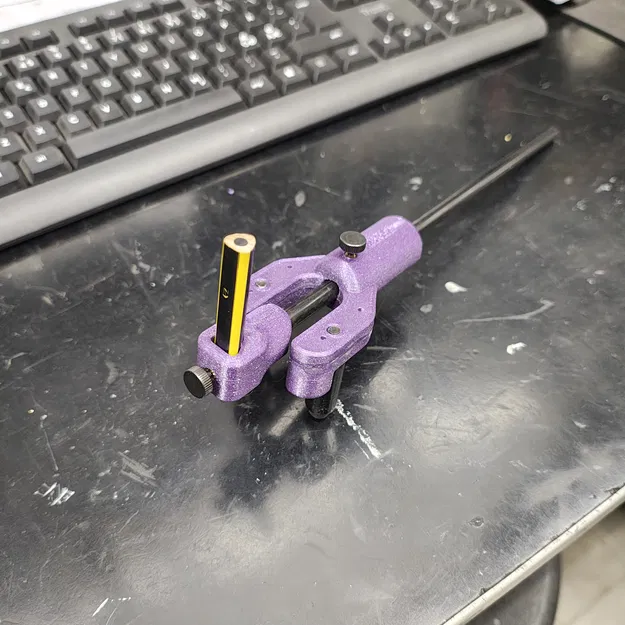

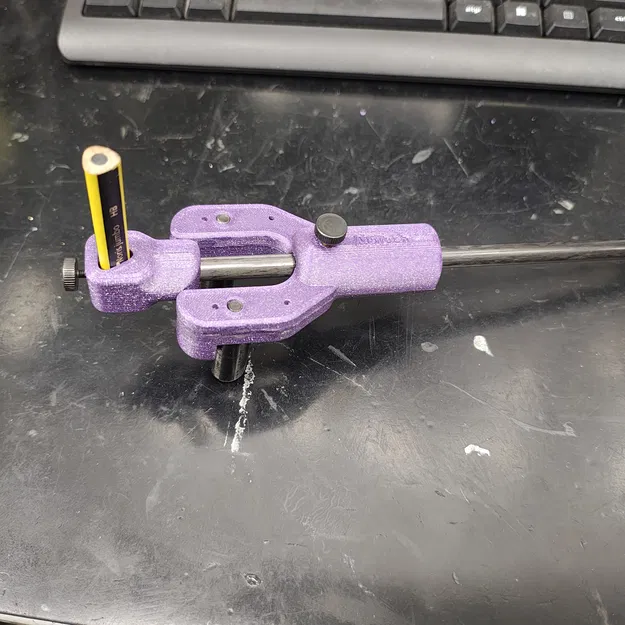

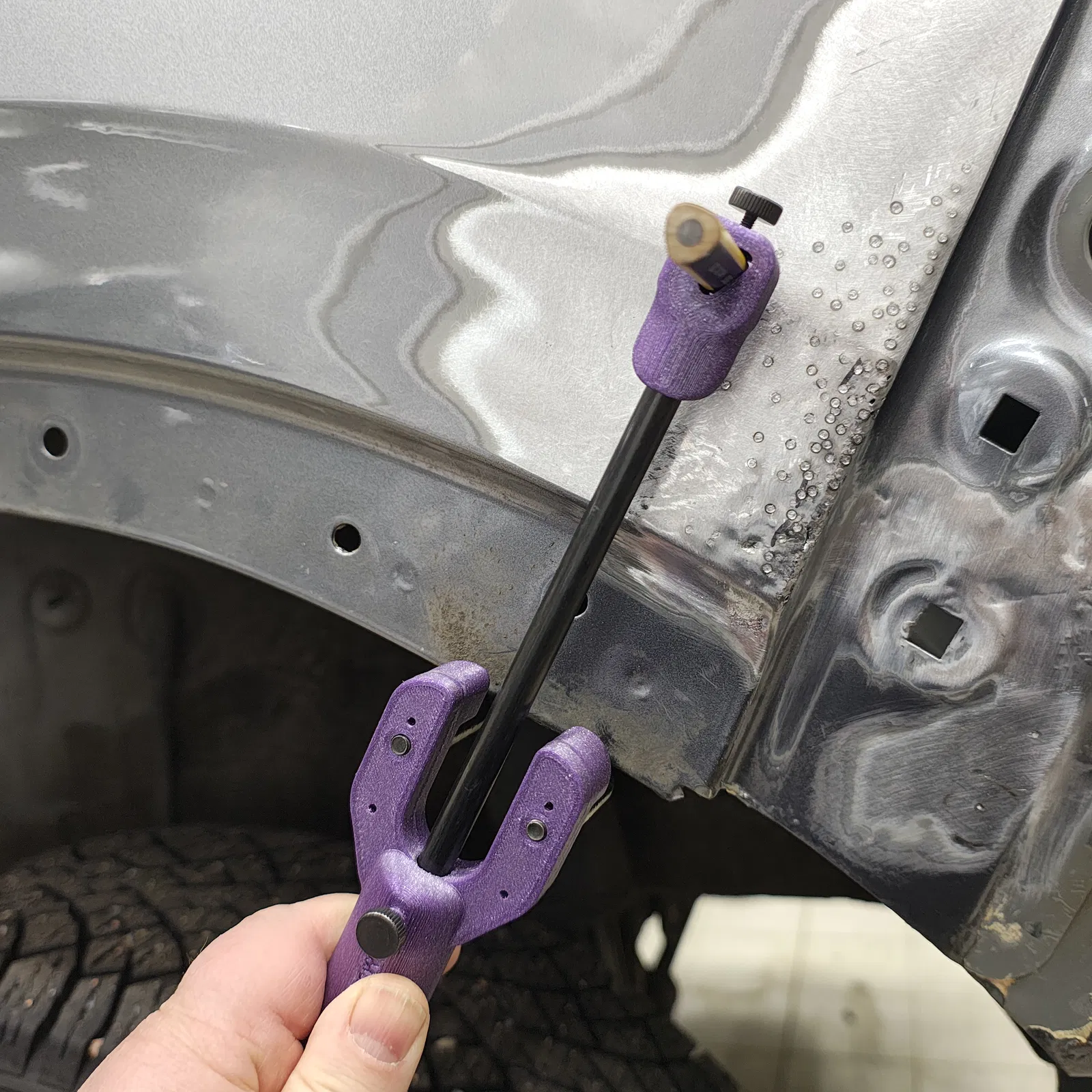

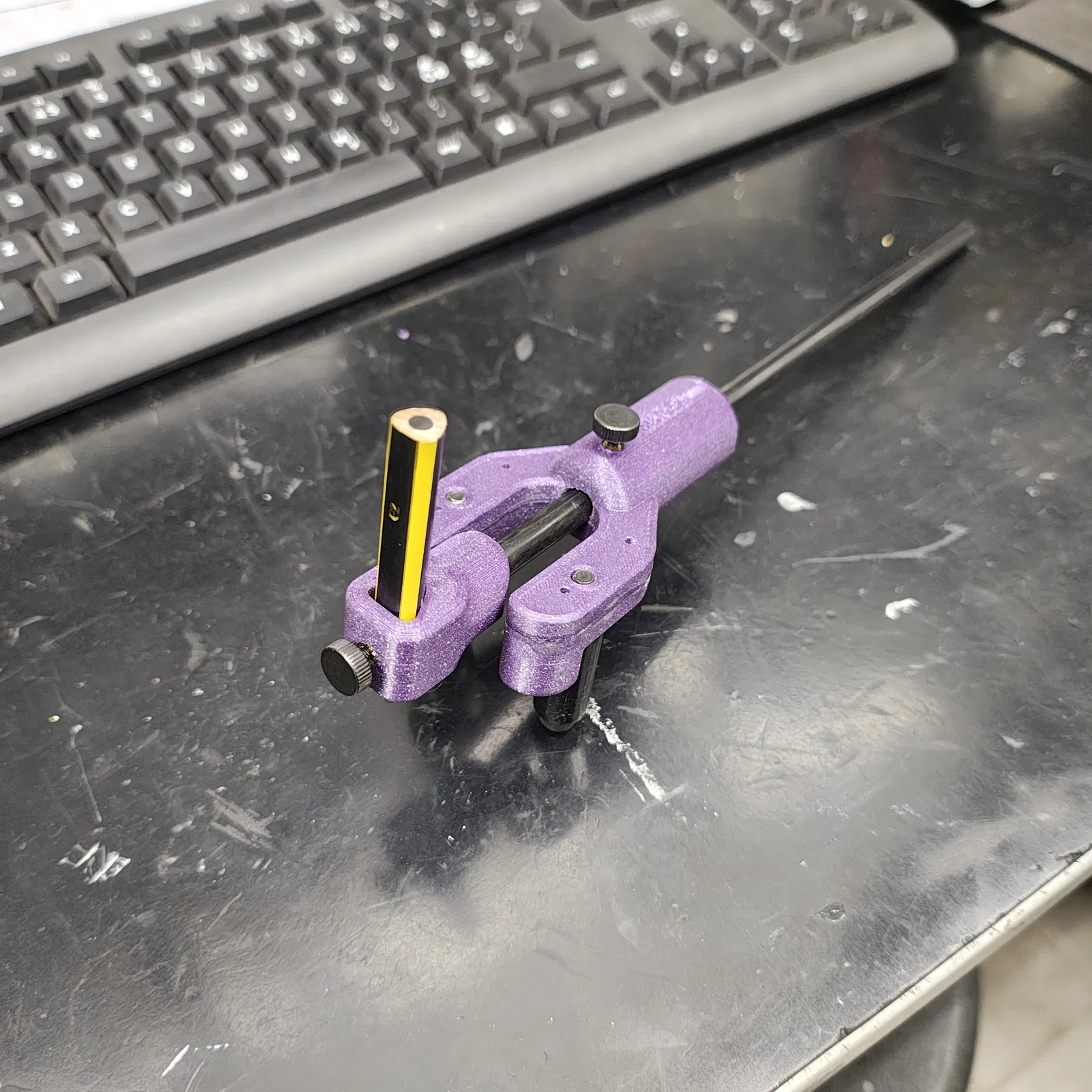

Đây là một dụng cụ để bạn vạch/đánh dấu biên dạng (profile) của vòm bánh xe (wheel arch) bằng bút chì khi xử lý chỗ móp hoặc các việc tương tự.

22.jan - Cập nhật các chi tiết để có đúng hướng (orientation) khi in. Giá giữ bút chì có cập nhật kiểu bố trí lỗ. Con lăn dùng ballbearing giờ đã đặt phần đầu bu-lông nằm bên trong con lăn. Có phần thân chính trên và dưới mới với heat inserts cho bu-lông M5.

Bạn sẽ cần:

• 8 cái vít 2.3x8 mm để ghép phần trên và phần dưới.

• 2 cái thread insert M3x5.7, một cái cho giá giữ bút chì (pencil holder) phần thanh (bar part), và một cái cho phần thân chính trên (upper main part).

• 1 cái thread insert M3x5x4 cho giá giữ bút chì, phần bút chì (pencil part).

• 2 cái thread insert M5x9.5 cho bu-lông con lăn (rollerbolts).
  Mình dùng thread insert của CNC Kitchen.

• 1 cái vít chặn M3x5 (set screw) để khóa penholder vào thanh.

• 2 cái thumbscrew M3x8 để tháo/lắp bút chì nhanh và chỉnh chiều dài thanh.

• 4 cái ballbearing 5x10x4mm nếu bạn chọn kiểu con lăn ballbearing.

• 2 cái bu-lông M5x40mm hoặc 2 cái bu-lông M5x35mm dạng buttonhead nếu bạn chọn kiểu ballbearing, vì kiểu này có phần buttonhead nằm trong con lăn

• 1 thanh 8mm loại bất kỳ, mình chọn thanh carbon mua ở tiệm mô hình RC gần nhà. Chiều dài tùy bạn. 250mm/10" là độ dài ổn.

• Và một cây bút chì hoặc bút marker vừa với lỗ (đường kính tối đa 9.4mm)
  Khuyến nghị các loại bút chì sau:
  -"Staedtler Noris Jumbo"
  -"Faber-Castell Jumbo Grip"
  -"Penol Jumbo"

In tất cả chi tiết với layer height 0.2 và infill 40% bằng loại nhựa bạn chọn. Không cần support.
Chọn một trong các kiểu con lăn, có hoặc không có ballbearings và in 2 cái. Loại ballbearing có thể sẽ cần support.
Nhỏ vài giọt keo CA vào giữa phần trên và phần dưới rồi bắt vít lại với nhau.
Ép/lắp các heat inserts và gắn ốc.
Gắn con lăn.
Dùng mũi khoan 8mm làm sạch lỗ luồn thanh để đảm bảo thanh vừa và trượt mượt.
