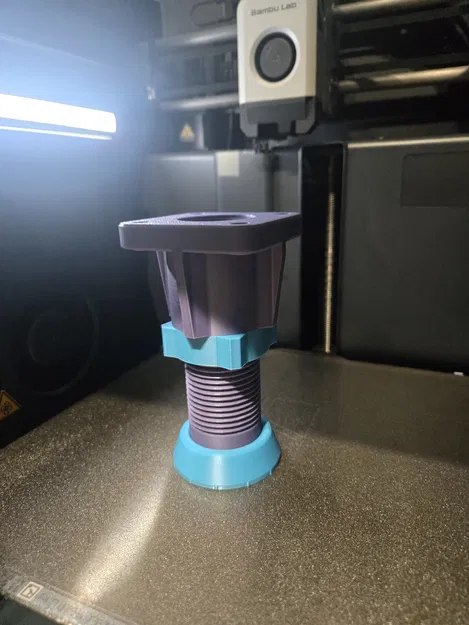

Chân cân bằng chỉnh cao chịu tải nặng – M40×3 (90–120 mm)
Chân cân bằng chỉnh cao cho ứng dụng chịu tải nặng, dùng thân ren M40×3, vách gia cường và đế rộng để phân bổ lực ổn định. Có mặt bích lỗ 8mm để bắt cứng vào khung/bệ máy, hỗ trợ chỉnh cao mịn.
Mô tả
Chân cân bằng điều chỉnh này được thiết kế cho các ứng dụng chịu tải nặng, kết cấu và hạng nặng khi cần chỉnh cao chính xác và truyền tải ổn định.

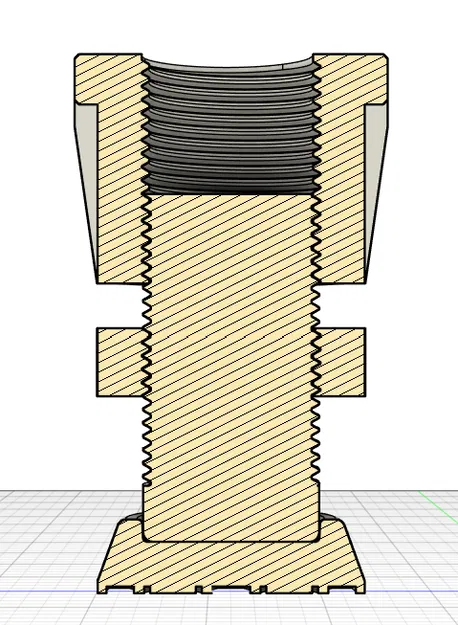

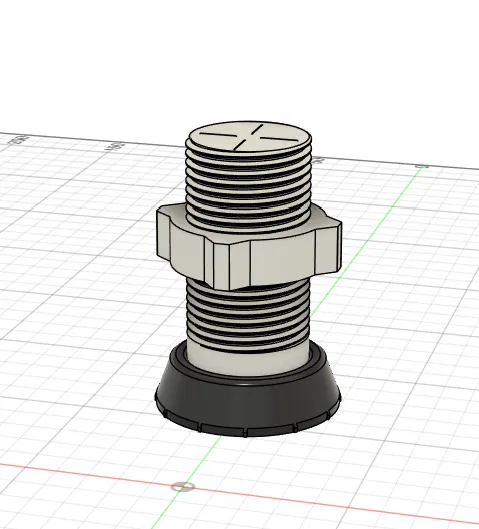

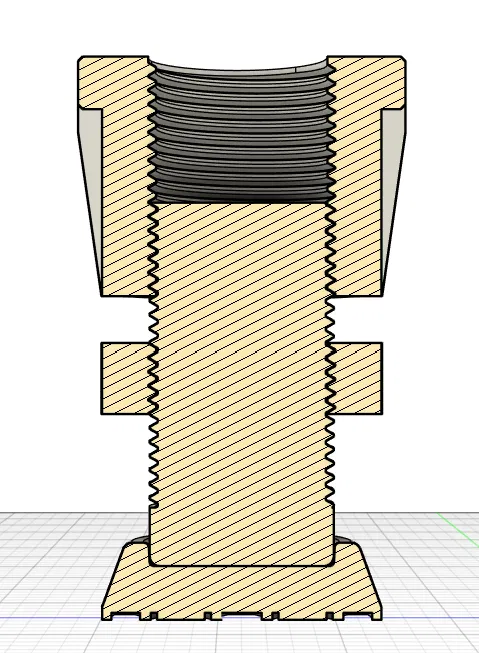

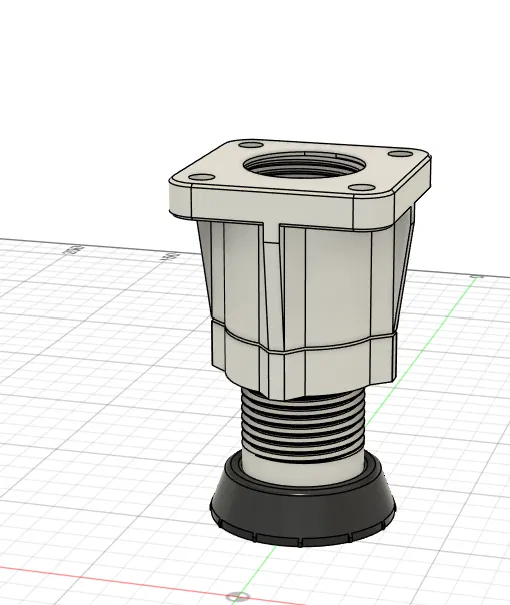

Chi tiết có thân ren đường kính lớn M40×3, vách hông gia cường và đế rộng tối ưu để phân bổ lực.

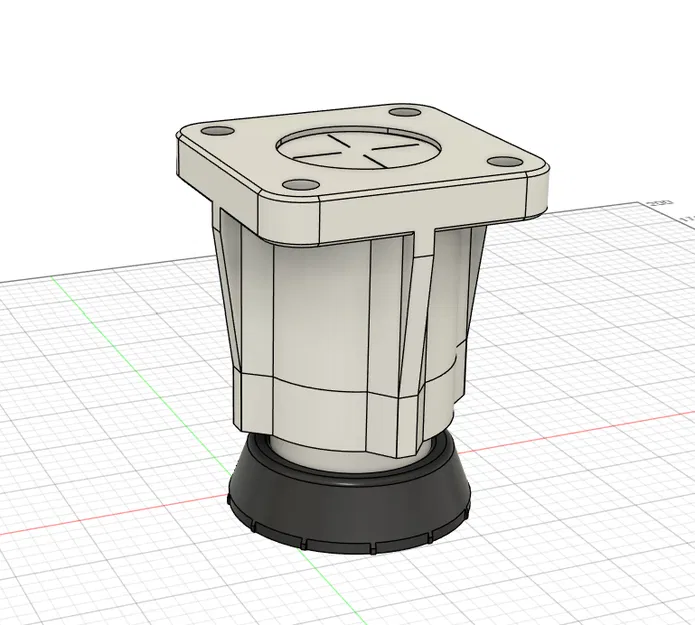

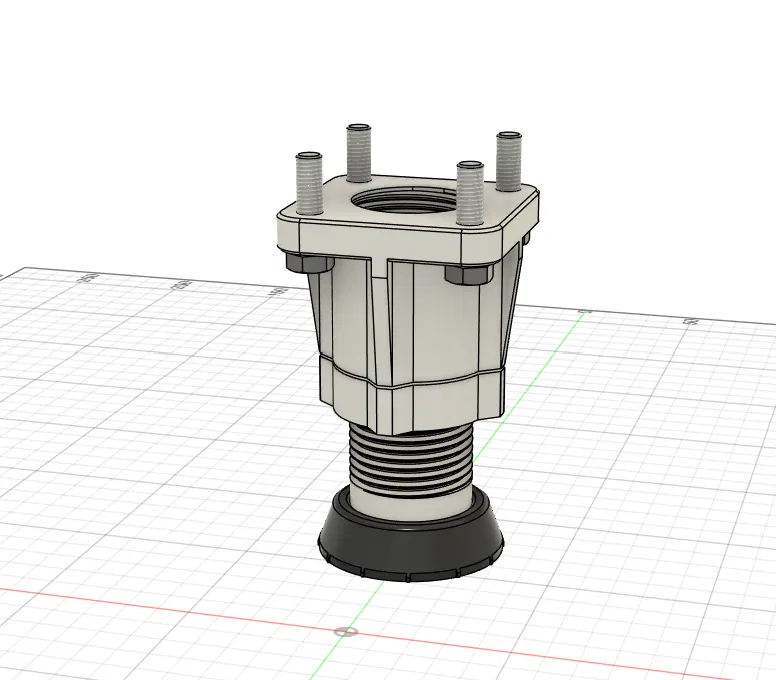

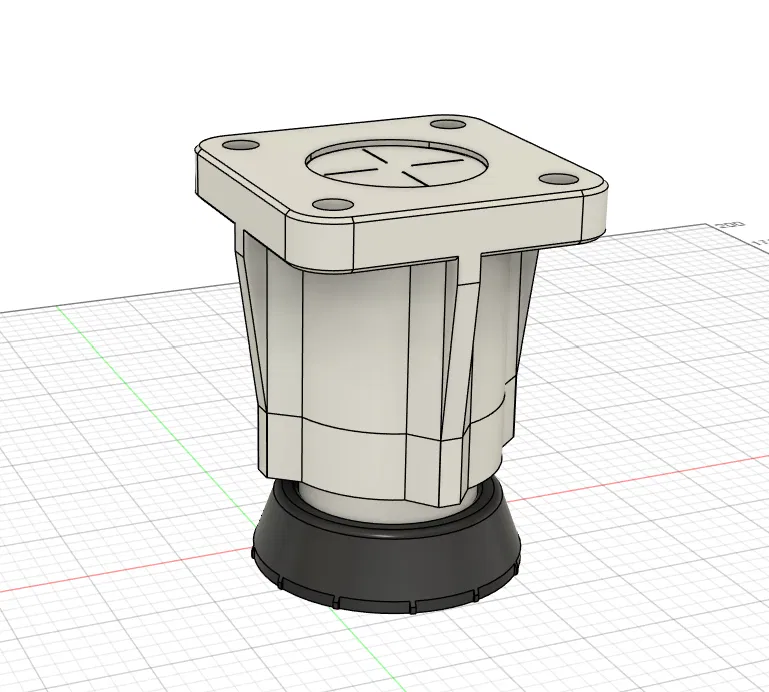

Mặt bích gá phía trên (lỗ 8mm) cho phép bắt cứng vào khung hoặc bệ máy, trong khi phần ren cho phép chỉnh cao theo phương đứng một cách mịn. Hình học phần chân bên dưới phù hợp để dùng kèm miếng đệm cao su hoặc phần tử damping nhằm giảm rung và hạn chế làm trầy/xước bề mặt.

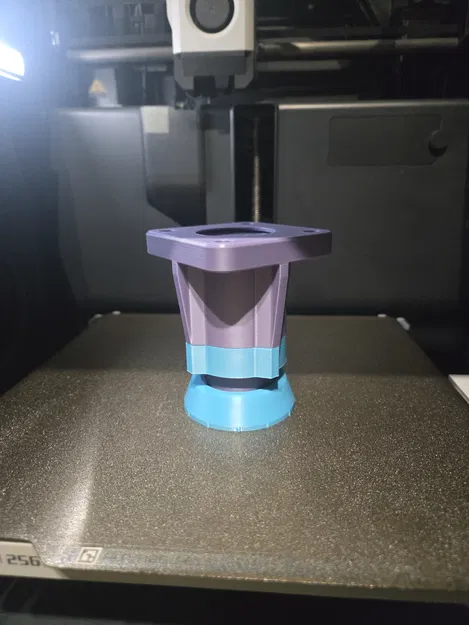

Khuyến nghị in
-
Vật liệu: PETG / ABS / PA (nylon)
-
Độ dày thành: tối thiểu 4–5 perimeters
-
Infill: 40–60% (gyroid hoặc cubic)
-
Khuyến nghị giảm tốc độ in để đảm bảo độ chính xác của ren
-
-
PLA phù hợp cho tải tĩnh thấp. Không khuyến nghị cho các ứng dụng tải động hoặc chịu tải liên tục.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
