Roller cuộn filament cho cuộn 1kg tới 8kg

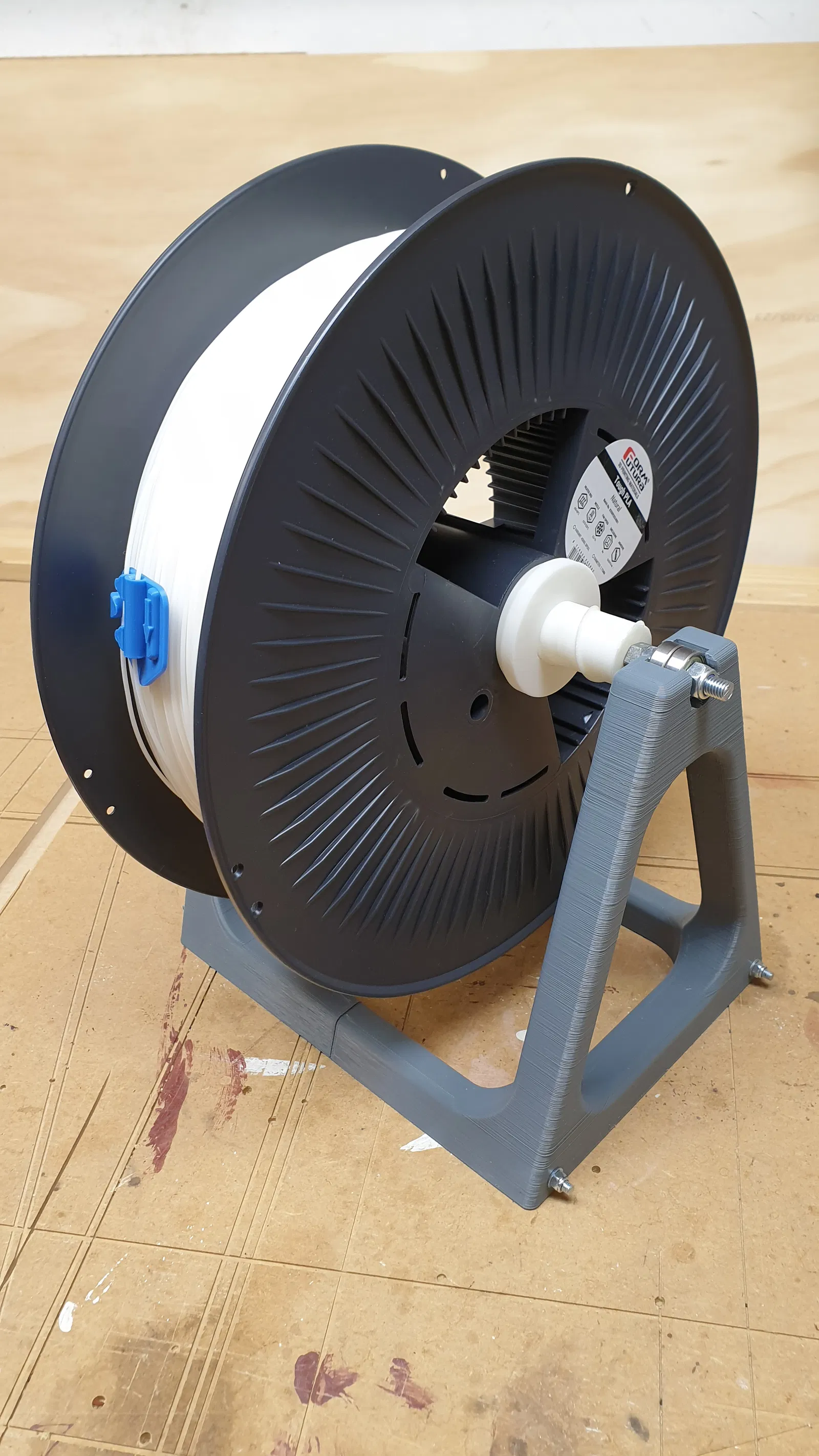

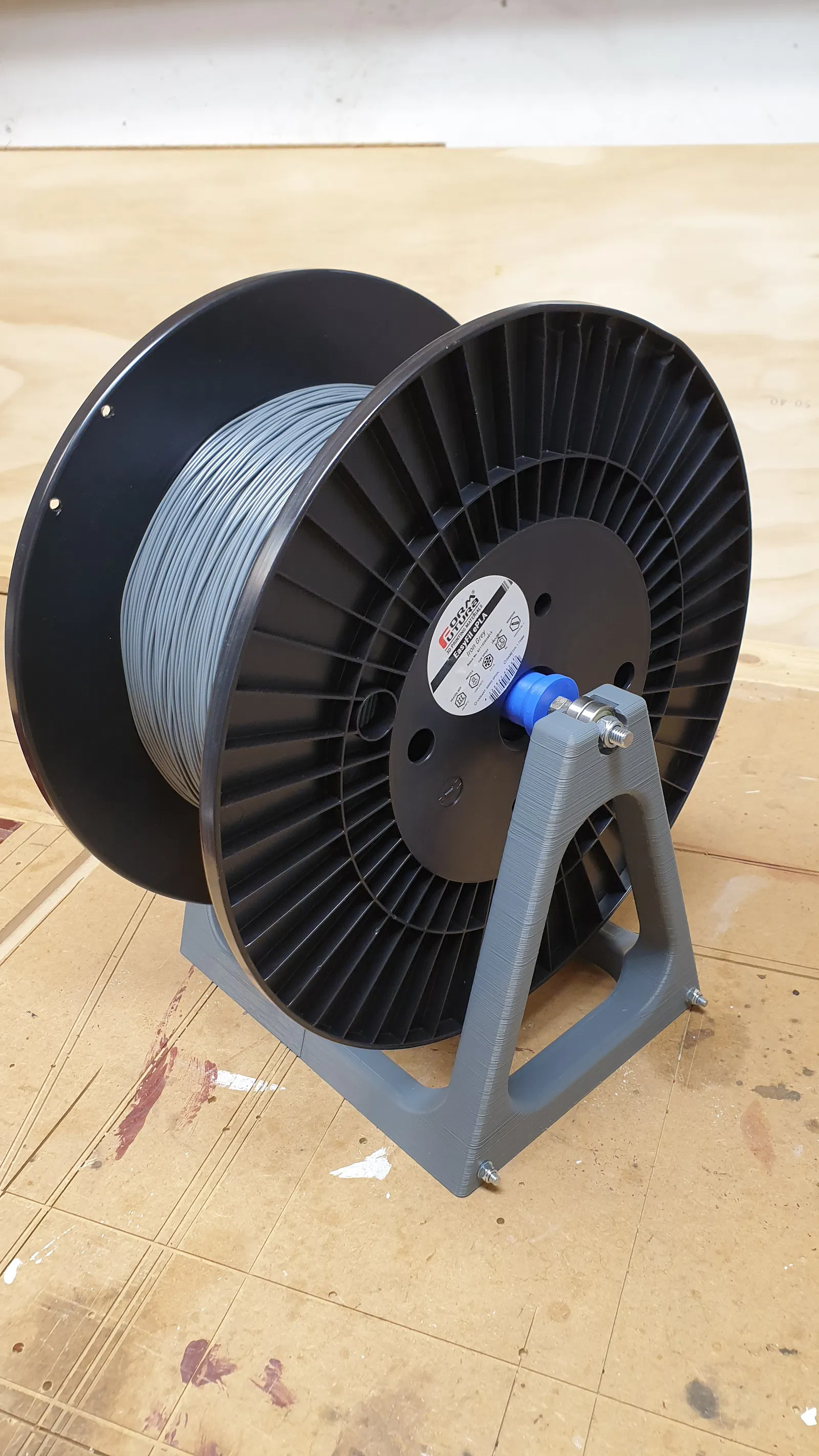

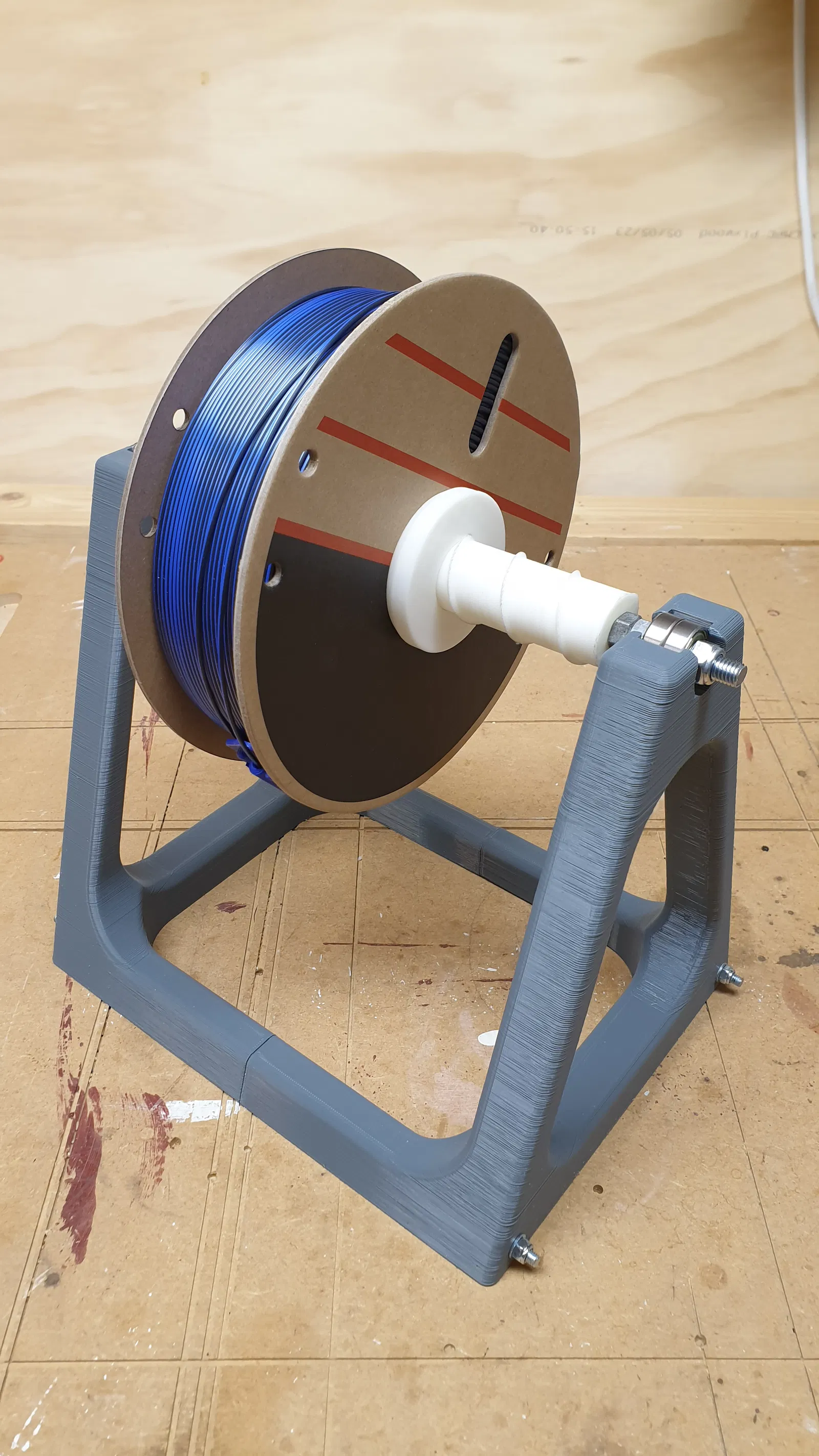

Đây là một bộ roller cho các cuộn filament cỡ lớn, nhưng cũng dùng được cho cuộn 1kg.

Giới hạn là đường kính 355mm và bề rộng 170mm. Lỗ tâm có thể nhỏ nhất 35mm và lớn tới 57mm (dùng roller nr 2 kèm support rings).

Phần chân (legs) in khá cao, 228mm, nên bạn nhớ kiểm tra máy in của bạn có in được chiều cao này không.

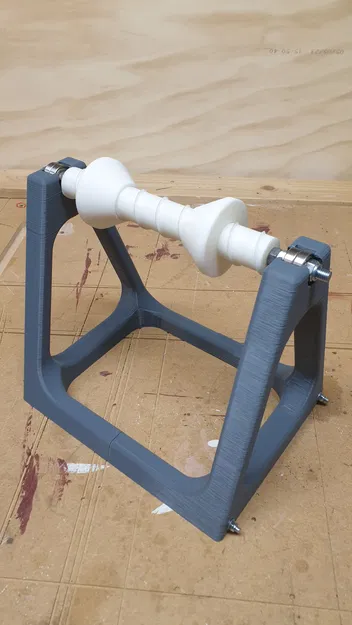

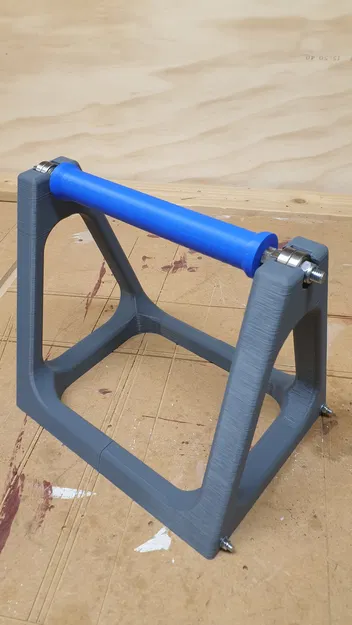

Mình làm 2 kiểu roller để bạn treo cuộn filament. Nr 1 là roller trơn, dùng được với mọi cuộn nhưng không được canh tâm nên có thể làm tăng lực cản lên extruder khi cuộn bị lắc. Dùng ổn khi lỗ tâm của cuộn filament nhỏ hơn 40mm. Nr 2 là roller có support rings để canh cuộn filament nằm đúng tâm trên roller, vì vậy sẽ không bị lắc. Điểm trừ là nó chỉ nhận cuộn filament với bề rộng tối đa khoảng 130mm.

Phần hardware cần cho bản in như sau:

Chân (Legs):

2 x ty ren M5 dài 280mm

4 x đai ốc M5 và long đền (washers) nếu bạn thấy cần

Roller:

4 x vòng bi 608

1 x ty ren M8 dài 280mm

4 x đai ốc thường M8

2 x đai ốc hãm (locknuts) M8

Các phần cần in (Prints)

Bạn cần 2 x chân (legs). Nếu bạn dùng roller trơn nr 1 thì không cần support rings; nếu dùng roller nr 2 thì cần in 2 x support ring.

Lắp ráp (Assembly)

Chân (Legs):

Dùng ty ren M5 luồn qua phần đế của chân, siết chặt bằng đai ốc M5 và long đền.

Roller:

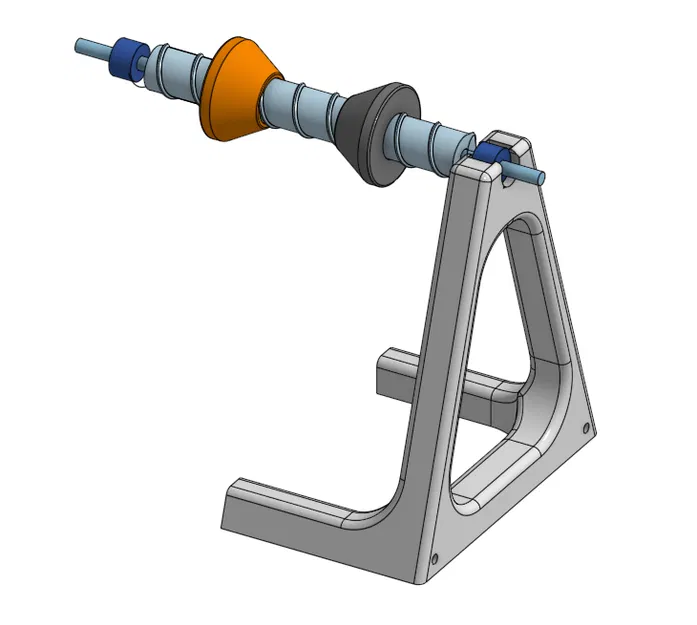

Luồn ty ren M8 xuyên qua roller và siết bằng 2 đai ốc M8 ở mỗi bên, gắn 2 vòng bi mỗi bên và siết bằng locknut. Bạn có thể cần kiểm tra vòng bi có vừa khe trên chân không; nếu không thì chỉnh lại cho vừa.

Nếu bạn muốn có mỗi loại roller một cái, bạn cần cùng bộ hardware cho roller nr 2 giống như roller nr 1. Nhưng bạn cần in thêm support rings cho roller nr 2.

Mình làm tất cả bằng PLA và không gặp vấn đề gì. Không cần vật liệu support, trừ việc dùng brim khi in roller. Hướng đặt khi in: roller dựng đứng, chân dựng đứng, và support ring đặt mặt lớn nhất xuống bàn. Support ring ôm khá khít vào roller và lúc đầu có thể cần ấn mạnh/điều chỉnh một chút để vào khớp.

Chúc bạn in vui vẻ, có vấn đề gì thì cứ cho mình biết.
