Chuyển đổi Anderson Powerpole® cho bộ nguồn Astron

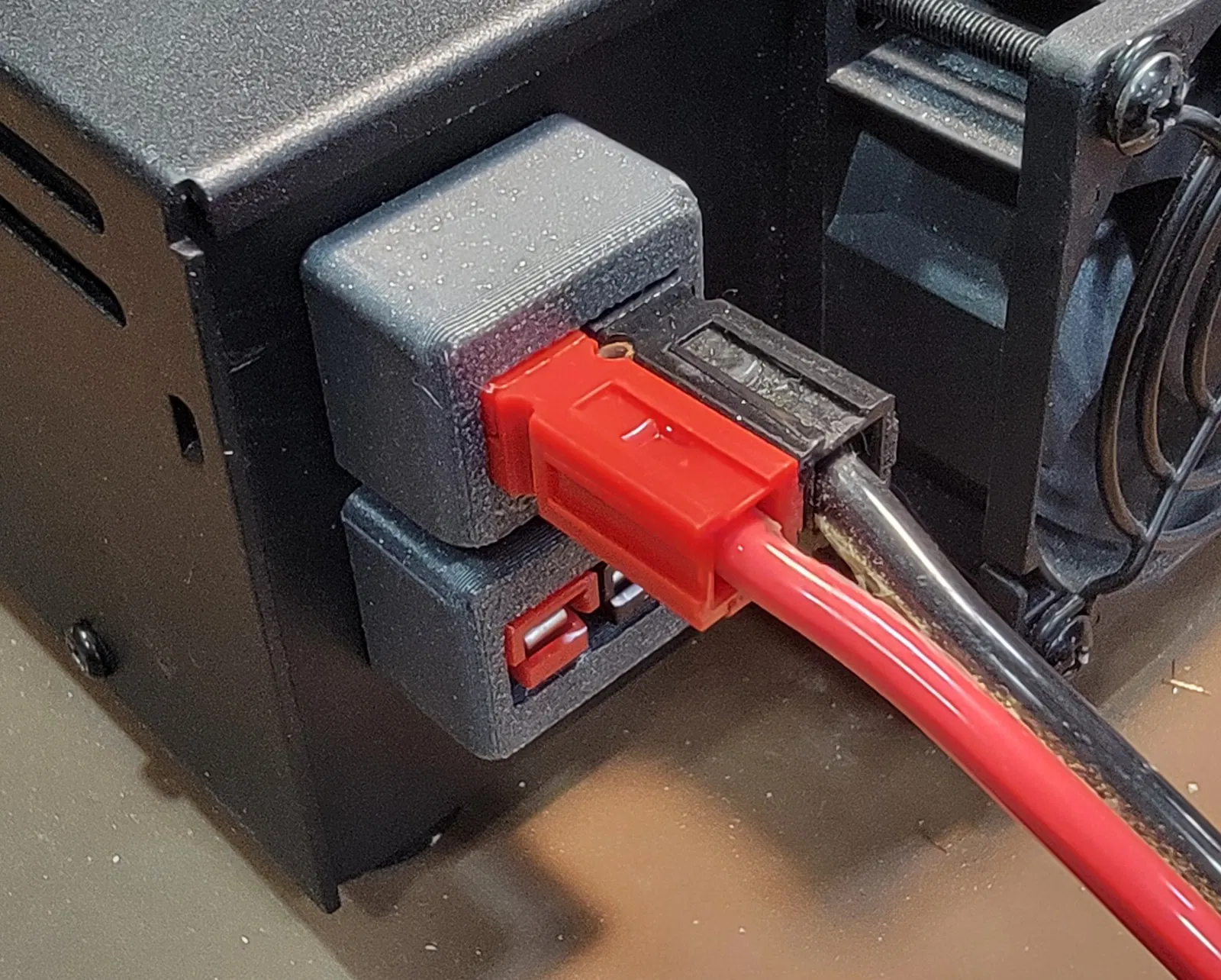

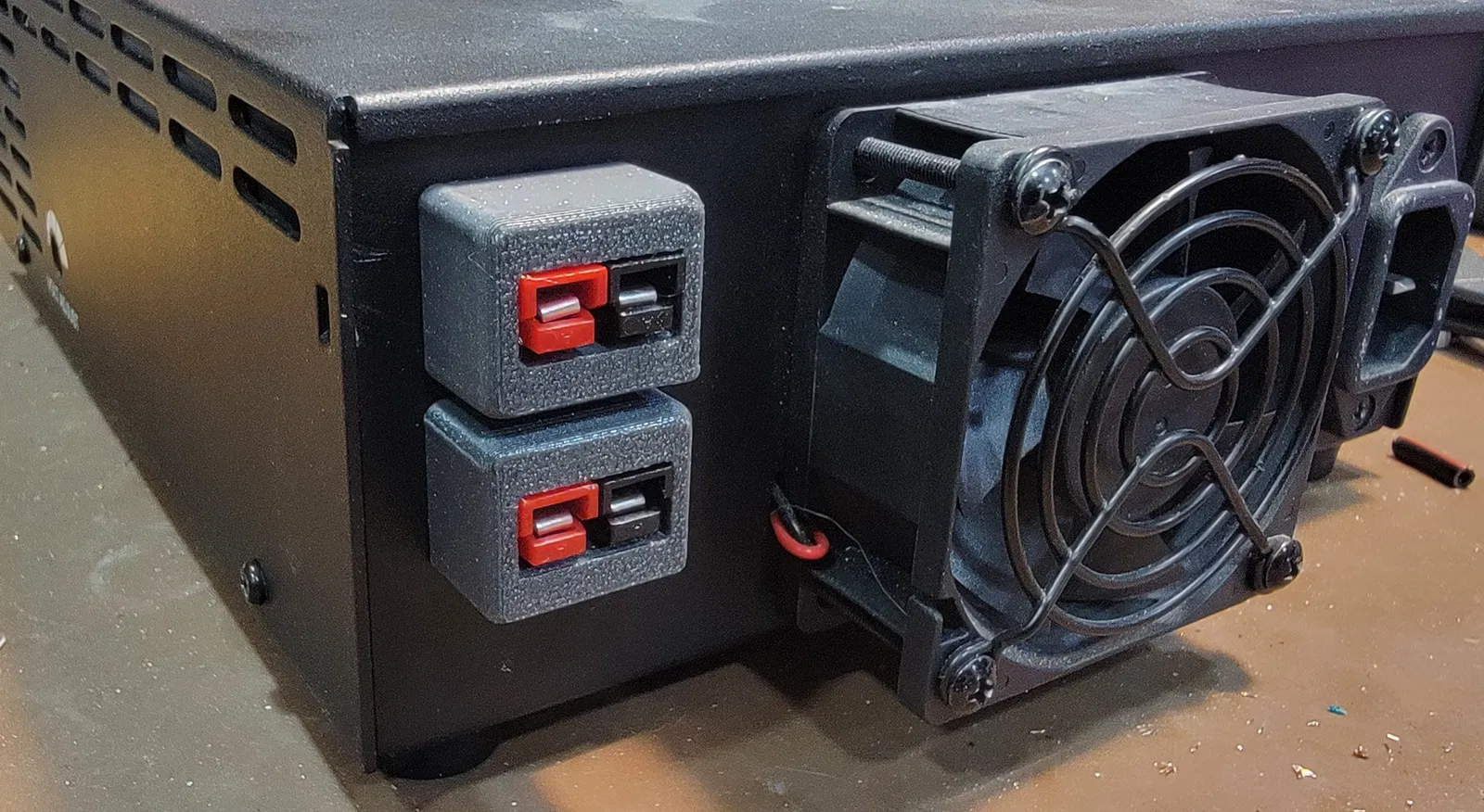

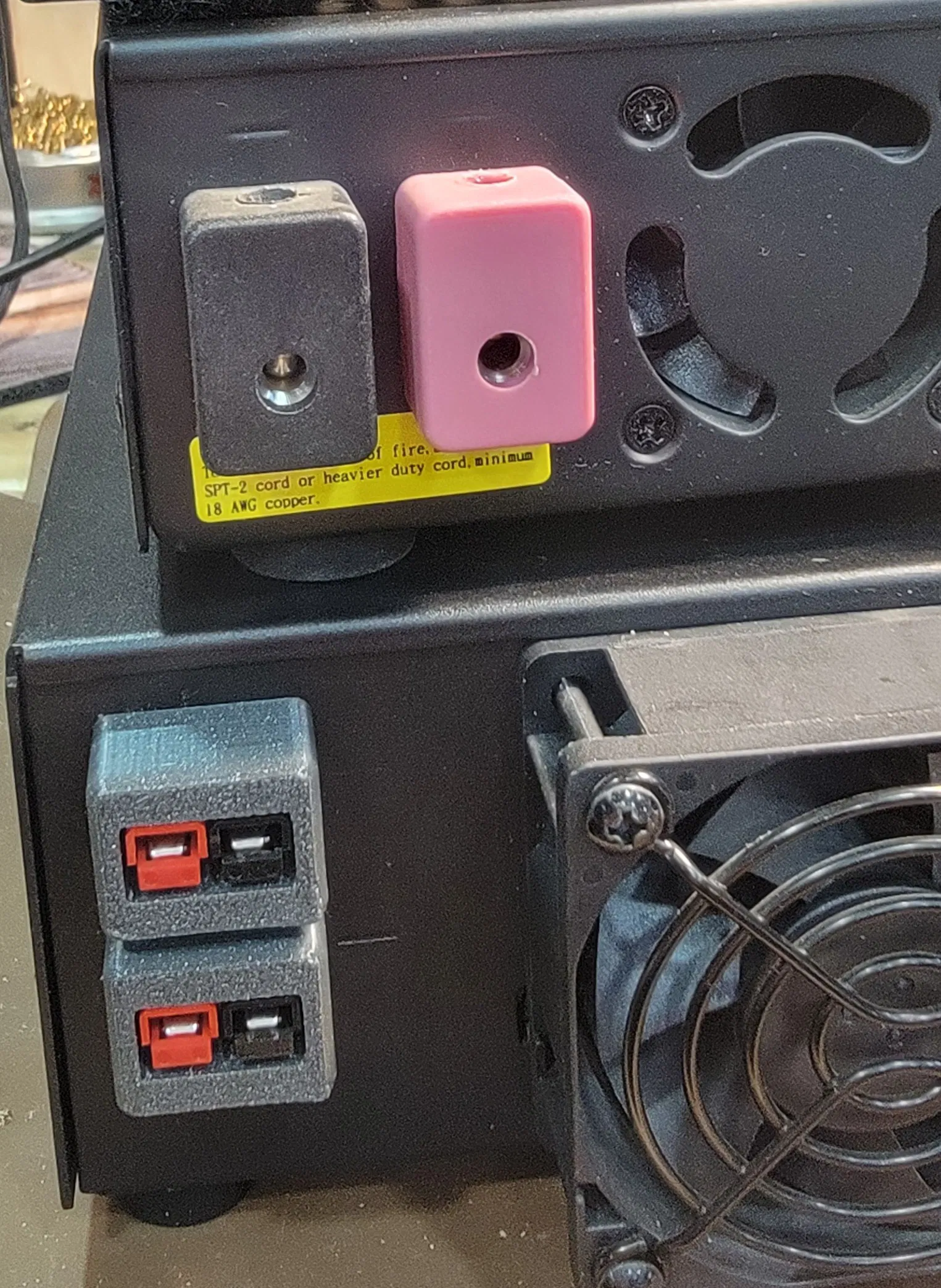

Mẫu này cho phép bạn tháo các cọc đấu dây siết ốc (screw-down blocks) ở phía sau bộ nguồn Astron, và có thể cả một số bộ nguồn khác, để thay bằng một khối gắn được một cặp Anderson Powerpole® đỏ/đen. Kết quả là bạn sẽ có hai ngõ ra Powerpole® để cấp nguồn cho máy radio và các thiết bị khác. Bạn có 2 ngõ ra, nhưng mỗi ngõ ra đều nên được lắp ráp để chịu được toàn bộ dòng điện tối đa mà bộ nguồn có thể cung cấp. Mình khuyến nghị dùng dây không nhỏ hơn 12 gauge và dùng đầu nối Powerpole® 30A cho các bộ nguồn định mức 30A trở xuống. Dự án này không làm tăng dòng đầu ra của bộ nguồn, nhưng giúp người dùng chia dòng sẵn có cho hai tải một cách dễ dàng.

Mình in bằng PETG, đặt mặt đầu ra úp xuống bed. Không cần supports.

Vui lòng xem file PDF để biết thêm chi tiết lắp ráp.

Người dùng nên có kinh nghiệm về điện khi sử dụng thiết kế này. Làm sai trong quá trình đấu điện có thể gây cháy hoặc nguy cơ giật điện. Mình không chịu trách nhiệm cho công việc của bạn. Không có hướng dẫn nào của mình được xem là lời khuyên chuyên môn. Bạn tự chịu rủi ro khi sử dụng thiết kế này!
