Automatic Lightsaber AKA The Puncher – Kiếm đèn tự bung/thu

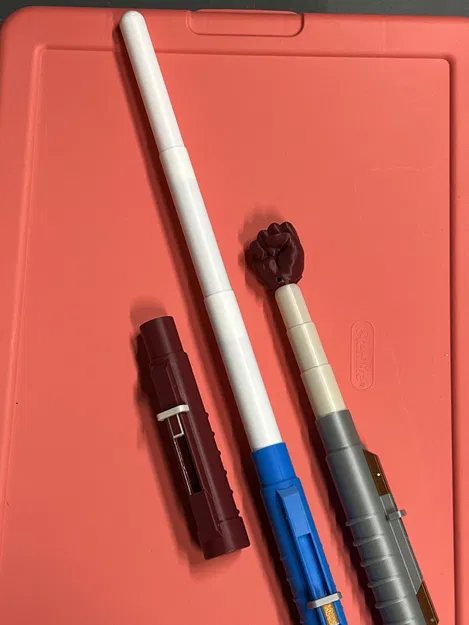

Automatic Lightsaber AKA The Puncher. Trượt nút để bung ra và thu vào lưỡi/đấm.

Cẩn thận! Đừng in bất cứ thứ gì cho tới khi bạn đọc kỹ hướng dẫn lắp ráp.

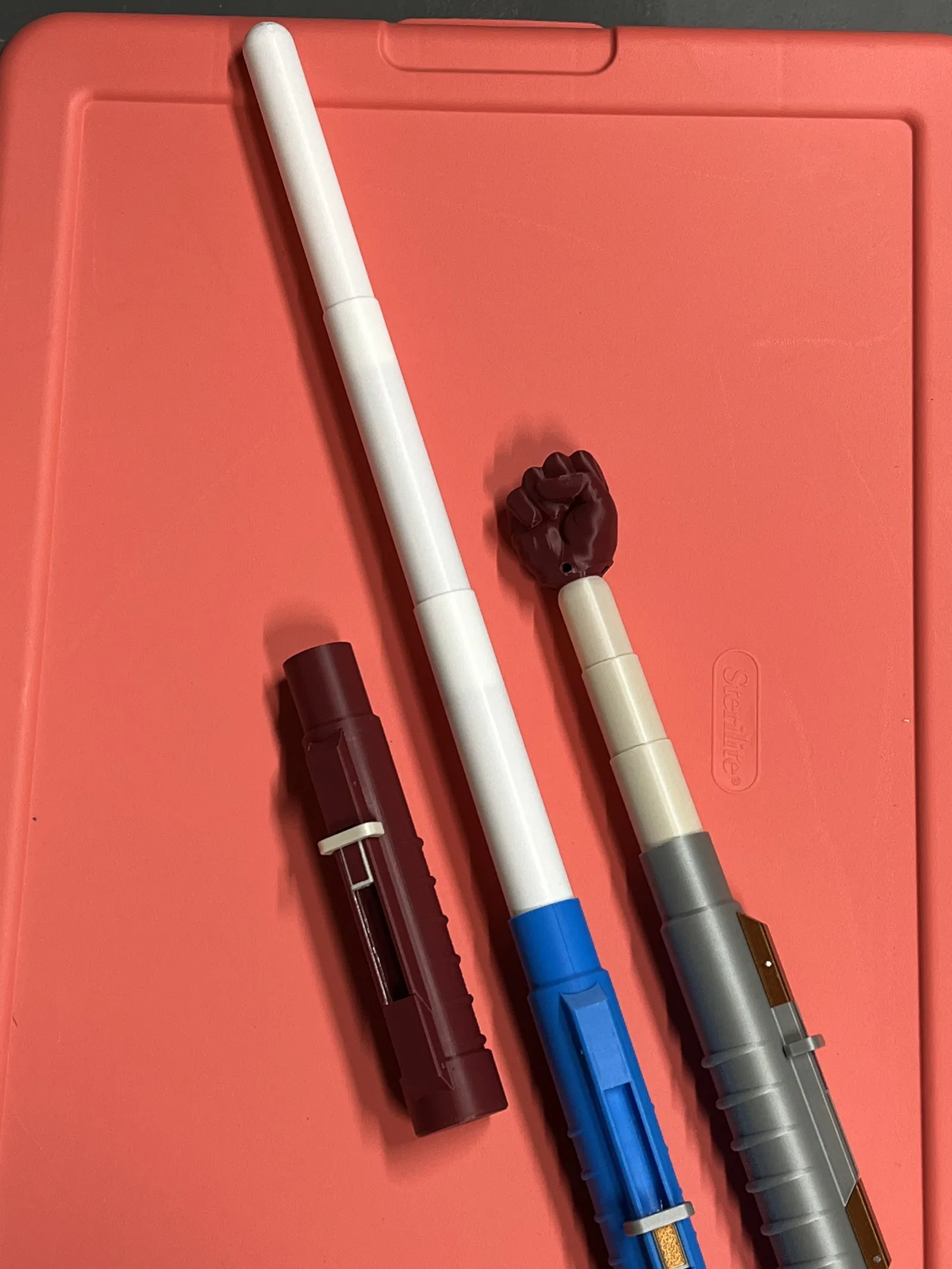

Xem ở đây để thấy nó hoạt động. Mẫu này dùng hệ ròng rọc và dây câu cá. Ròng rọc không quay, mà là các rãnh cong cố định. Độ bền khá ổn, trừ khi bạn vặn các lưỡi quá đà. Nếu nó không thu vào hết cỡ, đừng bấm nút. Kéo lưỡi ra, xoay (clock) sang một vị trí khác rồi thử đẩy vào lại. Lặp lại, nhưng đừng cứ xoay theo cùng một chiều hoài.

Hướng dẫn lắp ráp:

Dừng ngay từ đây đi! Cái này lắp cực kỳ khó chịu và cần chà nhám, dán keo, mắt phải tinh, nhạc thư giãn, và KIÊN NHẪN CỰC MẠNH với sợi dây câu cá rất “lém lỉnh”. Mình suýt bỏ cuộc, nhưng làm vài cái thì đỡ hơn. Ai gan thì làm tiếp.

Bạn cần:

Dây câu cá. “12 pound test” có đường kính khoảng .3 mm.

Dây câu cá. “30 pound test” hoặc khoảng .5 mm đường kính. (có thể dùng .3 thay cho .5 nhưng mình không khuyến khích. Tuyệt đối không dùng .5 thay cho .3)

~ mũi khoan 1.7mm

Vaseline (petroleum jelly)

Giấy nhám

Keo siêu dính (crazy glue)

Mình dùng “Overture PLA pro”. Nó bám lớp (layer adhesion) tốt. Và màu trơn, đặc thường cho kết quả tốt nhất. Layer height .2 cũng được nhưng mình dùng .16 cho các phần cần chà nhám.

Mình in bằng Bambu P1S nozzle .4. Dung sai (tolerances) có thể khác trên máy in khác.

Quan trọng!! Các Blade nên in bằng chế độ “vase” hoặc “spiral” với wall thickness .8mm.

1. Chà nhám. Nếu không chà, có thể vẫn chạy nhưng sẽ không ngon (nút sẽ khó bấm và dễ kẹt). Dùng khẩu trang bụi hoặc lọc khí hoặc thông gió… Chà phần đứng (vertical) của BaseBeam. Và chà mặt ngoài các đường kính lớn của Base 1 và 3. Chà mặt trong của blade1 và 2. Bạn muốn các lưỡi trượt vào nhau êm, không bị tiếng “rẹt rẹt”. Ở mặt ngoài của các blade, dùng băng keo che phần trên của Blade1, chừa 44 mm ở phía dưới để chà khu vực đó. Làm tương tự với 35 mm phía dưới của Blade2 và 18 mm phía dưới của Blade3. Chà mặt trong phần trên của Hilt. Phần mặt trong thân hilt ít quan trọng hơn, nhưng đảm bảo cũng khá mượt. Rửa sạch hết bụi trên tất cả các phần.

2. Trượt Beam1 và 2 vào nhau và đảm bảo trượt tự do. Bóp chúng lại và trượt qua lại để xử lý chỗ nào bị cấn. Dán Beam1 vào Base1 và Beam2 vào Base2. Đảm bảo đúng chiều và nhìn phải vuông/vẳng.

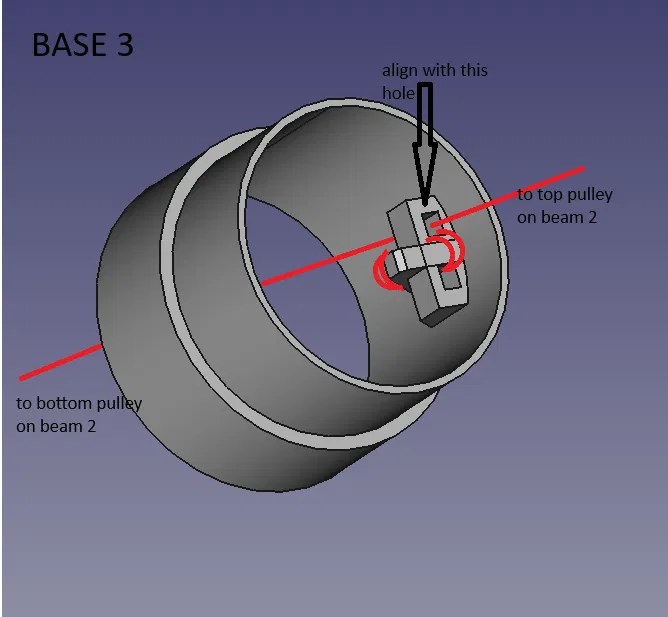

3. Cắt một đoạn dây câu (.3mm) dài 1 mét. Xem hình Base3, luồn nó qua hai lỗ sao cho hai đầu bằng nhau. Luồn qua lại được bao nhiêu vòng thì luồn. Giữ dây căng. Đảm bảo hai đầu dây thẳng hàng với cái lỗ như hình. Kéo từng đầu để chắc chắn dây không tuột.

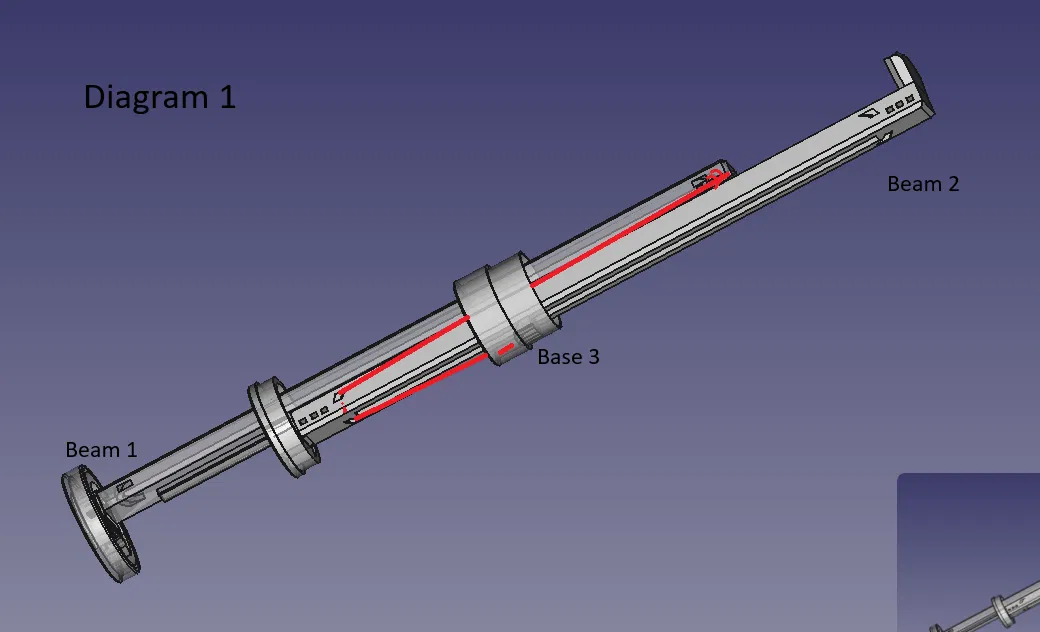

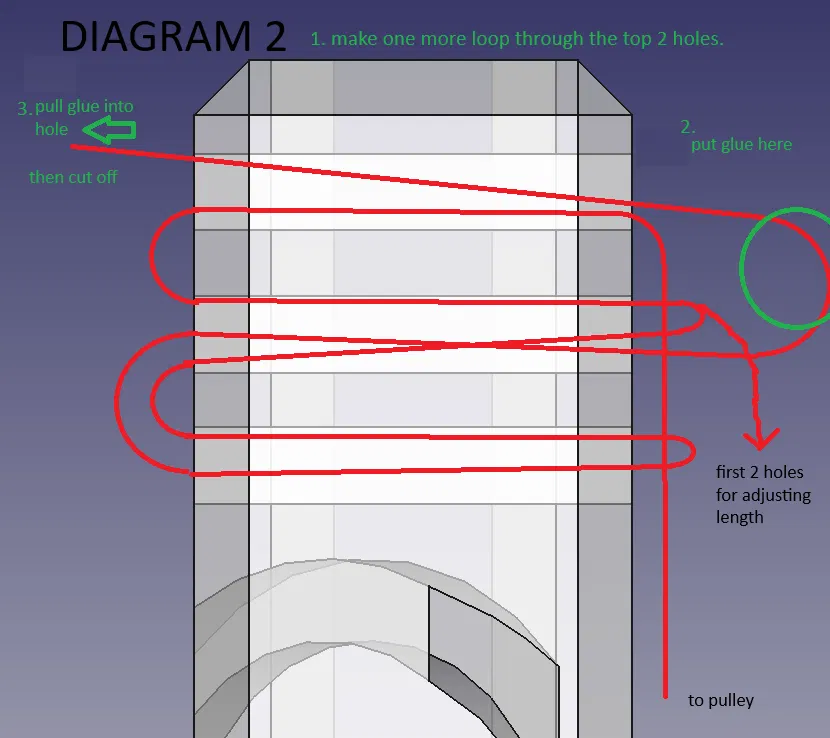

4. Xem sơ đồ 1. Luồn sợi dây phía dưới từ Base3 qua ròng rọc dưới của Beam2 và buộc vào đỉnh của Beam1. Cách buộc: dùng sơ đồ 2, nhưng chỉ luồn dây qua hai lỗ đầu tiên. Giữ Base1 và Base2 sát nhau ở vị trí thu vào (retracted). Kéo căng dây bằng cách đưa Base 3 xuống vị trí thấp nhất. Giữ dây chỉ vừa đủ căng để thẳng, rồi hoàn tất nút như trong sơ đồ 2.

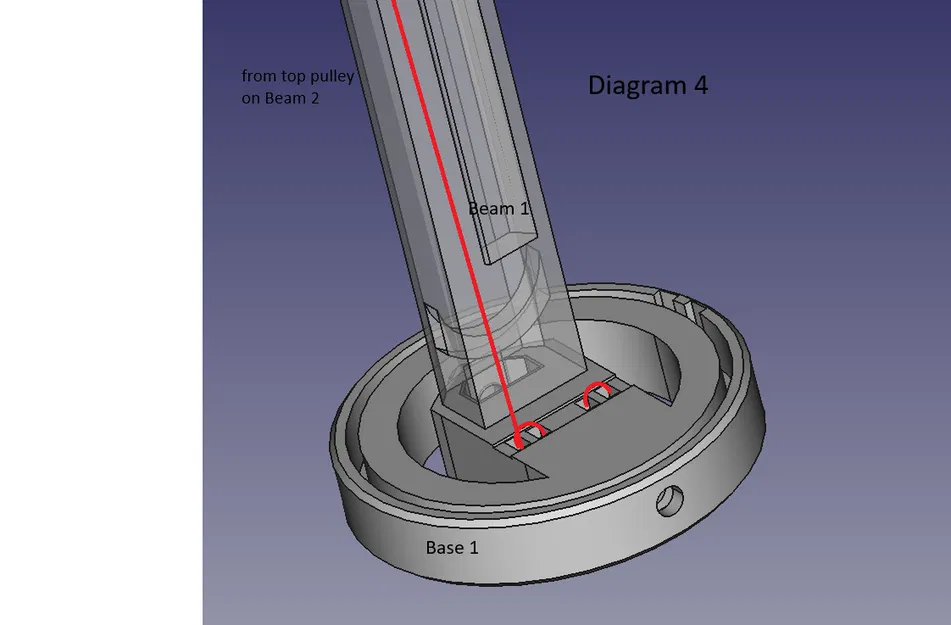

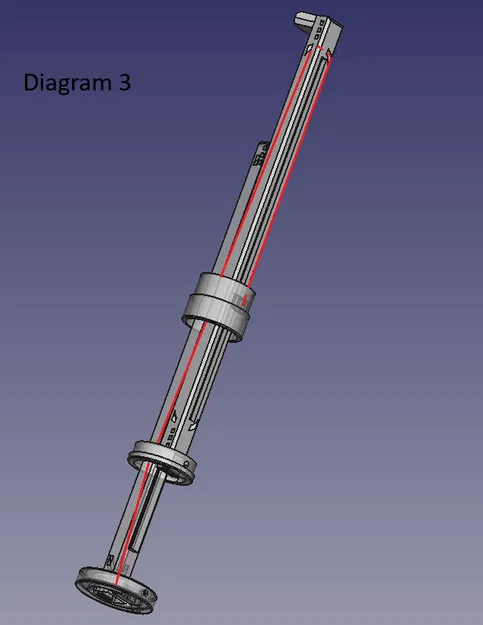

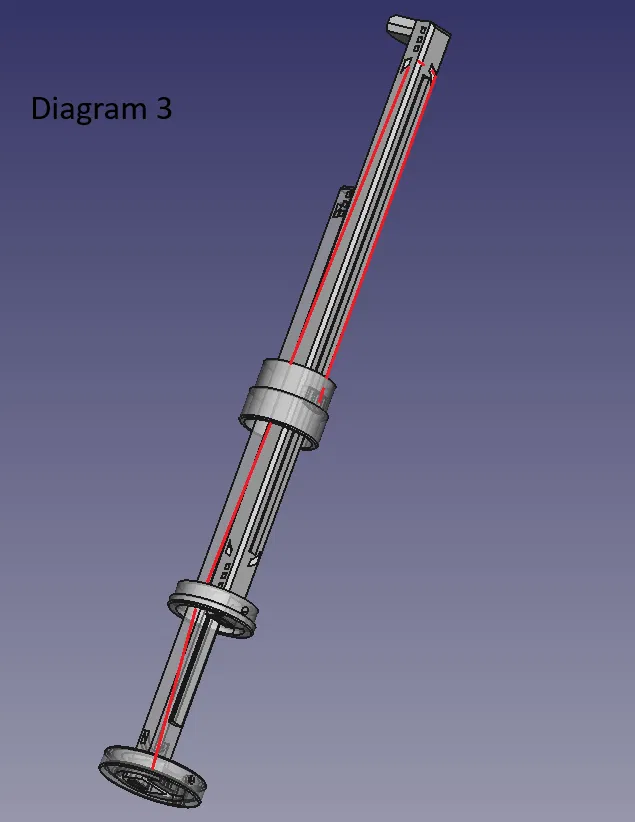

5. Xem sơ đồ 3, luồn sợi dây phía trên qua ròng rọc trên của Beam 2. Sau đó đi xuống qua Base3 và 2 tới Base 1. Xem sơ đồ 4. Quấn 1–2 vòng để giữ tạm. Test bằng cách trượt Base2 lên xuống. Giữ dây vừa đủ căng để không tuột khỏi vị trí. Nếu căng quá thì sẽ khó trượt lên xuống. (Bạn có thể kéo giãn dây sau nếu cần.) Luồn đầu dây qua các lỗ nhiều vòng và dán cố định phần đầu thừa.

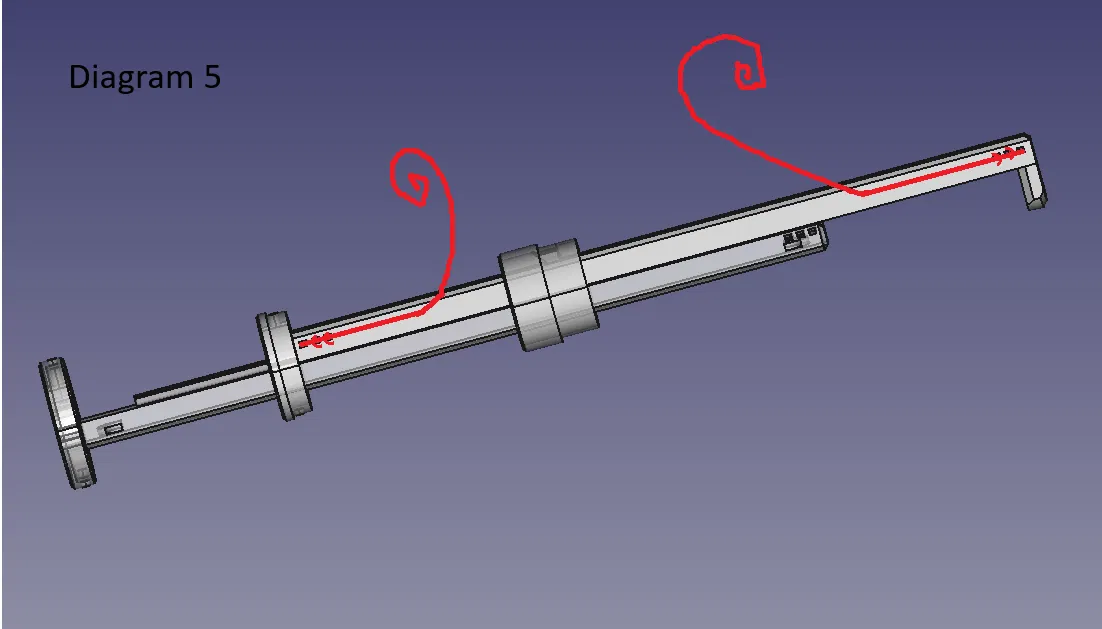

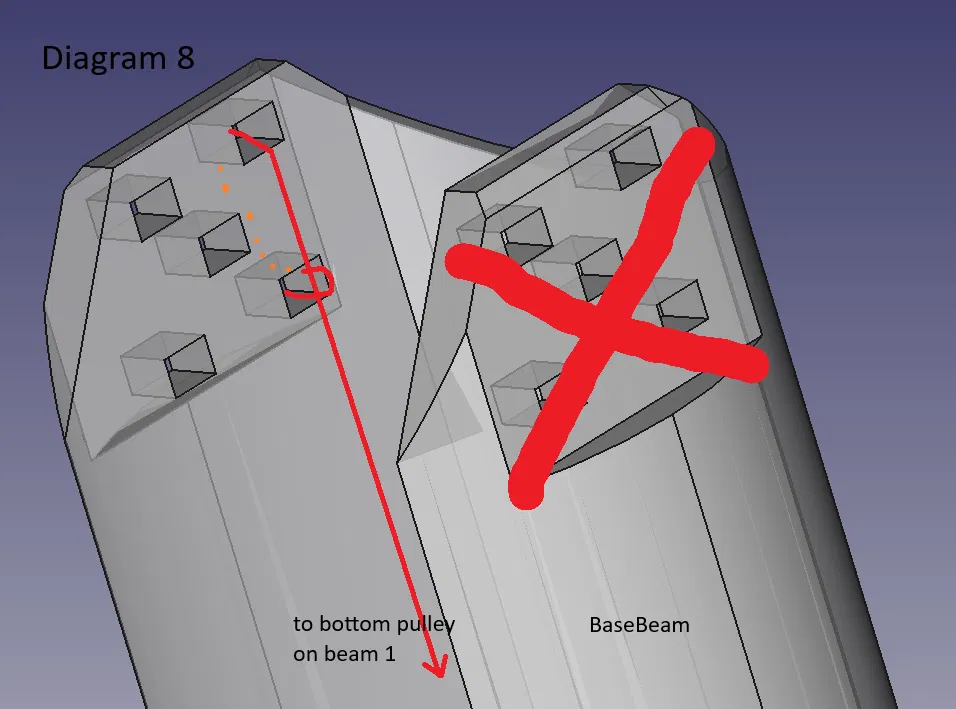

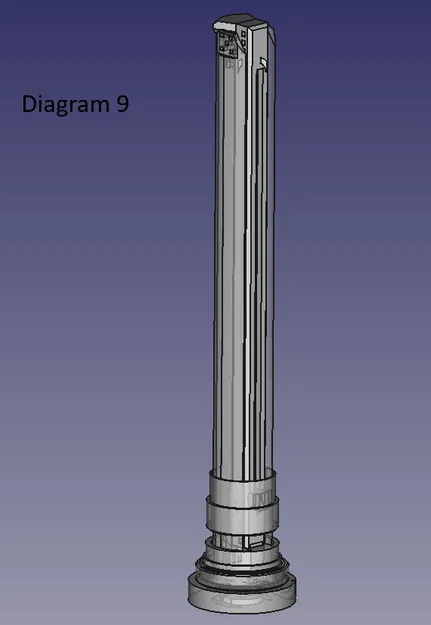

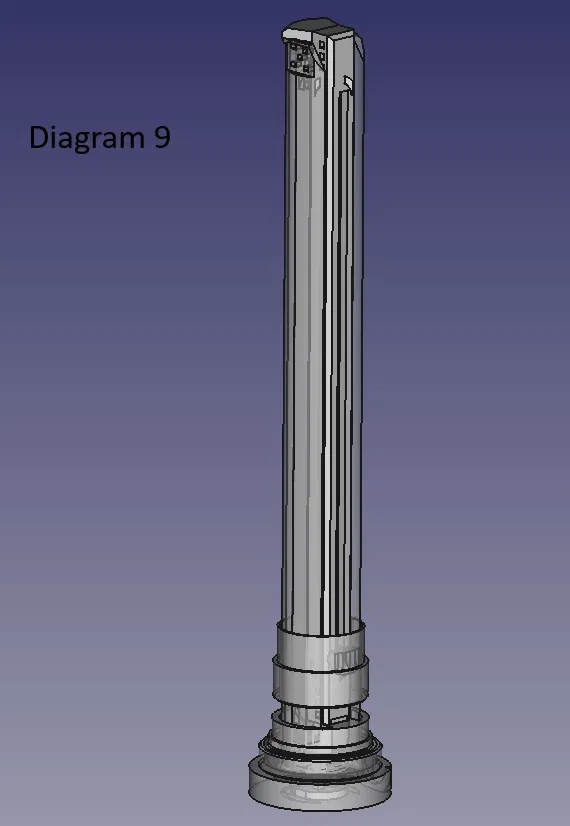

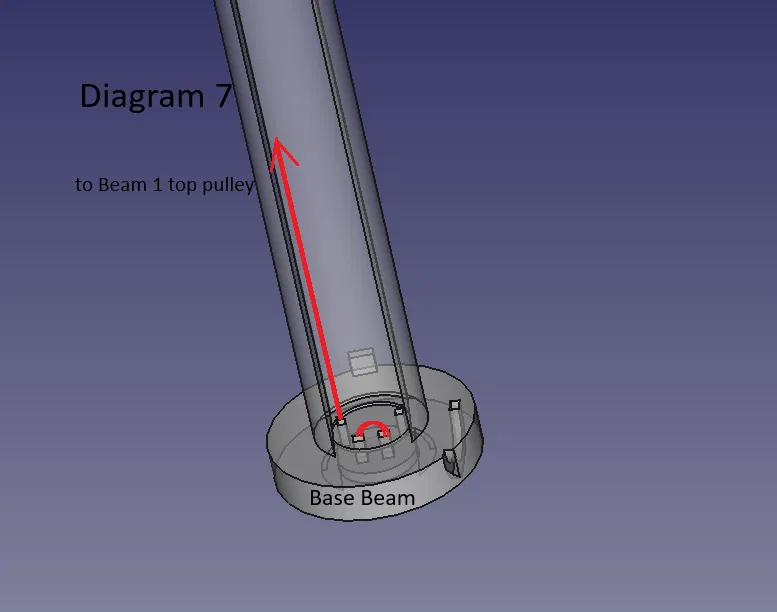

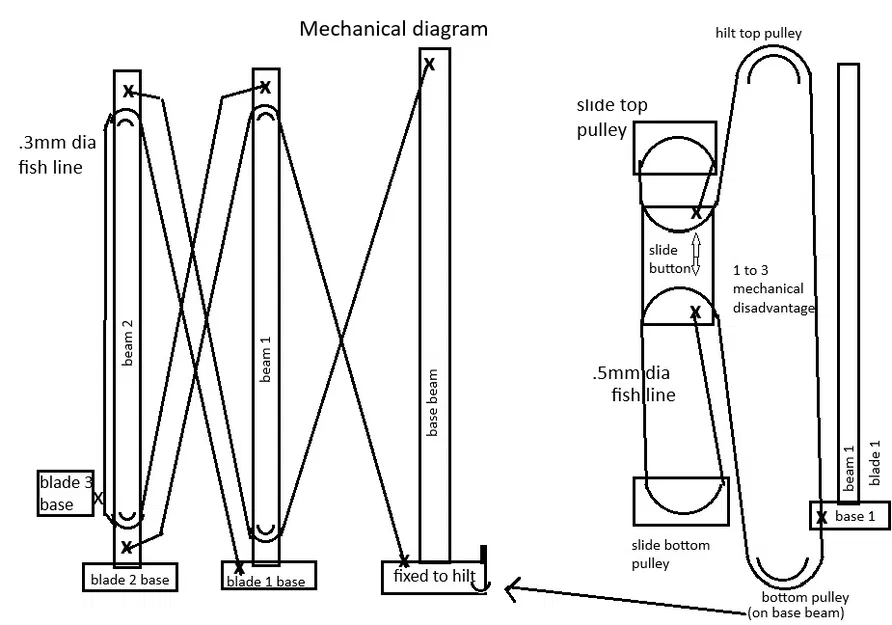

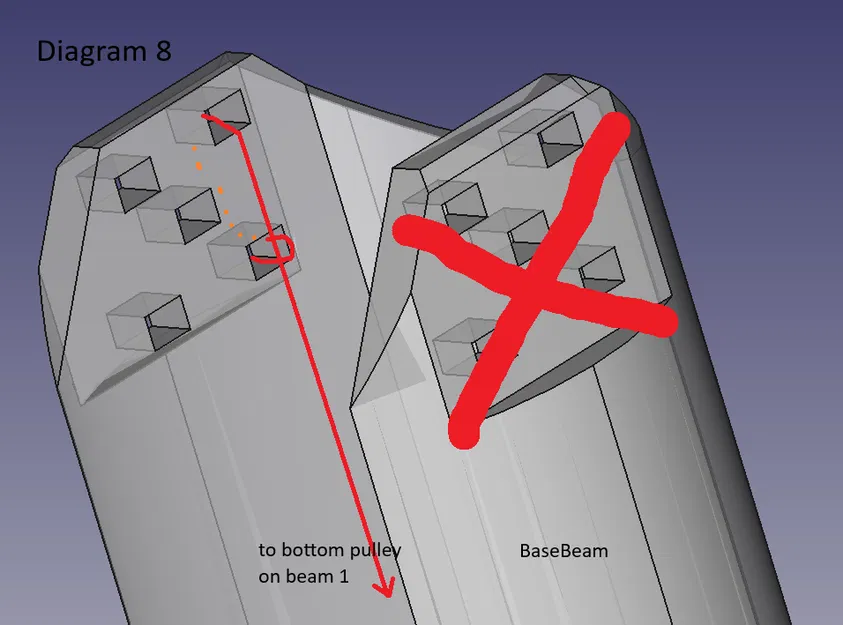

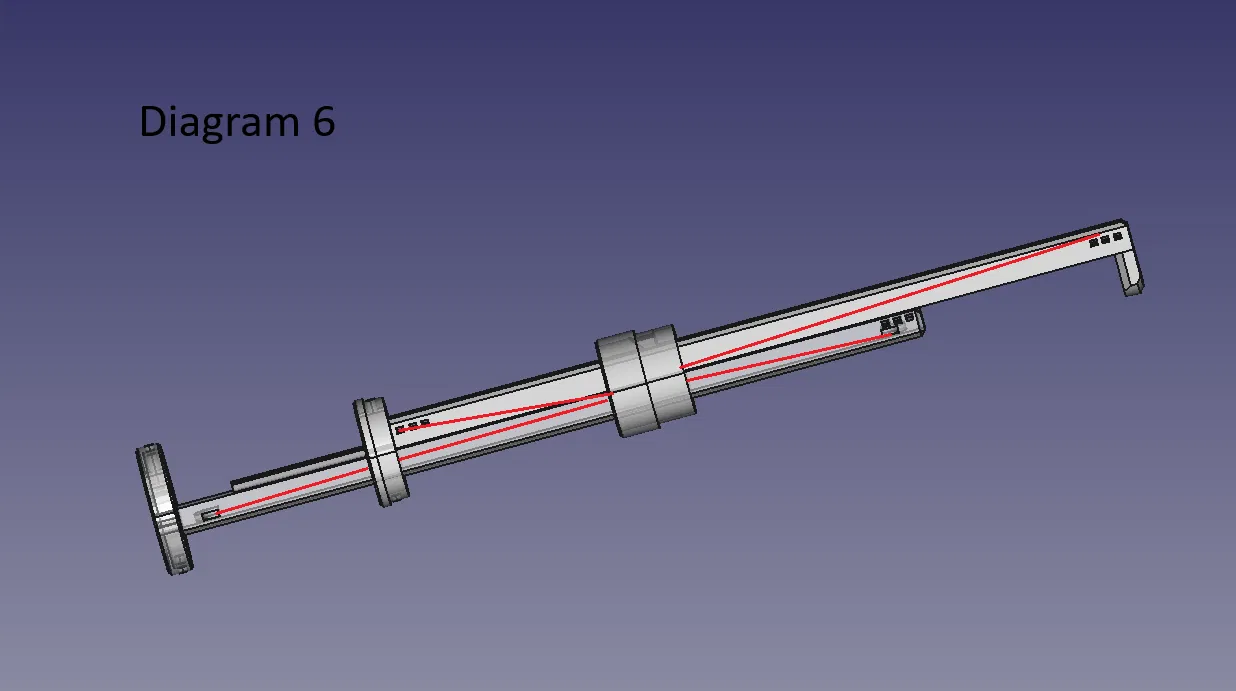

6. Gắn hai đoạn dây câu vào Beam 2. Nhớ chắc là đúng phía như trong sơ đồ 5. Xem “mechanical diagram” và các sơ đồ 6, 7, 8. Một sợi sẽ đi qua ròng rọc trên của Beam 1, rồi buộc vào đáy của BaseBeam. Sợi còn lại sẽ đi qua ròng rọc dưới và buộc vào đỉnh của BaseBeam. Mỗi lần đi dây mới, luôn cho dây chạy OVER (ở phía trên) các dây đã có. Công đoạn này cực kỳ bực vì dây câu hay vòng ra sau beam hoặc tự nhiên rối vào thứ gì đó. Siết căng mọi thứ từ từ, vừa làm vừa kiểm tra hoạt động bằng cách giữ BaseBeam và trượt Base1 lên xuống. Đảm bảo nó chạy hết biên độ trước khi cố định hai đầu (luồn qua lỗ nhiều vòng và dán cố định phần đầu thừa). Khi buộc lên đỉnh BaseBeam, đặt nó ở vị trí thu vào như sơ đồ 9 và đẩy các Beam ra để dễ tiếp cận lỗ. Đảm bảo dây đủ căng để không tuột. Các điểm buộc phải gọn, không để vòng dây thò ra. Bôi petroleum jelly lên tất cả các dây và kéo qua lại để nó ngấm vào các ròng rọc. Cẩn thận đừng dính lên các Base nơi bạn sẽ dán các Blade. Lau phần dư.

7. Trước khi dán Blade lên Base, ráp thử toàn bộ và test cho mượt, trơn. Về cơ bản, khi chĩa xuống thì nó phải tự rơi ra, và khi chĩa lên thì tự trượt vào. Dán Blade3 trước rồi tới 2 rồi 1. Cẩn thận đừng để keo dính vào hai lỗ nhỏ trên Base1.

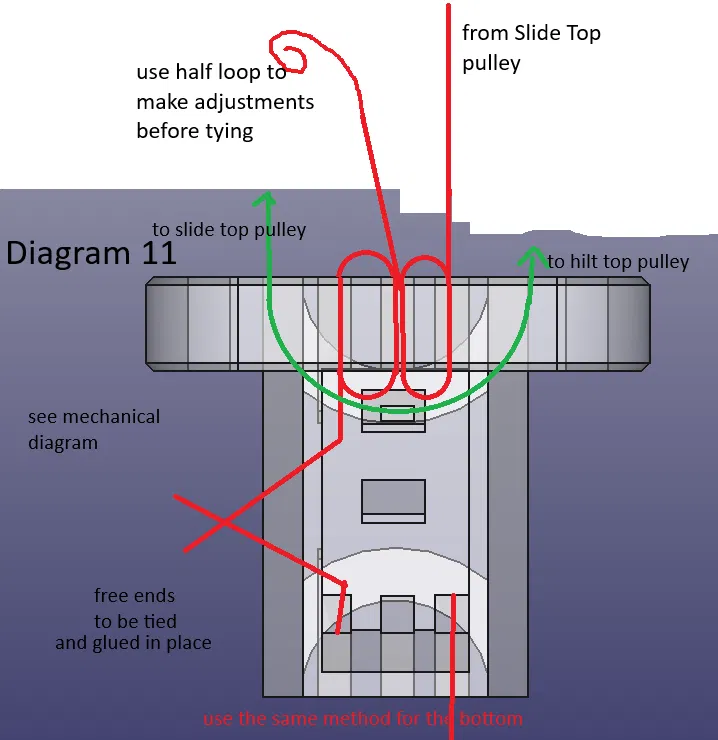

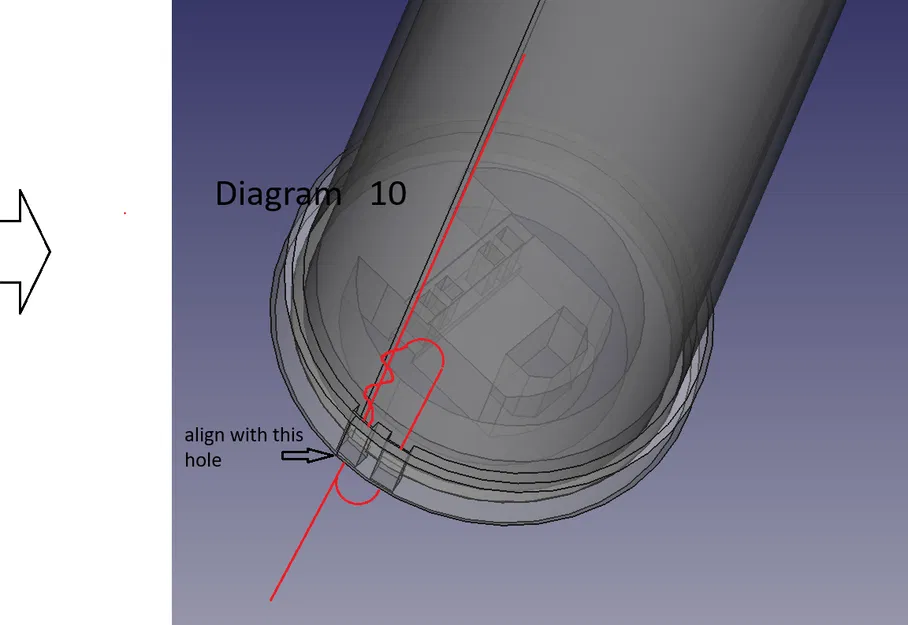

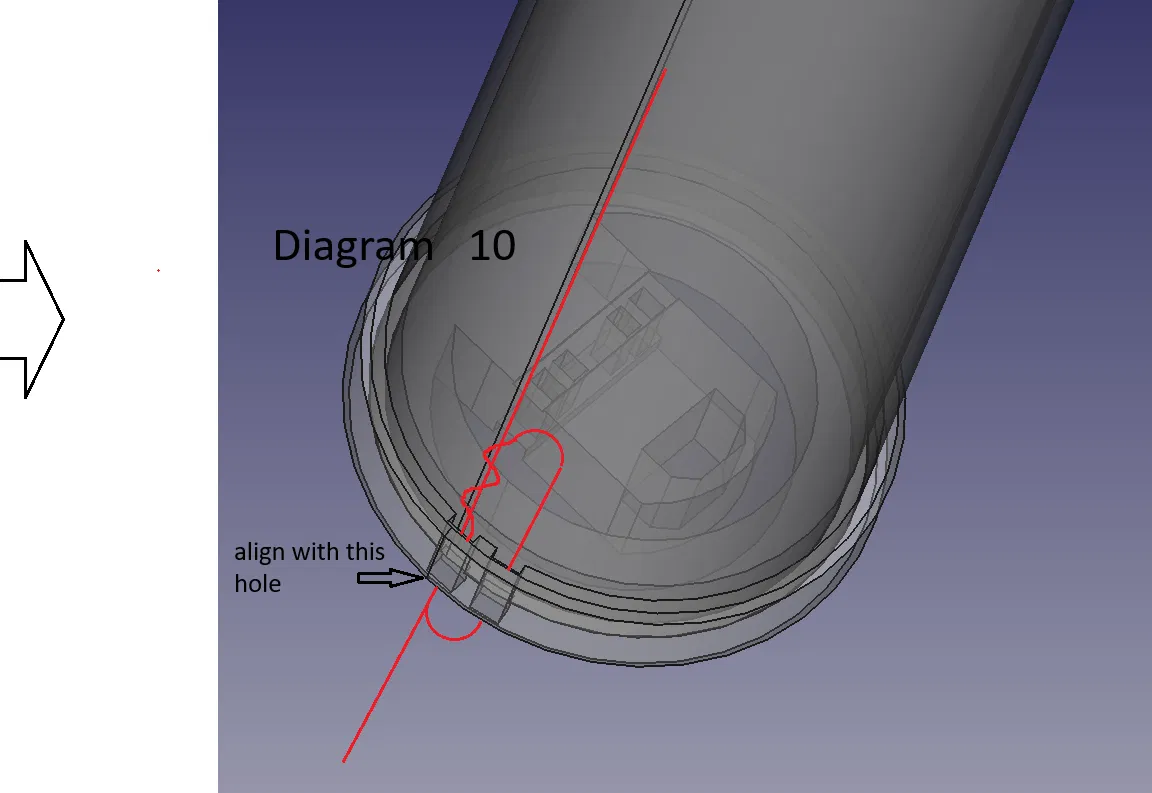

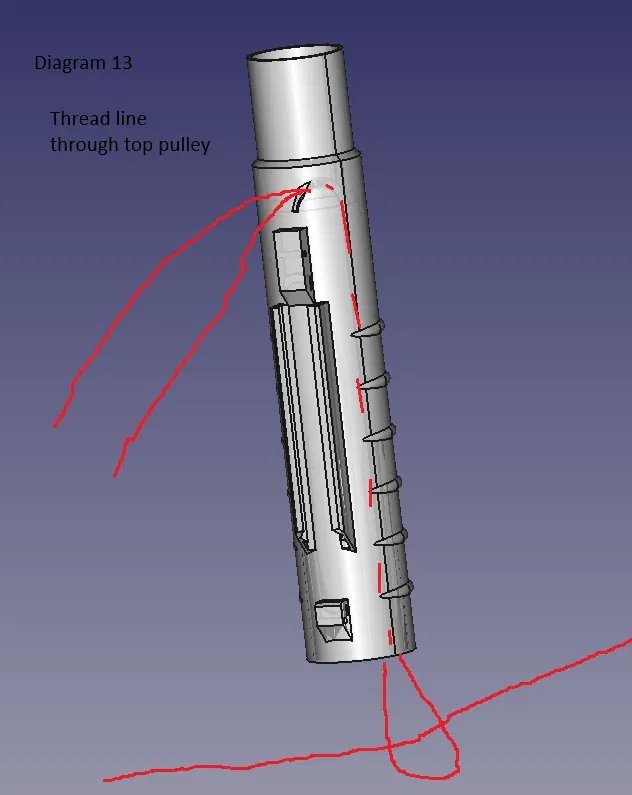

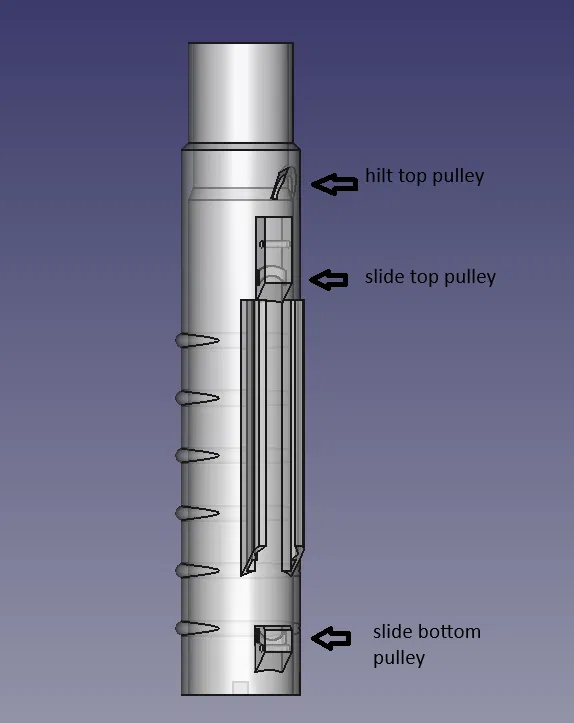

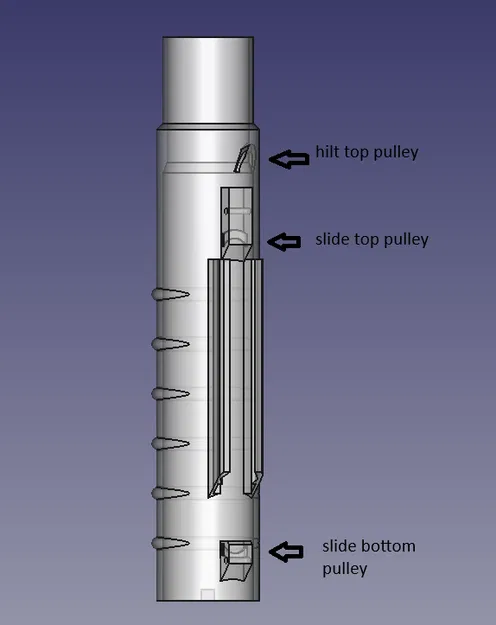

8. Giờ dùng dây câu .5mm (loại nặng hơn) và gắn vào Base1, xem sơ đồ 10. Đảm bảo không bị tuột. Gấp một nếp trên một đoạn dây câu và đẩy nó qua ròng rọc trên của Hilt. Dùng nó để kéo sợi dây từ Base1 lên xuyên qua Hilt và ra khỏi ròng rọc. Cho sợi dây phía dưới đi qua ròng rọc của Basebeam, rồi trượt lưỡi vào Hilt. Gắn tạm nắp dưới. Kéo luân phiên dây trên và dây dưới để kiểm tra hoạt động mượt. (đừng đẩy lưỡi vì dây sẽ bị dồn cục bên trong hilt) Dùng sơ đồ 11, 12, 13 và mechanical diagram để đi toàn bộ dây (trên và dưới) qua Slide/button trước khi đặt nó vào rãnh. Khi lắp vào rãnh, sẽ dễ hơn nếu các dây phía trên đang căng lúc bạn trượt nó vào. Đảm bảo tất cả dây nằm đúng vị trí dưới slider. Gắn nắp dưới. Trong khi vẫn giữ lưỡi ở trạng thái thu vào, đẩy slider lên đồng thời kéo đầu dây rời của sợi dây phía trên để lấy hết độ chùng. (Có thể bạn phải nới dây phía dưới.) Chỉnh sao cho dây trên căng khi lưỡi thu vào và slider còn cách điểm cao nhất khoảng 2 mm. Nhẹ nhàng kéo slider xuống (hoặc kéo lưỡi ra) trong khi vẫn giữ dây đúng chỗ. Giờ hoàn tất các vòng quấn như sơ đồ 11 để cố định dây. Khi phần trên đã chỉnh xong, làm phần dưới căng (ở bất kỳ vị trí nào), rồi thêm vòng quấn và buộc nó vào dây trên. Chấm ít keo và gắn nắp nút (button cover). Giờ bôi trơn slider và tất cả dây để chất bôi trơn vào được toàn bộ ròng rọc. Lau phần dư (một ít có thể dính lên blade1 vì dây bên trong nằm sát nó).

9. Để gắn các nắp che (covers), vệ sinh/làm sạch lỗ bằng mũi khoan 1.7mm rồi đẩy một đoạn filament vào lỗ để khóa cố định.
