Hộp enclosure cho bộ điều khiển sạc solar GoPower GP-PWM-30-UL

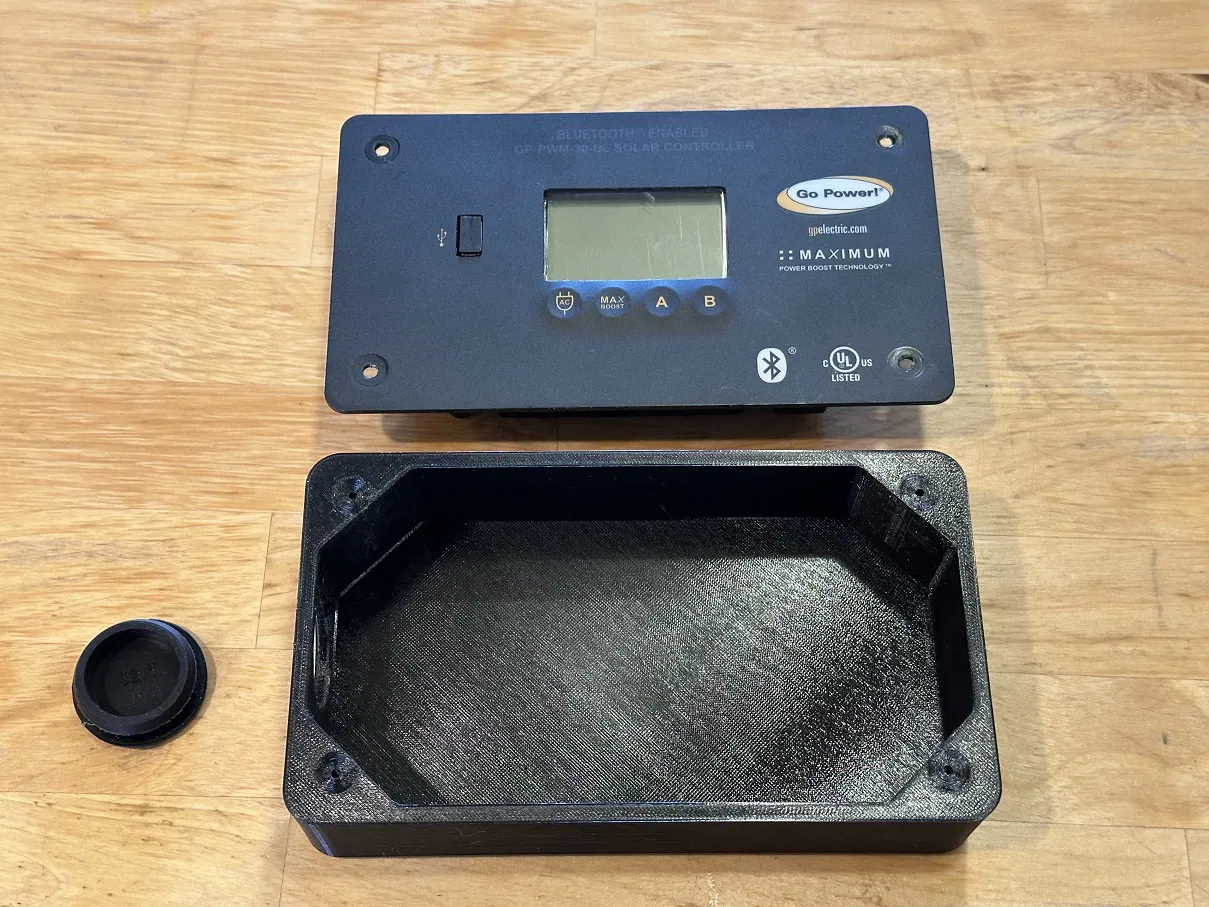

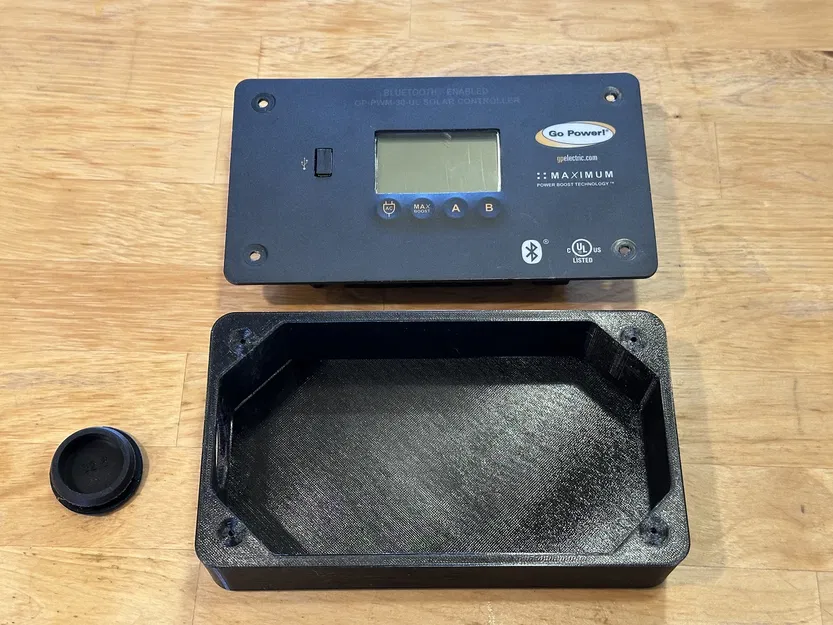

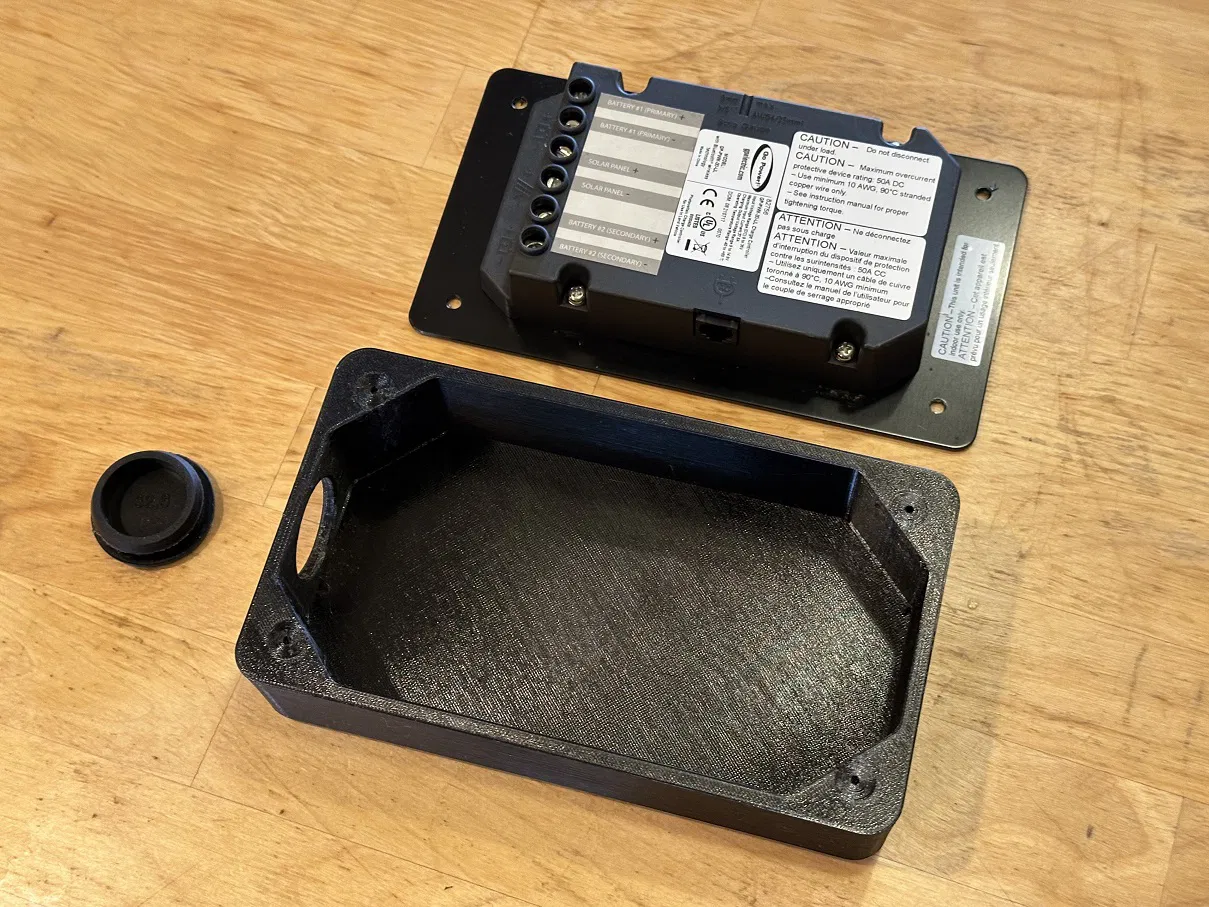

Đây là một hộp enclosure bảo vệ đơn giản dành cho bộ điều khiển sạc pin năng lượng mặt trời GoPower GP-PWM-30-UL. Mình muốn dùng bộ controller này như một bộ portable cùng với các tấm pin solar di động để sạc và duy trì nhiều loại pin khác nhau, gồm lithium, AGM và lead-acid. GP-PWM-30-UL vốn được thiết kế để lắp cố định với panel.

Mình in hộp bằng PETG, nhưng PLA chắc cũng ổn. Thiết lập trong PrusaSlicer gồm 0.15mm QUALITY, supports everywhere, 15% infill, không dùng brim. Mình dùng Add Modifier để thêm một cylinder 10 x 10 x 30mm quanh mỗi lỗ vít, với Fill Density 40% và Perimeters để 6.

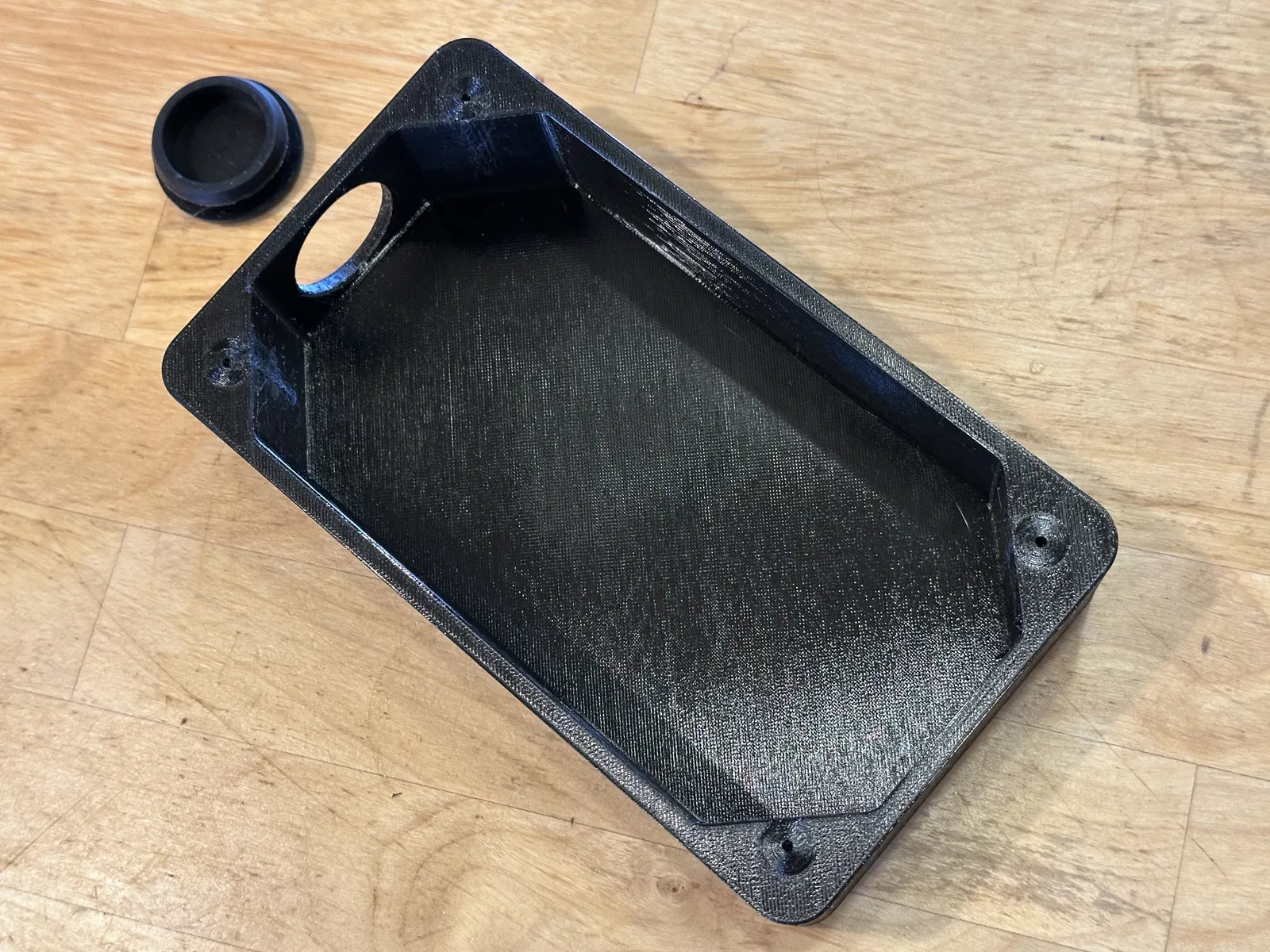

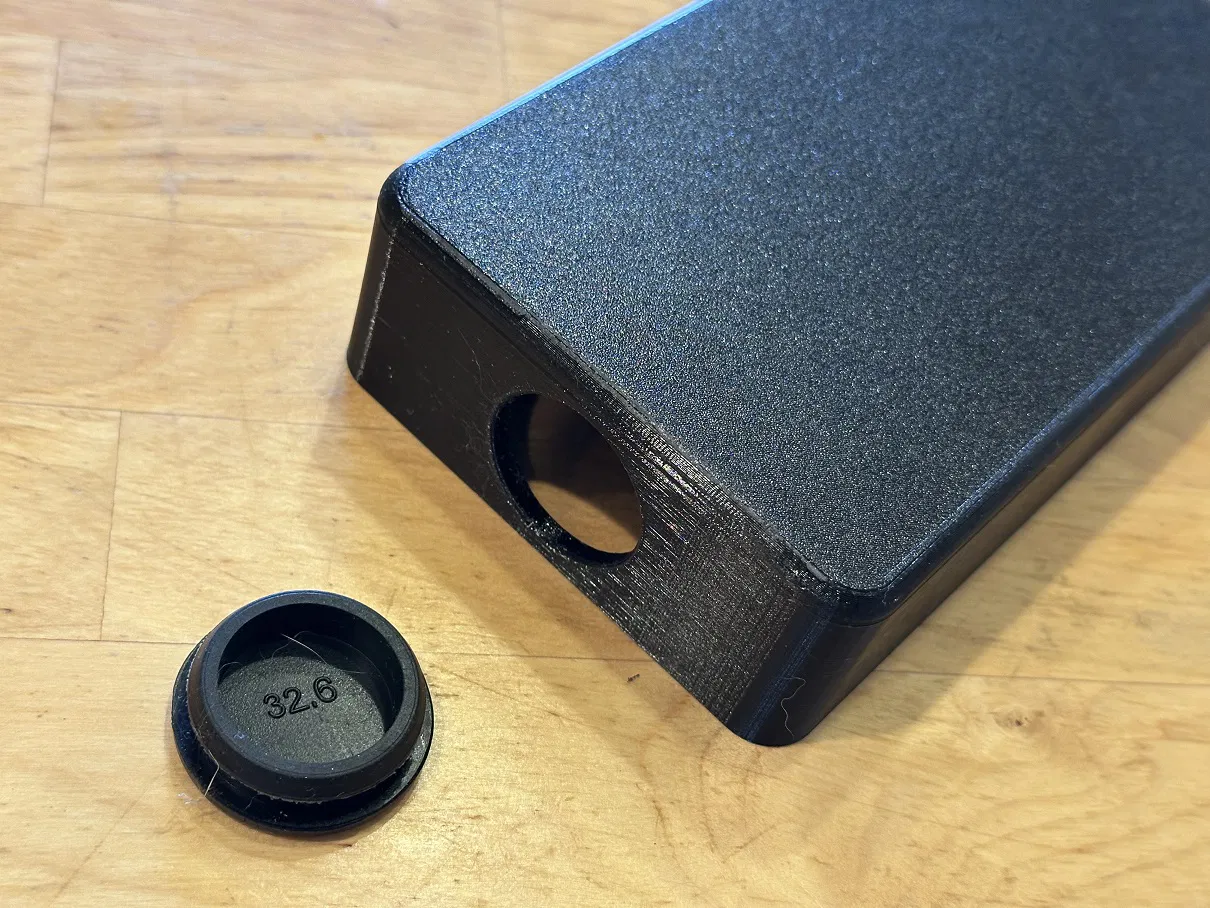

Độ dày thành hộp danh nghĩa khoảng 0.2". Ở một đầu có lỗ 1.25" để lắp rubber grommet cho dây đi xuyên qua. Bốn lỗ vít có đường kính trong (ID) 0.1", lắp vừa đẹp vít tự ren #6 x 3/8".

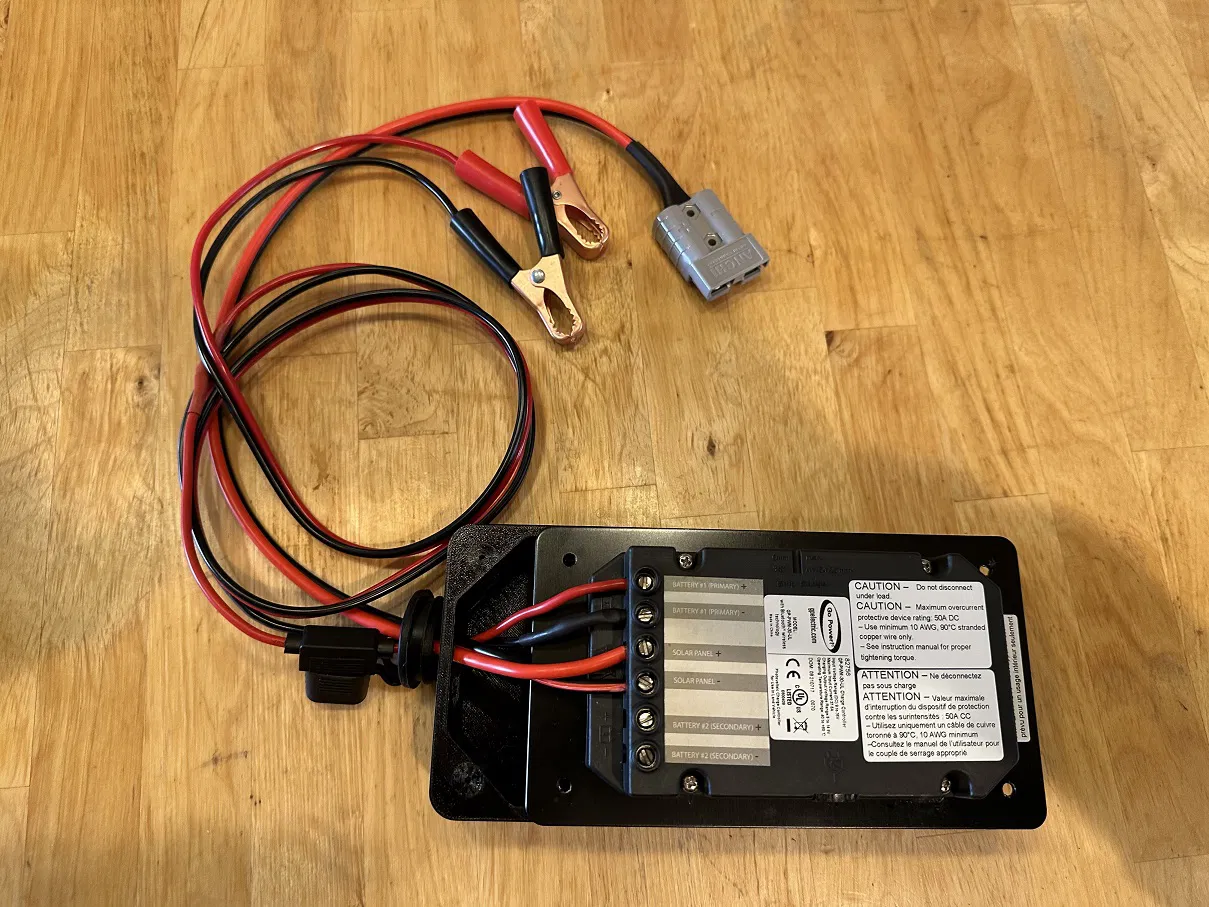

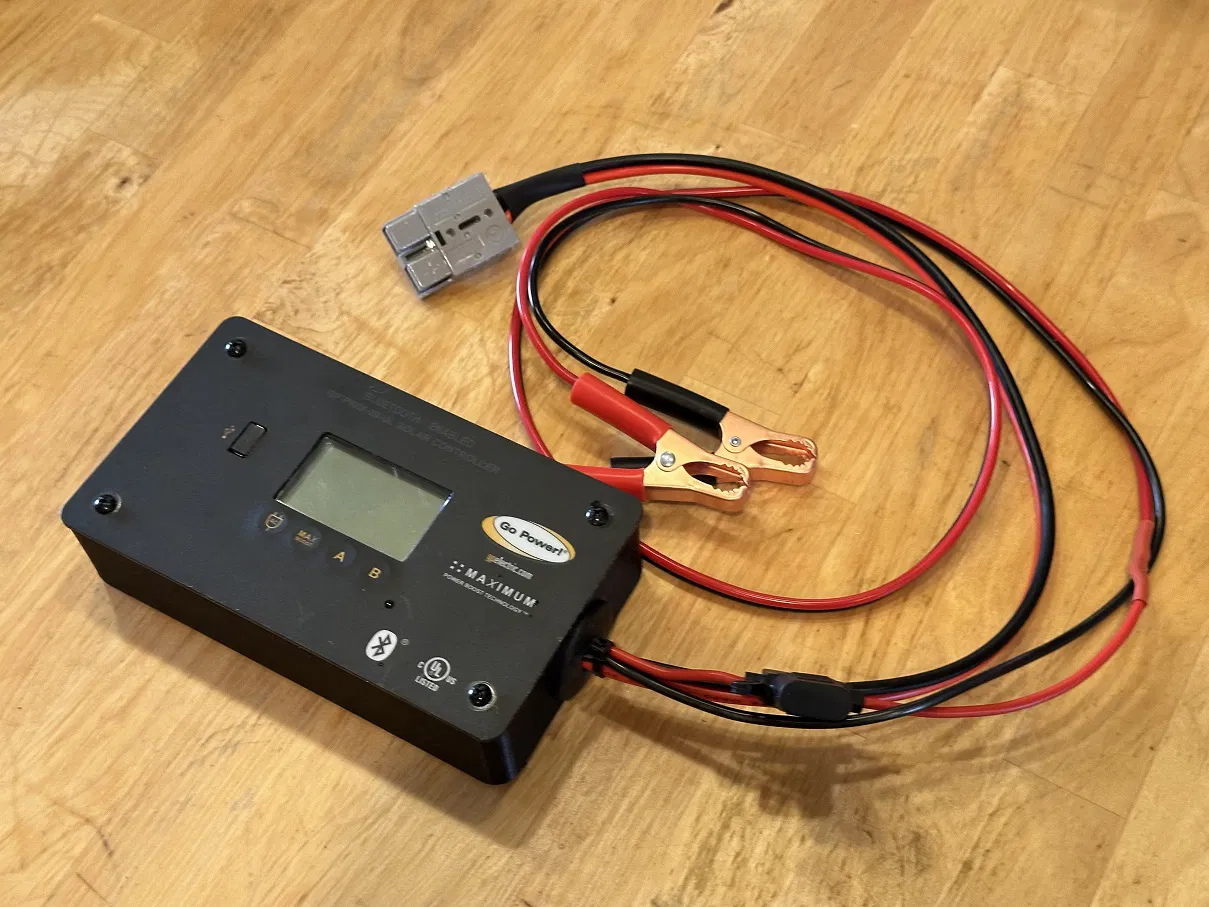

Dây vào solar dài 2 ft được làm bằng dây 10-gauge và bấm đầu Anderson SB50 connector. Mình nối nó với một dây extension dài 25 ft loại 8-gauge để nối tới các tấm pin solar di động. Dây ra sạc (charger output) dài 5 ft làm bằng dây 12-gauge và bấm đầu kẹp bình Schumacher battery clamps. Mình thêm một fuse holder với cầu chì 20A trên dây dương để bảo vệ quá dòng.
