Vòng cổ khí Jet‑lift cho ống uplift lọc Matten

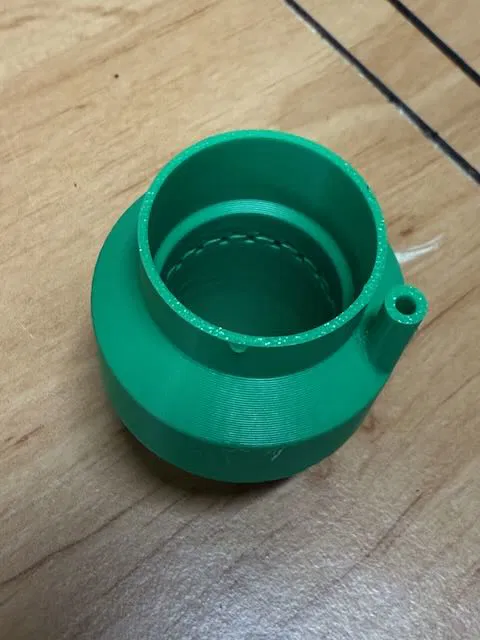

Vòng cổ air collar kiểu jet-lift này áp dụng các nguyên lý air-lift / jet-lift đã được kiểm chứng và rất hay dùng trong hệ lọc Matten và sponge, được tinh chỉnh riêng cho in 3D và nhu cầu DIY tại nhà.

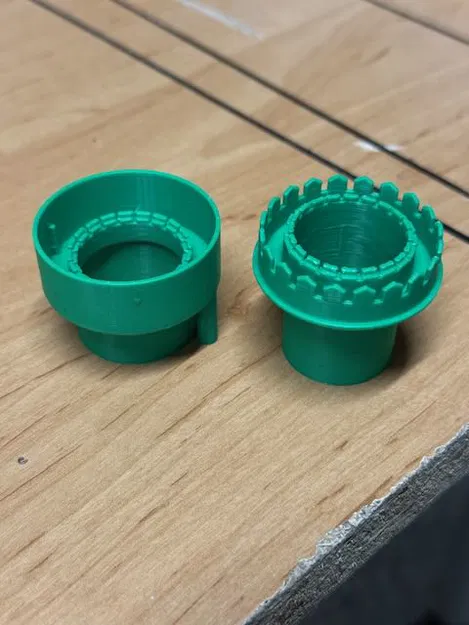

Thiết kế gồm 2 phần ăn khớp với nhau, cho phép bơm khí có kiểm soát vào ống uplift để tăng hiệu suất nâng nước so với cách dùng air stone hở hoặc khoan lỗ trên ống.

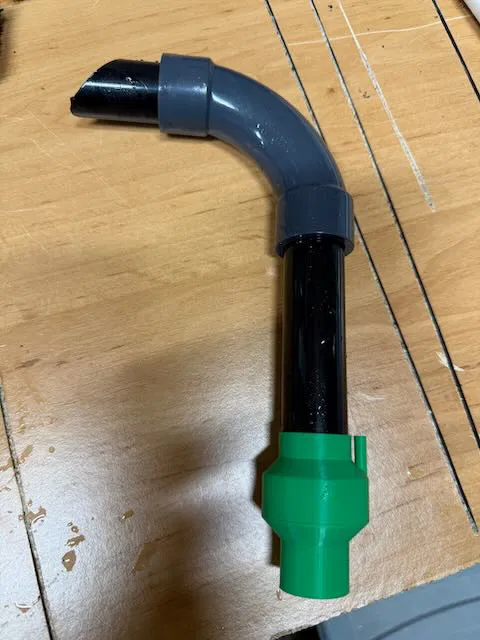

Để hoàn thiện, bạn cần thêm một đoạn ống PVC và một co PVC 90 độ loại swept bend.

Ưu điểm chính: thiết kế có thể tháo vệ sinh

Khác với nhiều jet-lift dạng một khối hoặc dán cố định, air collar này tháo ra được để vệ sinh.

Khi dùng hồ cá lâu dài, bộ phận injector trong ống uplift gần như chắc chắn sẽ bám:

• biofilm

• cặn mịn

• lớp nhớt vi khuẩn

Với thiết kế cố định hoặc dán keo, phần bám này rất khó làm sạch và theo thời gian sẽ làm giảm hiệu năng.
Thiết kế này có thể tháo rời hoàn toàn, xả/rửa, rồi lắp lại trong vài giây, khôi phục hiệu suất mà không cần dụng cụ hay dung môi.

Kích thước đi kèm

• Metric: PVC 20 mm, 25 mm

• Imperial (US): ½″, ¾″, 1″ Schedule 40 PVC

Các mẫu Imperial được dựng theo đường kính ngoài thực tế của ống, không phải kích thước inch danh nghĩa.

Độ khít và dung sai

• Thiết kế với khe hở đường kính 0.2 mm để lắp kiểu push-fit chắc tay

• Nên dùng với đầu ống sạch và đã gọt ba via

• Nếu bị chặt, vát nhẹ mép ống hoặc scale mẫu lên 100.5–101%

In 3D

• Không cần supports

• In theo orientation như file cung cấp

• PLA, PETG, hoặc ABS

• Layer height 0.2 mm là ổn

Model parametric

https://cad.onshape.com/documents/e9419f48ca0021a7934133ca/w/b7d26648933bbc1cc856192d/e/163ccc4c5bab467a50130a6e?renderMode=0&uiState=696ca83bc77ec749fac154cc

Có link model Onshape dạng parametric đầy đủ cho ai muốn:

• chỉnh kích thước ống

• thay dung sai

• chỉnh hình học (geometry)
