Bao băng đạn Race Double Stack: Canik Glock M&P CZ Sig Taurus USP9 Colt 2011
Race Mag Pouch double stack, chỉnh cant 0–70°, tối ưu cho ELS và Tek-Lok. Retention chỉnh bằng ốc M6, hỗ trợ in PETG/PLA và có hướng dẫn in, lắp ráp kèm BOM chi tiết cho bản single/double.
Mô tả

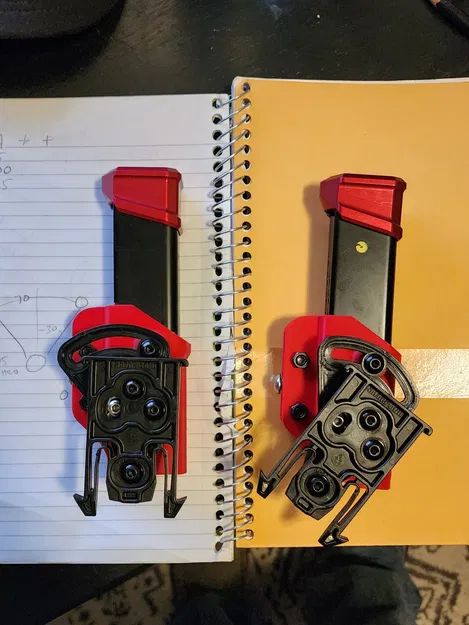

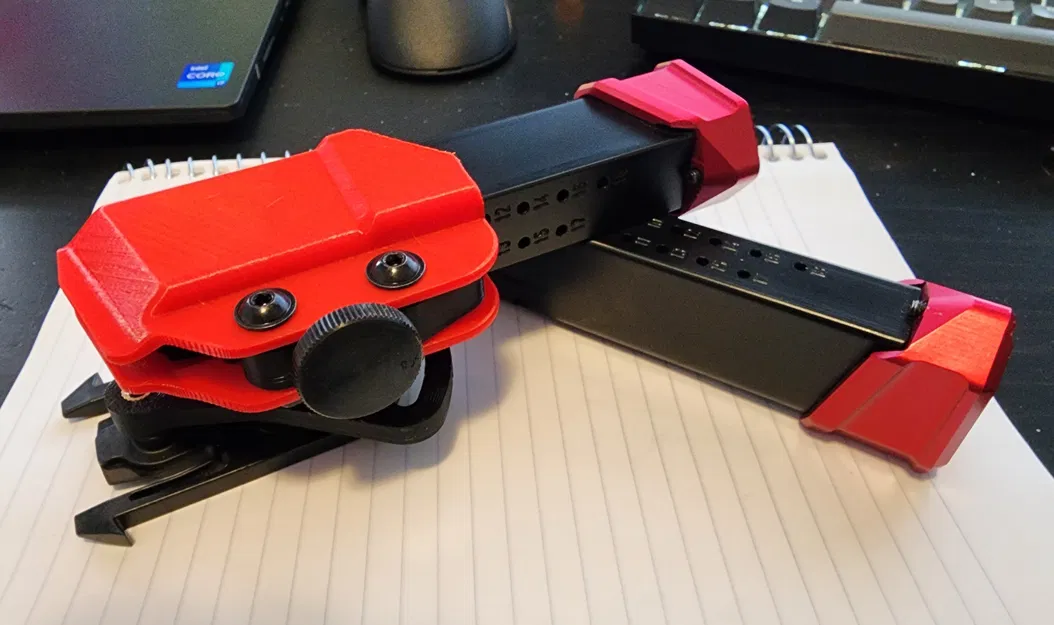

Bao đựng băng đạn double stack cho thao tác nạp tay trái. Thiết kế này dành để dùng với hệ gắn ELS và hiện cũng hỗ trợ hệ gắn Tek-Lok.
Nếu bạn có loại súng mà mình chưa có pouch tương ứng, bạn chỉ cần đo băng đạn bằng thước kẹp (LxW ở 3 vị trí khác nhau) rồi nhắn mình kích thước và model “pew” đó dùng cho súng nào. Mình sẽ up file STL cho nó sớm nhất có thể.
Tính năng

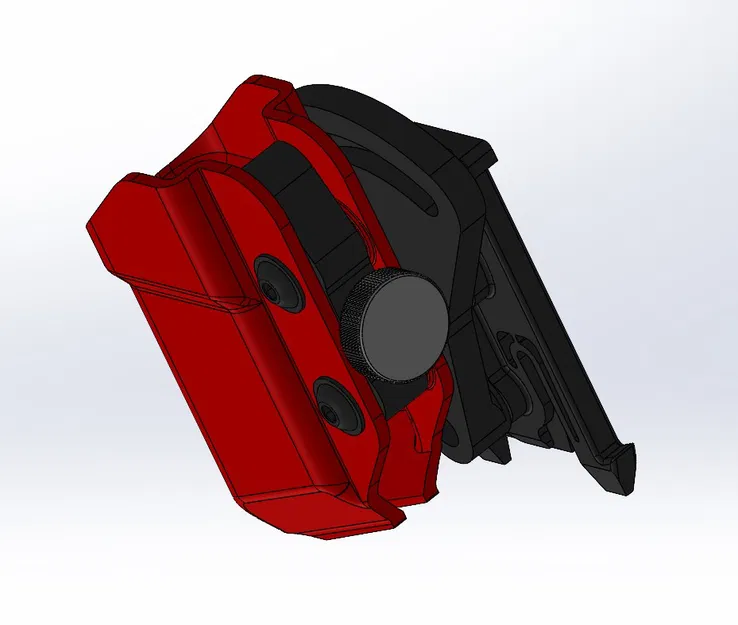

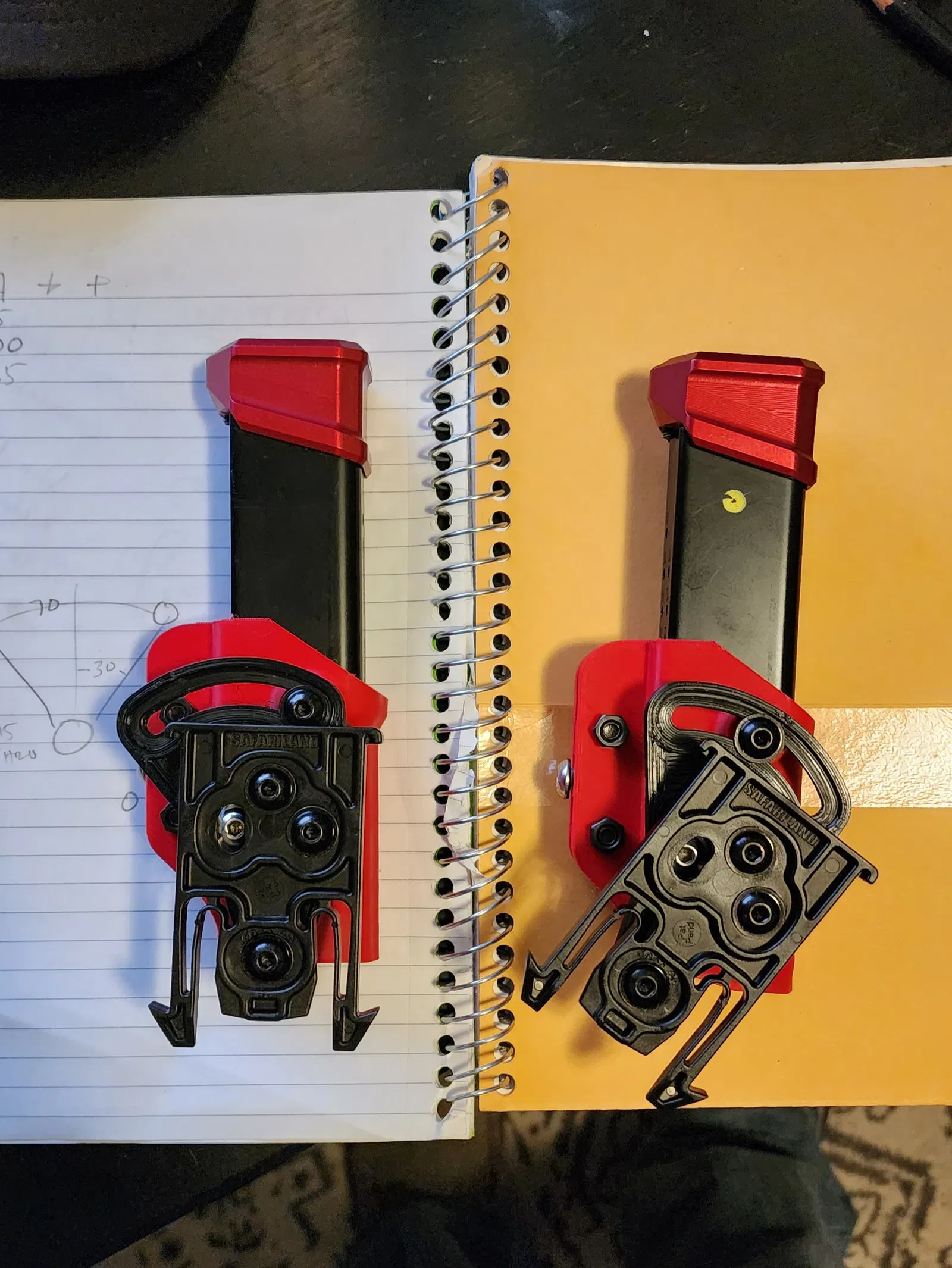

Cant chỉnh được từ 0 đến 70°

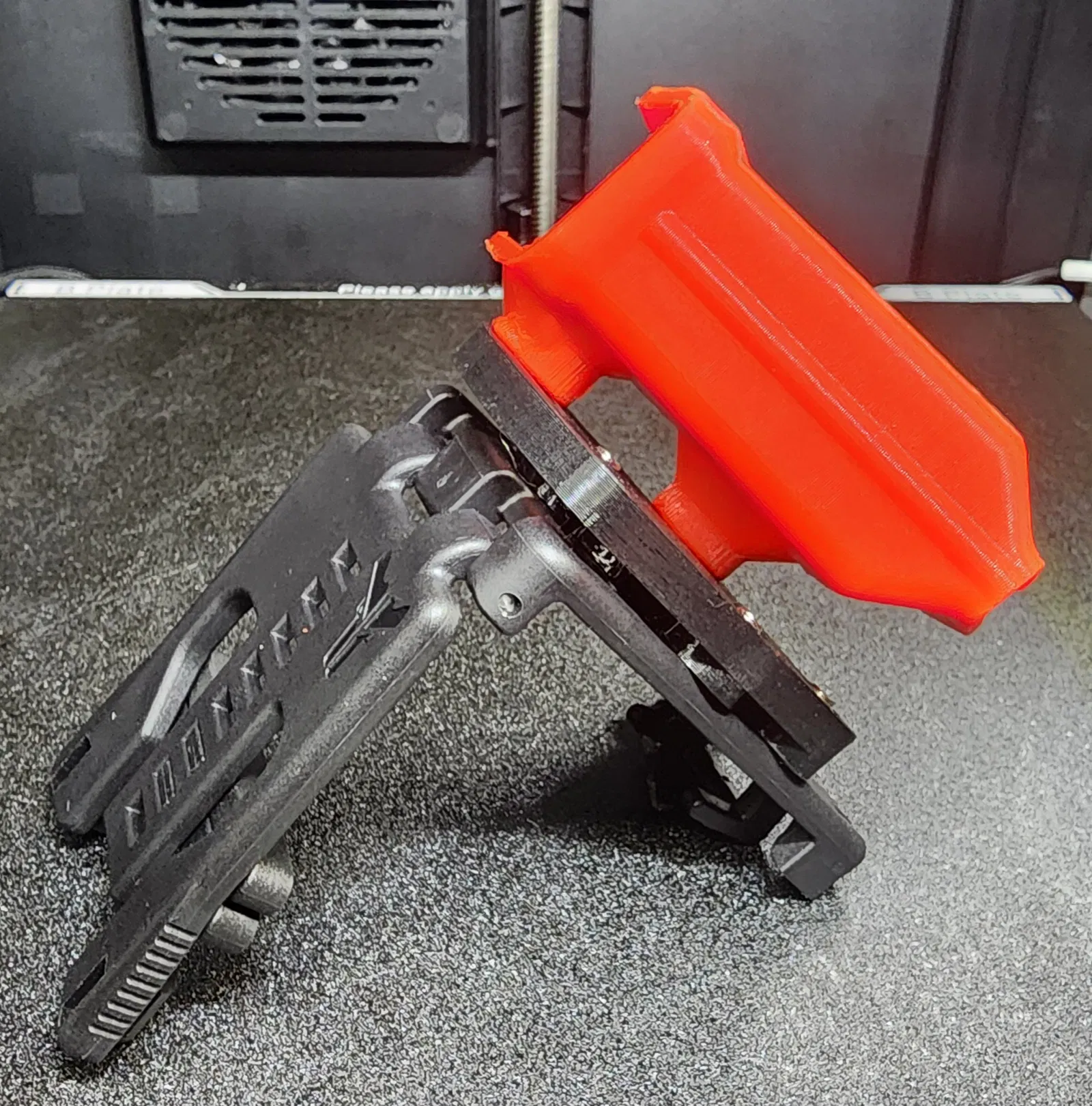

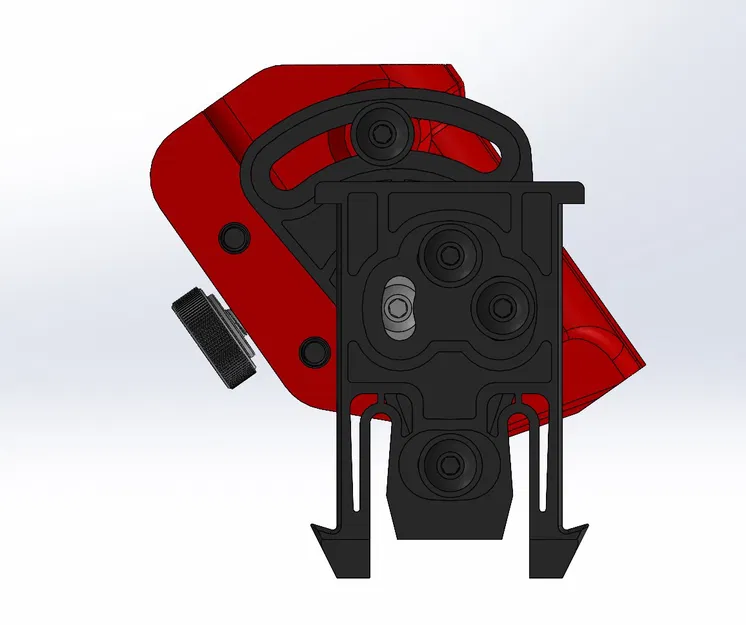

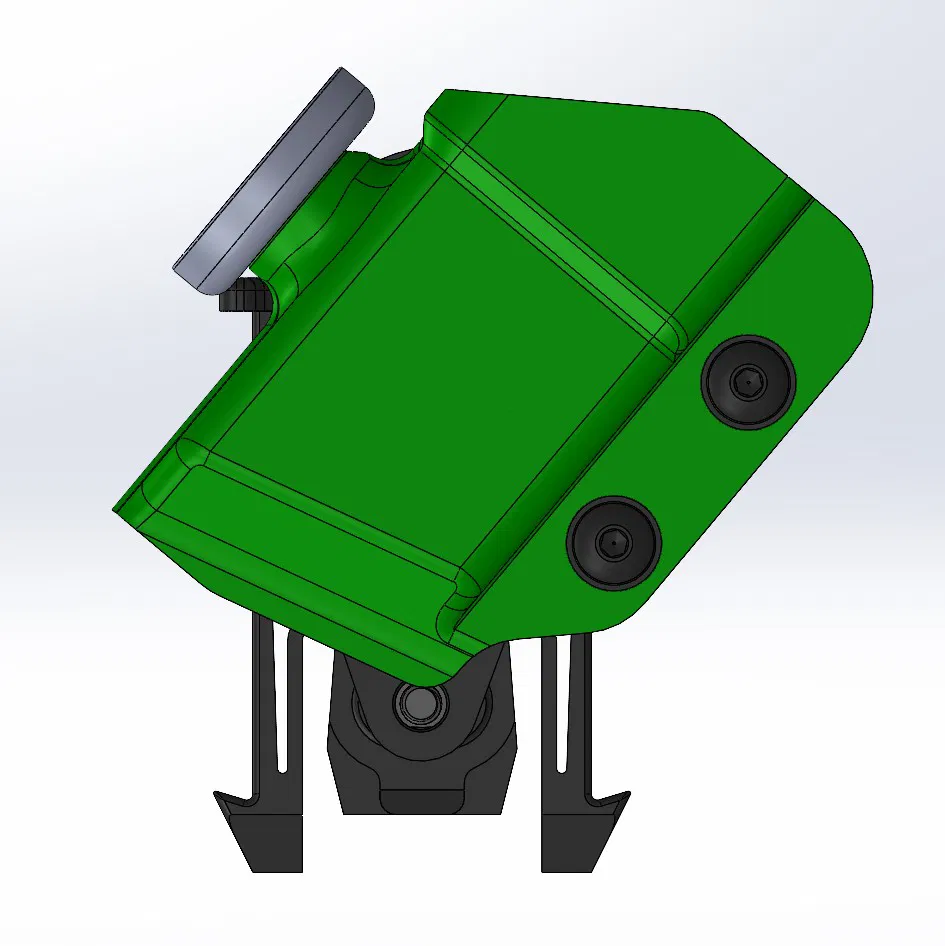

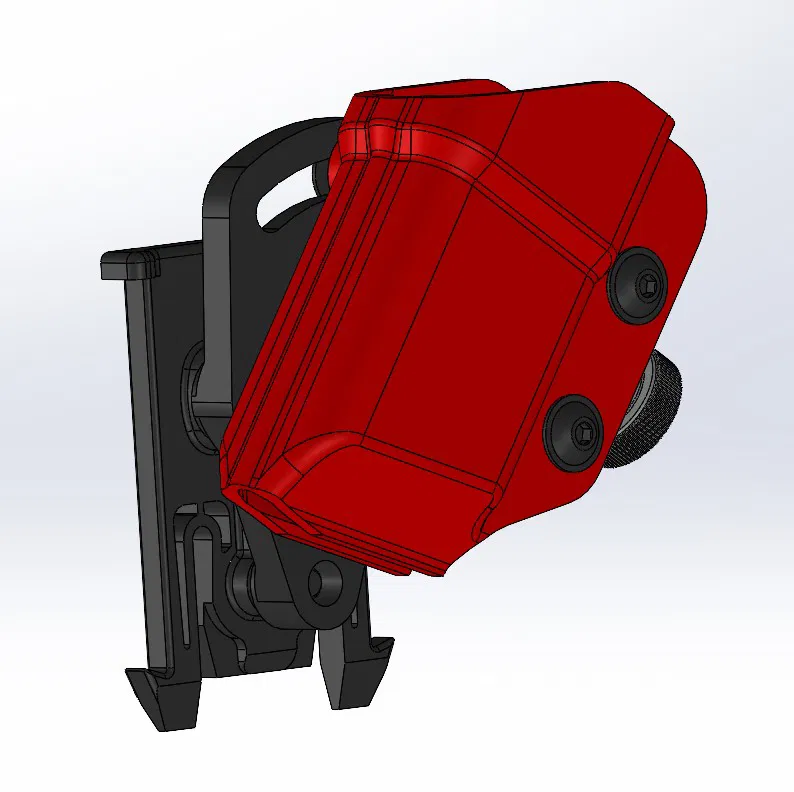

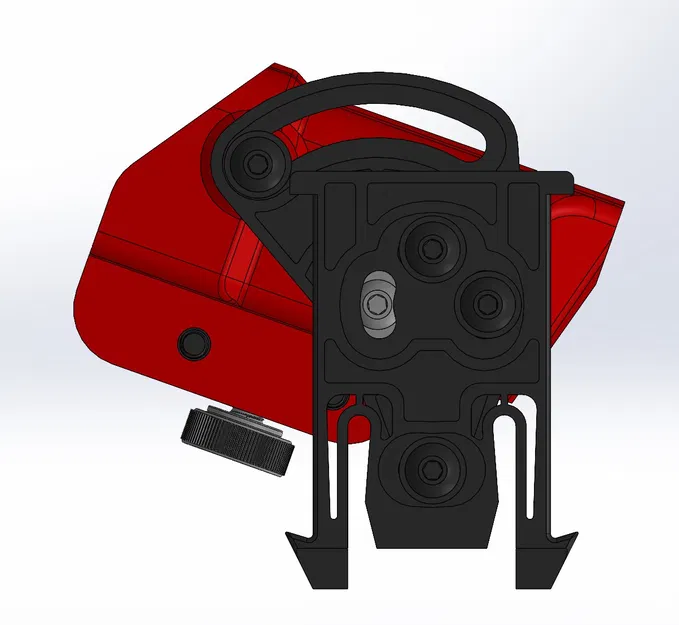

Bạn không cần tháo rời để chỉnh cant. Chỉ cần nới con ốc arc và ốc pivot (ốc pivot nằm phía sau lỗ gắn mount màu bạc như hình, bạn thao tác nó xuyên qua lỗ mount), chỉnh tới góc bạn muốn rồi siết lại.

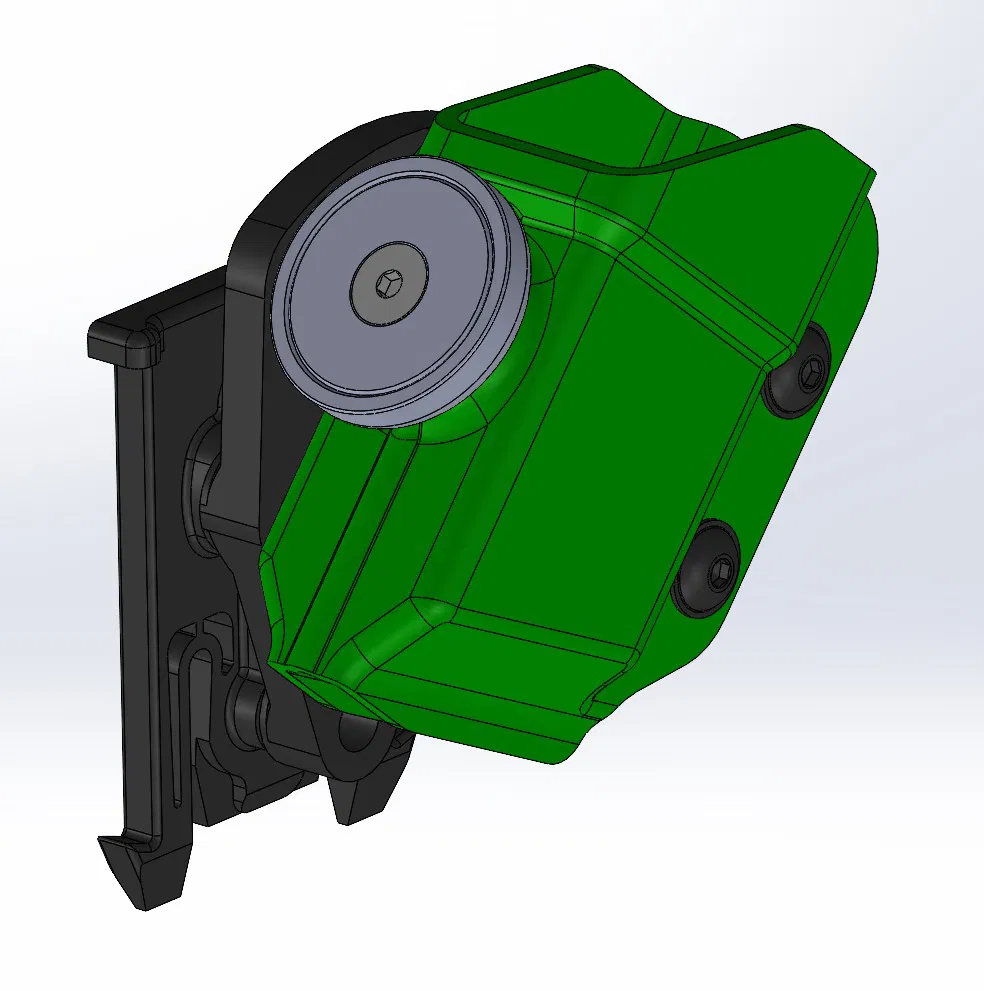

Độ giữ (retention) chỉnh bằng một con ốc M6 được giấu bên trong MRD.
Nếu bạn cần nạp tay phải thì chỉ cần mirror tấm angle plate và mag pouch trong slicer.
In pouch theo hướng lật ngược, đặt nghiêng theo angle, và bật supports.
Mình in với nozzle 0.6, layer height 0.24, wall count 6, top & bottom 5 lớp, infill 50% triangle cho tất cả các part.

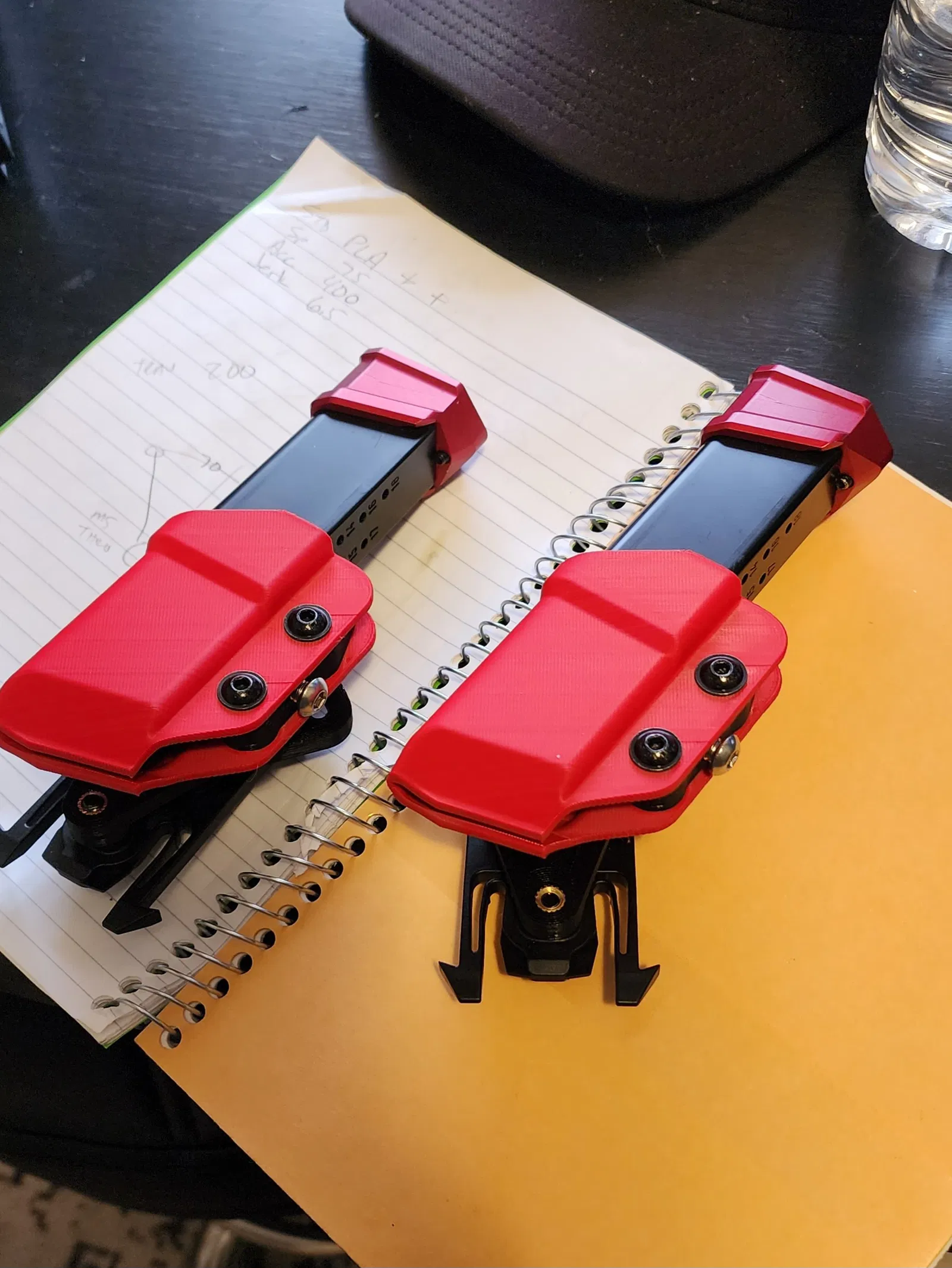

Mình in tất cả bằng PolyMaker PETG (một số prototype trong hình được in PLA; riêng MRD và Angle Plate là PETG và chạy rất ngon). Mình chưa dùng ELS bản in 3D bao giờ, mình chỉ model theo thiết kế lắp ráp.
BOM - Single Mag Pouch
(1 mỗi loại) part in - Mag pouch, MRD, Angle Plate ELS hoặc Tek-Lok
(5) Ốc low profile M5 x 12 cap screws.
Mình dùng loại này cho ngàm ELS
Đầu flanged buttonhead sẽ quá to so với counterbore trên Tek-Lok, bạn có thể dùng buttonhead thường; nhưng nếu muốn fit thật phẳng (flush) thì mình tìm được loại này
(5) Heat set insert M5 x 5.8 x 7.1 có lead-in
(2) Ốc M5 x 20 Flanged Button Head Cap Screws
(2) Đai ốc M5. Của mình lấy từ bộ assorted, chắc bạn cũng mua trên Amazon được. Truss nuts hoặc Chicago nuts nhìn sẽ đẹp hơn, nhưng do vị trí đặt đai ốc nên mình thấy dùng đai ốc lục giác thường cũng không phiền gì.
(1) Vít vặn tay M6 x 16 (Thumbscrew) (hoặc vít thường)
DIN 653 Steel Flat Knurled Thumb Screws, Blackened Finish | JW Winco Standard Parts

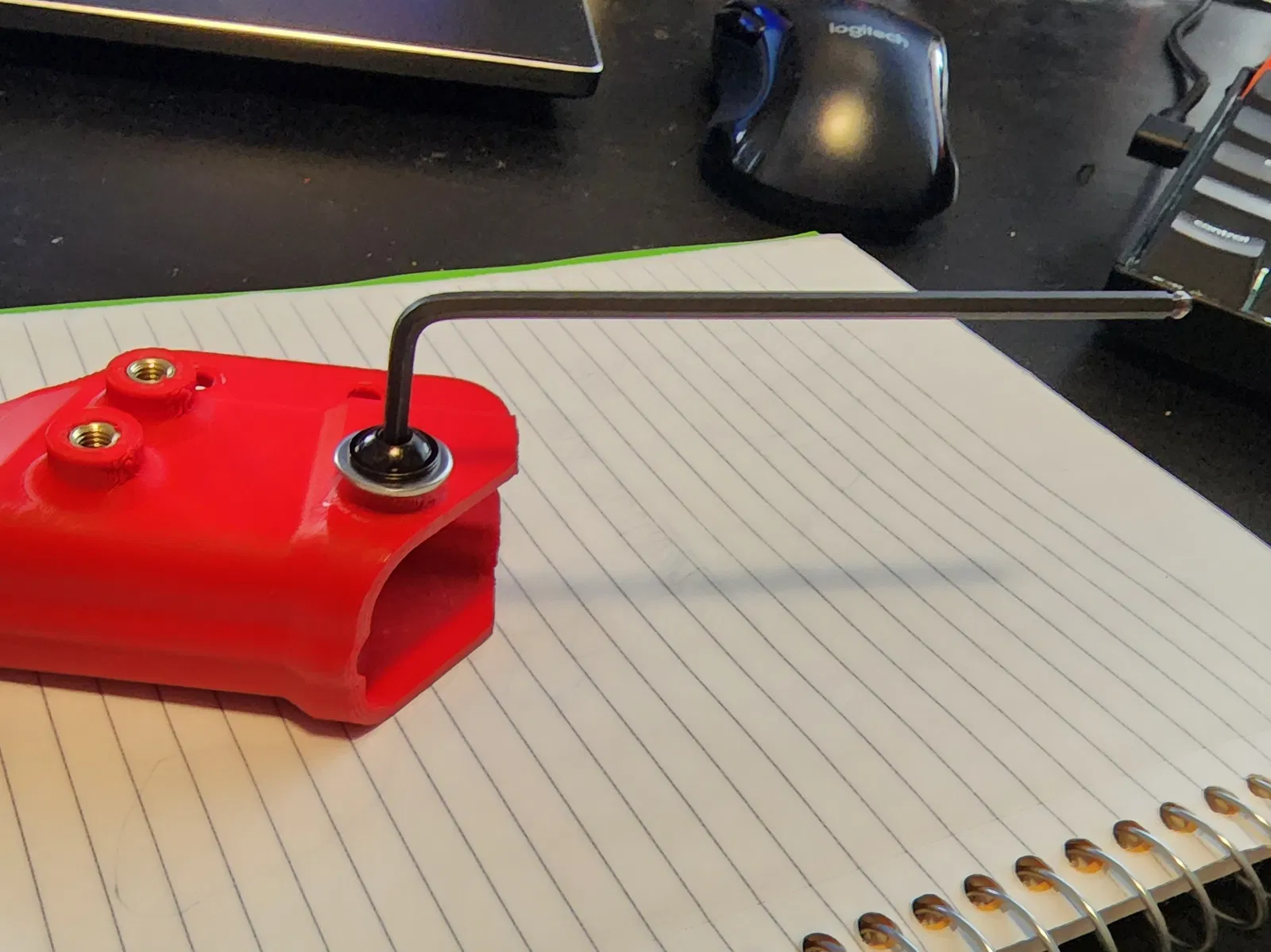

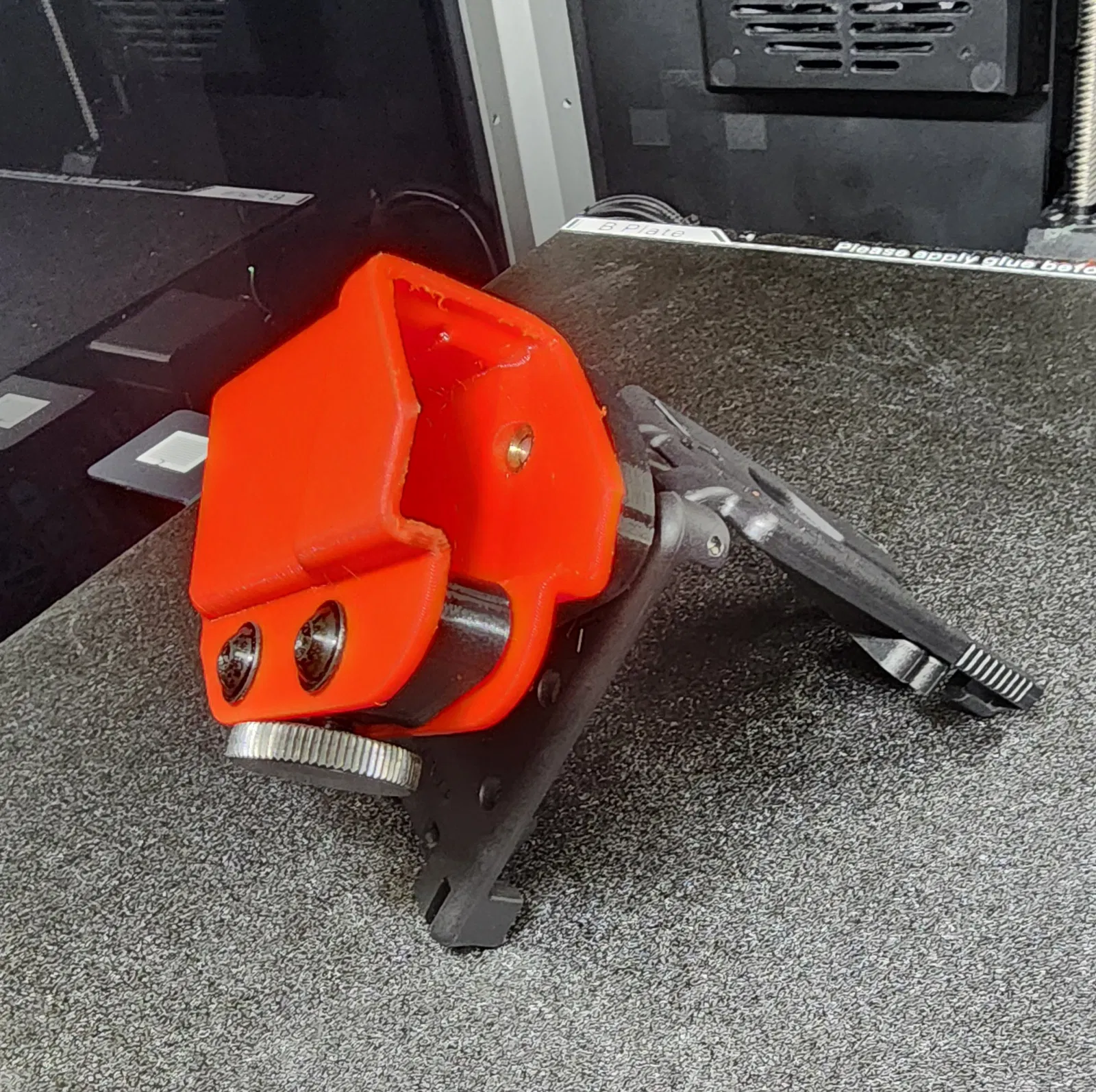

Về heat set inserts: mình chỉ dùng loại heat set có lead-in, và với loại này thì bạn cần ép từ mặt sau của part. Bạn không thể đưa mỏ hàn vào mặt sau các lỗ trên mag pouch, nên mình làm lỗ theo kiểu interference fit “hơi hơn khít” và tạo một bậc (step) ở cuối lỗ. Vì vậy bạn sẽ cần kìm mũi nhọn (needle nose pliers), đặt đầu lead-in của heat set vào lỗ từ BÊN TRONG mag pouch, sau đó ở bên ngoài bạn đặt long đền (washer) và ốc M5 rồi siết dần xuống cho tới khi đuôi heat set nằm lọt hẳn và không cấn gì ở bên trong. Không lâu đâu, và bất ngờ là nó bám RẤT chắc. Mag pouch trong hình là bản prototype nên mới có lỗ thứ 3.

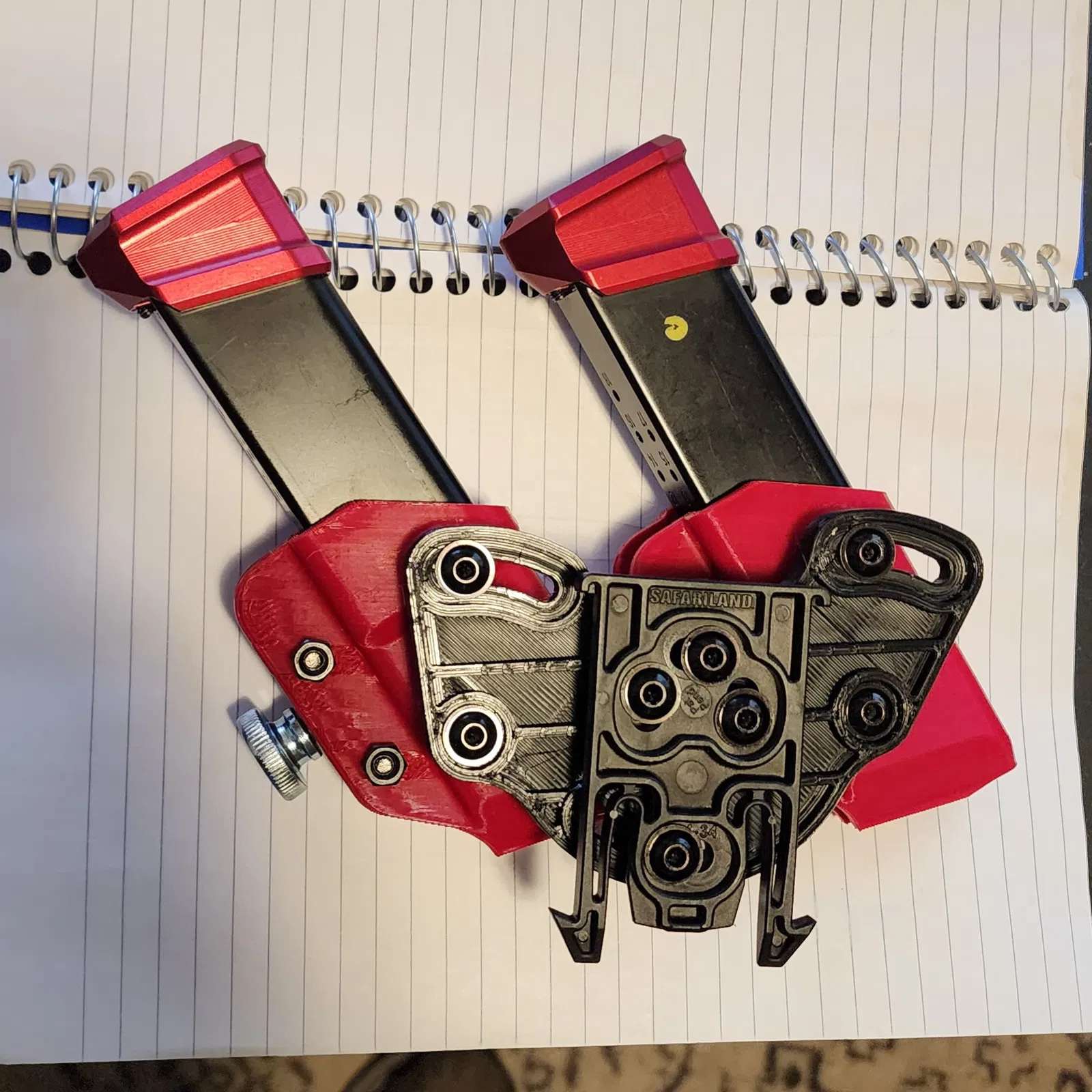

BOM - Double Mag Pouch for ELS

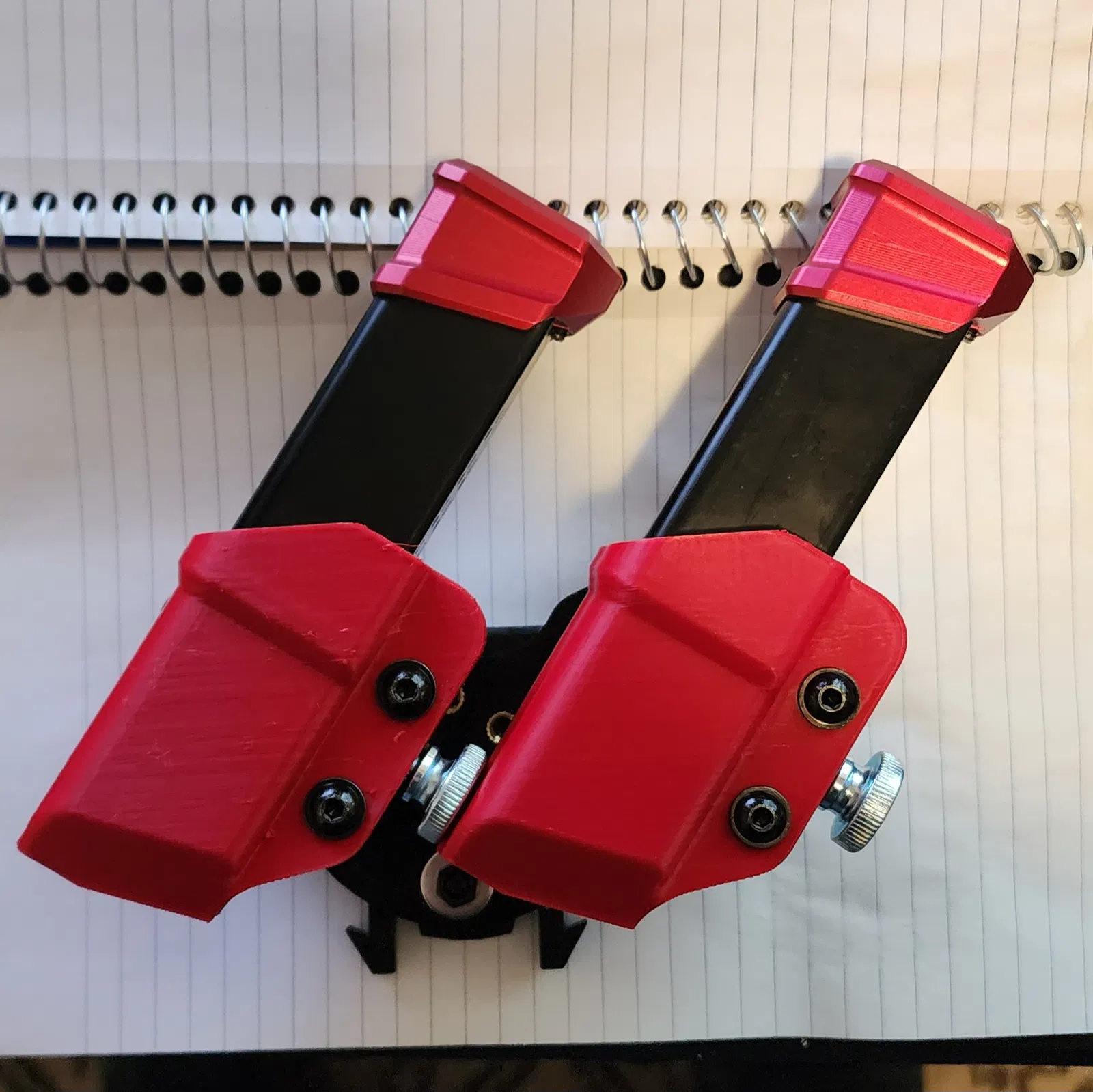

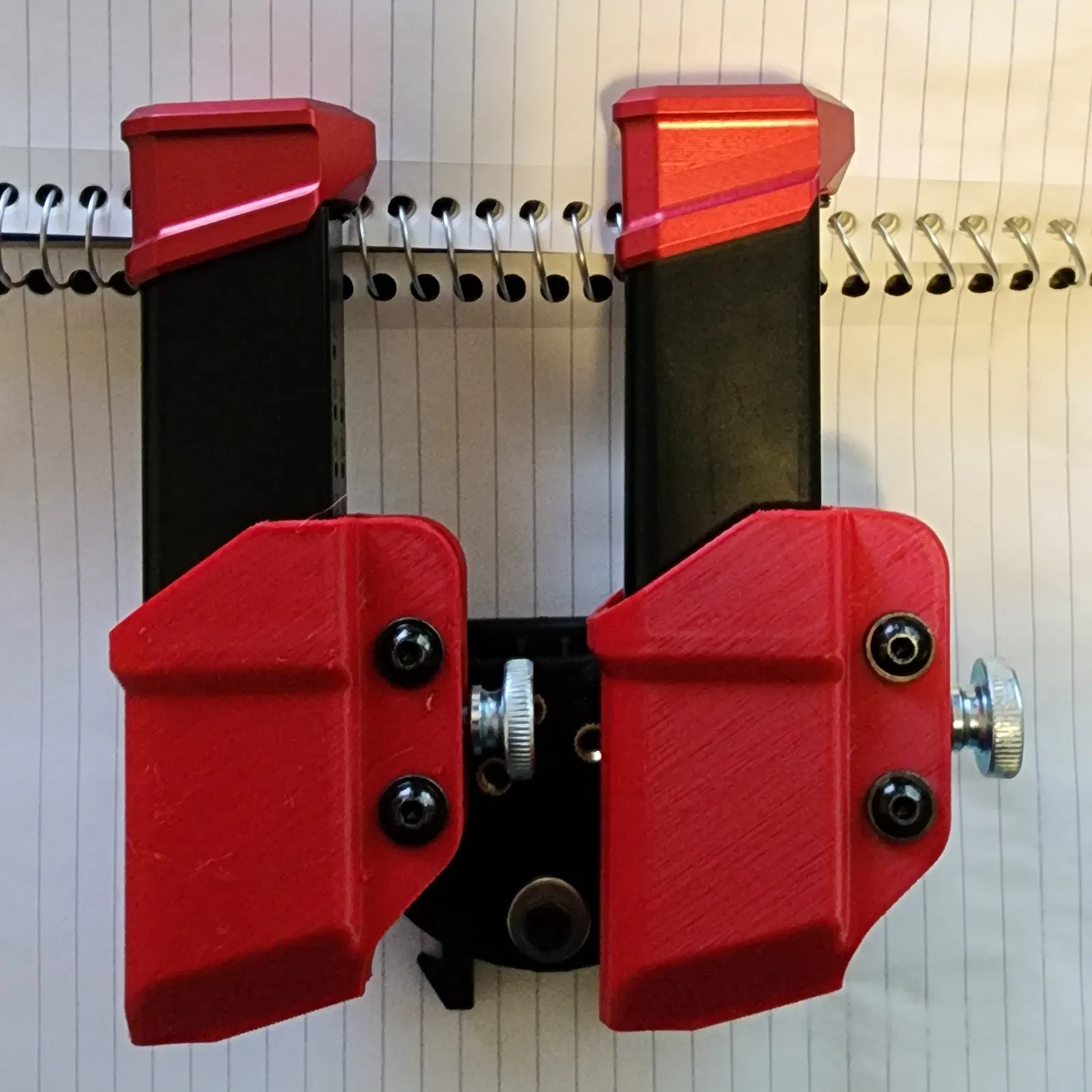

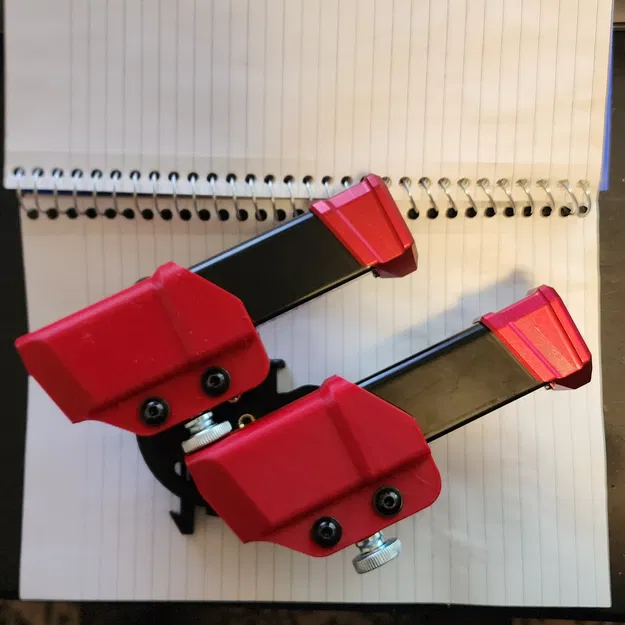

(2) Mag Pouch, (2) MRD, (1) ETCropDuster Plate
(7) Ốc M5 x 12 Flanged Button Head Cap Screws
(7) Heat set insert M5 x 7 x 8 hoặc M5 x 5.8 x 7.1 có lead-in
(5) Ốc M5 x 20 Flanged Button Head Cap Screws
(5) Đai ốc M5. Của mình lấy từ bộ assorted, chắc bạn cũng mua trên Amazon được. Truss nuts hoặc Chicago nuts nhìn sẽ đẹp hơn, nhưng do vị trí đặt đai ốc nên mình thấy dùng đai ốc lục giác thường cũng không phiền gì.
(2) Vít vặn tay M6 x 16 (Thumbscrew) (hoặc vít thường) DIN 653 Steel Flat Knurled Thumb Screws, Blackened Finish | JW Winco Standard Parts
(1) Long đền phẳng M5 loại oversize (có thể in)
BOM - Double Mag Pouch for Tek-Lok

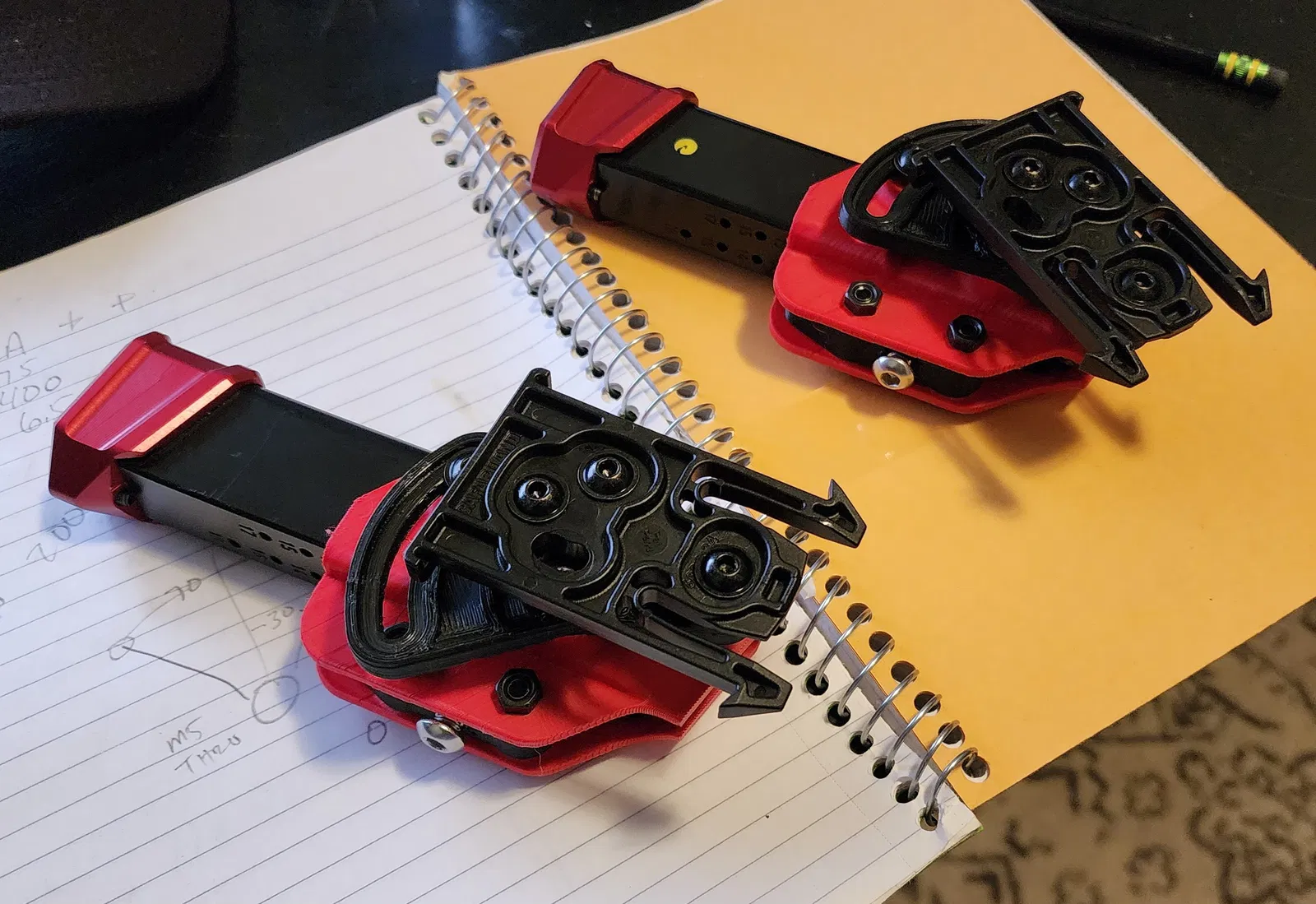

(2) Mag Pouch, (2) MRD, (1) - Remixed bởi @Micha_196828
(7) Ốc M5 x 12 Flanged Button Head Cap Screws
(7) Heat set insert M5 x 7 x 8 hoặc M5 x 5.8 x 7.1 có lead-in
(5) Ốc M5 x 20 Flanged Button Head Cap Screws
(5) Đai ốc M5. Của mình lấy từ bộ assorted, chắc bạn cũng mua trên Amazon được. Truss nuts hoặc Chicago nuts nhìn sẽ đẹp hơn, nhưng do vị trí đặt đai ốc nên mình thấy dùng đai ốc lục giác thường cũng không phiền gì.
(2) Vít vặn tay M6 x 16 (Thumbscrew) (hoặc vít thường) DIN 653 Steel Flat Knurled Thumb Screws, Blackened Finish | JW Winco Standard Parts
Update 11252024
- Thêm Mag Pouch cho Glock 20/21
Update 10182024
- Thêm Sig mag pouch có gắn Magnet
Update 06192024
- Thêm mag pouch kiểu 2011

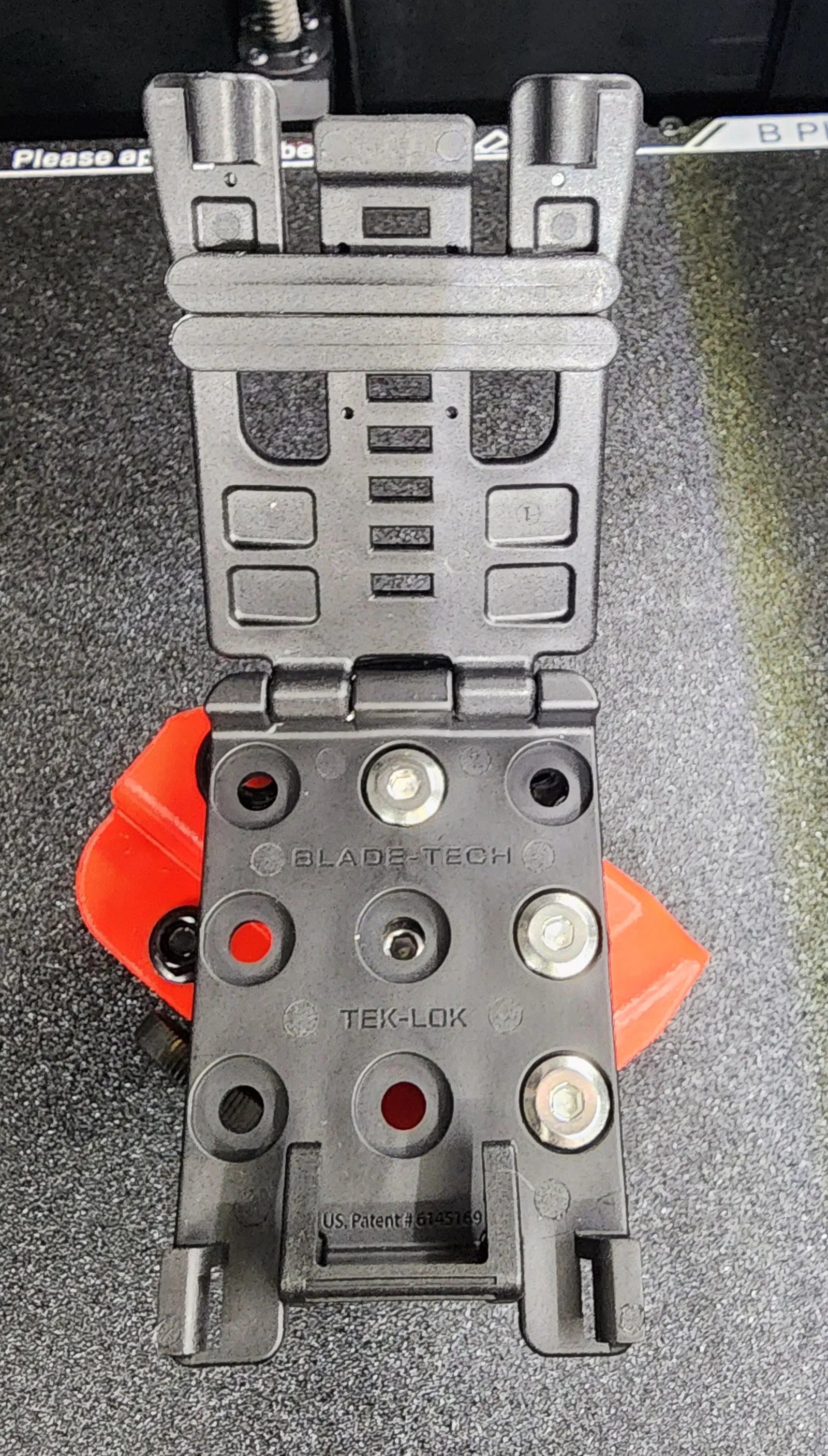

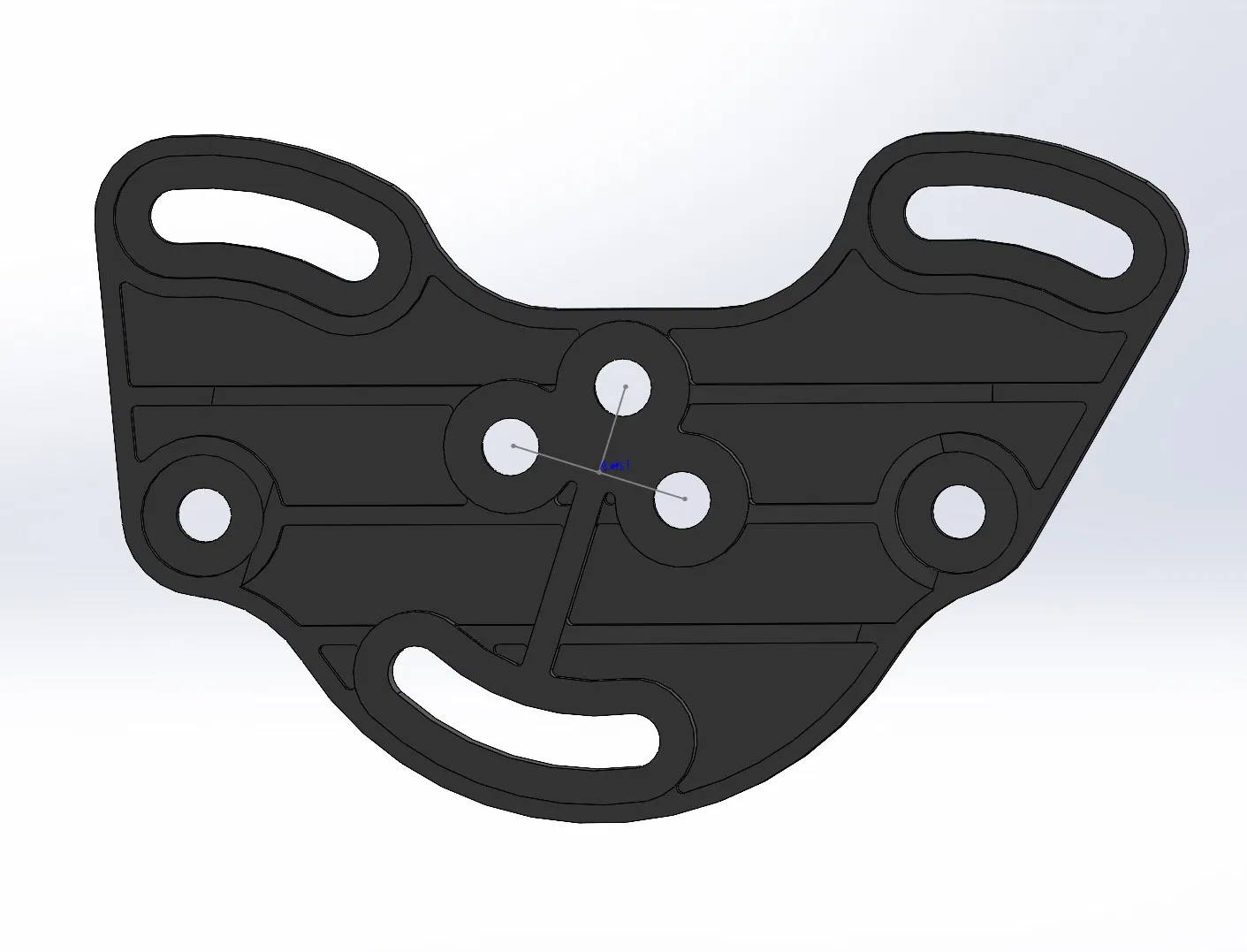

- Thêm Tek-Lok Angle Adjust Plate
Update 02252024
- Thêm Colt SMG Mag Pouch
Update 05042023
- Thêm Sig P220/P365 Mag Pouch
- Thêm Taurus G3 Mag Pouch
- Thêm kích thước trong phần file notes. Nếu part của bạn không có trong danh sách, bạn có thể đo và tìm cái tương thích theo dung sai kích thước này: (L +/- 0.75mm) và (W +/- 0.25mm). Nếu băng đạn của bạn nằm trong khoảng đó thì sẽ dùng rất ổn.
Update 04242023
- Thêm Glock Mag có gắn Magnet
- Thêm Canik Mag có gắn Magnet

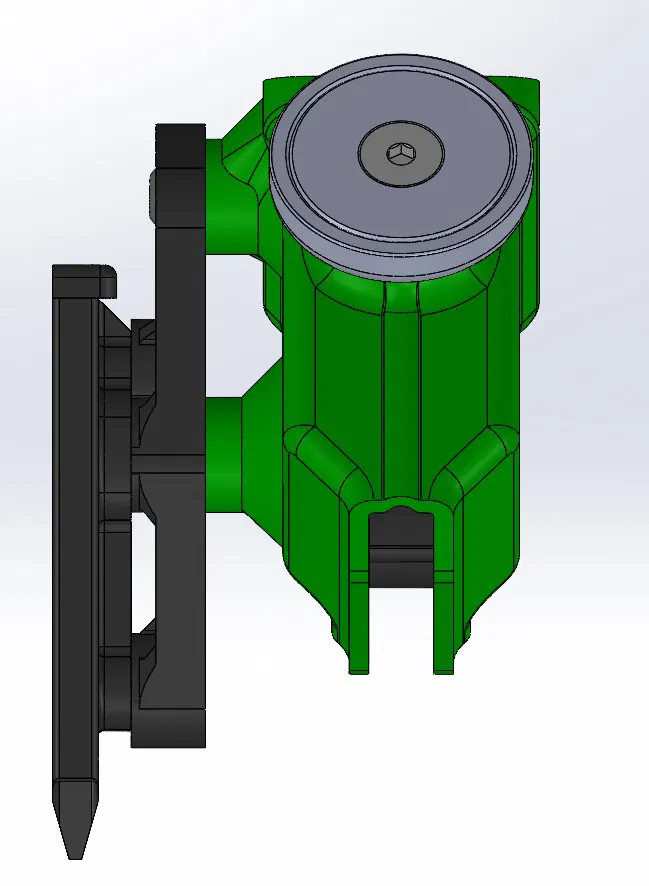

- Cần magnet có lỗ lớn hơn 5mm, ốc M5 x 12 flat head và cùng loại M5 insert dùng cho các chỗ khác. Nhớ kiểm tra kích thước magnet trước khi đặt mua vì mình thấy nhiều cái lỗ nhỏ hơn 5mm hoặc không ghi kích thước. Mình tìm được cái này trên Amazon: Neosmuk Magnets, 130lb Super Strong Round Magnet with Hole in The Center for Mounting, Heavy Duty Neodymium Cup Magnet with Screw for Wall, Rare Earth Magnets Round Base Disc Magnet: Amazon.com: Industrial & Scientific và loại ốc này MonsterBolts - M5 x 12mm Flat Head Socket Cap Screws, DIN 7991, Stainless Steel, 50 Pack: Amazon.com: Industrial & Scientific
Update 04052023
- Thêm link cho Low Profile Thumb Screws
Update 01122023
- Thêm ETCropDuster Plate để chạy double mag pouches. Chỉnh cant 35° ở ELS và thêm 35° ở plate, tổng cộng 70°
- Thêm Glock G17 mag pouch
- Thêm Smith Wesson M&P 9mm mag pouch
Update 01132023
- Thêm chamfer phía trong pouch quanh các lỗ heat set insert
- Làm lỗ heat set insert to hơn một chút
- Thêm Canik Mag Pouch V2
Update 01152023
- Nhận góp ý về việc ELS không vừa (quá khít). Đã update model.
- Thêm CZ Mag Pouch
