Kính mát DIY cho tròng Oakley Holbrook (Sunglasses/Sonnenbrille)

Mô tả

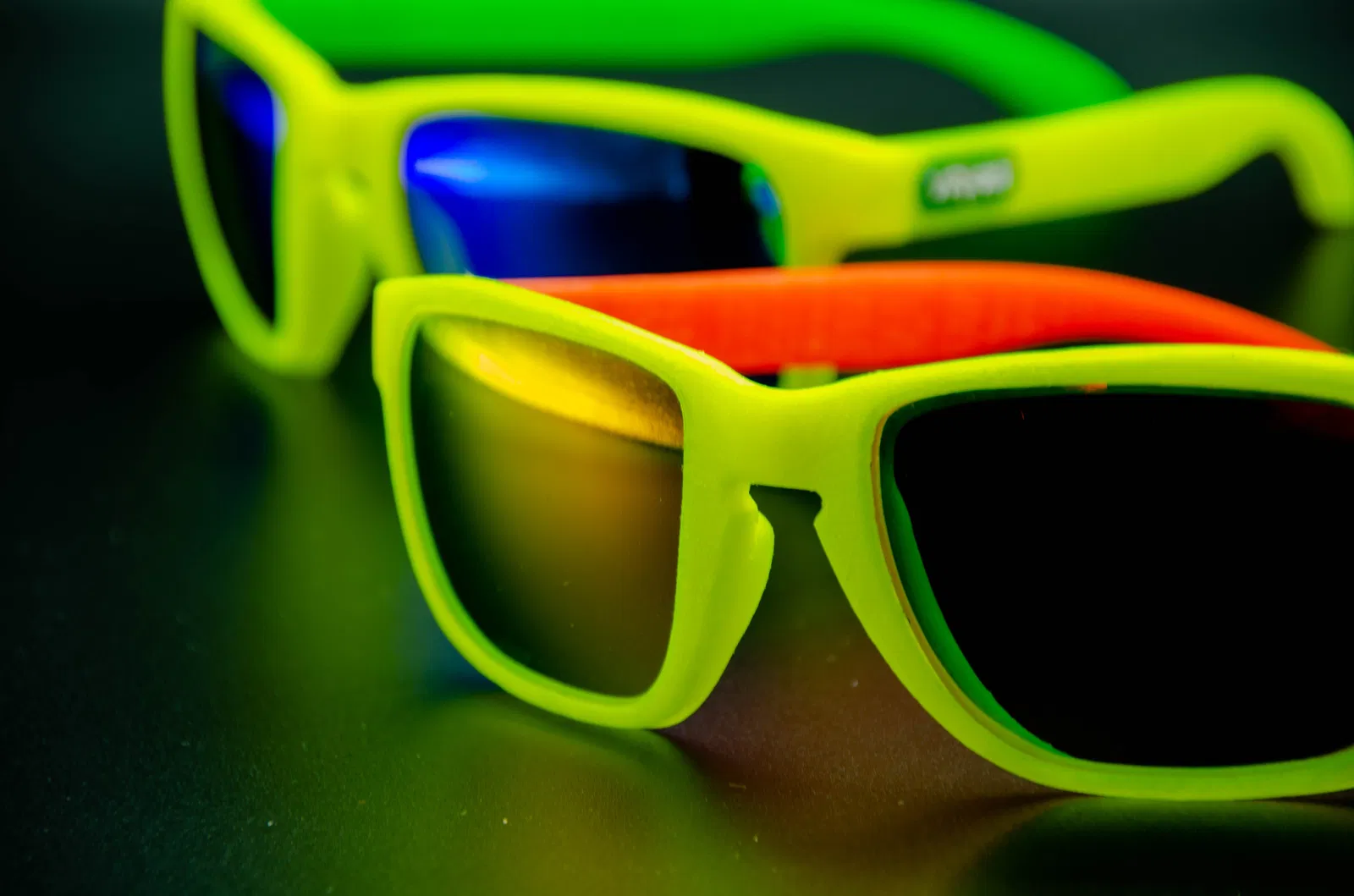

Mình thiết kế mẫu kính mát này vài năm trước, sau khi cặp kính (Oakley Holbrook) của mình bị bể lúc đi mountain bike. Mục tiêu là tái sử dụng tròng kính và có một cái gọng giá rẻ, để nếu bị hư thì thay thế dễ dàng và ít tốn kém.

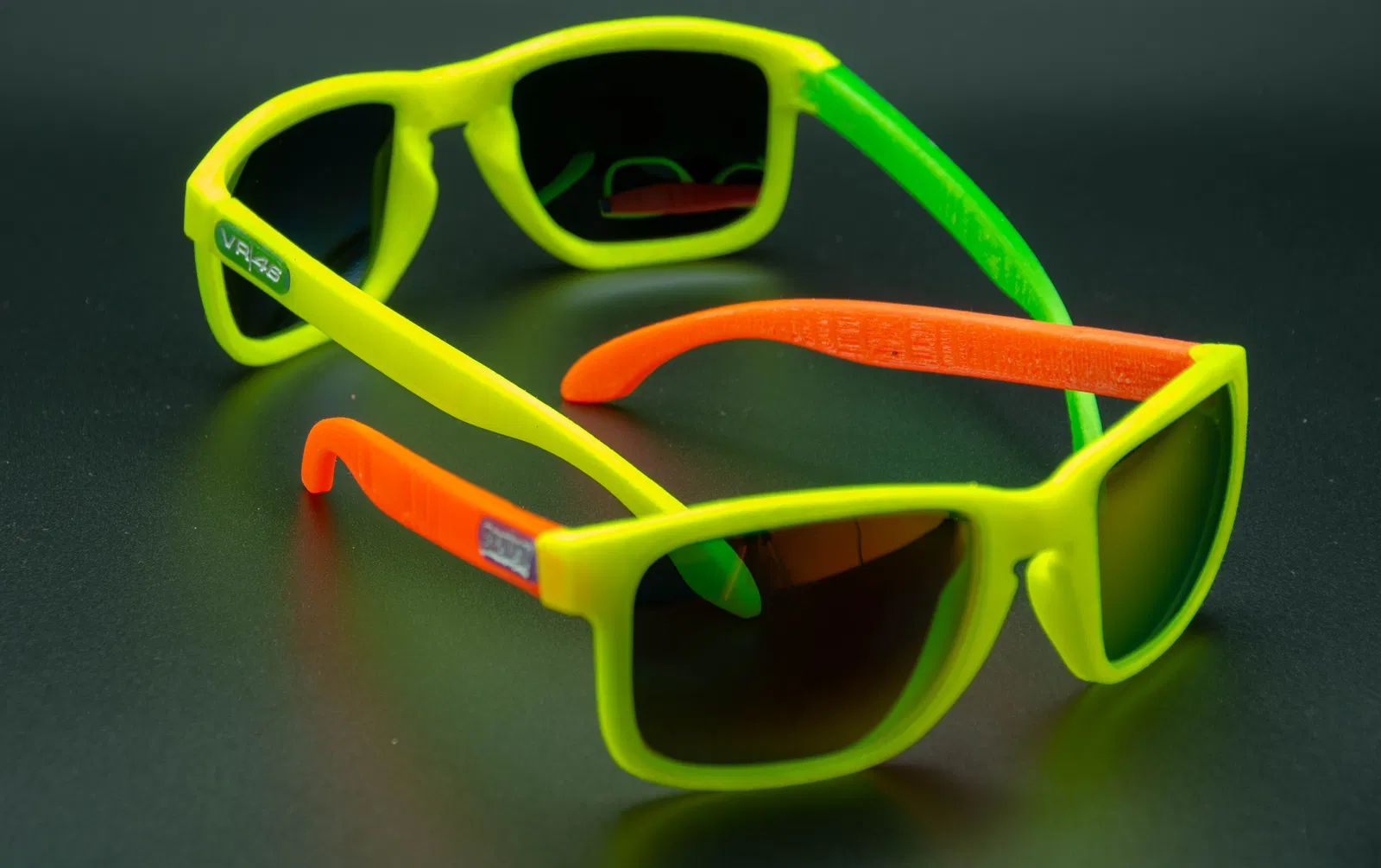

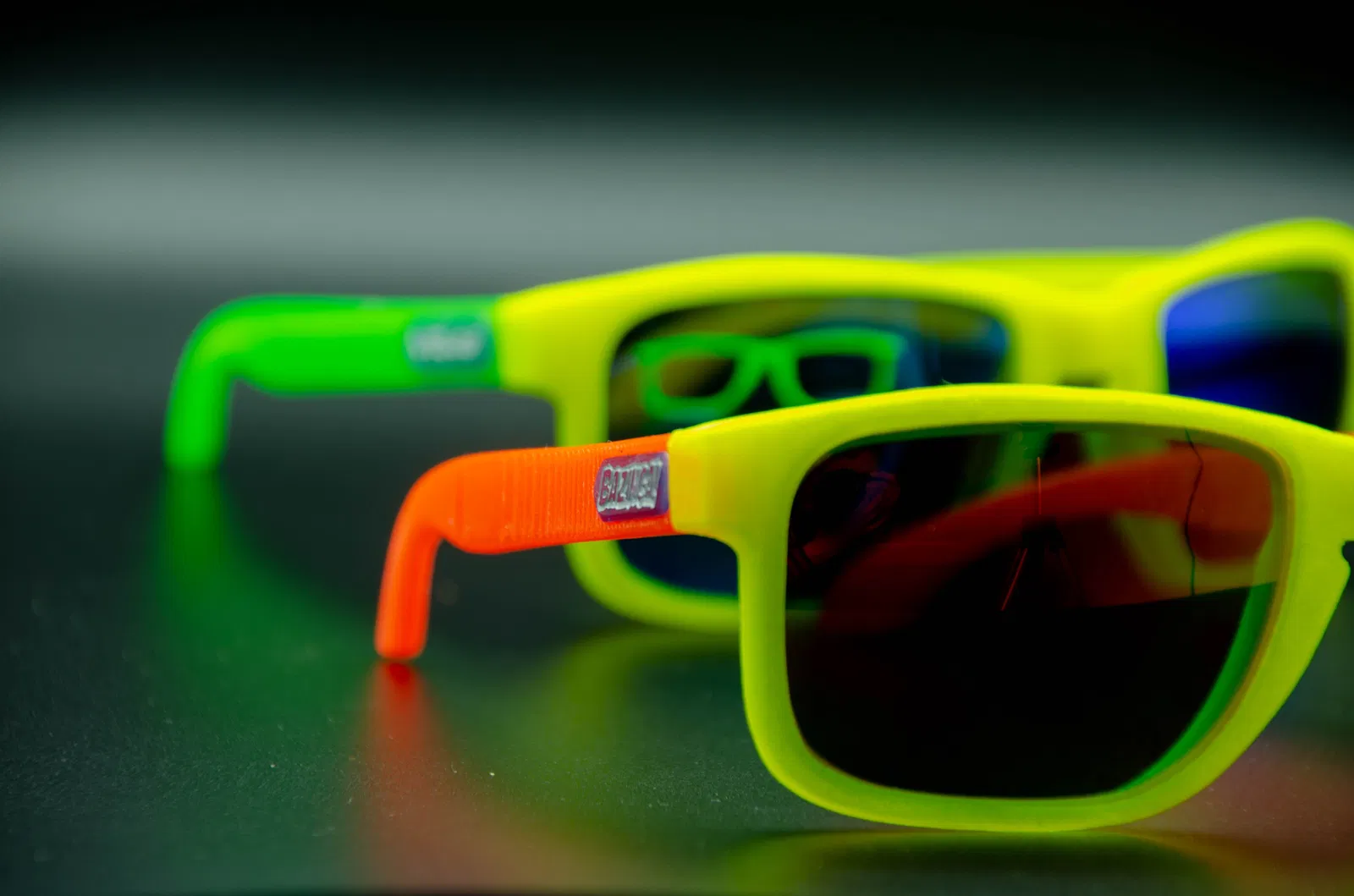

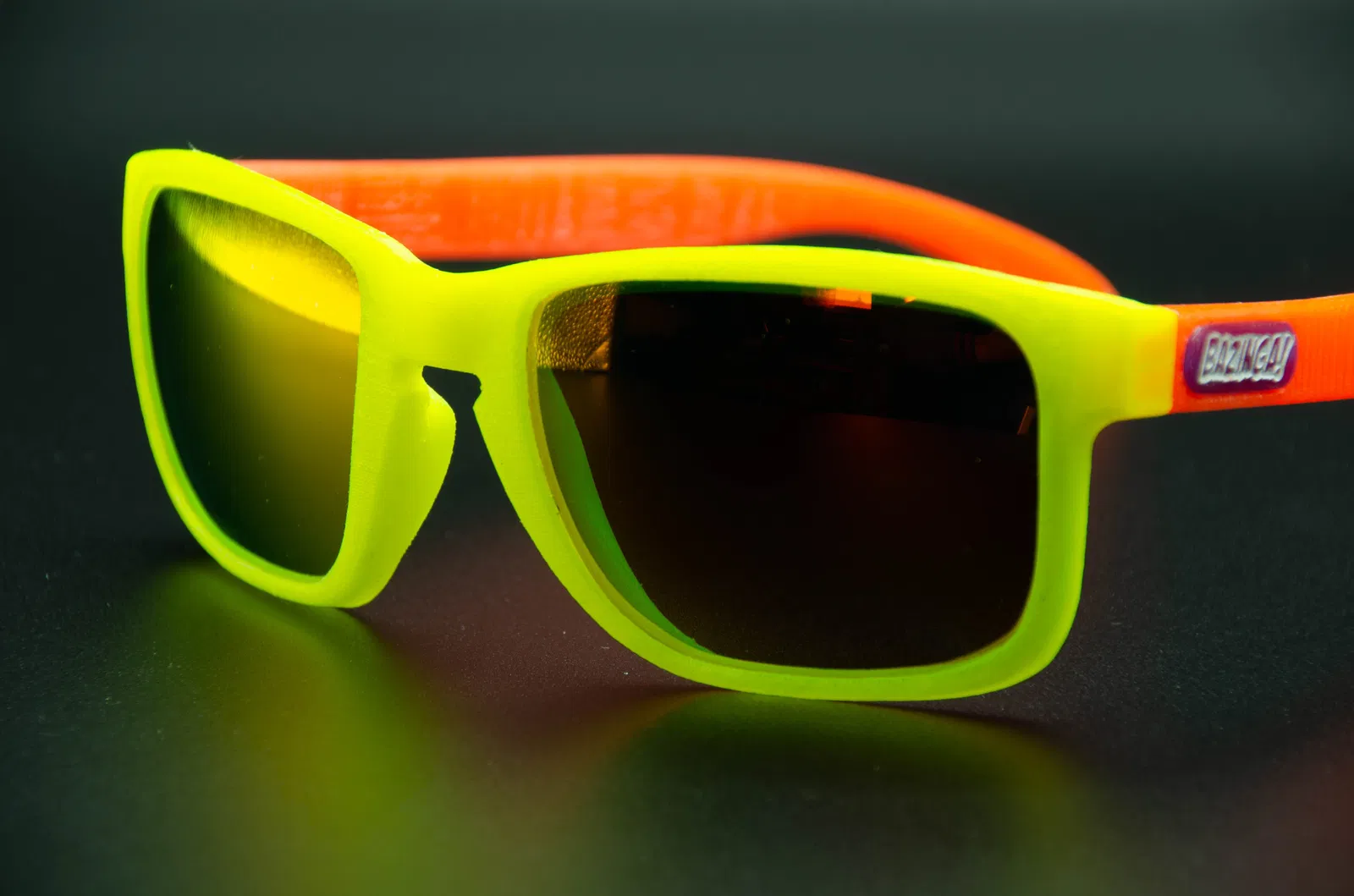

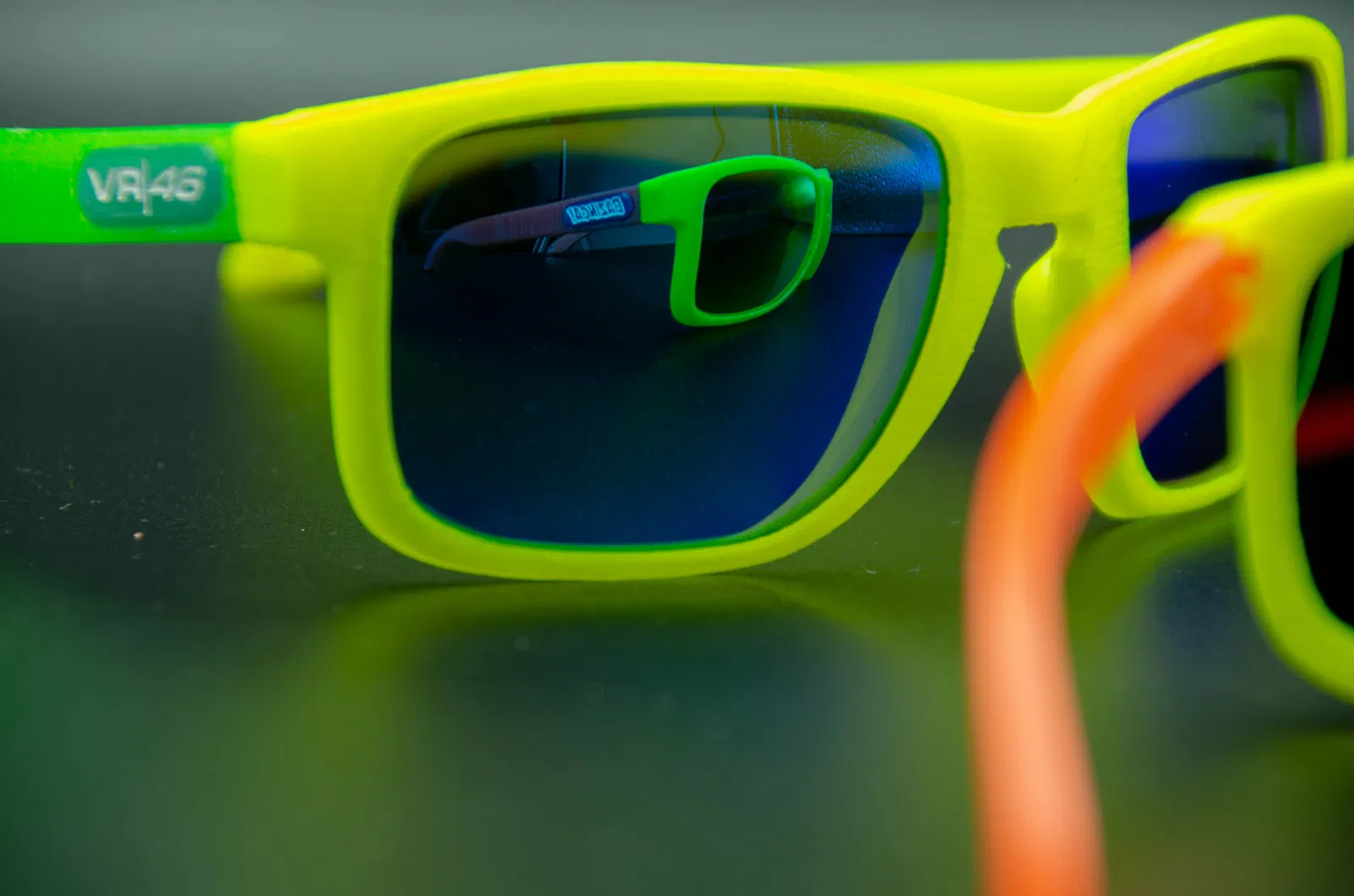

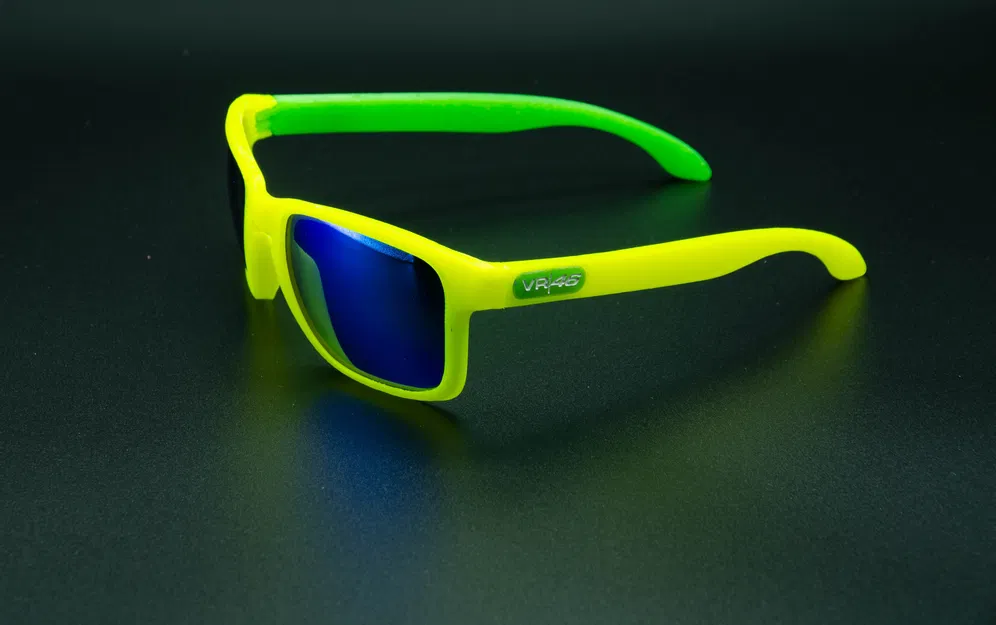

Vì mình quá ấn tượng với khả năng tùy biến, mình làm thêm các càng kính (temples) có thể tùy chỉnh bằng logo. Mình có kèm logo “Bazinga” của mình như ví dụ. Bạn có thể dùng đó làm nền để tạo logo riêng cho kính, hoặc dùng càng trơn không logo.

Mình cố ý bỏ qua các bản lề và chi tiết phụ khác vì muốn lắp kính mà không cần dụng cụ. Nhờ vậy bạn có thể thay thế từng phần mà không cần đồ nghề, kể cả khi đang đi ngoài đường. Chỉ cần cắm càng kính vào gọng; chúng sẽ “click” vào đúng vị trí và, với thiết lập máy in phù hợp, lực căng sẽ đủ để càng không tự bung ra (khi đang gập lại).

Gọng được thiết kế để lắp tròng Oakley Holbrook. Tuy nhiên, mình cũng thử nhiều loại tròng aftermarket và chúng hoạt động rất ổn với mình (có thể tìm trên eBay hoặc AliExpress – bạn tự thử giúp nha).

Khuyến nghị vật liệu, cài đặt và support (hậu xử lý):

Hình ảnh bên dưới cho thấy tư thế đặt mẫu gợi ý khi in. Để đạt độ bền tối đa, phần càng và gọng nên được in ở vị trí tương tự như minh họa:

Về vật liệu, mình khuyên dùng PETG (tối thiểu), vì kính có thể bị để trong xe hơi vào mùa hè. Thử nghiệm với ASA và ASA-X (CR3D) cho thấy ASA tuy có khả năng kháng UV tốt nên về lý thuyết là vật liệu phù hợp, nhưng bản in của mình lại khá giòn và không đủ chắc. Dù đã calibrate filament, mình chỉ có thể lắp tròng khi scale model khoảng 1% (X, Y, Z). Vật liệu có độ bền cao hơn tất nhiên sẽ “nâng cấp” độ bền, giúp kính trâu hơn. Do cần support, mình gợi ý chà nhám nhẹ một số bề mặt để đeo êm hơn. Tùy vật liệu, bạn cũng có thể làm mịn bằng hóa chất (ví dụ khi dùng ABS).

Một cách khác để giảm công đoạn hoàn thiện là in các lớp support interface bằng PLA (nếu vật liệu chính là PETG), như hình (cam = PETG, đen = PLA). PLA không bám dính với PETG nên tháo ra rất dễ (xem hướng dẫn: https://www.youtube.com/watch?v=Matf1Mna2zI).

Khi in, mình khuyên layer height 0.2mm hoặc nhỏ hơn. Dùng ít nhất 2 lớp cho wall loops, và mình luôn in top & bottom shells 5 lớp. Dùng gyroid infill (bền hơn grid) hoặc in 100% infill.

Lắp ráp các chi tiết

Khi in xong gọng, cần gỡ sạch toàn bộ support. Đặc biệt ở khu vực đặt tròng kính, tuyệt đối không để lại cặn support. Các cạnh sắc nên được mài/bo nhẹ ở bước này để tăng độ thoải mái khi đeo.

Khi chọn tròng, lưu ý tròng zin (Y.) dày hơn một chút như trong ảnh. Mẫu kính ban đầu được thiết kế cho loại tròng này. Tuy vậy, bạn vẫn có thể dùng tròng mỏng hơn (X.). Có thể sẽ hơi rơ giữa tròng và gọng, nhưng thường không thành vấn đề.

Cách mình thấy hiệu quả để lắp tròng (xem hình):

A.: Đặt tròng vào rãnh dưới của gọng và dùng ngón cái ấn nhẹ.

B.: Tiếp tục ấn ngón cái theo hướng xuống và dùng tay kia đẩy tròng vào rãnh tại góc số 2.

C.: Lúc này tròng sẽ tự giữ trong rãnh, nhưng chưa vào vị trí cuối. Tiếp tục ấn nhẹ xuống và dùng tay kia đẩy tròng vào rãnh tại góc số 3. Hoặc bạn cũng có thể đẩy tròng từ góc 2 từng chút một (xem (3.)) cho tới khi tới góc 3.

Để tháo tròng, làm ngược lại các bước trên. Trong quá trình này có thể cần canh lại tròng với gọng nếu tròng bị lệch nhẹ.

Phần càng kính cũng phải được gỡ support và, nếu cần, làm mịn các cạnh sắc (do support). Quan trọng là khe ở đầu càng phải thông thoáng để khu vực này có thể đàn hồi ép vào trong khi gắn càng.

Nếu đã đạt như vậy, vặn nhẹ càng kính và chỉ đưa phần dưới vào gọng (xem hình, mũi tên đỏ), để phần trên còn ở ngoài (mũi tên xanh lá). Sau đó xoay càng để phần trên xoay vào trong gọng (mũi tên xanh dương). Khi tháo ra, làm theo trình tự ngược lại. Lưu ý: lúc gắn càng hãy luôn xoay, đừng chỉ kéo/đẩy thẳng. Càng rất khó gắn hoặc tháo nếu chỉ kéo/đẩy, đây là chủ ý để đảm bảo khi sử dụng càng bám chắc.

Chúc bạn làm vui!

Mô tả

Mình thiết kế cặp kính mát này vài năm trước, sau khi kính (Oakley Holbrook) của mình bị hư khi đi mountain bike. Mục tiêu là tiếp tục dùng lại tròng và có một cái gọng rẻ, để khi bị hỏng thì có thể thay dễ và tiết kiệm.

Vì mình rất thích khả năng cá nhân hóa, mình đã tạo thêm các càng kính để có thể dán logo vào. Mình đưa logo “Bazinga” của mình vào làm ví dụ. Bạn có thể dựa trên đó để thiết kế logo riêng cho kính, hoặc dùng càng không có logo.

Khi thiết kế, mình cố tình không dùng thêm bản lề hay chi tiết tương tự, vì mình muốn lắp kính mà không cần dụng cụ. Nhờ vậy, kể cả khi đang đi đường, bạn cũng có thể thay các phần mà không cần đồ nghề. Bạn chỉ cần cắm càng kính vào gọng, nó sẽ tự khóa khớp; và (với thiết lập in phù hợp) lực căng sẽ đủ để càng không tự mở ra (khi đang ở trạng thái gập).

Gọng được thiết kế để dùng tròng Oakley Holbrook. Mình cũng thử vài loại tròng “nhái/aftermarket”, và chúng hoạt động ổn với mình (tìm trên eBay hoặc AliExpress – bạn tự thử giúp nha).

Khuyến nghị vật liệu, cài đặt và support (hậu xử lý):

Trong các hình là gợi ý cách đặt mẫu khi in. Để có độ bền tối đa, càng kính và gọng nên được in ở vị trí tương tự như hình:

Về vật liệu, mình khuyên dùng (tối thiểu) PETG, vì kính có thể bị để trong xe hơi lúc trời nóng mùa hè. Thử với ASA và ASA-X (CR3D) cho thấy ASA tuy là vật liệu tốt nhờ khả năng kháng UV, nhưng bản in của mình khá giòn và không đủ bền. Dù đã calibrate filament, mình chỉ lắp được tròng khi scale model khoảng 1% (X; Y; Z). Vật liệu bền hơn tất nhiên là nâng cấp và giúp kính chắc hơn.

Do cần support, mình gợi ý hậu xử lý nhẹ (chà nhám bề mặt) ở vài chỗ để tăng độ êm khi đeo. Tùy vật liệu, bạn cũng có thể làm mịn bằng hóa chất (ví dụ dùng ABS). Một cách khác để giảm công đoạn hậu xử lý là in support-interface-layer bằng PLA (nếu vật liệu chính là PETG), xem hình (cam = PETG, đen = PLA). PLA không liên kết với PETG nên tháo ra rất dễ (xem hướng dẫn: https://www.youtube.com/watch?v=Matf1Mna2zI ).

Khi in, mình khuyên dùng độ dày lớp tối đa 0.2mm hoặc nhỏ hơn. Wall loops tối thiểu 2; top và bottom shells mình luôn in 5 lớp; infill kiểu Gyroid (bền hơn Grid) hoặc in luôn 100% infill.

Lắp ráp các chi tiết

Sau khi gọng in xong, cần gỡ sạch support. Nhất là khu vực đặt tròng không được còn dư support. Các cạnh sắc nên được chà nhẹ để tối ưu độ thoải mái khi đeo.

Khi chọn tròng, lưu ý tròng zin (Y.) dày hơn một chút (xem ảnh). Kính ban đầu được thiết kế cho tròng zin. Nhưng bạn cũng có thể dùng tròng mỏng hơn (X.), có thể sẽ hơi rơ giữa tròng và gọng, nhưng thường không sao.

Cách lắp tròng mà mình thấy hiệu quả (xem hình):

A. : Đặt tròng vào rãnh dưới của gọng và dùng ngón cái ấn nhẹ.

B. : Tiếp tục ấn xuống bằng ngón cái và dùng tay kia ấn tròng vào rãnh tại góc 2.

C. : Tròng lúc này sẽ tự giữ trong rãnh nhưng chưa vào vị trí cuối. Tiếp tục ấn nhẹ xuống và dùng tay kia ấn tròng vào rãnh tại góc 3. Hoặc có thể ấn tròng từ góc 2 từng chút một (xem (3.)) trong rãnh cho tới khi tới góc 3.

Để tháo, làm ngược lại thứ tự. Một vài bước có thể cần canh tròng lại với gọng nếu tròng bị xoay lệch nhẹ.

Càng kính cũng cần được gỡ support và nếu cần thì làm mịn các cạnh sắc (từ support). Quan trọng là khe ở đầu càng phải thông thoáng để khu vực này có thể đàn hồi ép vào trong khi lắp càng.

Khi đã ok, vặn nhẹ càng kính và chỉ đưa phần dưới vào gọng (xem hình, mũi tên đỏ), phần trên vẫn còn ở ngoài (mũi tên xanh lá). Sau đó xoay càng để phần trên xoay vào trong gọng (mũi tên xanh dương). Khi tháo ra thì làm ngược lại; lưu ý: lúc lắp càng luôn xoay, không chỉ kéo. Càng sẽ rất rất khó lắp/tháo nếu chỉ kéo/đẩy, đây là chủ ý để đảm bảo khi dùng càng bám chắc.

Happy Making….
