Marble Balance Maze – Mê cung bi thăng bằng

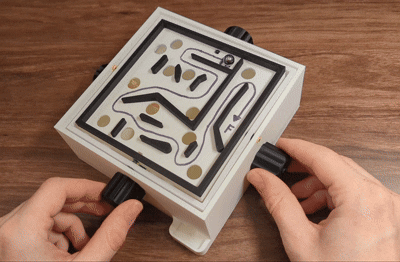

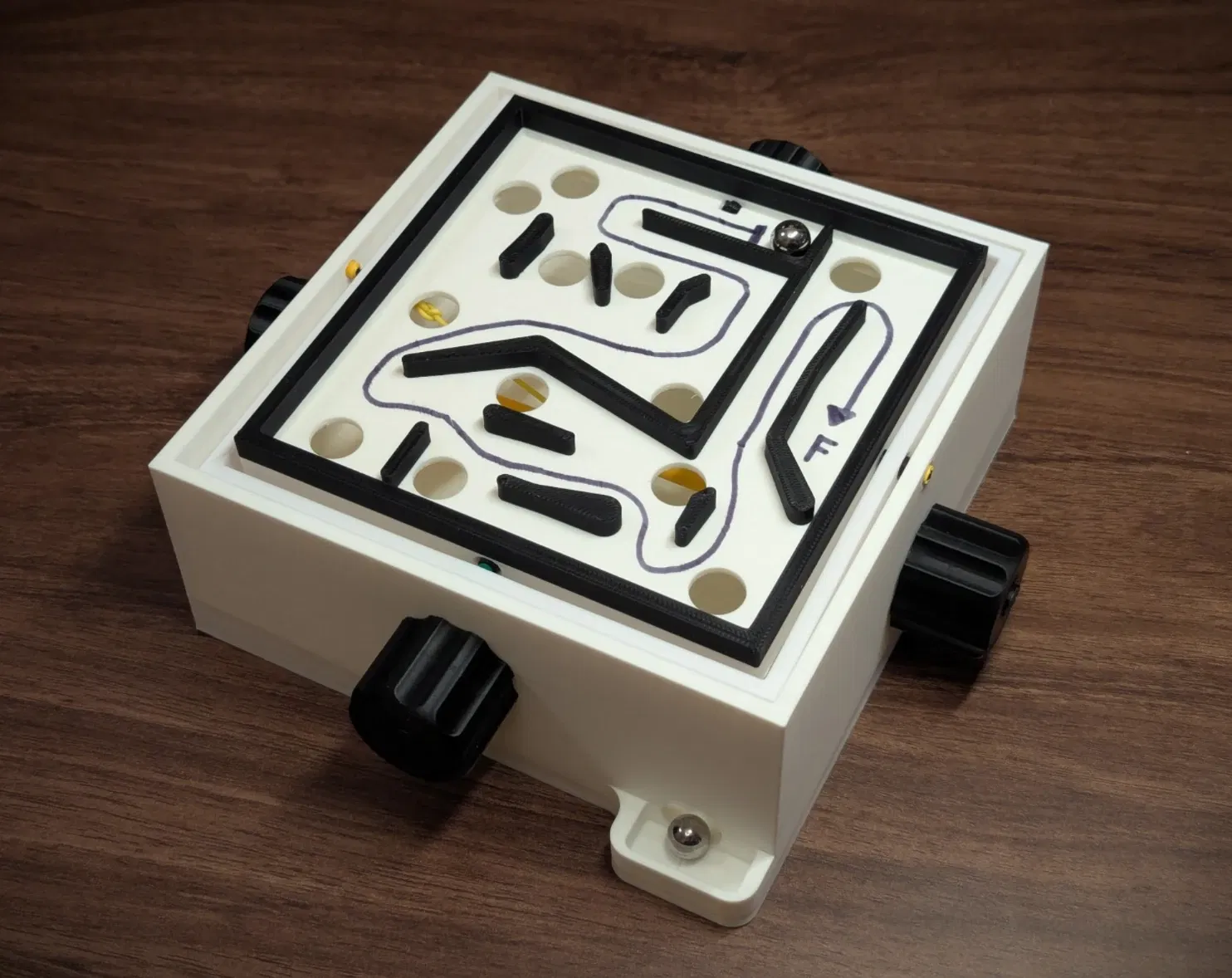

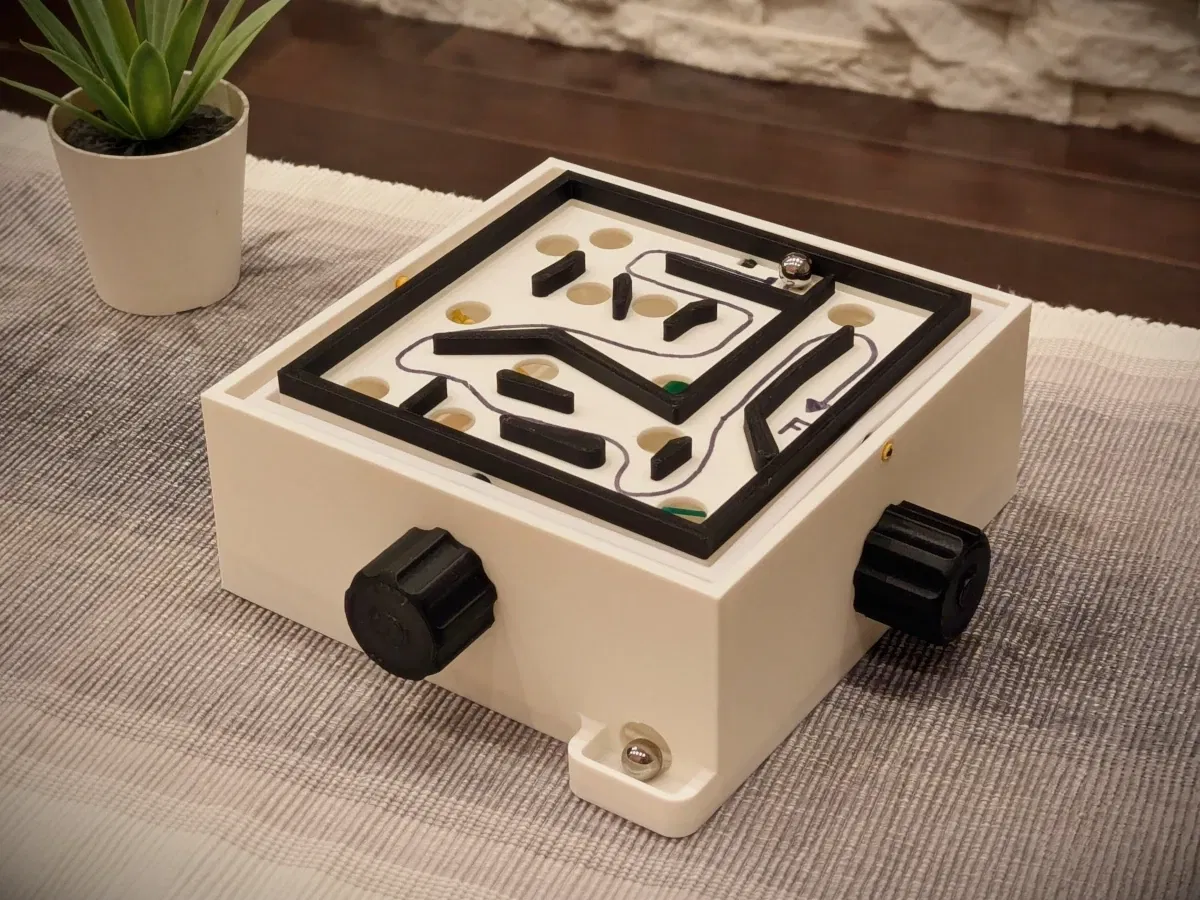

Bộ Marble Balance Maze này gợi lại một phần tuổi thơ của mình (biết đâu cũng là của bạn)! Lấy cảm hứng từ trò mê cung bi gỗ Brio nguyên bản, người chơi sẽ điều khiển viên bi từ điểm xuất phát tới đích, lượn qua các chướng ngại và “bẫy” trên đường đi. Nếu bi rớt xuống lỗ, nó sẽ lăn về điểm trả lại để bạn thử lại từ đầu! Bạn cũng có thể tự thiết kế và in những mê cung tùy biến của riêng mình — thay qua thay lại rất dễ.

Bản in này dùng BIC Pencil Pivots để mặt bàn chơi chuyển động mượt hơn hẳn! Bạn cần 4 cây bút chì kim BIC để làm các pivot và tay cầm. Ngoài ra cần một viên bi/ball bearing nhỏ (mình thiết kế theo ball bearing đường kính 10mm), và một ít dây. Mình dùng dây silicon nhẹ vì nó mềm dễ uốn và bám tốt, nhưng các loại dây khác vẫn dùng được nếu chỉnh chút xíu (mô tả bên dưới).

Hướng Dẫn Lắp Ráp

1. In tất cả các chi tiết (trừ phần mê cung trống/blank maze), xem mục mẹo in bên dưới.

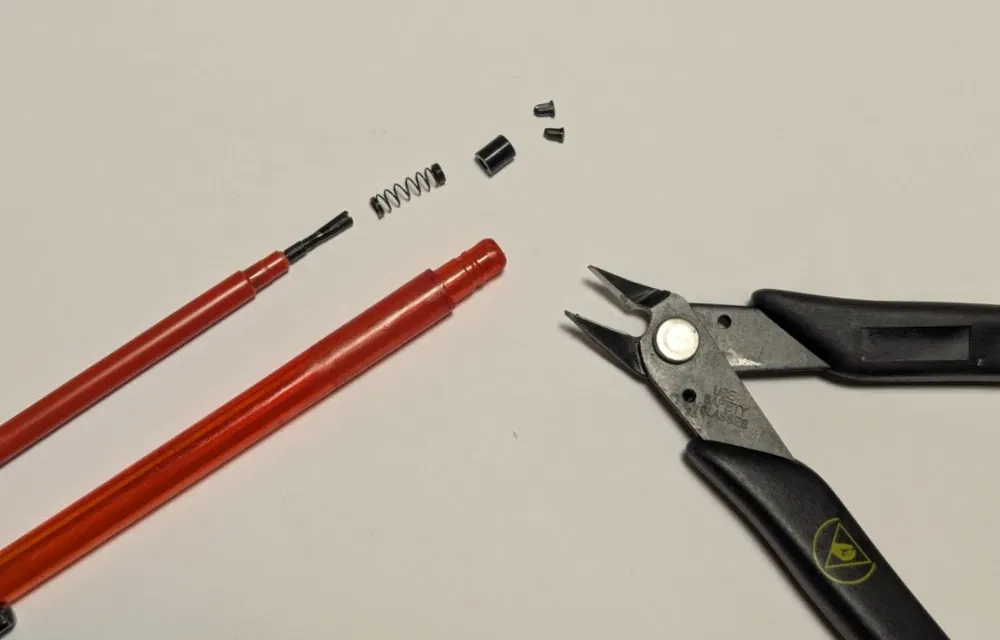

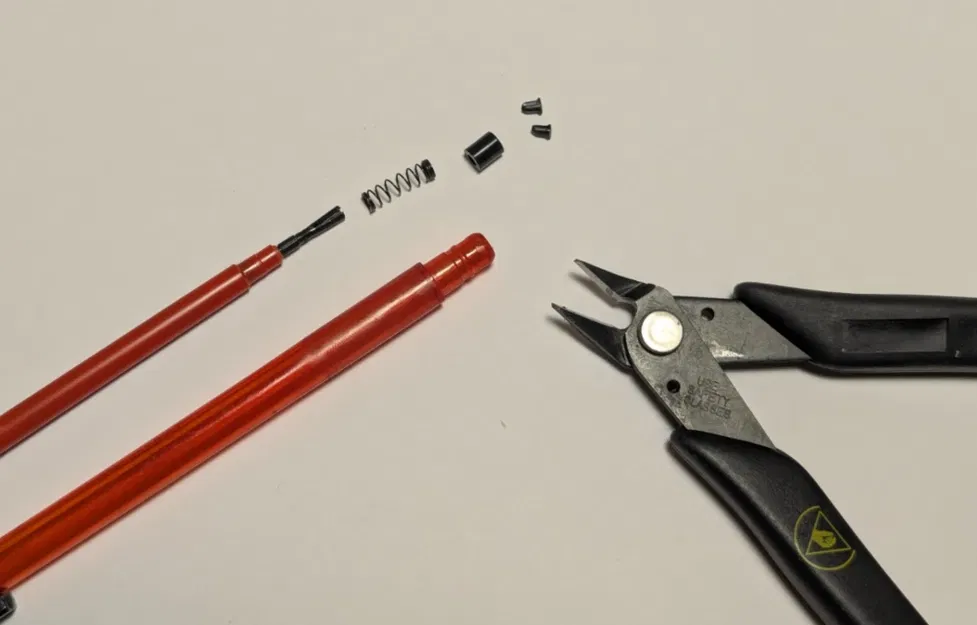

2. Tháo rời 4 cây bút chì kim BIC, xem hình đính kèm. Cắt bỏ phần đầu nhỏ ở các vành (flange) và lấy lò xo cùng vòng cổ màu đen (black collar) ra.

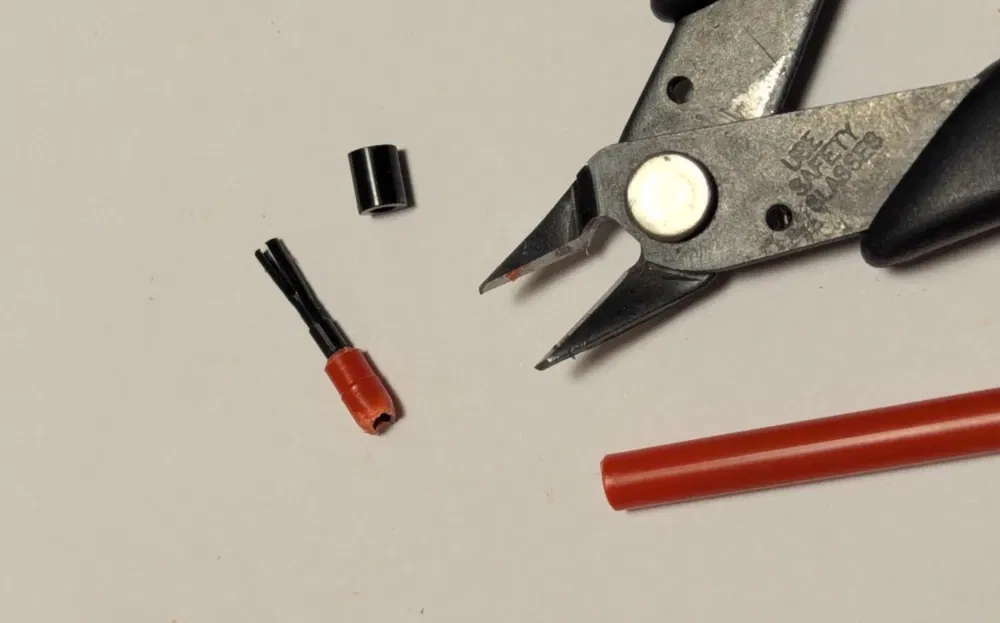

3. Cắt phần “mũi” (nose section) của bút BIC như trong ảnh — các trục mũi (nose axles) và vòng cổ đen sẽ tạo thành pivot cho khung.

4. Tháo kẹp bút (pencil clip) bằng cách vặn với kìm. Cắt 2.5mm (1") ở đầu của 4 ống ngoài (outer tubes). Các đoạn này sẽ làm bạc/ống lót (bushings) cho tay cầm. Sau khi cắt có thể bạn cần nắn lại cho tròn bằng kìm (uốn lại thành hình trụ).

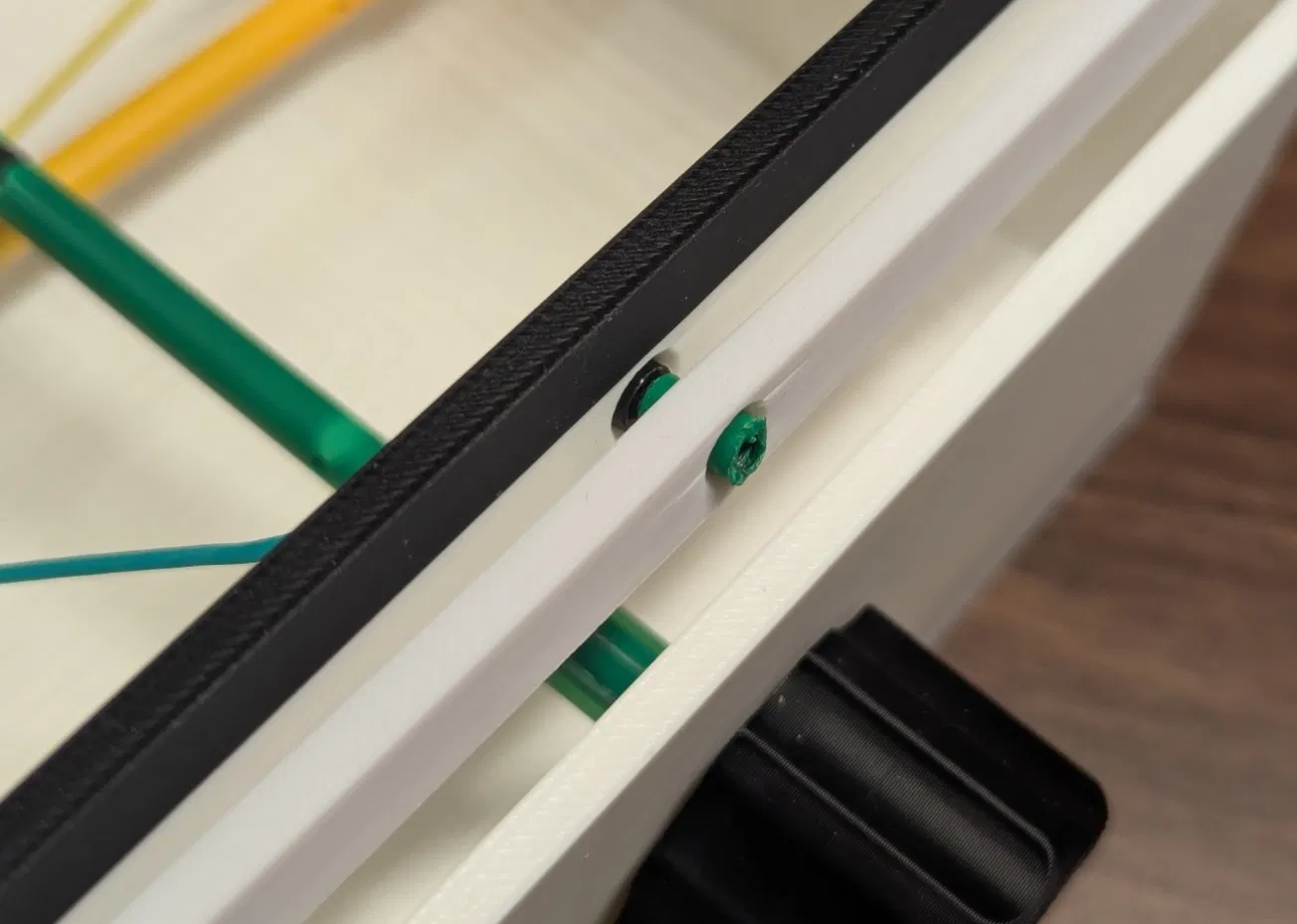

5. Lắp khung bằng cách ép khít (press-fit) vòng cổ đen và trục mũi vào đúng các lỗ tương ứng trên từng miếng khung và trên thân (body). Bạn có thể làm ấm nhẹ bản in bằng máy sấy tóc hoặc hot air station để tránh nứt lớp (layer cracking).

6. Cắt 4 ống trong (inner pencil tubes) còn lại, mỗi ống dài 96 mm (3.75") tính từ đầu có gôm (không tính phần gôm). Đây sẽ là trục tay cầm (handle axles). Có thể bạn sẽ cần tỉa lại sau để hai đầu gặp nhau gần giữa.

7. Ép khít các ống ngoài vào các lỗ giữa của hộp (box), nếu cần thì làm ấm chi tiết trước.

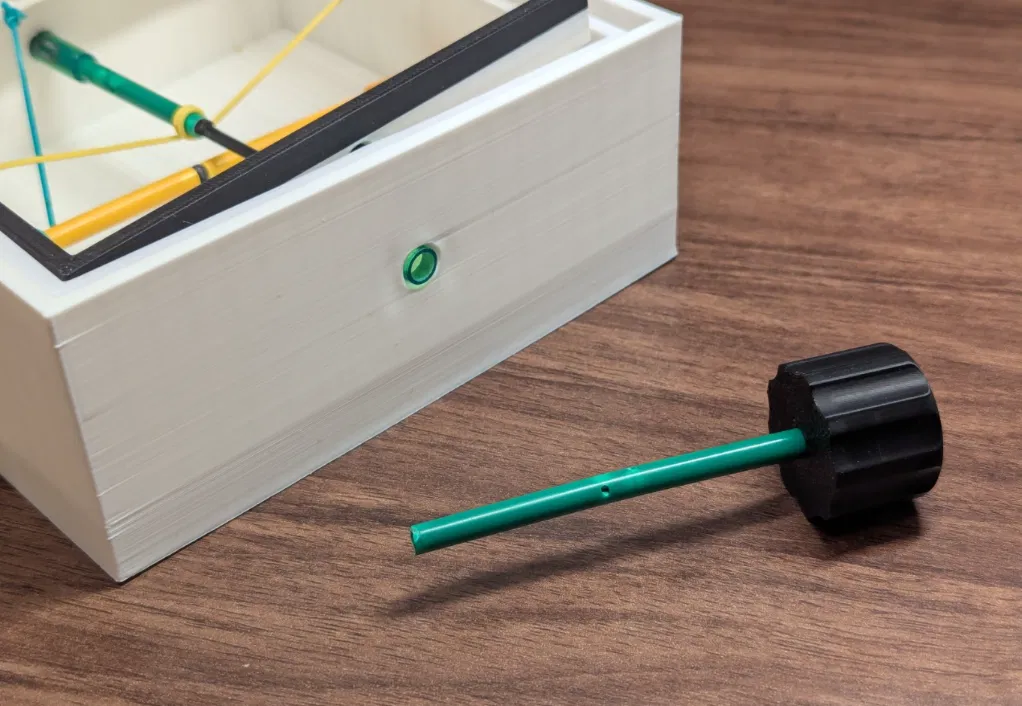

8. Luồn ống trong xuyên qua núm (knob), rồi ấn nắp (cap) vào núm. Tiếp theo đưa ống đó vào ống ngoài bạn đã gắn trước đó. Chưa cần nối hai trục lại vội.

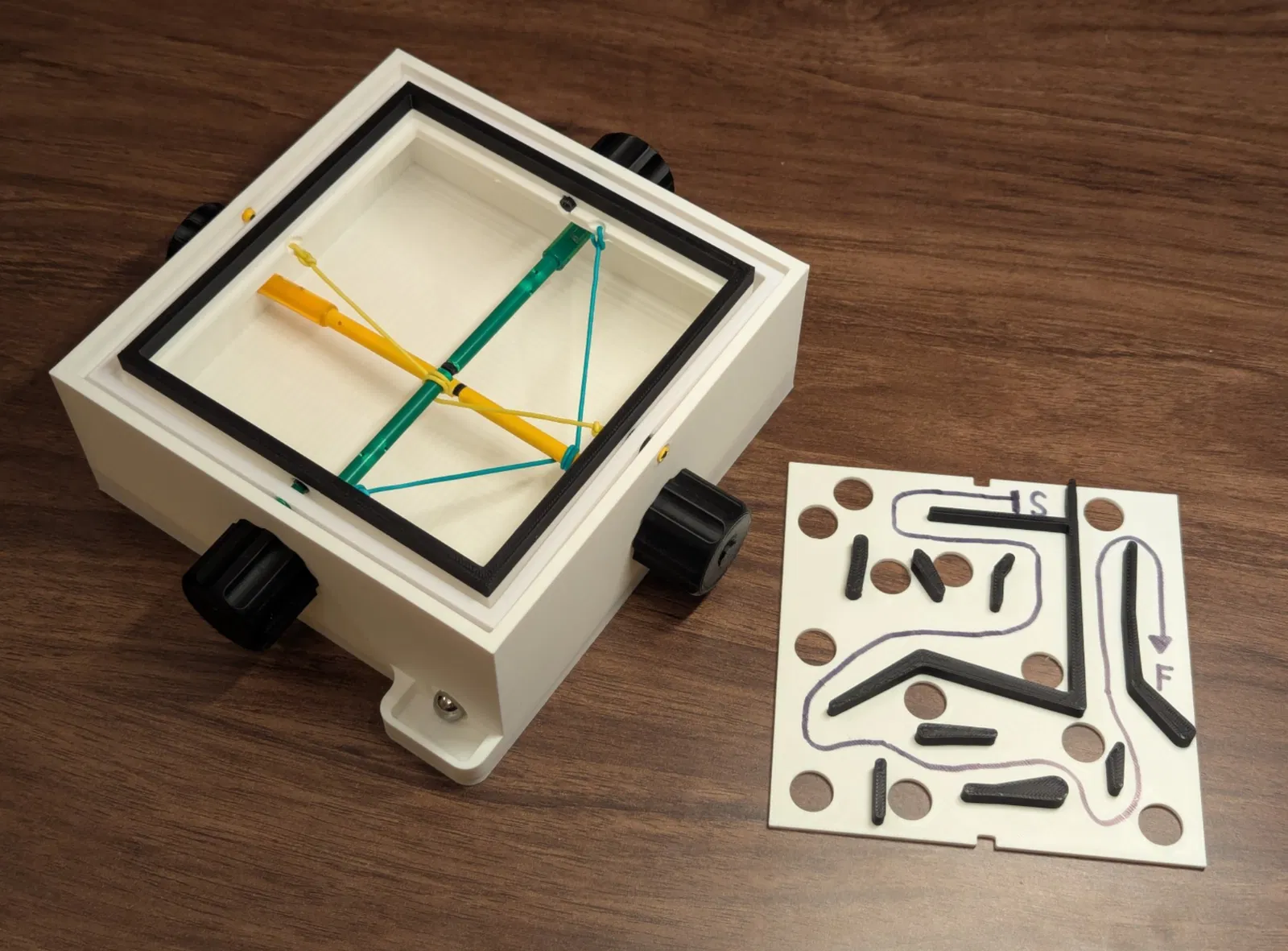

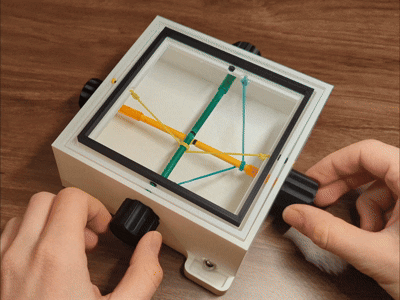

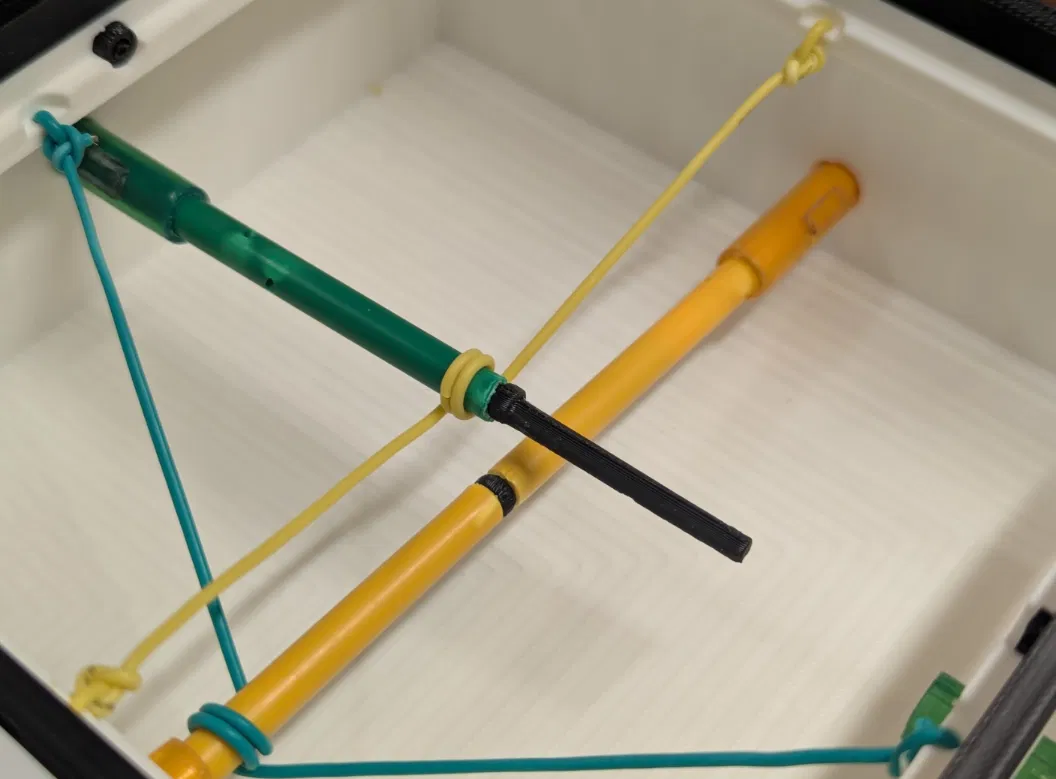

9. Buộc dây vào một đầu tại các lỗ có sẵn trên khung trong (inner frame), quấn vài vòng quanh trục vuông góc, rồi kéo căng sang lỗ đối diện trên khung trong và buộc lại. Lặp lại cho trục thứ hai. Nếu thấy dây bị trượt, bạn có thể quấn trục bằng băng keo điện để tăng ma sát và quấn thêm vài vòng dây.

10. Nối hai bên ống trong bằng chi tiết nối ống (tube joiner). Bước này cũng sẽ làm dây căng nhẹ hơn.

11. Đặt mê cung vào khung trên (top frame) và chơi thôi!

Mẹo In (Printing Tips)

• In 4 núm (knobs), 4 nắp núm (knob caps), 2 chi tiết nối bút (pencil joiners), và mỗi loại chi tiết khác 1 cái (trừ blank maze).

• Tất cả chi tiết đều có thể in không cần support, nhưng knob cap có thể sẽ bám bàn in tốt hơn nếu thêm brim.

• Mình dùng cách tạm dừng theo lớp (manual layer pauses) và đổi filament để làm mê cung và khung trong ra 2 màu khác nhau.

• Với chi tiết mê cung, nên dùng solid infill hoặc dense infill — nếu không phần infill có thể tạo bề mặt sần khiến viên bi bị “mắc” khi lăn.

• Để chi tiết mê cung nguội hẳn rồi hãy gỡ khỏi bed! Nếu gỡ lúc còn nóng, nó có thể bị cong vênh, làm đường lăn khó đoán.

• File blank maze được cung cấp như một khuôn mẫu để bạn tự làm mê cung của riêng mình!
