Vỏ HELTEC LoRa 32 v4 (chừa chỗ cho GPIO pins đã hàn)

Vỏ cho HELTEC LoRa 32 v4

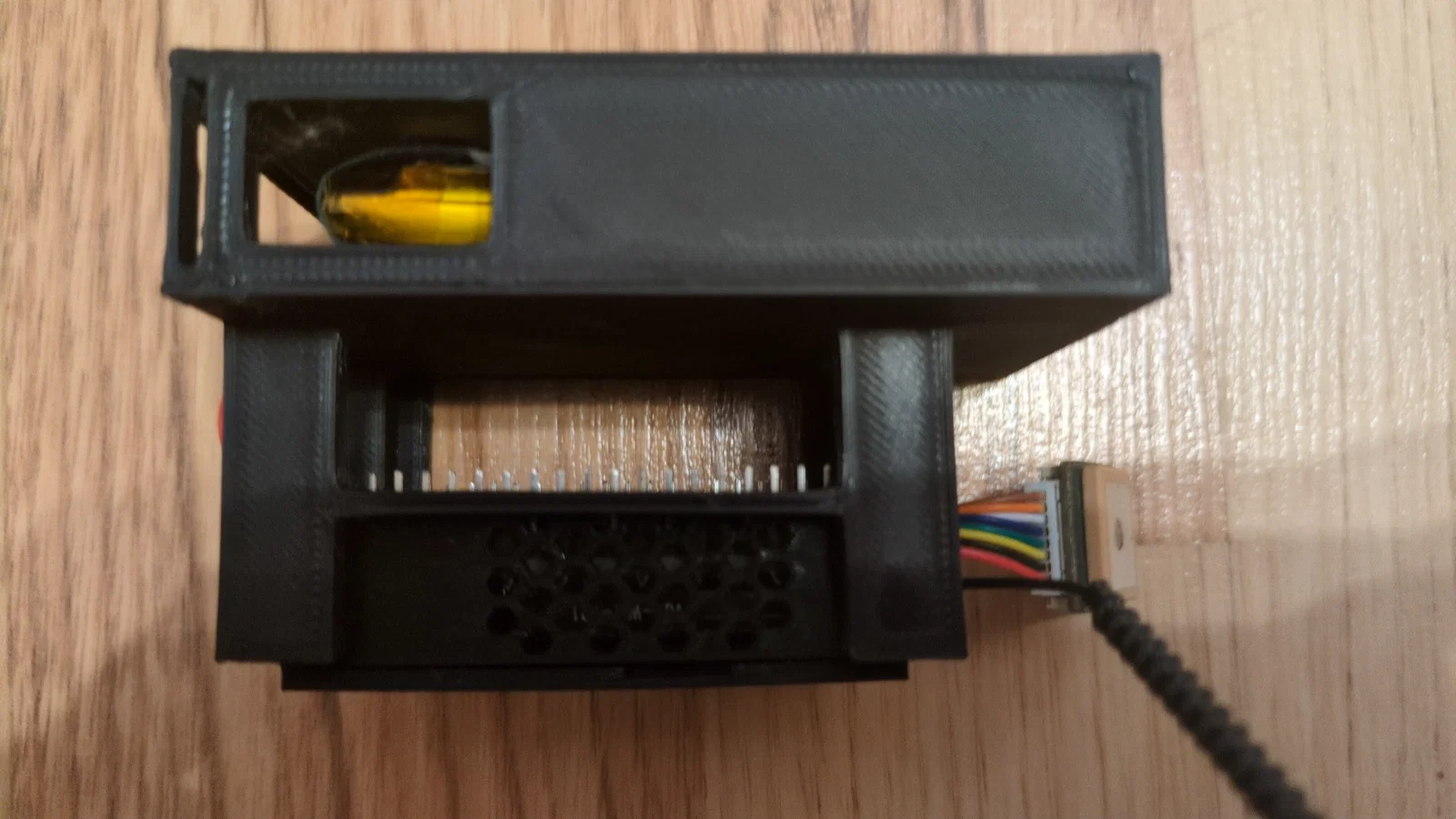

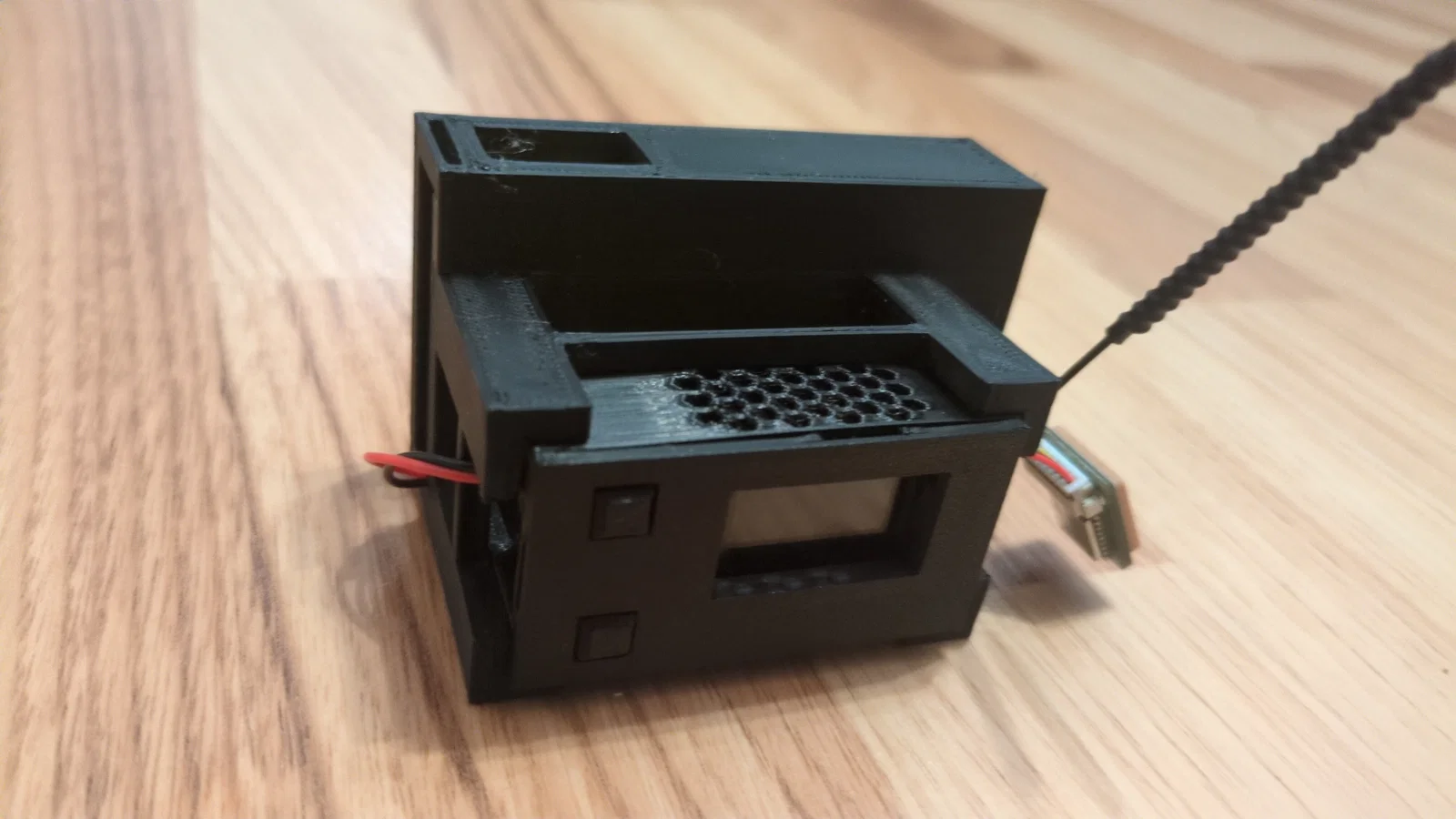

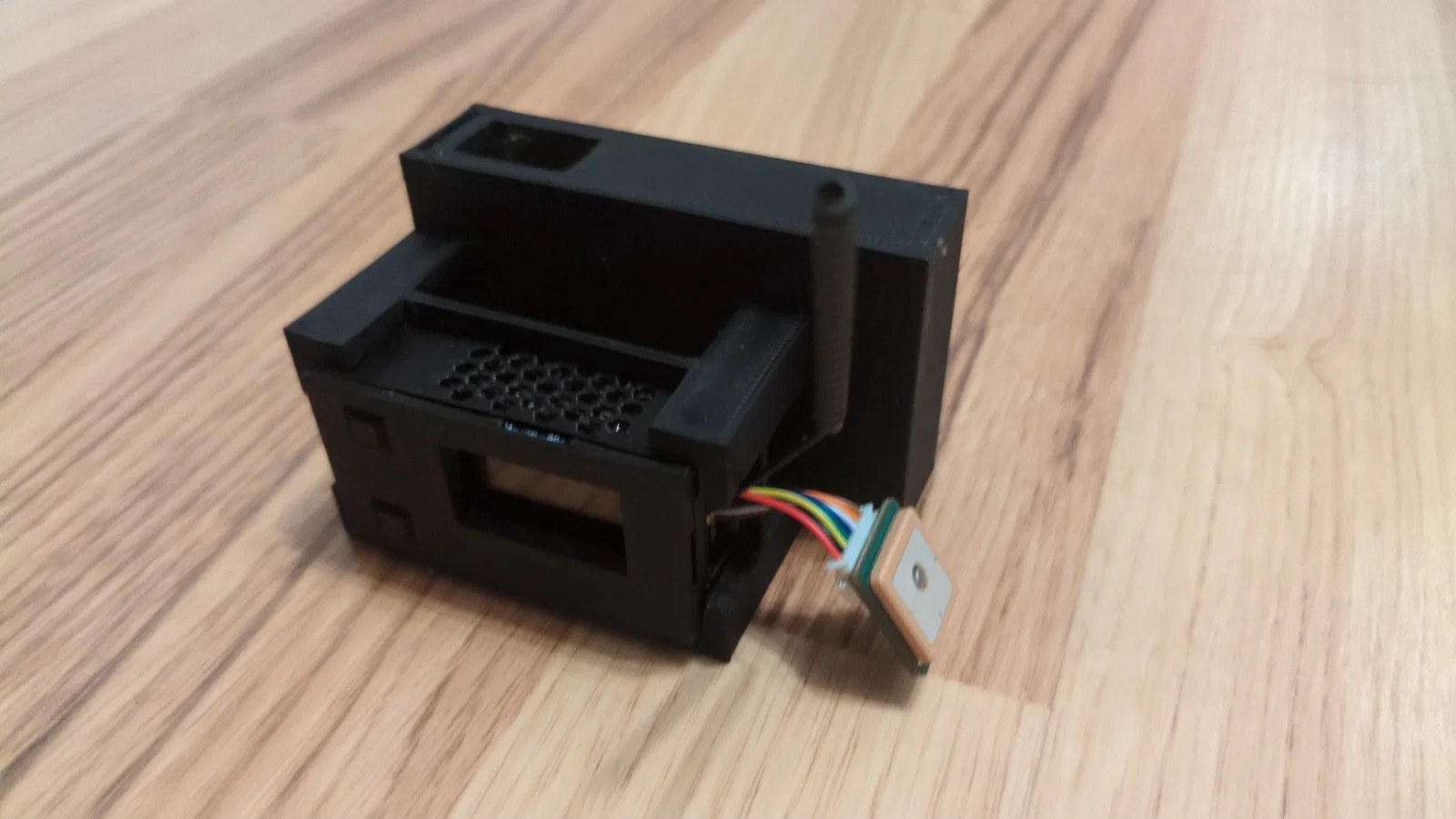

Đây là một cái vỏ đơn giản cho HELTEC LoRa 32 v4, chừa không gian cho mọi nhu cầu phát triển. Có nhiều loại case khác sẽ hợp hơn nếu bạn cần một case di động và đóng kín hoàn toàn. Cái vỏ này sẽ phù hợp hơn nếu bạn muốn cắm thêm thiết bị ngoài (như tấm pin solar hoặc pin) và muốn dùng header GPIO trên thiết bị. Vỏ giúp chống va đập và che chắn các tiếp điểm/bo mạch khỏi bị chạm ngoài ý muốn.

Cứ thoải mái chỉnh sửa và remix theo ý bạn, chỉ cần để lại một bình luận ở đây và cho mọi người xem bạn đã làm gì nha!

Những phần vẫn đang WIP: Lý tưởng là mình muốn thêm điểm gắn (mount-point) cho cả antenna 865Mhz và antenna vệ tinh. Do hiện tại mình vẫn dùng antenna rất cơ bản nên mình sẽ làm tiếp khi có cái tốt hơn. Ngoài ra nó cũng có thể làm đẹp hơn, nhưng vì mình đang trong quá trình học FreeCAD nên thiết kế còn khá cơ bản (và mình cũng biết workflow FreeCAD mình dùng chưa tối ưu; ở các project sau mình sẽ dùng các tính năng nâng cao hơn). Nút bấm cũng rất basic, nhưng vì mình hiếm khi dùng nên cũng không quá quan trọng (có cơ chế lò xo thì sẽ hay hơn). Thêm nữa, một lỗ nhỏ ở đáy nắp pin có thể hữu ích cho các loại pin có đầu ra nằm phía trước.

Nếu bạn muốn chỉnh sửa thì có thể tìm file FreeCAD đính kèm. Cho mình biết bạn thấy mẫu này thế nào nha!

Tính năng

• Lắp kiểu pressure fit hoàn toàn, không cần ốc

• Board HELTEC không bị xê dịch

• Dễ truy cập GPIO pin hơn

• Dễ chỉnh và thay đổi tự do bằng FreeCAD

Cách in

Dùng supports cho khoang pin. Đặt tất cả mẫu nằm trên mặt phẳng của nó. Sau khi in xong nhớ vệ sinh/finishing kỹ, dung sai khoảng ~0.2mm mỗi bên để lắp kiểu pressure fit (có thể bạn sẽ cần dùng dao để cắt bỏ bavia và phần supports còn sót). Nếu bạn chỉ muốn phần thân chính thì có thể bỏ qua khoang pin và nắp pin rồi dùng luôn (lưu ý là cấu hình nhỏ này sẽ làm lộ các pin).

Cách lắp ráp

Ép lắp (pressure fit) mọi thứ lại với nhau!

2 nút bấm được gắn vào thân chính (sau khi đặt board HELTEC v4 vào), rồi gắn nắp lên trên. Việc đặt nút có thể hơi lằng nhằng nên có thể phải thử vài lần. Thân chính kèm nắp và nút có thể dùng mà không cần phần vỏ pin, nhưng nếu bạn cần case pin thì có thể ép lắp cả cụm thân vào trong đó.
