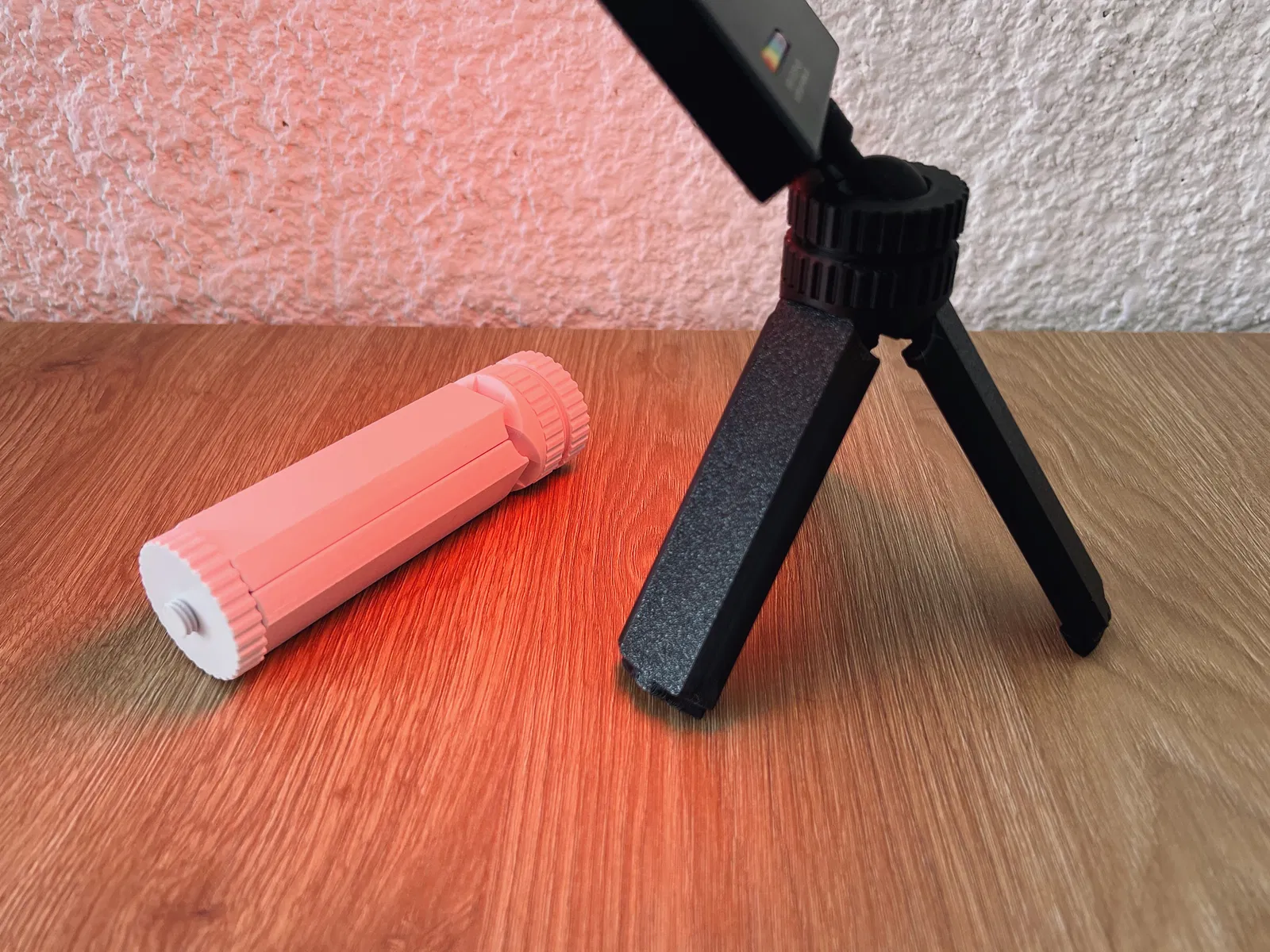

Tripod đa năng, gập gọn & in 100% v3.1

Chào bạn, https://twitter.com/Mkukkk đây :)

Dưới đây là danh sách yêu cầu của mình cho một tripod in 3D:

• Không cần mua thêm linh kiện nào.
• Tất cả chi tiết phải in xong trong một đêm, in một mạch.
• Thiết kế dày dặn để đảm bảo độ bền.
• Không cần supports.
• Không có chi tiết/part nhỏ.
• Không yêu cầu dung sai quá khít (trừ phần ren).
• Không cần bẻ/uốn chi tiết khi lắp ráp.

Mục tiêu là thiết kế thứ gì đó bạn có thể “quăng” vào máy in buổi tối và sáng hôm sau dùng được. Mình phải in thử hơn 10 lần mới ra được thiết kế này.

Versions:

• v2: Bổ sung gia cường cho bản lề chân.
• v3: Cải tiến trục (shaft) để cứng vững hơn và dễ in hơn.
• v3.1: Cập nhật ball model với dung sai (tolerances).

Hướng dẫn in (Printing instructions):

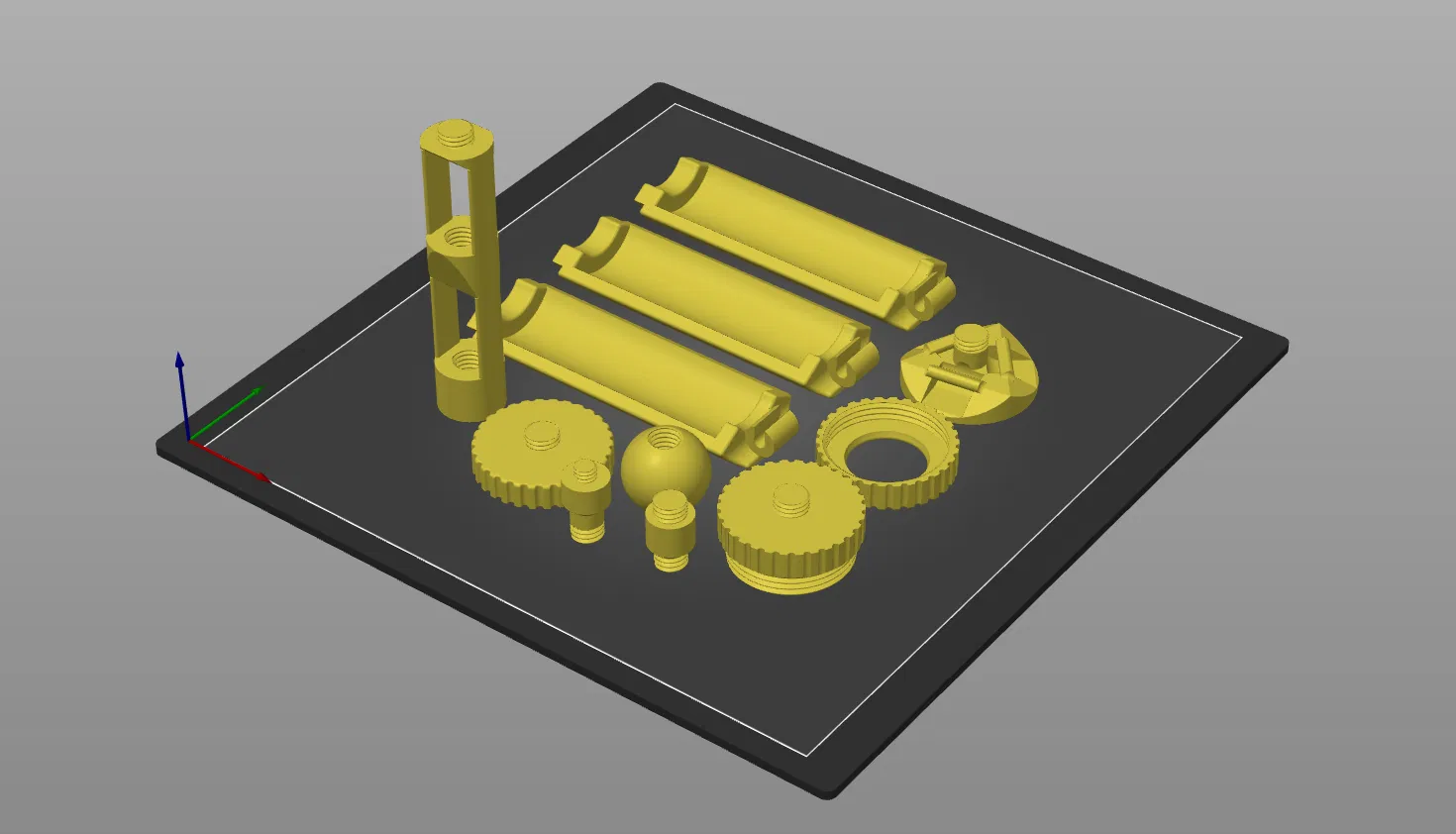

1. Xoay hướng các part như vầy để tránh supports:
2. Đặt 100% infill cho 2 part này:
3. Tuỳ chọn: phủ khu vực bản lề chân bằng modifier 100% infill. (PrusaSlicer: click phải lên part chân → add modifier → box. Canh vị trí box, chọn nó ở menu bên phải, click phải → infill → set 100%.)
4. In thôi! Mình cho kết quả tốt nhất với layer height 0.16 và PLA ☺

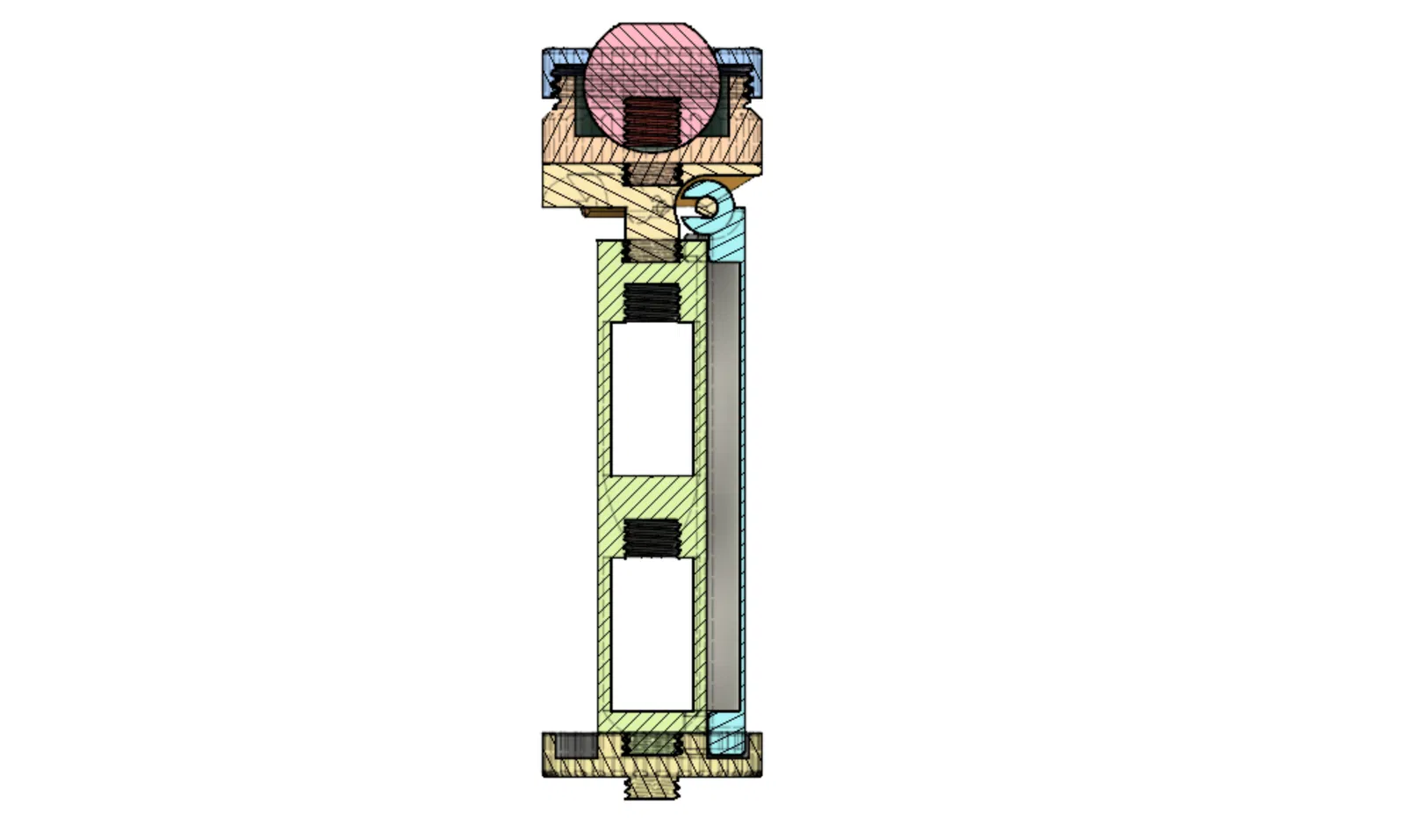

Hướng dẫn lắp ráp (Assembly instructions):

Lắp ráp nhìn chung khá đơn giản. Tuy nhiên lưu ý quan trọng là không được bẻ/uốn bản lề (hinge) trong lúc lắp! Việc này có thể làm PLA bị suy giảm (degradation) và khiến cả cái tripod trở nên giòn, dễ gãy.

Tư thế lắp:

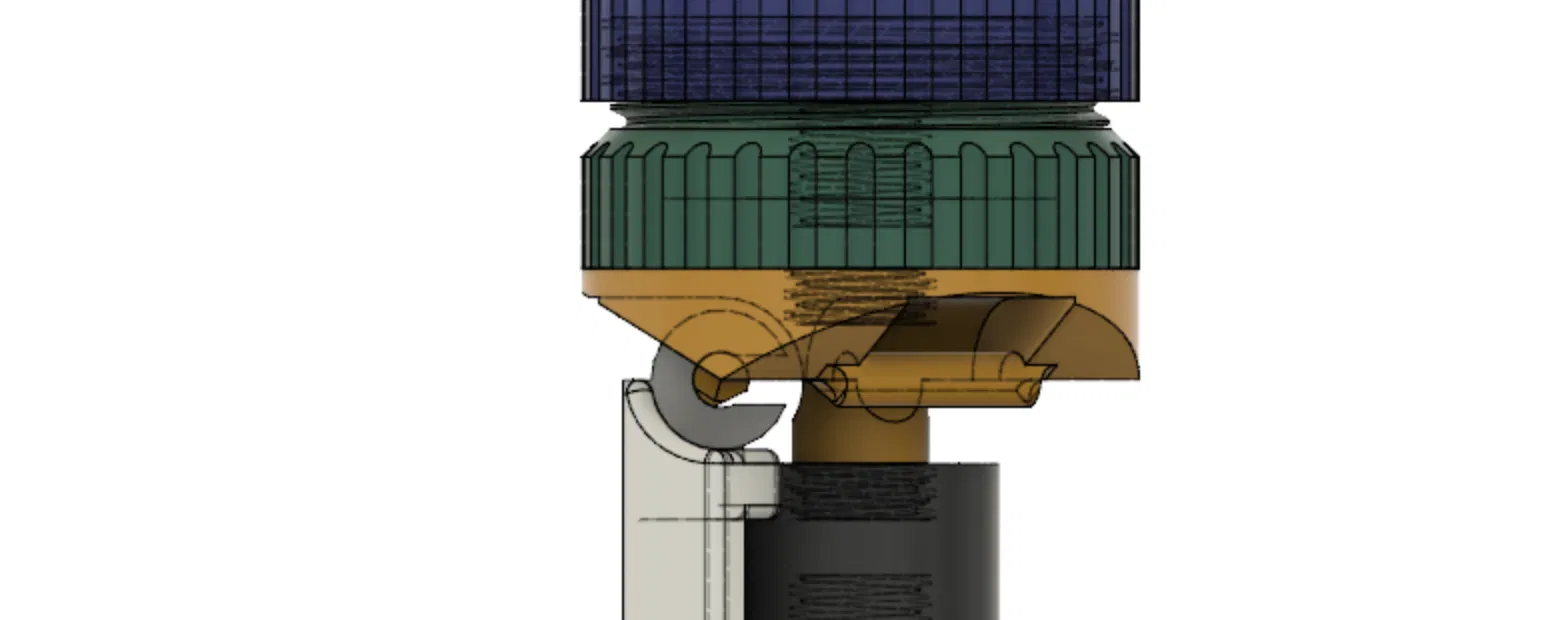

Sau khi canh thẳng các trục, thử xoay chân vài lần. Nhớ quan sát kỹ việc canh thẳng trục xoay (rotation axes alignment)! Rất dễ làm gãy bản lề chân trong lúc lắp nếu bị lệch.

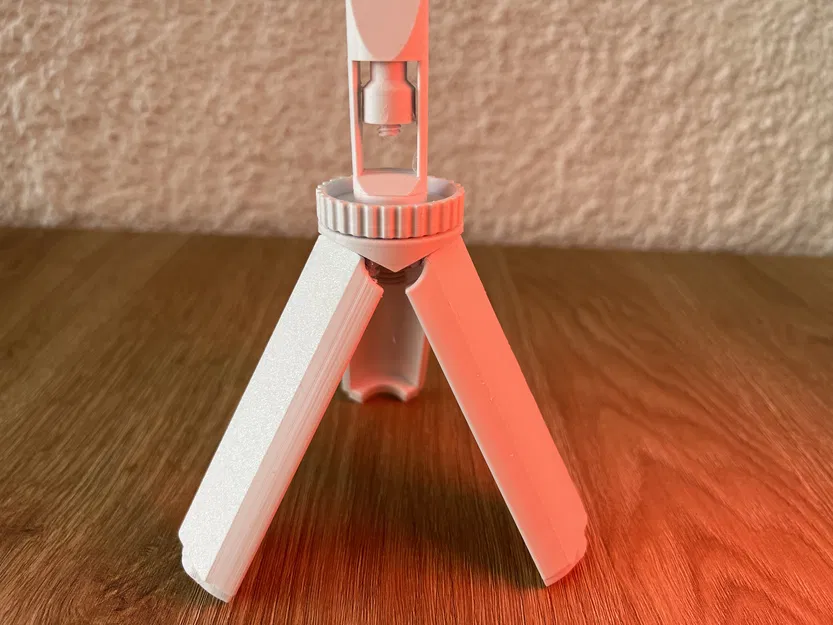

Độ bền (Reliability):

Mình đã phải làm gãy vài cái tripod thì mới tối ưu được độ bền. Kết quả là phần đế có thể chịu được tới 3 kg.

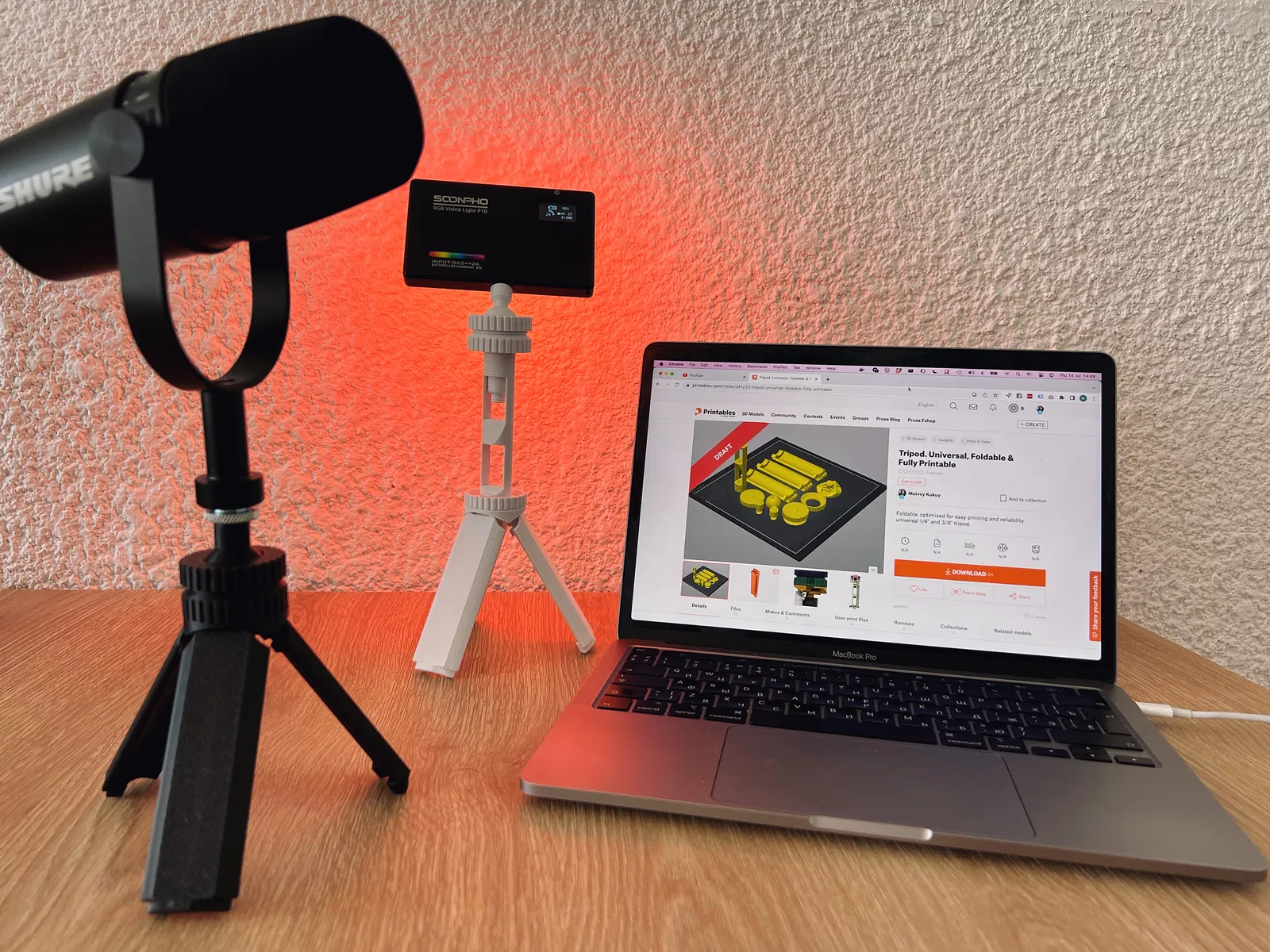

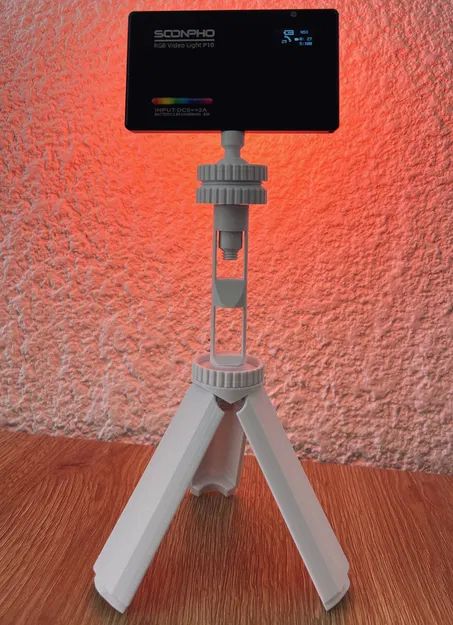

Tiếc là tripod in 3D nào cũng có giới hạn tự nhiên ở phần ren ngàm 1/4". Nó quá mỏng nên không chịu được nhiều ứng suất. Mình xin phép nhắc thật rõ: KHÔNG DÙNG TRIPOD NÀY VỚI THIẾT BỊ NẶNG HOẶC ĐẮT TIỀN. Bạn tự chịu rủi ro khi sử dụng. Thiết kế này dành cho micro nhẹ và đèn LED nhỏ. Nó không dành cho DSLR, trừ khi bạn chấp nhận tình huống như vầy:

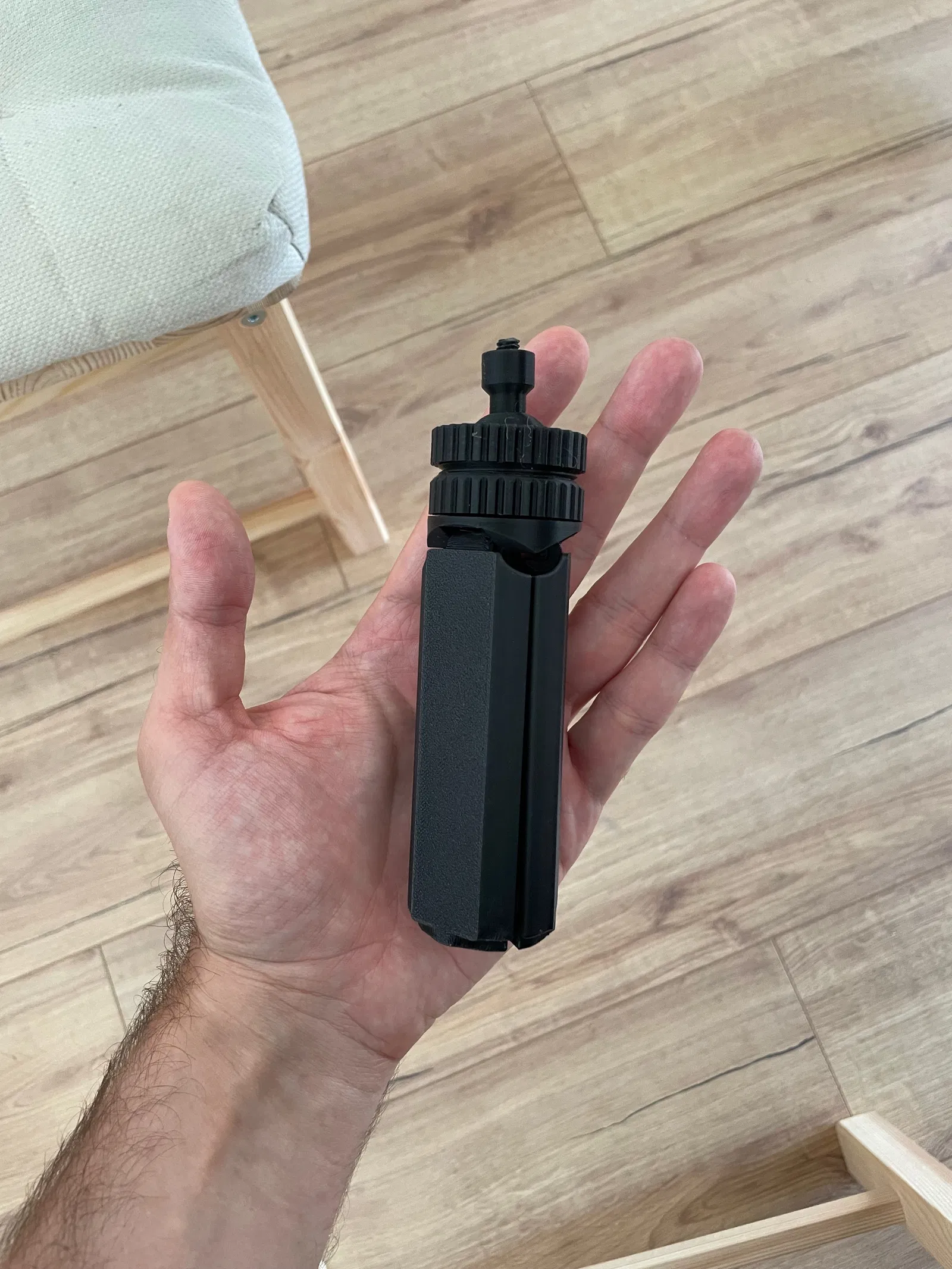

Bonus: ở giữa tripod có một chỗ giữ để cất sẵn một ngàm ren dự phòng. Hãy in sẵn một cái dự phòng nếu bạn tính dùng nó ở nơi không có máy in 3D bên cạnh ;)

Gợi ý nâng cao độ bền: mua "1/4" to 3/8" Male to Female Thread Screw Mount Adapter" trên Amazon hoặc Aliexpress.

Hy vọng bạn sẽ thích!
