Giá đỡ gắn chân cho thanh nhôm định hình 4040
Mount 4040 đơn giản để gắn foot hoặc bất kỳ chi tiết có lỗ 5mm cần canh giữa trên 4040 extrusion. Dùng M5 heatset insert, ốc M5 button-head 8mm và t-nuts; STL đặt sẵn hướng in, không cần supports.
Mô tả

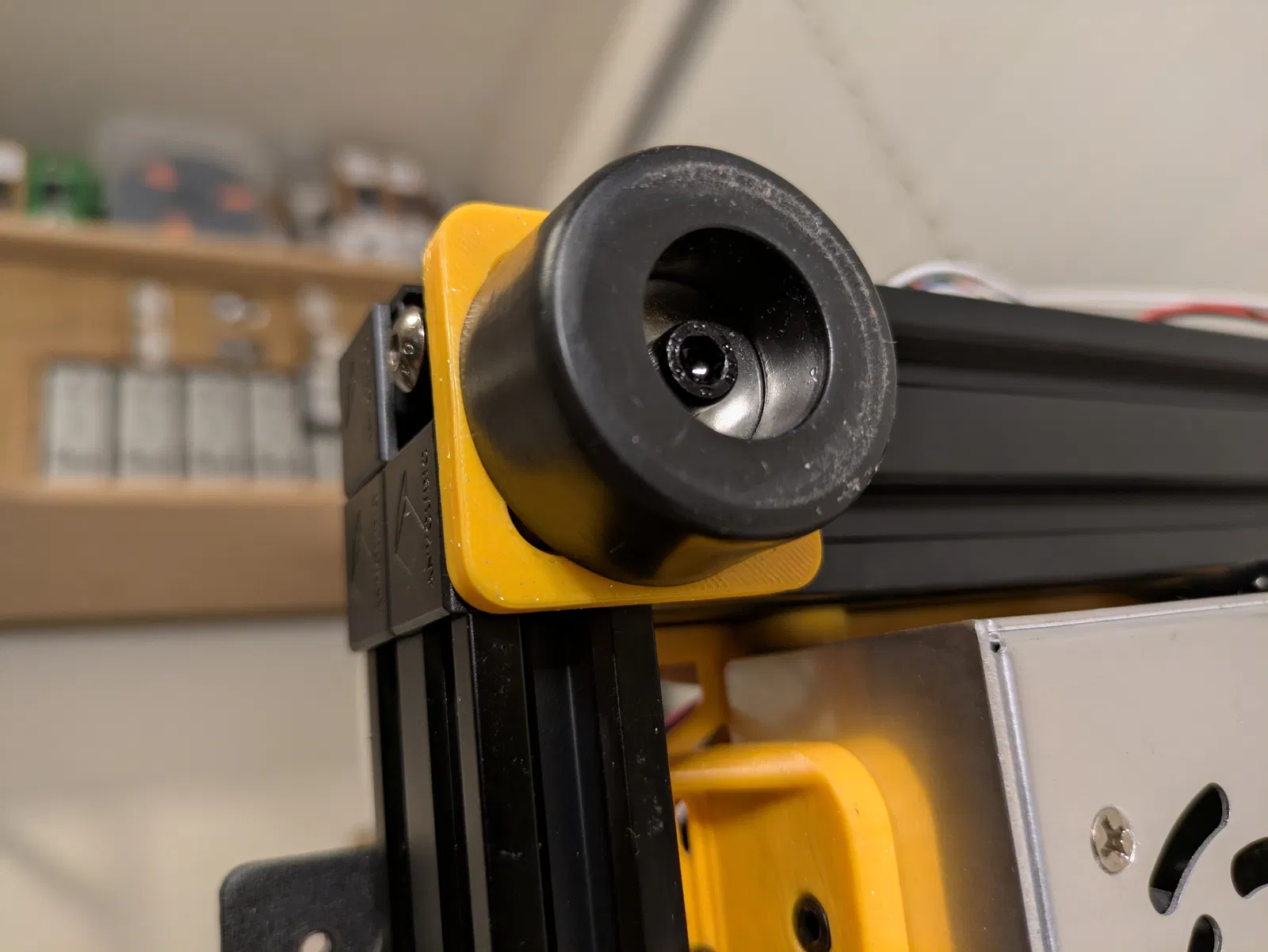

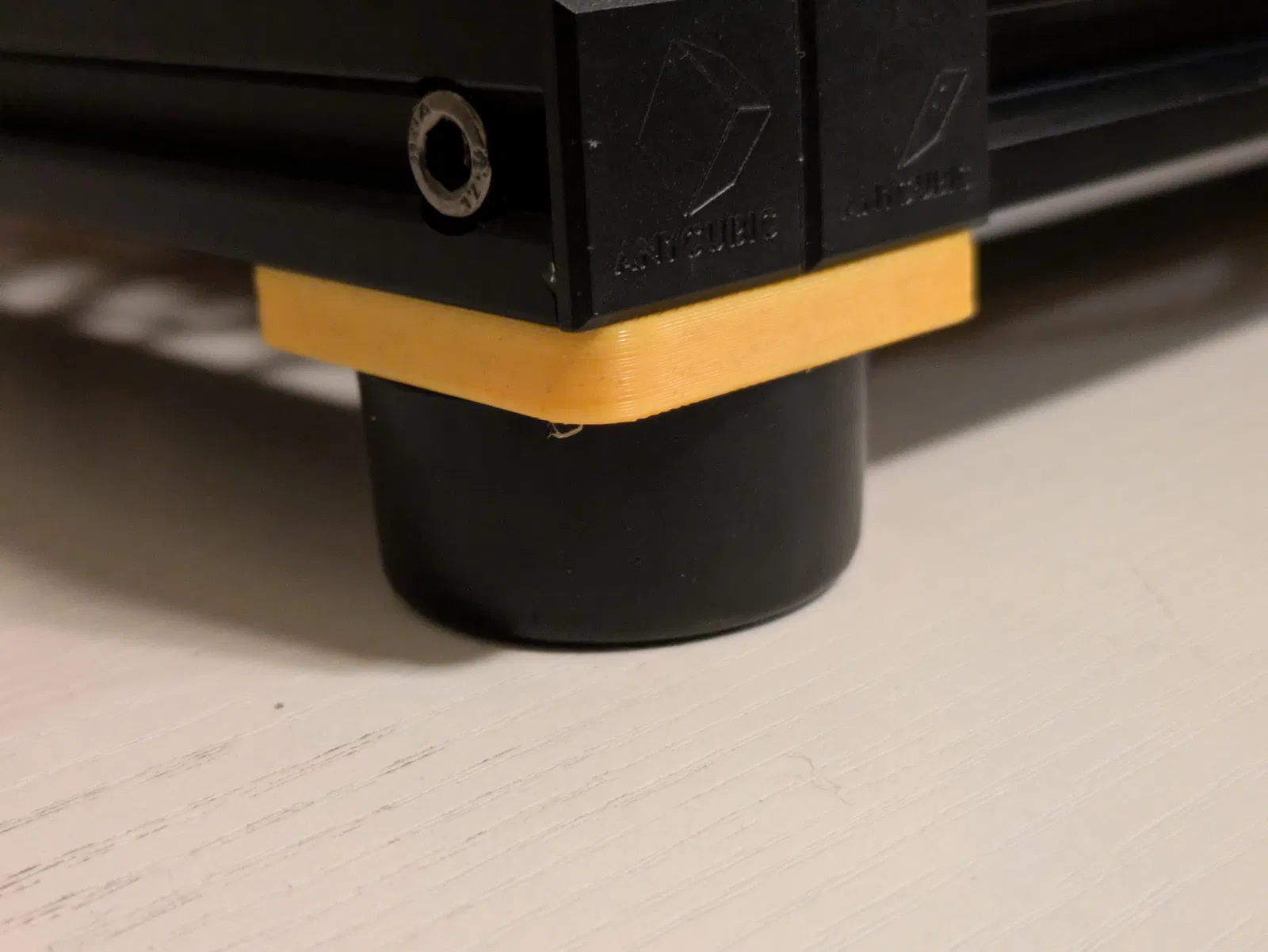

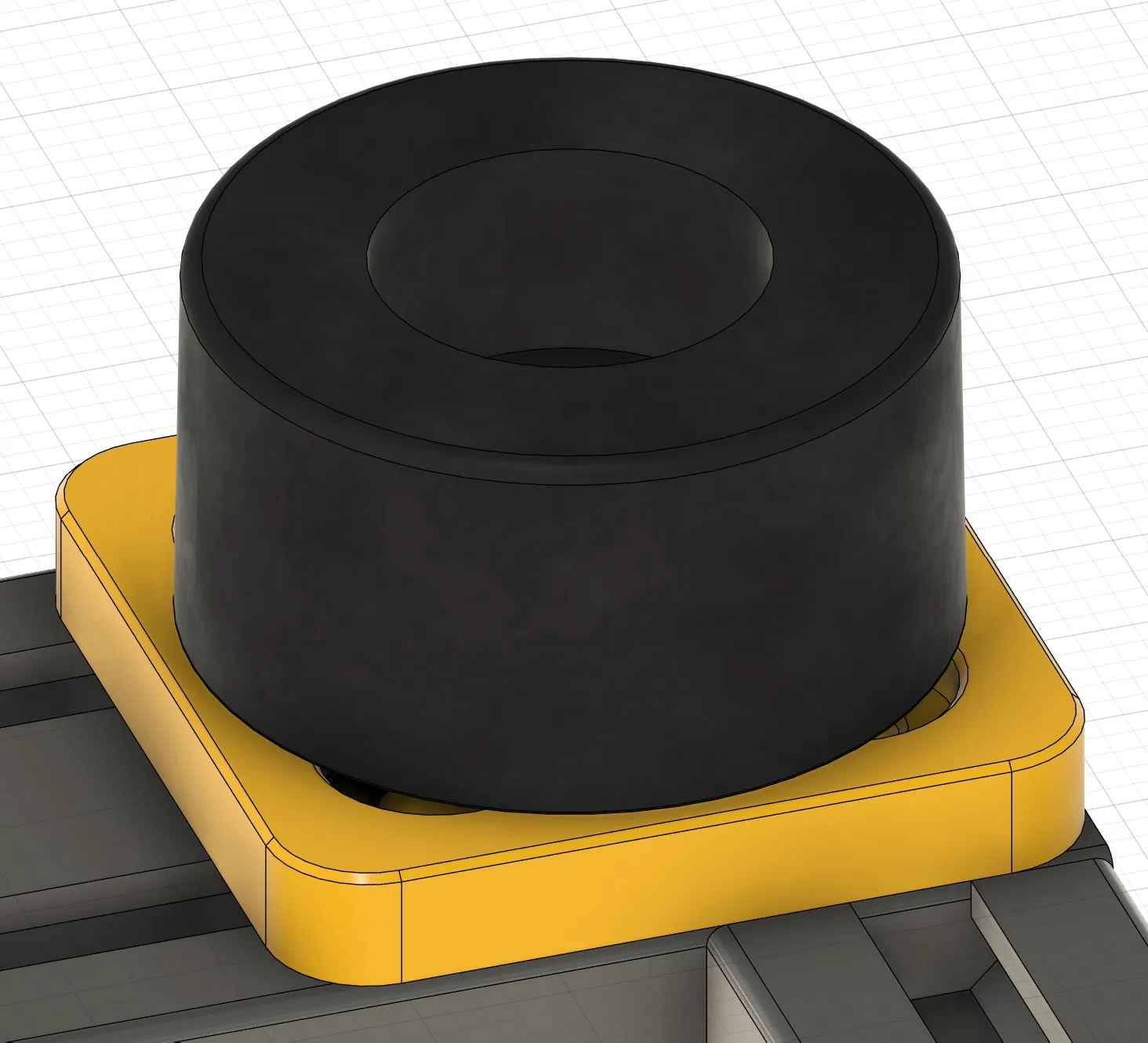

Đúng như tên gọi: đây là một mount đơn giản tương thích 4040 để gắn một cái foot (hoặc bất cứ món gì có lỗ 5mm mà bạn muốn canh giữa trên thanh nhôm định hình 4040) vào either các rãnh (slots) ở bên hông, hoặc các lỗ ren ở đầu thanh.
Dùng một M5 heatset insert cho món đồ bạn đang gắn, và bốn con ốc M5 button-head dài 8mm kèm t-nuts để bắt vào extrusion (hoặc bạn có thể taro ren M5 vào các lỗ ở đầu thanh extrusion nếu bạn gắn kiểu đó).
File STL đã được xoay sẵn đúng hướng để in, không cần supports.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
