Muỗng xúc shot để nạp pistol caliber shotcaps (SCAD)

Đây là một cái đựng để rót bi chì (lead shot) vào các loại shot cap cho đạn súng ngắn (pistol cartridge shot caps) như

Nó giống như cái ca rưới sốt (gravy boat), nhưng dùng cho bi chì. Nhìn đỡ “chợ” hơn chút so với lấy lon soup bẻ cong.

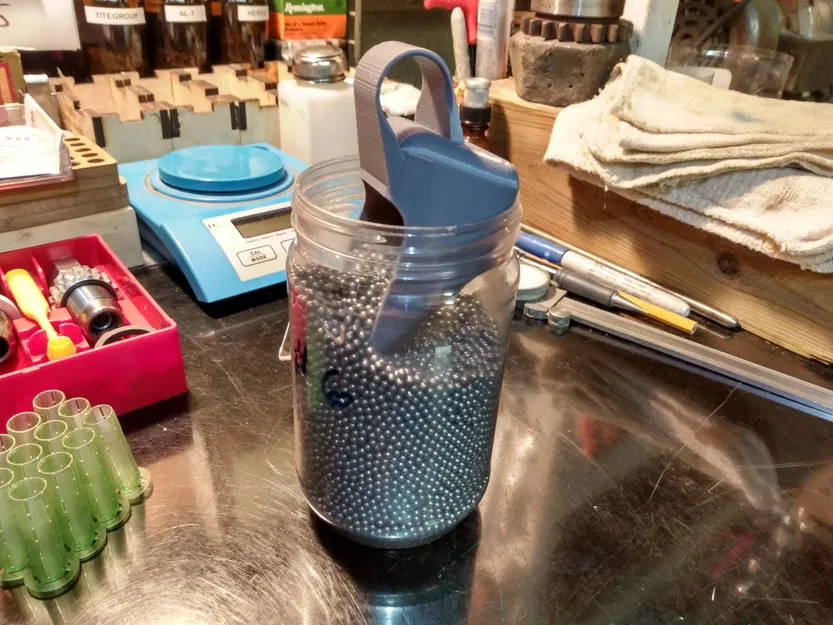

Đa số dụng cụ xử lý shot khác không thật sự hợp cho việc này. Mình không cần muỗng đong theo thể tích (volumetric scoops) hay dispenser. Bản thân shot cap đã là “thước đo” rồi. Với lại mấy cái shot dipper, xét về công thái học ở quy mô mô hình, nó giống kiểu xúc sỏi bằng xẻng xúc tuyết nhựa vậy. Mình chỉ cần một món để xúc, giữ, rồi rót shot vào cap. Nó nên đủ lớn để đổ được vài cap, nhưng cũng không nên to quá tới mức nặng, cầm thao tác bị vướng.

Các gân (ribs) bên trong thật ra rất quan trọng trong thiết kế này. Không có gân, shot hay chảy thành một khối và dễ bị kẹt ở miệng rót (spout) trừ khi lắc cái scoop liên tục. Shot trơn và đặc; nó dễ tự sắp xếp thành dạng đóng gói bán-trật-tự (semi-ordered packing). Khi shot đã “lắng” vào kiểu đóng gói này thì nó rất thích chảy qua một rãnh có tiết diện không đổi (constant sectional geometry). Nếu hình học thay đổi, nó sẽ vón/cụm và chảy giật cục khi cấu trúc đóng gói bị sắp xếp lại. Ngoài việc lắc, gần như không có cách nào để kiểm soát độ đều của dòng chảy.

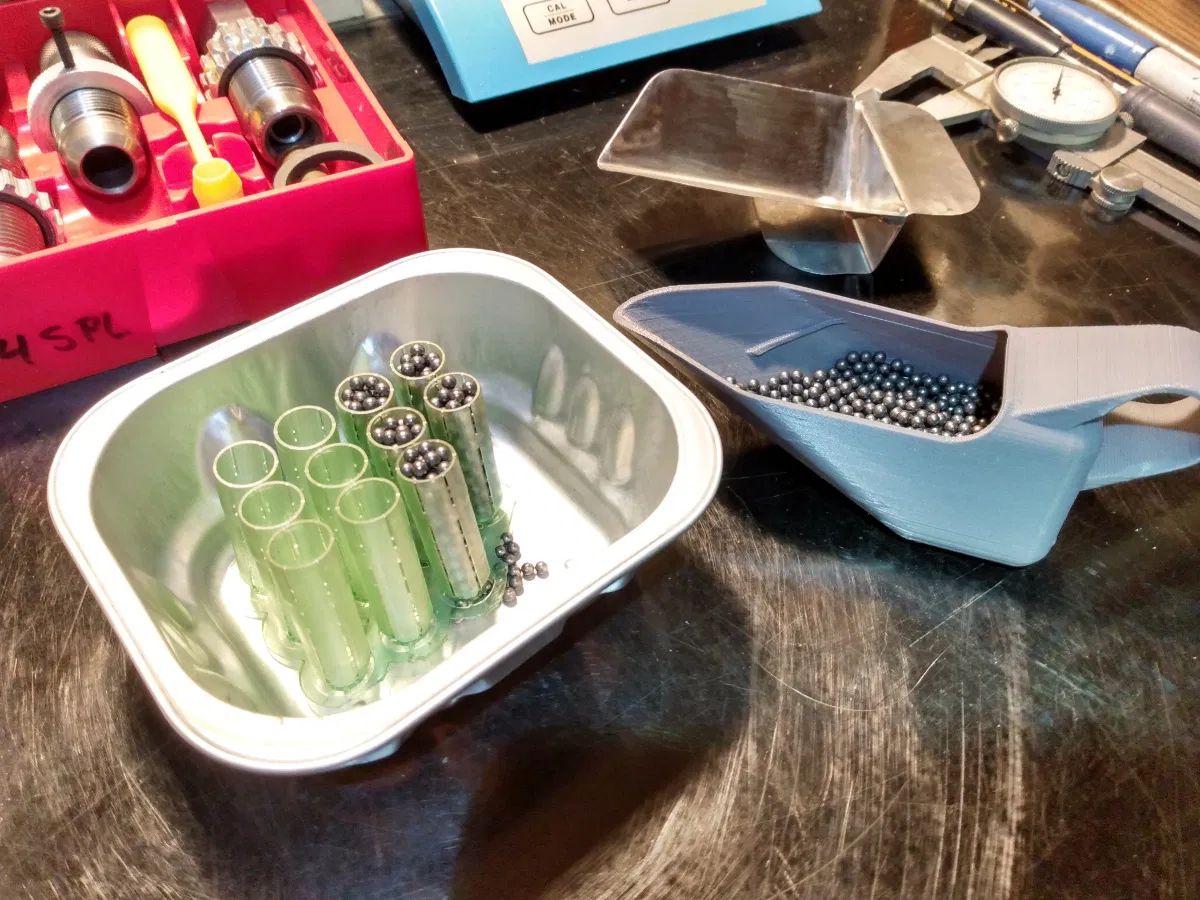

Cái dispenser lý tưởng là một rãnh chữ V (v-groove) đơn giản, mượt, có đầu bịt kín — tức tiết diện không đổi. Cái khay cân thuốc súng (powder weighing tray) trong nền ảnh là ví dụ. Vấn đề là nó chứa được ít. Với cùng bề rộng tia chảy ở đầu tip, muốn tăng thể tích thì phải tăng chiều dài. Thiết kế v-groove trơn, thẳng cũng gần như vô dụng khi cần xúc shot từ trong hộp đựng.

Bằng cách thêm các gân ngắn vào cái scoop này, mọi chu kỳ “đóng gói lại” sẽ diễn ra từ từ trước khi phần lớn shot đi tới cuối spout. Dòng chảy bên trong scoop vẫn thất thường, nhưng ở đầu tip thì tương đối ổn định, nên dễ kiểm soát hơn. Mình có thể có một cái scoop cầm thoải mái, hiệu quả thể tích tốt, và chạy ổn với bề mặt in nguyên bản (as-printed). Mình tin là ý tưởng này còn tối ưu thêm được, nhưng mình in prototype đủ rồi. Mức thiết kế hiện tại là đủ dùng.

In bằng PLA, 3 shells, 20% infill. Không cần supports, nhưng bạn có thể bật để cải thiện phần bridges.

Mình có kèm file STL ở nhiều mức scale, dù mình chỉ thiết kế dựa trên bản 100%. Các đặc tính của model được scale độc lập, nên không phải cứ scale trong slicer là được. File STL preview là model 100%.
