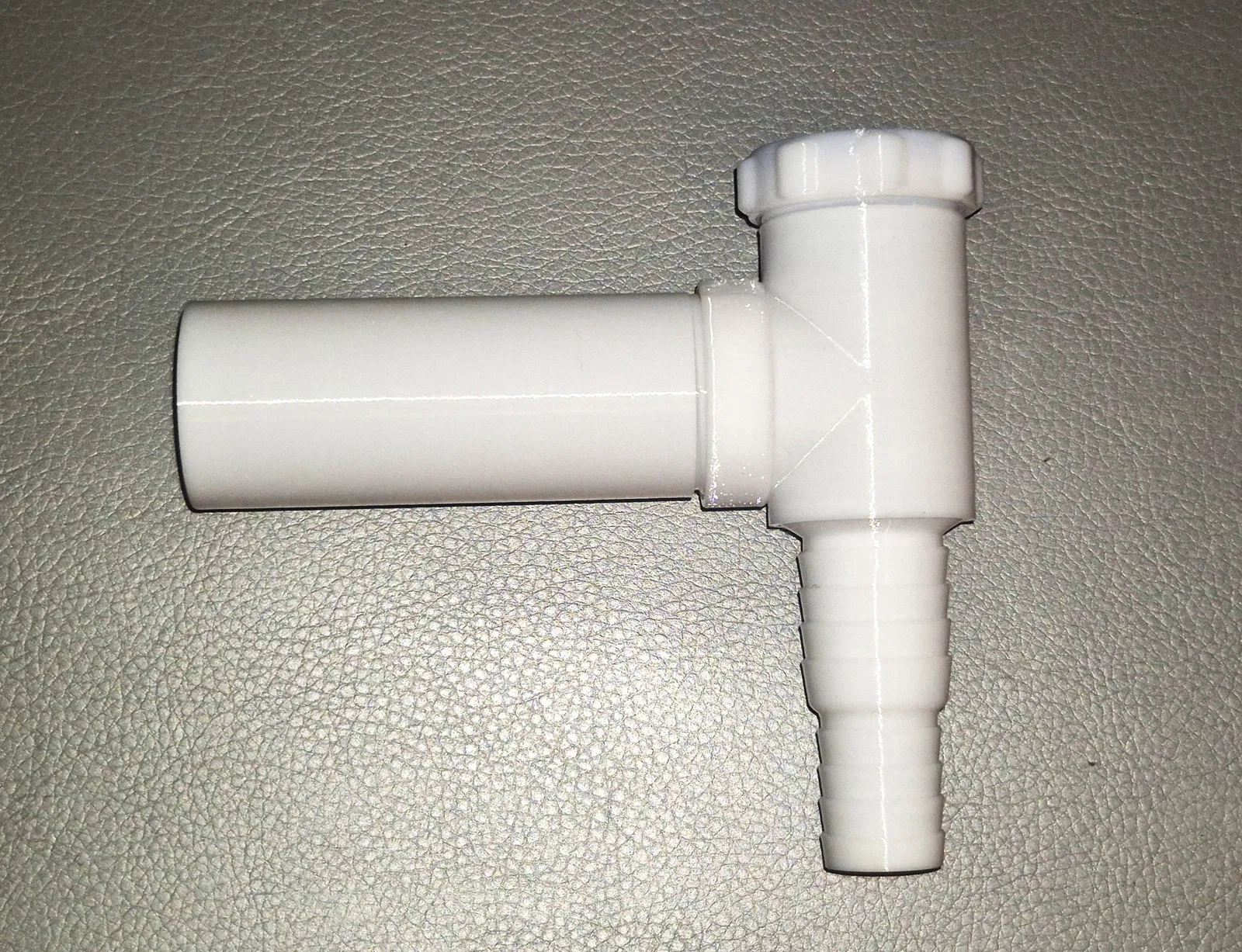

Ống thoát máy giặt có gioăng chống mùi (Washer Drain with Odor Seal)

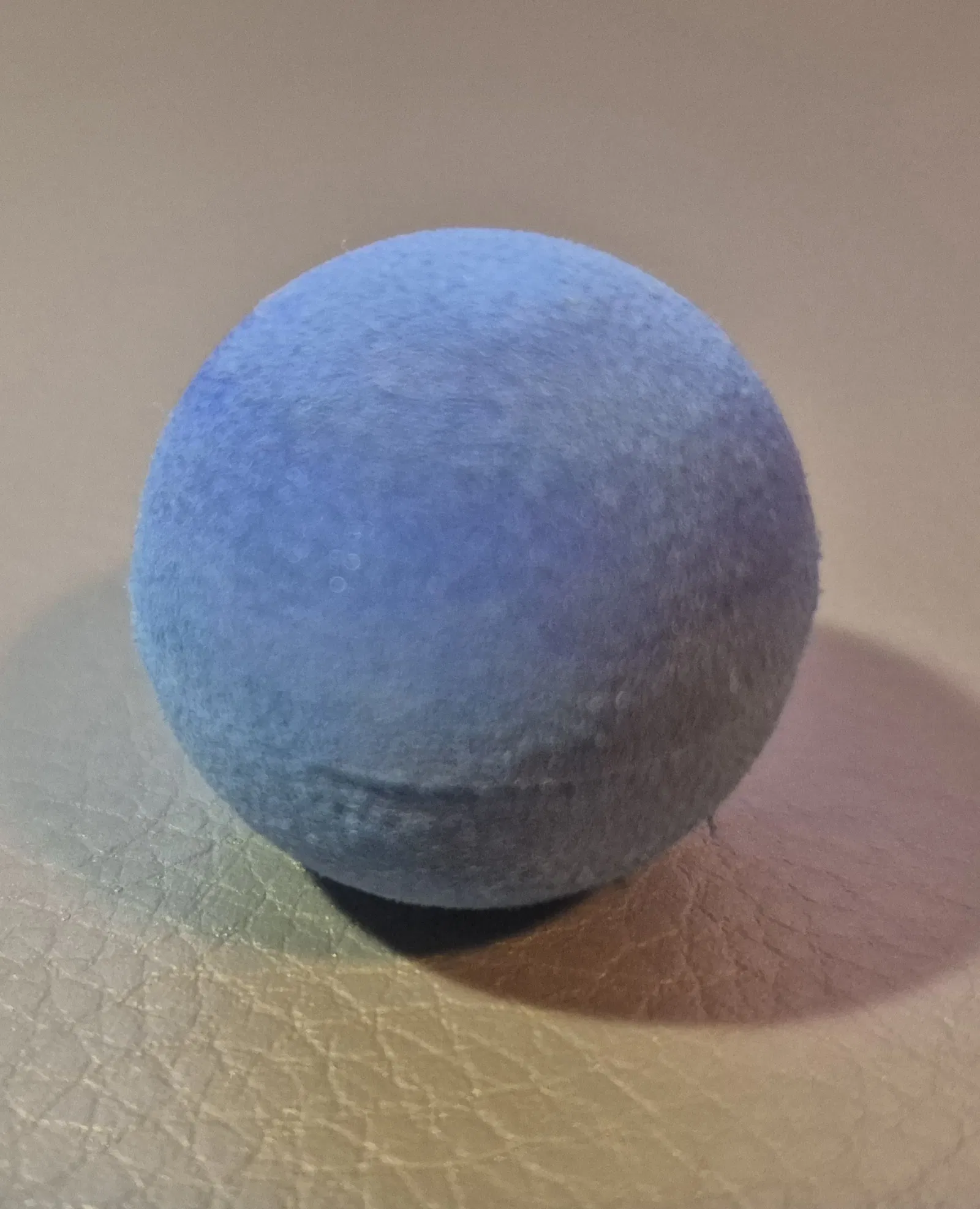

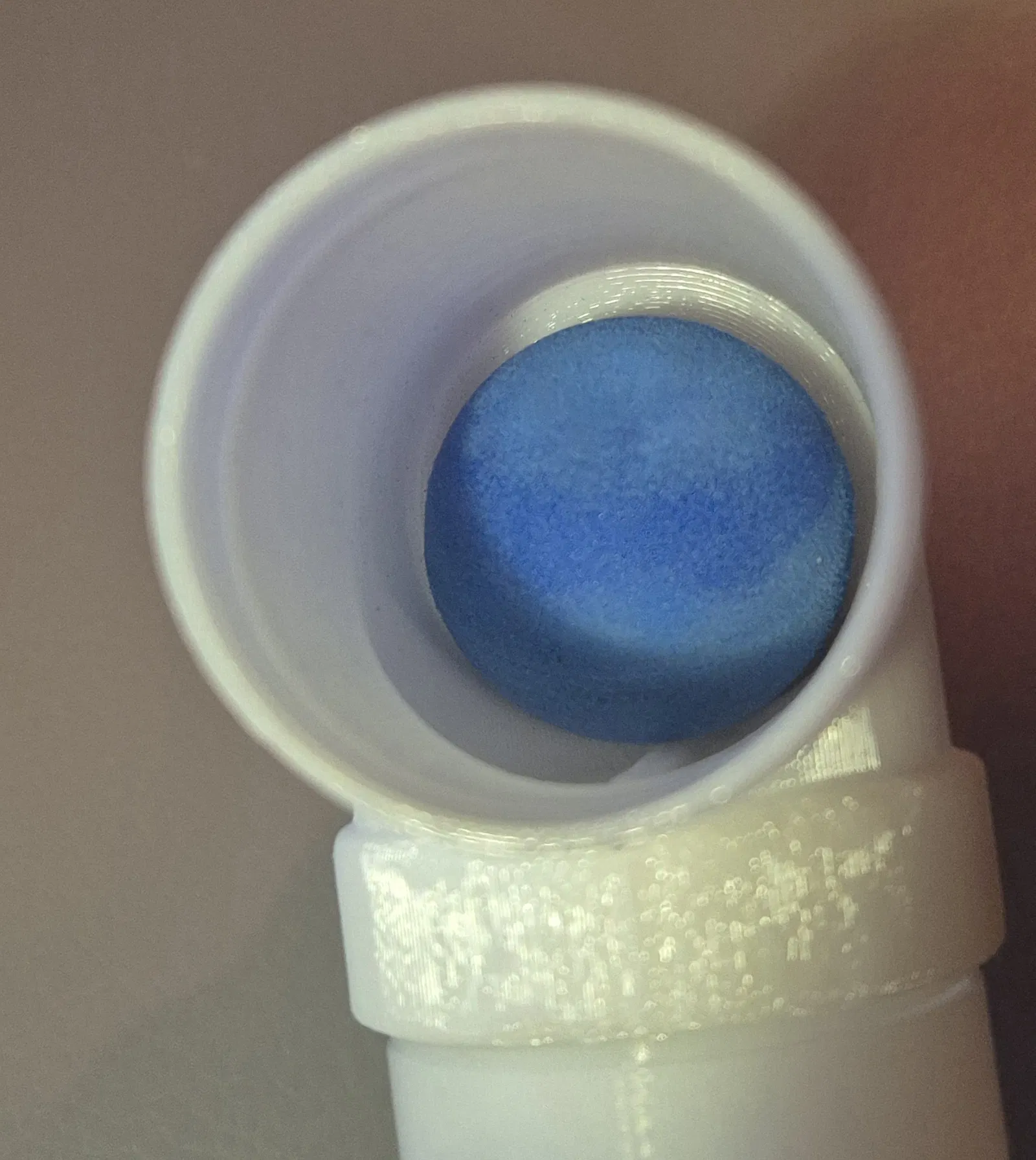

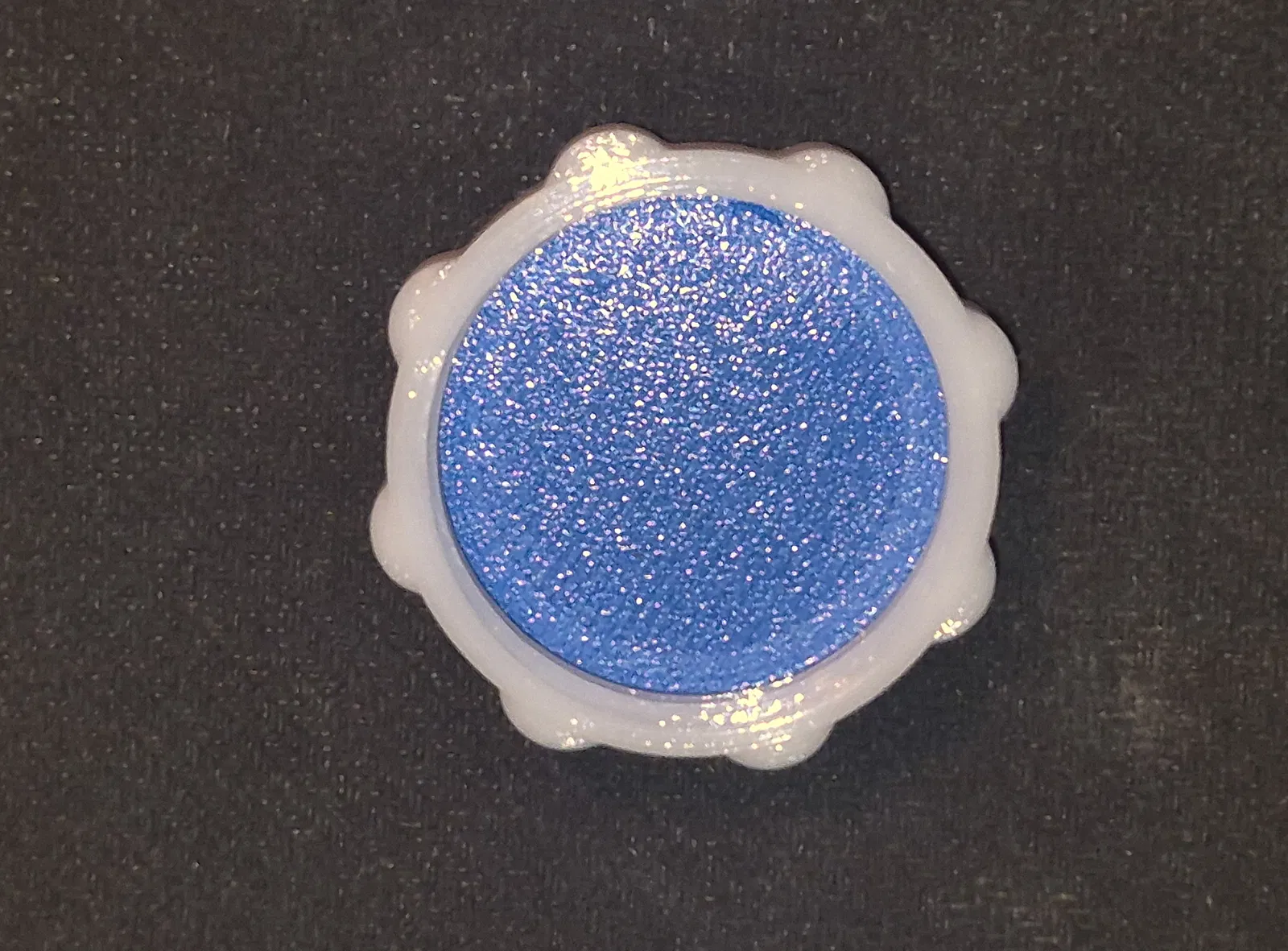

Gioăng chống mùi để nối ống xả máy giặt vào đường thoát nước (sewer). Một viên bi được đặt vào ống chữ T, và sẽ tự đóng đường thoát ngay khi máy không còn đẩy nước ra nữa. Viên bi và gioăng cho nắp nên in bằng TPU. Để đảm bảo kín nước, nên dán (glue) phần ren của ống vào ống thoát. Lúc gỡ supports, nhớ cẩn thận để không làm gãy thanh chặn ở giữa trên đầu nối bên hông. Thanh này giúp ngăn không cho viên bi bị đẩy lọt vào đường thoát. Dùng một vít M3 để nối hai nửa của viên bi. Có thể bạn cần chà nhám nhẹ viên bi bằng giấy nhám để bỏ phần brim.

Printing instructions:
In với nozzle 0.4 mm, layer 0.2 mm.

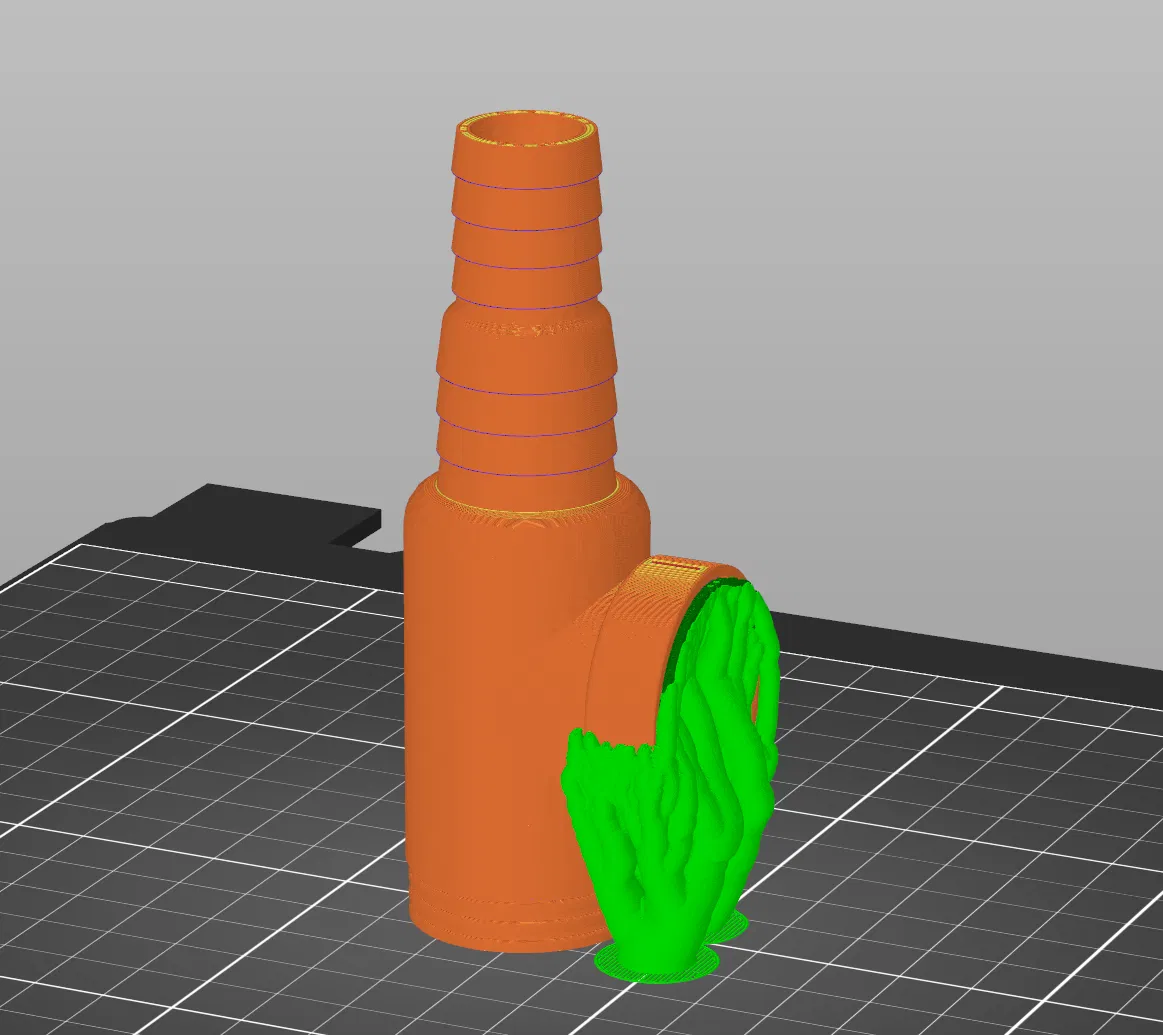

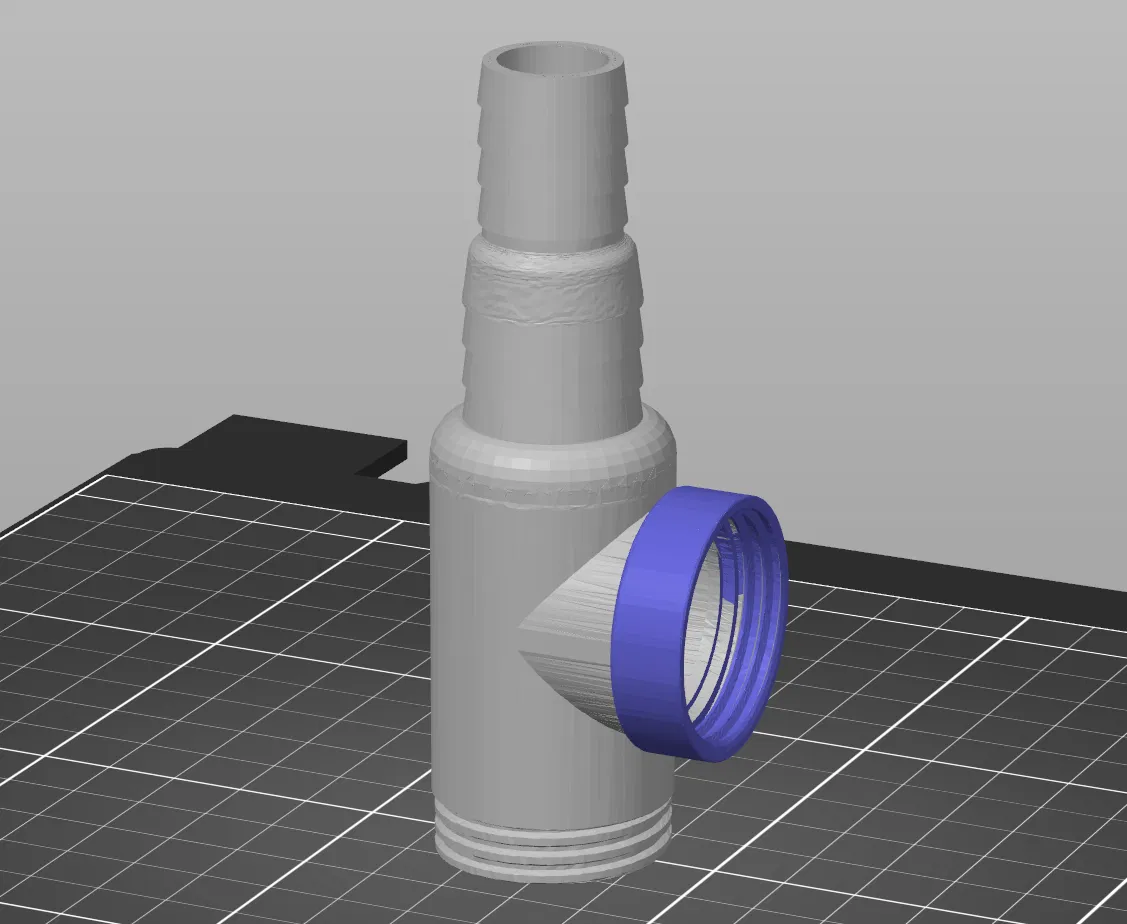

Organic support ở đầu nối bên hông (xem hình để biết phần supports đã được tô/painted).
Vật liệu ống: PA-CF hoặc vật liệu khác chịu được chất tẩy rửa pha loãng và nhiệt độ cao. PETG cũng có thể dùng được.
Vật liệu gioăng/bi: TPU

Geruchsverschluss um den Waschmaschinenablauf mit dem Kanal zu verbinden. Im T-Stück wird eine Kugel eingesetzt, die sobald kein Wasser mehr aus der Maschine gedrückt wird den Abfluss verschliesst. Die Kugel und die Dichtunge für die Kappe sollte in TPU gedruckt werden. Um die Dichtigkeit sicherzustellen ist es sinnvoll das Gewinde des Rohrs zum Abflussrohr zu verkleben. Achte darauf das der Mittelsteg am seitlichen Stutzen beim Entfernen der Stützen nicht abgebrochen wird. Er verhindert , dass die Kugel in den Abfluss gedrückt wird. Benutze eine M3-Schraube um die beiden Kugelhälften zu verbinden. Möglicherweise musst du den Ball mit etwas Schleifpapier nachbearbeiten

Druckhinweise:
gedruckt mit 0,4 mm Düse, 0,2mm Schichten
Organische Stützen am seitlichen Stutzen (Aufmalstützen siehe Bild)
Material Rohr: PA-CF oder ein anderes Material das verdünnte Lauge (Waschmittel) und Temperaturen aushält. PETG sollte auch OK sein.
Material Dichtung und Kugel: TPU
