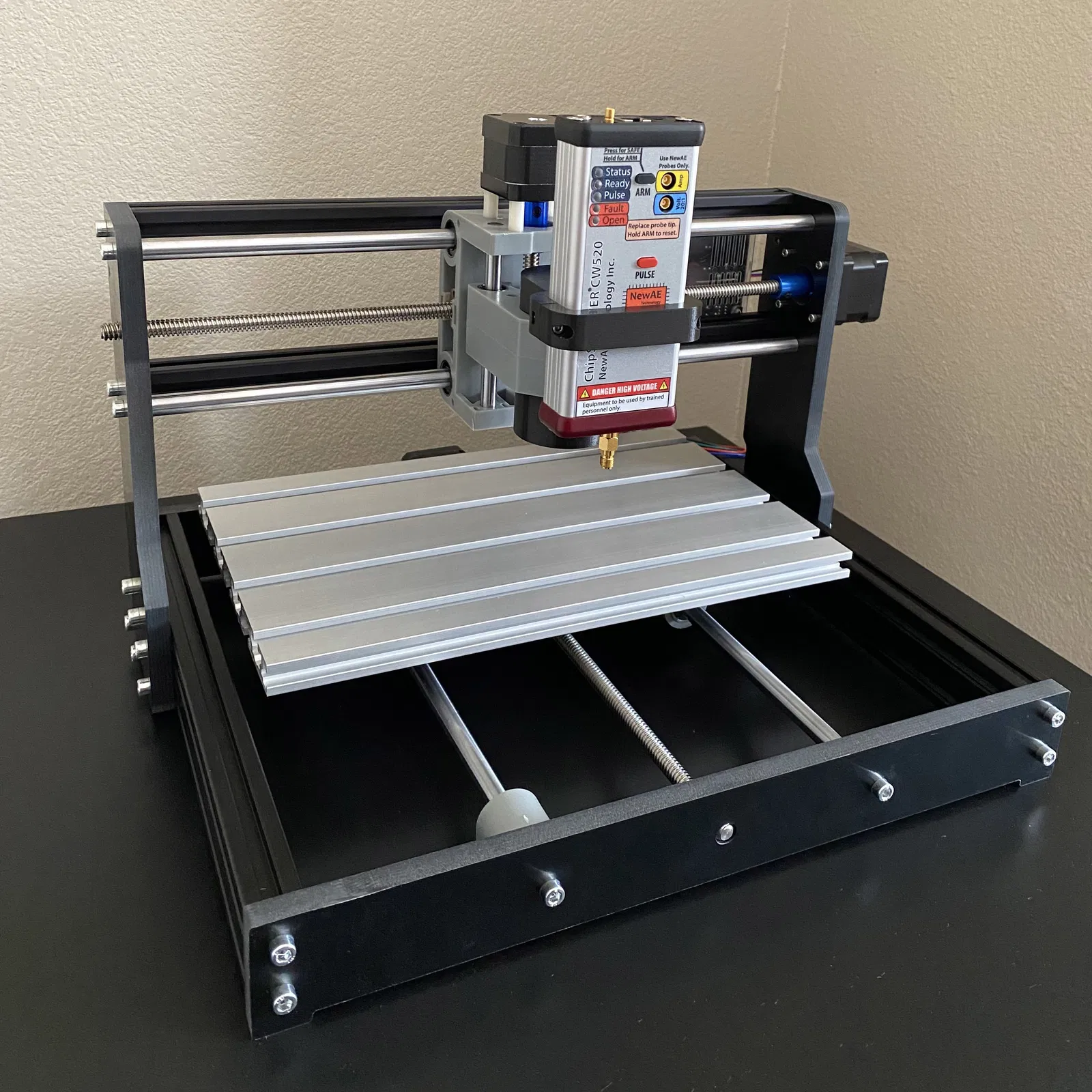

Bracket CNC cho ChipSHOUTER và PicoEMP (CNC 3018)

Mẫu này làm cho CNC 3018 với spindle đường kính khoảng ~42.5mm. Nếu anh/chị dùng đường kính khác thì báo mình biết nha, mình sẵn sàng chỉnh lại model và thêm vào.

Cho phép chỉnh thô Z-axis rất linh hoạt:

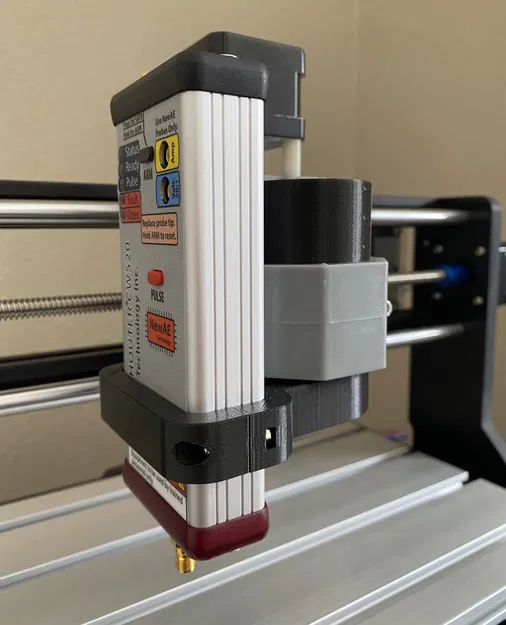

• Có thể lắp bracket vào ngàm kẹp spindle từ phía trên hoặc phía dưới

• Có khoảng 25mm hành trình theo chiều dọc để dễ canh chỉnh hơn

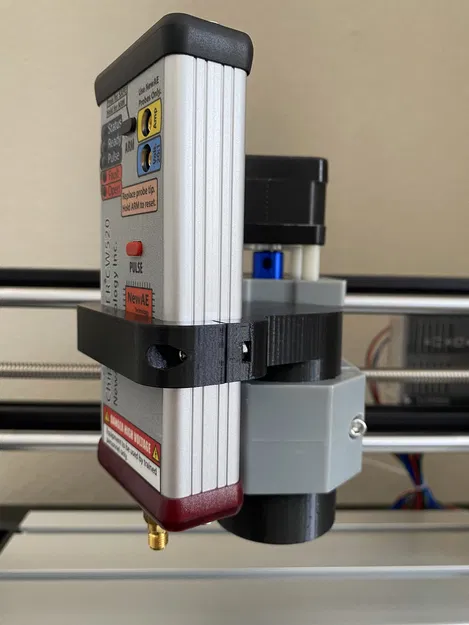

• Có thể siết ở nhiều vị trí khác nhau trực tiếp trên ChipSHOUTER để tăng độ linh hoạt Z-axis

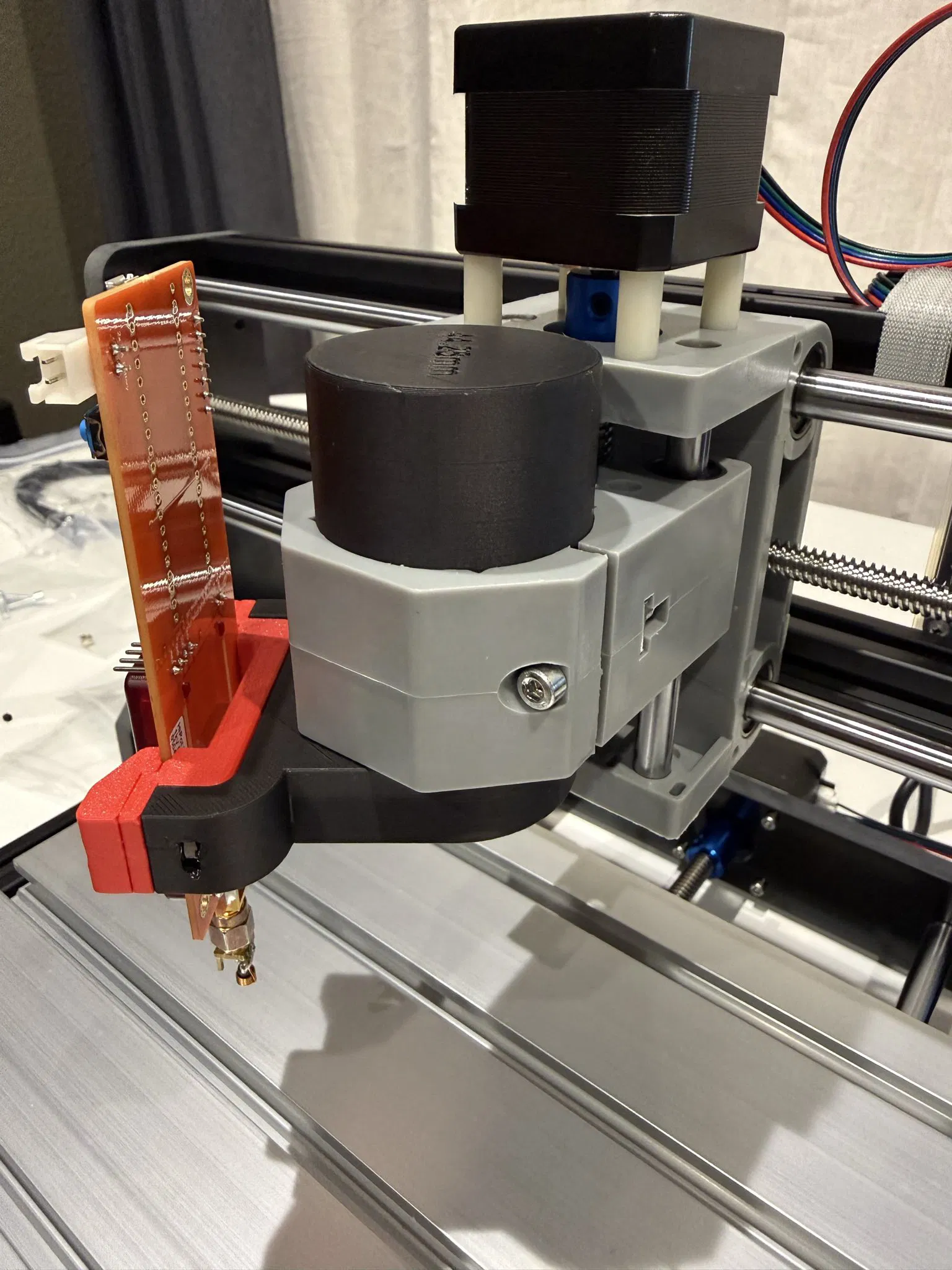

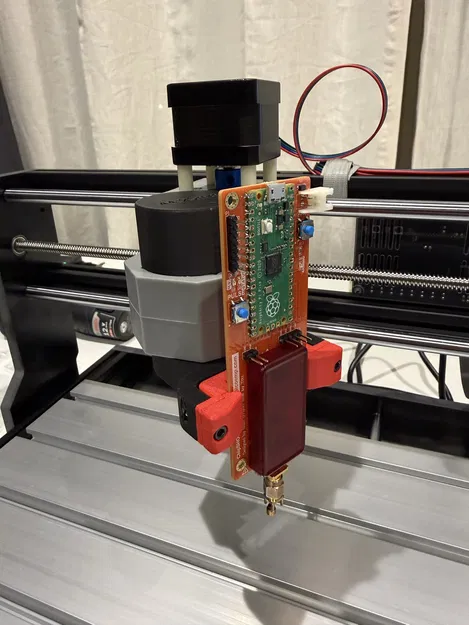

• Cập nhật 2026: Đã thêm bracket cho PicoEMP luôn — dùng chung hardware và cũng cho phép trượt PicoEMP lên/xuống để canh Z-axis tốt hơn

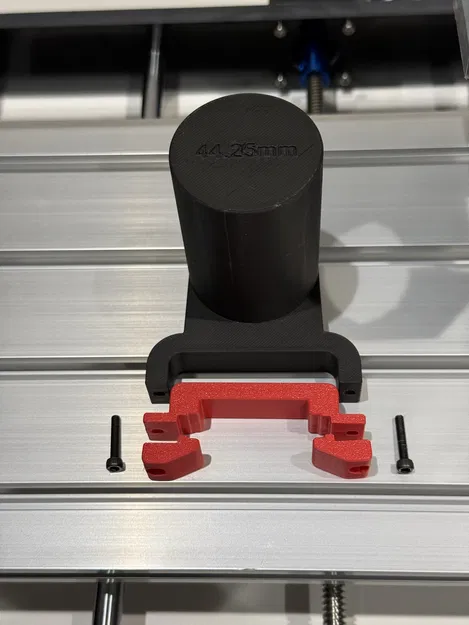

Hardware cần:

• 2x vít M3 x 16

• 2x ê-cu M3

Phần clamp của ChipSHOUTER hơi ngắn một chút (~0.5mm) theo chiều trước-sau, nên hai con vít sẽ giữ thân chắc trong clamp mà không để lại vết trên ChipSHOUTER.

Với PicoEMP có khe ~1.25mm cho PCB trong khi PCB dày khoảng 1.5–1.6mm — anh/chị có thể dùng vít M3 vừa để bắt nó vào đế spindle, vừa để siết chặt PCB của PicoEMP.

In không cần support, infill 20%. Mình làm bằng PLA, đủ cứng cho nhu cầu sử dụng.

Sau đó mình chuyển sang PETG khi làm bracket PicoEMP và in layer 0.15mm (lỗ vít đẹp hơn) và infill 25%, không cần support.
