Gạch Lego Compatible kèm Generator (OnShape)

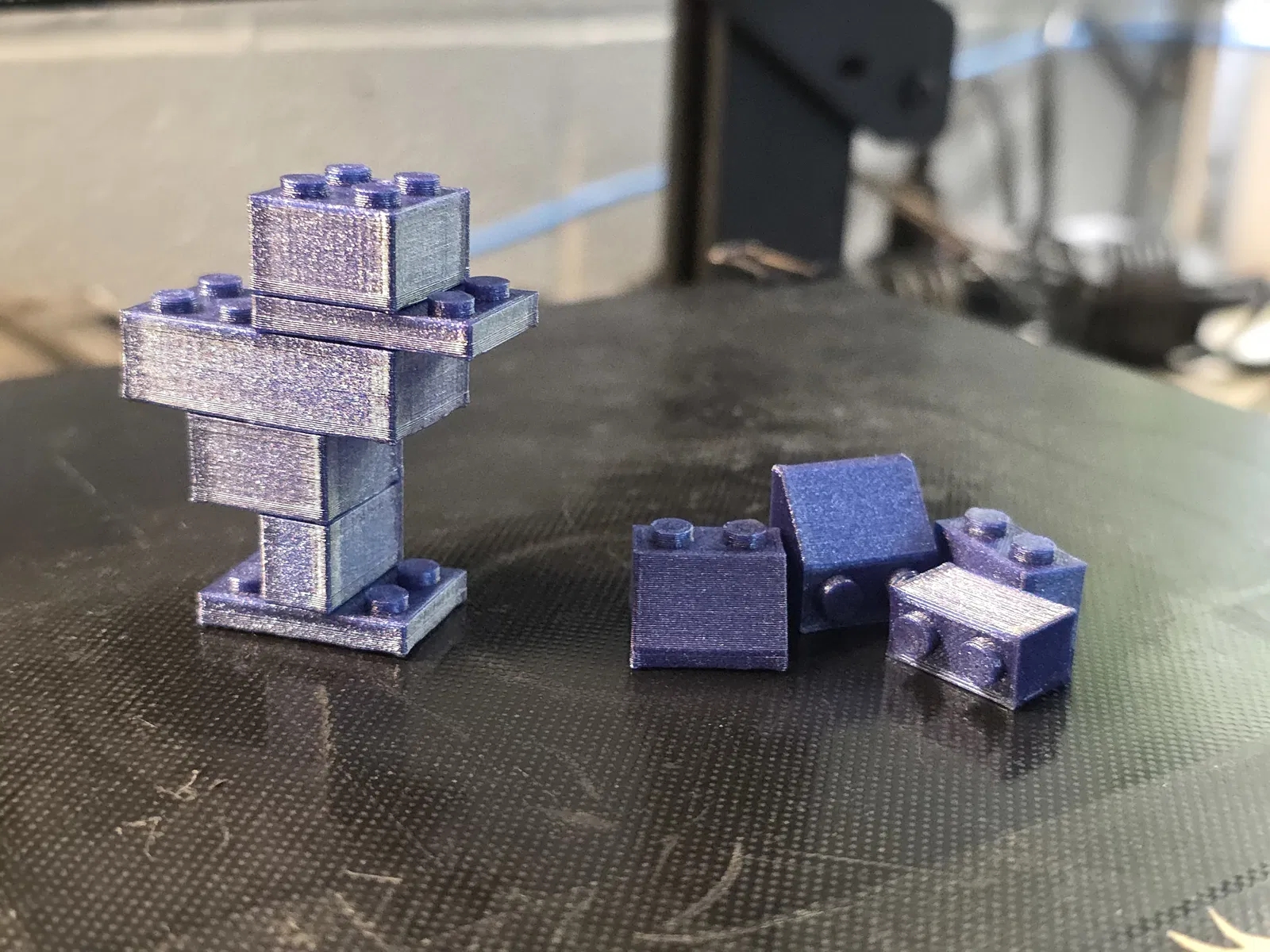

Tự tạo gạch lego compatible dạng chữ nhật hoặc dạng góc (angled) với bất kỳ kích thước nào bạn muốn! Hình đầu tiên có ít nhất một mẫu của mỗi file.

Print Settings:

• infill 100%

• không cần supports, dù có một chút bridging ngắn

• không cần raft hoặc internal brim, trừ khi bạn muốn tự làm khổ mình

Tài liệu Onshape nằm ở đây: https://cad.onshape.com/documents/f54e85bf9c2a12192a62fabe/w/3c8f285d4321d7d97ea8d386/e/d7c6f53392e7481a996a4b5f

Mình nghĩ bạn cần có tài khoản Onshape (miễn phí) và copy document về profile của bạn thì mới đổi được các biến (variables) rồi export ra phiên bản theo ý mình. Mình không được Onshape tài trợ, chỉ là mình thích sản phẩm của họ thôi.

Tips:

• Dùng các biến xMult, yMult, và zMult để chỉ định kích thước viên gạch

• Dùng biến angleDepth để chỉ định phần góc sâu bao nhiêu “unit”

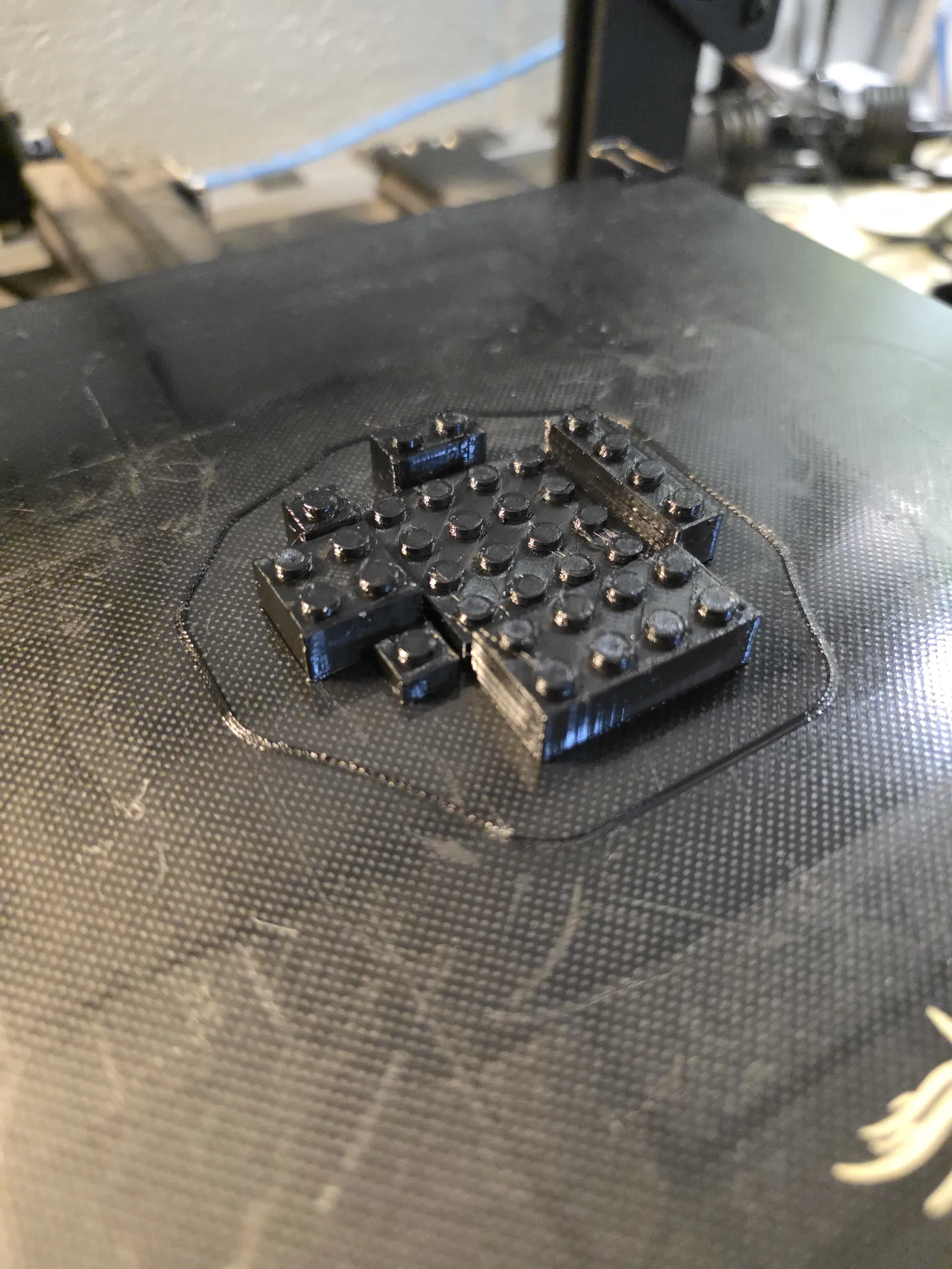

• Dùng zMult = 0.25 để làm platform

• Nếu cần làm gạch bề ngang 1 (single wide) mà không có vòng (ring) ở đáy, bạn có thể rollback mục "Bottom Ring Extrude" để bỏ phần đó
