Rocket Lab Electron kèm Bệ phóng (Launch Pad) tỉ lệ 1:144

Mẫu tên lửa Electron của Rocket Lab kèm bệ phóng, có các tay đỡ (arms) và strongback có thể chuyển động.

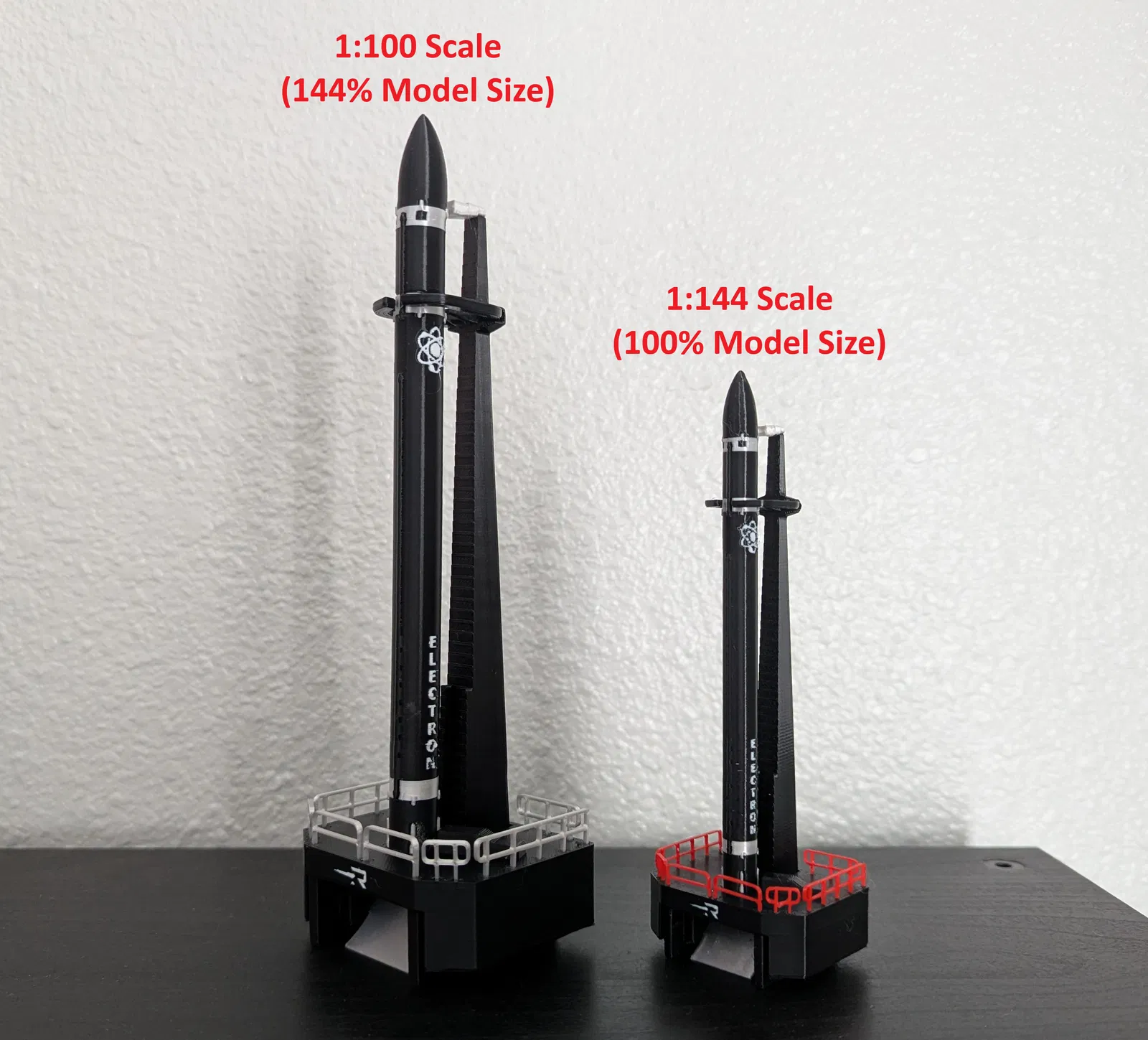

Các mẫu được thiết kế theo tỉ lệ 1:144, nhưng in ở tỉ lệ 1:100 cũng rất ổn—chỉ cần scale model lên 144% so với kích thước gốc.

Thiết kế để in bằng máy in 3D đa màu; các hình minh hoạ đều được in trên Prusa XL.

Mẹo in:

• In Electron với brim và supports để ổn định hơn.

• Ở tỉ lệ 1:144 in đẹp với layer height 0.15 hoặc 0.2mm

  • Các mẫu 1:144 trong hình được in layer height 0.15mm, còn mẫu 1:100 được in layer height 0.2mm.

• Đặt strongback nằm trên mặt lưng (back face) để in

• Khuyến nghị dùng tree/organic supports “on build plate only” cho phần launch mount. Có thể cần dùng paint on supports. In theo đúng orientation bình thường.

• In phần railings riêng, rồi dán keo khi lắp ráp.

  • Railings sẽ khá lỏng khi scale lên 1:100, nhưng chấm chút keo là đứng vững.

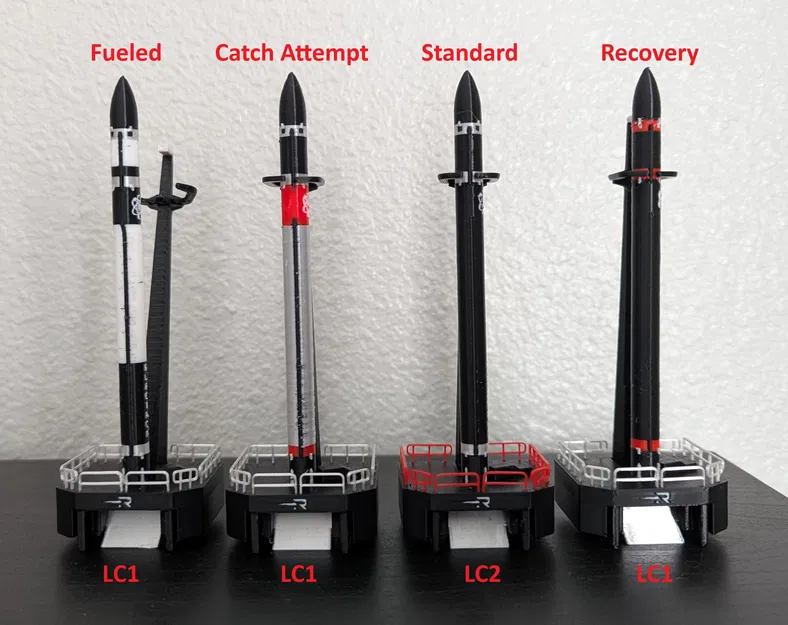

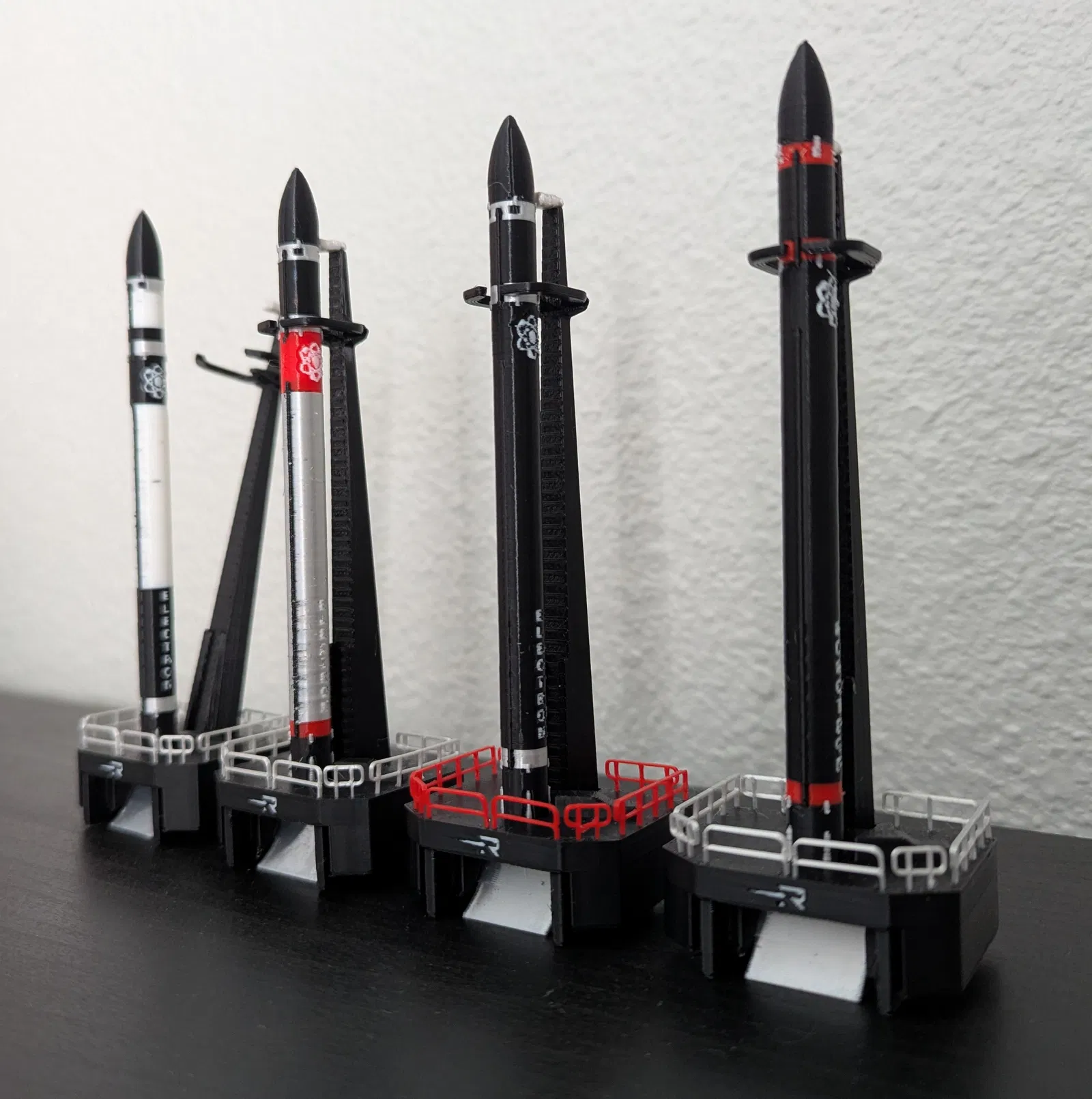

• Mình dùng nhiều cách khác nhau để tô màu bản Electron tiêu chuẩn thành các cấu hình khác. Cách “Height range” để tô một số đoạn rất hữu ích nhằm làm hiệu ứng lớp frost và phần màu đỏ trên catch attempt booster. Sau đó dùng “Bucket fill” để tô các phần cần thiết đúng màu.

• Tham khảo file project PrusaSlicer đi kèm để xem ví dụ về màu và hướng đặt khi in.

Lắp ráp:

• Nên lắp strongback và arms trước. Khớp này rất khít, lúc vào đúng vị trí bạn sẽ cảm giác “cộp” nhẹ. Khi nào thấy kéo ra rất khó là đúng.

• Strongback là kiểu press fit vào launch mount và sau khi lắp xong phải xoay/đung đưa tự do.

  • Khép arms ôm quanh Electron để giữ strongback ở vị trí dựng đứng.

• Ở tỉ lệ 1:144, railings khá khít, nhưng vẫn khuyên dùng thêm chút keo. Mình nhỏ một vũng keo lên miếng carton rồi chấm phần chân railing vào để kiểm soát keo, tránh lem ra ngoài.
