Ngàm gắn camera Logitech B525 cho Creality Ender 3 V3 SE

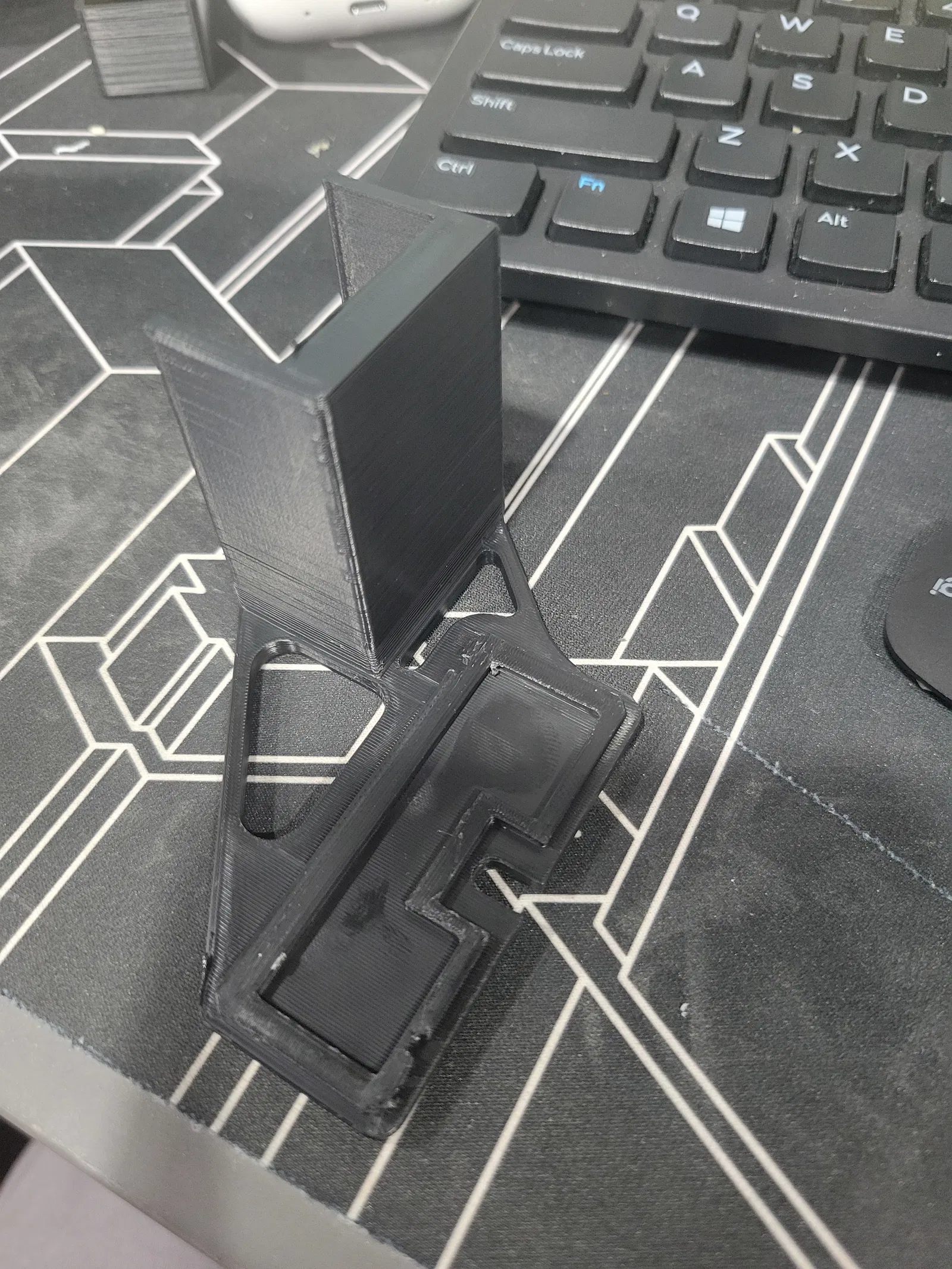

Thiết kế này dựa trên một mount cho Raspberry Pi camera mà mình chỉnh sửa lại từ mount trục Y của Andy dành cho Ender 3 V3 SE. Tuy nhiên, khi mình bắt đầu in trong enclosure, Pi camera bị quá nhiệt.

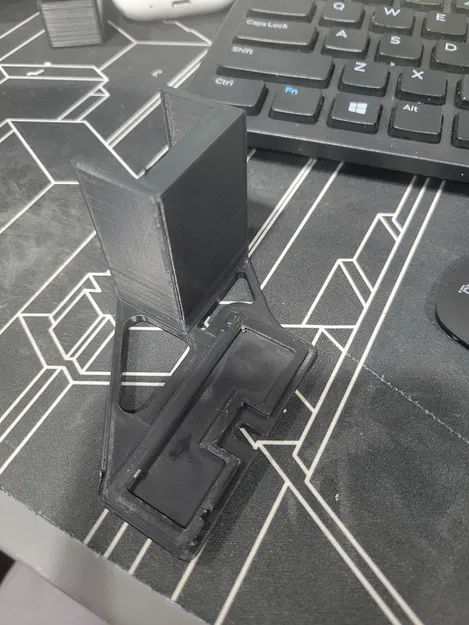

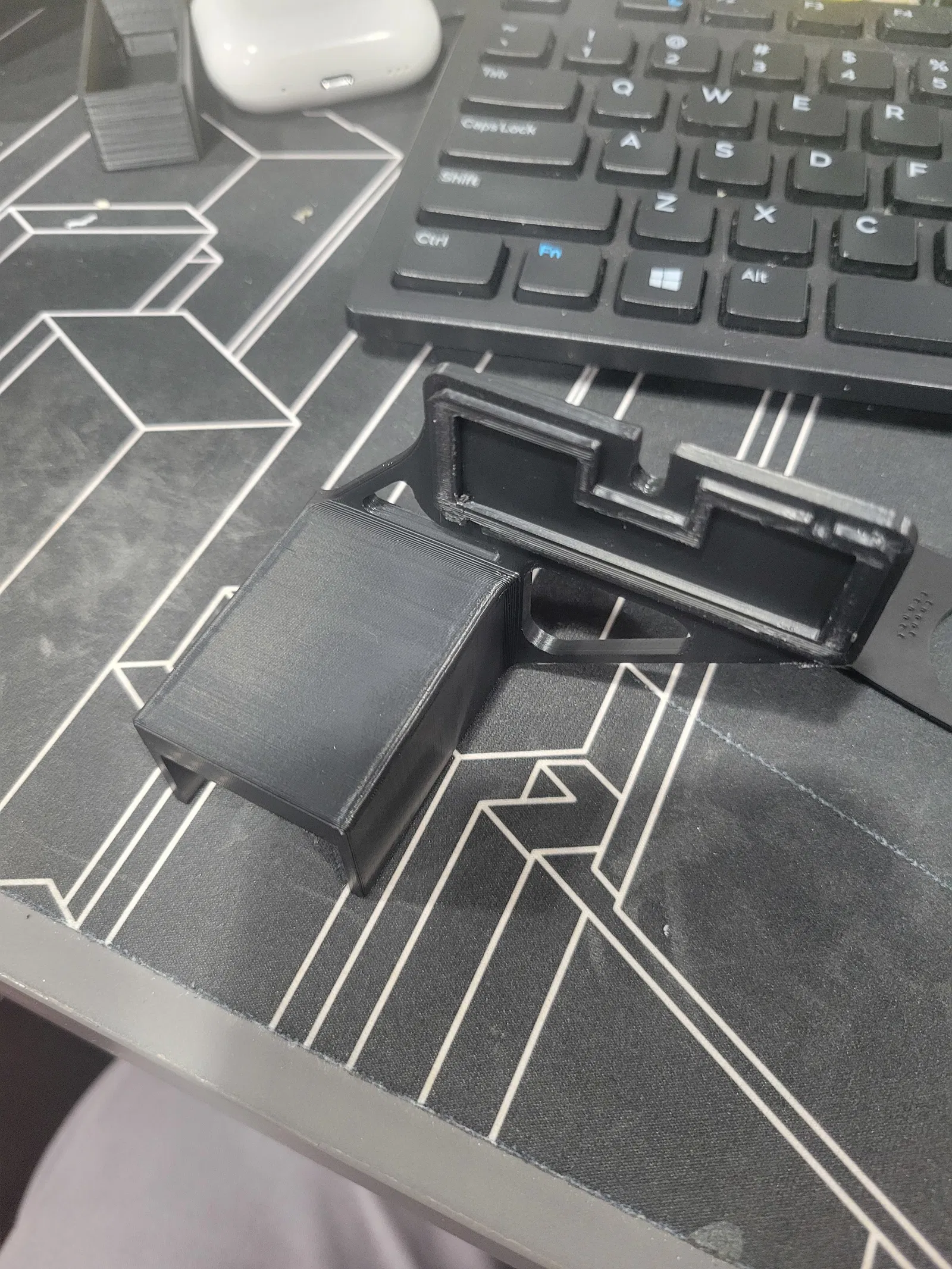

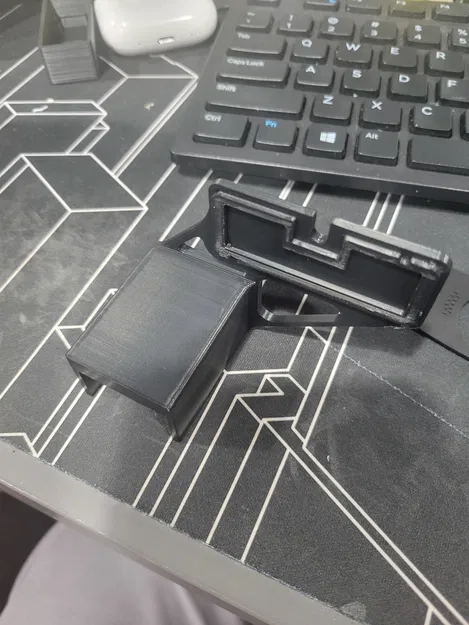

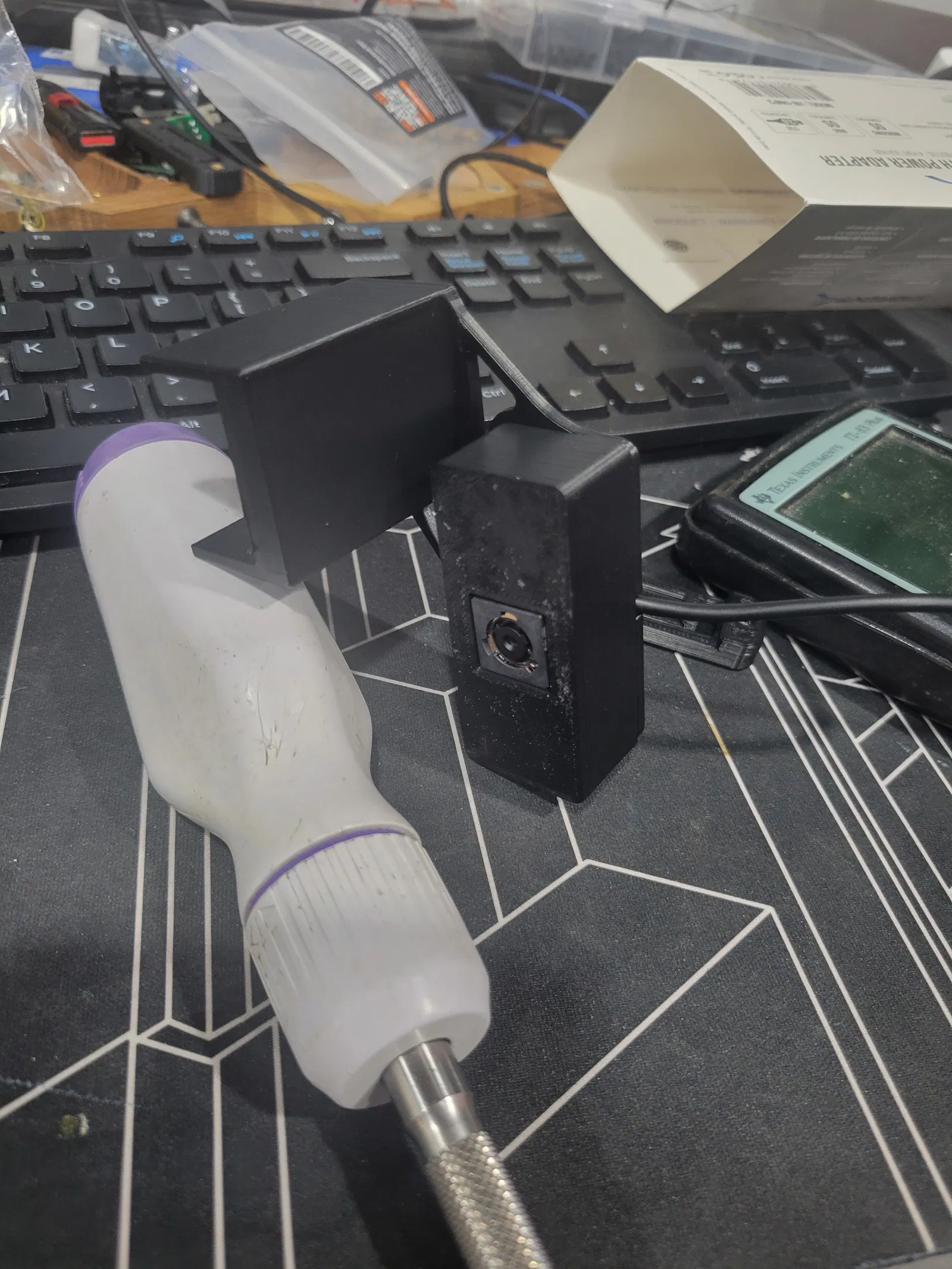

Vì vậy mình lôi ra một chiếc webcam Logitech B525 cũ để trong hộp. Mình tìm thấy mount của E5150 thiết kế cho C270, C310, C510 và B525, rồi kết hợp nó với mount đã chỉnh sửa của mình. Kết quả là một bộ lắp gọn gàng, chắc chắn, với góc nhìn rất ngon.

Với model này, mình đang minh hoạ và dùng phần cover B525 của E5150, nhưng bạn cũng có thể dùng bất kỳ cover nào của họ cho C270, C310 hoặc C510.

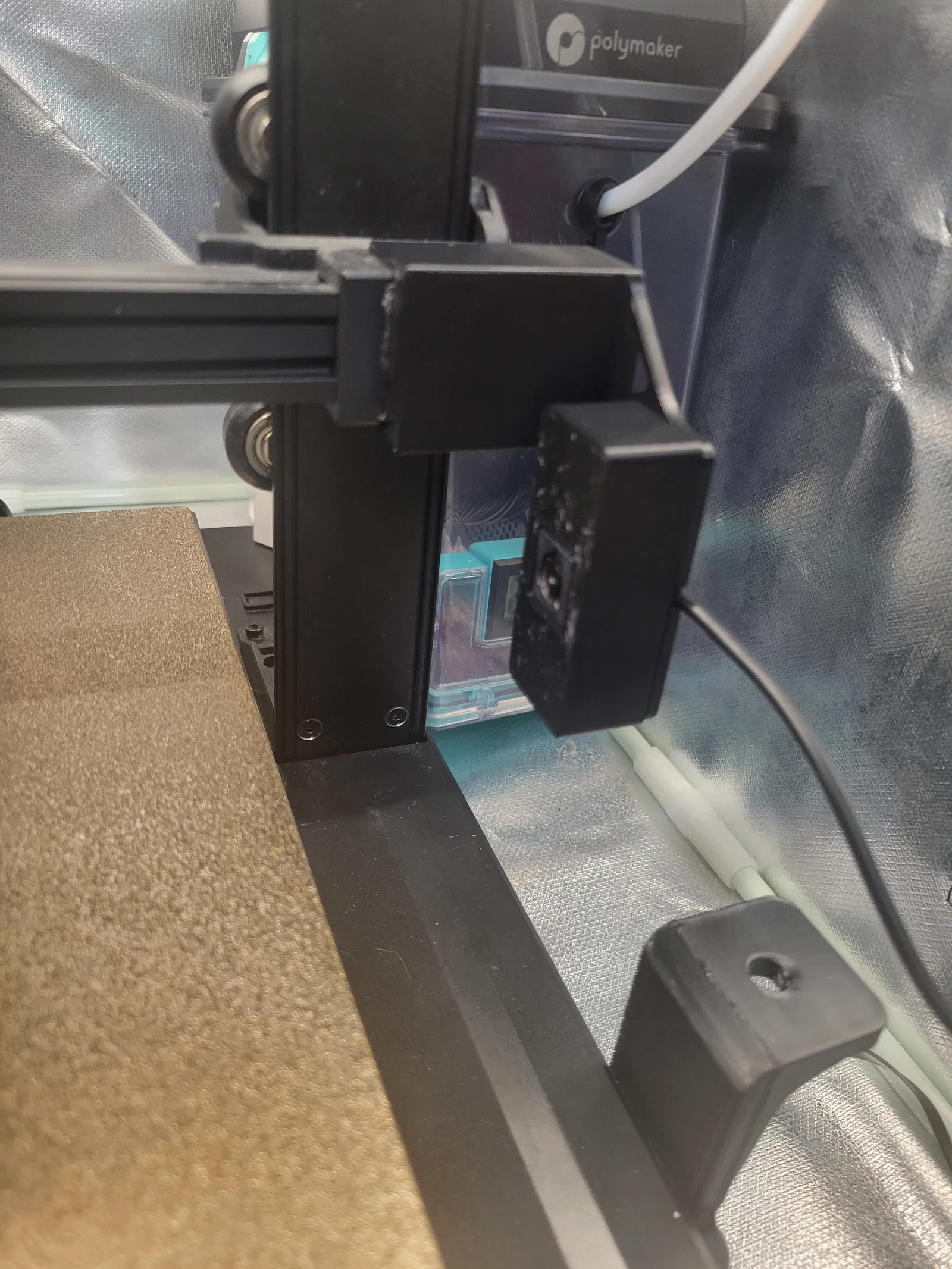

Mình dùng băng keo 2 mặt để dán nó lên trục Y.

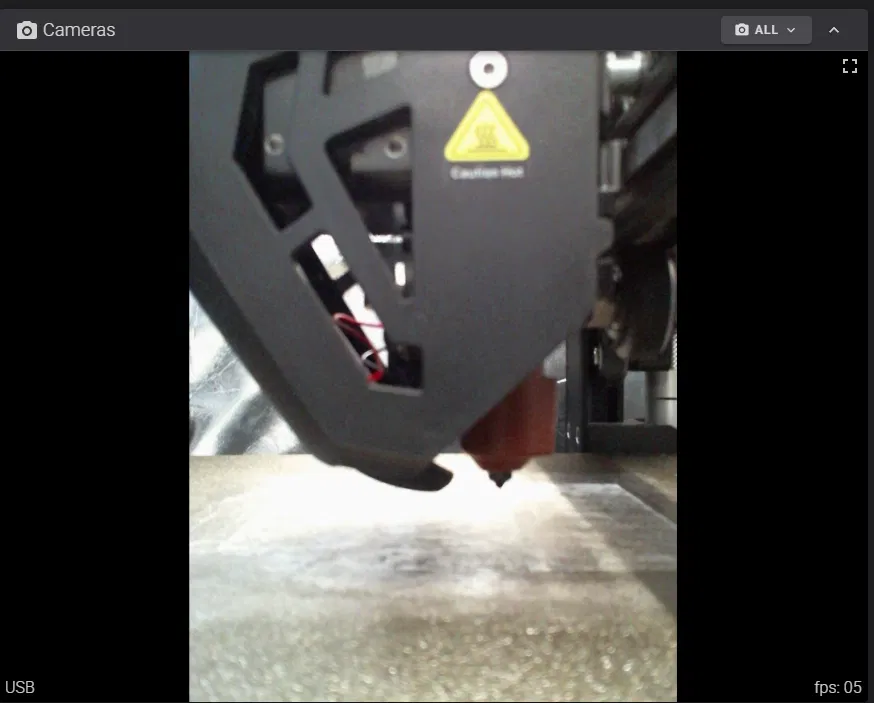

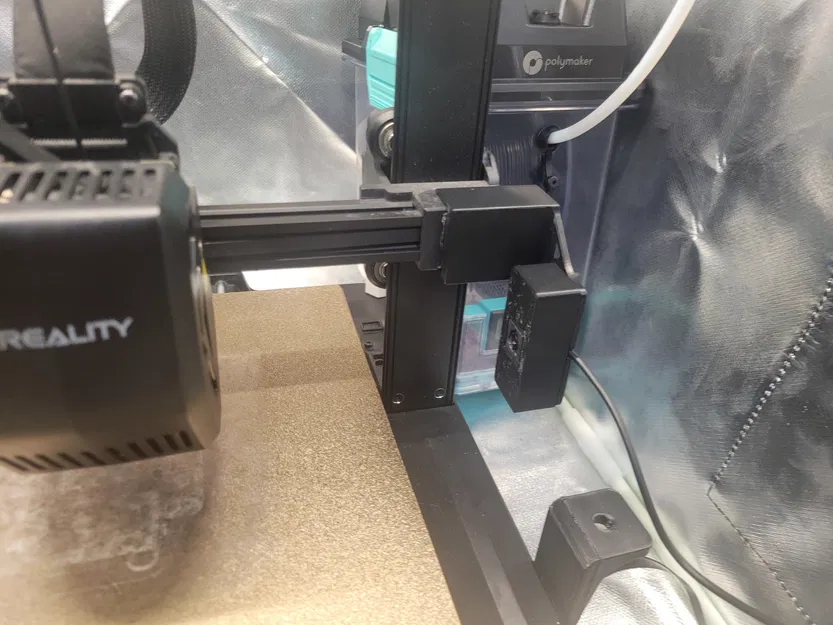

The View

Đây là các thiết lập Crowsnest của mình

• [Ender3]

• mode: ustreamer

• port: 8080

• device: /dev/video0

• resolution: 1280x960

• max_fps: 10

• v4l2ctl: focus_automatic_continuous=0,focus_absolute=30

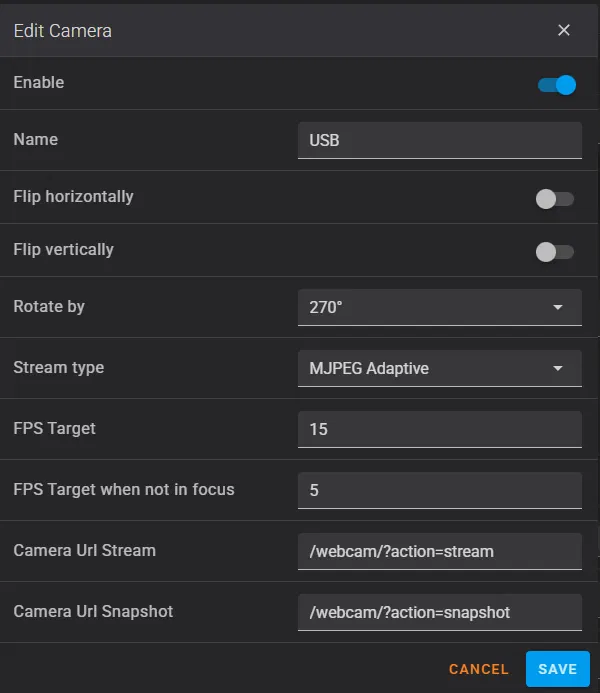

Fluidd Settings

Credits

Mẫu này là bản remix từ các thiết kế sau:

• Base Mount: Chỉnh sửa từ mount trục Y của Andy cho Ender 3 V3 SE.

• Camera Housing: Dùng cover B525 của E5150 (tương thích với thiết kế C270, C310 và C510 của họ).
